Creo Simulate有限元分析(16):轴对称模型

ZDJ
管理员
1301
文章
0
粉丝
Simulate评论120字数 545阅读1分49秒阅读模式

对于对称零件,在载荷对称的情况下,可以取一部分进行分析,从而大量减少软件的计算量。以下面的模型为例。简单介绍Simulate轴对称模型的用法,并将轴对称模型和完整模型的仿真分析结果进对比。

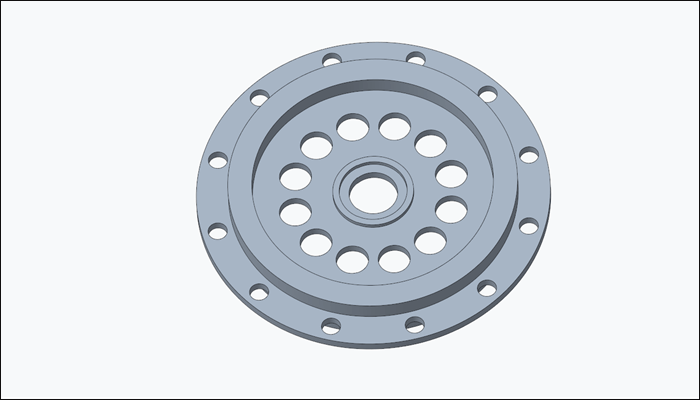

完整模型

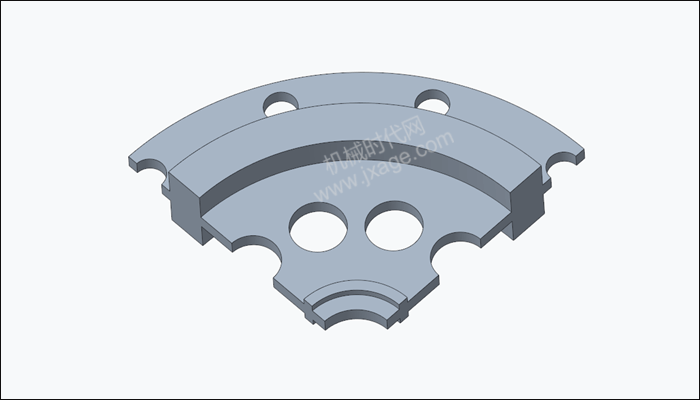

1/4模型

文章末尾下载模型

方法:

1.打开模型。

2.点击【应用程序】-【Simulate】,如下图所示。

3.点击“材料”,弹出如下图所示的窗口,在Legacy-Materials文件夹下找到steel材料,点击确定。

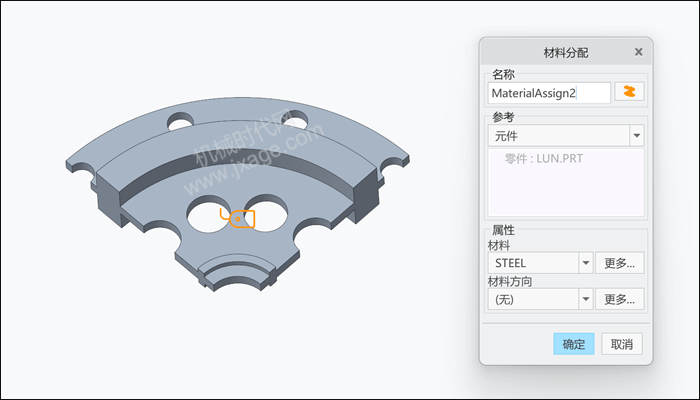

4.点击“材料分配”按钮,零件的材料设置为STEEL,如下图所示。
