点焊连接可以在所指定的基准点处连接两个近乎平行的曲面。Creo Simulate 会使用具有圆形截面的梁创建一个连接这两个曲面的点焊图元来模拟该焊缝。

在向模型添加点焊时,Creo Simulate 会在某个点处用圆形焊点连接这两个曲面,并将力从一个零件传到另一个零件。如果要创建具有铆钉的装配时,则可采用点焊方式来为铆钉建模。使用点焊时,要注意以下几点:

  • 所连接的曲面必须在 15 范围内相互平行。
  • 点焊会传递力。但是靠近焊缝的应力可能并不准确。

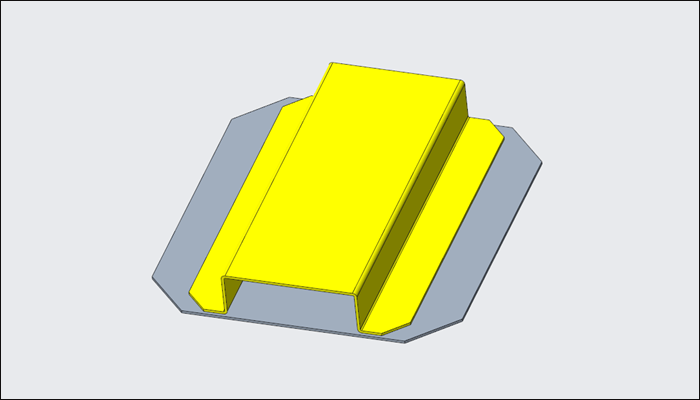

以下面的模型为例简单介绍点焊连接的使用方式。

Creo Simulate有限元分析(17):点焊连接-图片1

文章末尾下载模型

方法:

1.打开装配模型。

2.打开装配中的U-SHELL零件。

3.点击【应用程序】-【Simulate】。

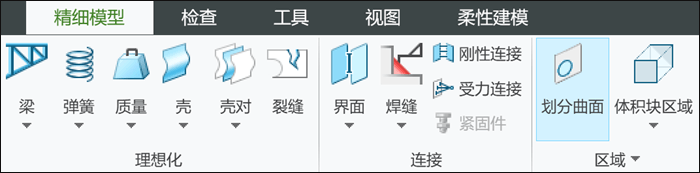

4.点击“精细模型”-“划分曲面”,如下图所示。

Creo Simulate有限元分析(17):点焊连接-图片2

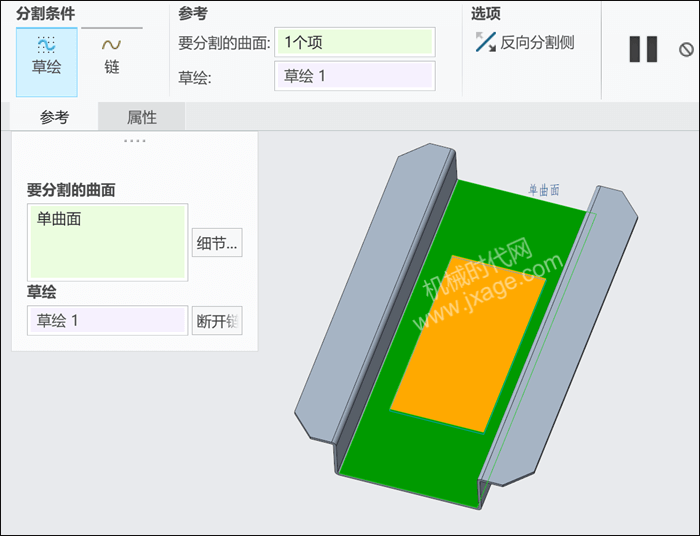

要分割的曲面选择下图所示的绿色面,然后选择模型上的草绘,点击勾号完成。

Creo Simulate有限元分析(17):点焊连接-图片3

此处为隐藏的内容
注册登录后,方可查看
