SolidWorks竞赛练习题（1）

今天给大家介绍一些经典的竞赛练习题，题目看起来很简单，但是其实里面还是有小技巧值得我们学学习的，一起来动手练习吧!

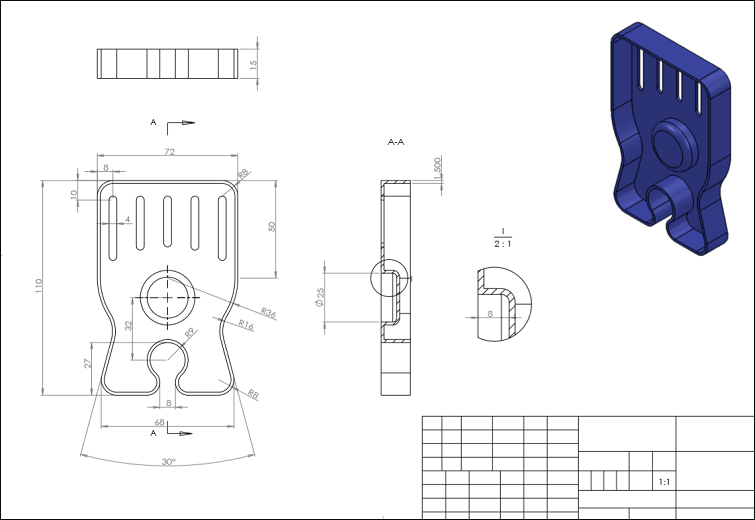

题目：

完成结果：

文章末尾下载模型

方法：

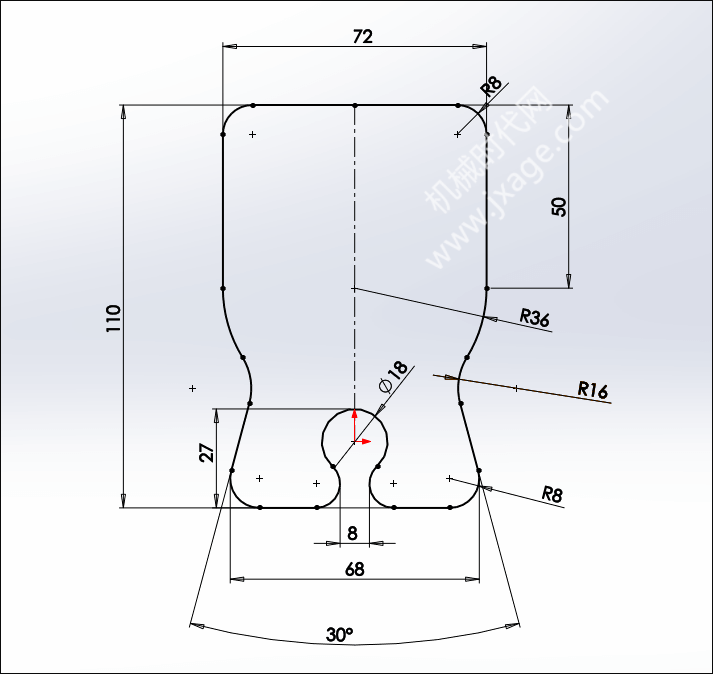

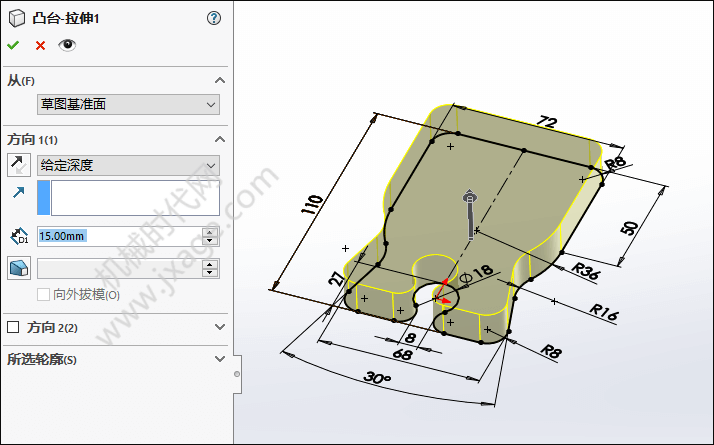

1.点击“拉伸凸台/基体”，在前视基准面绘制如下图所示的草图。

设置拉伸的深度为15。

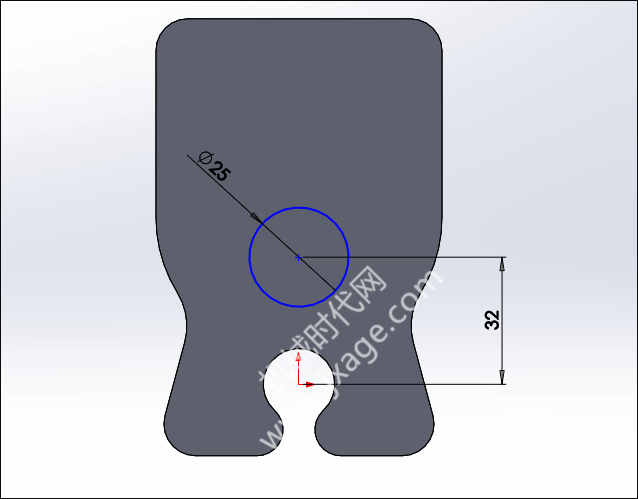

2.点击“拉伸切除”，在模型的表面上绘制一个直径为25mm的圆，如下图所示。

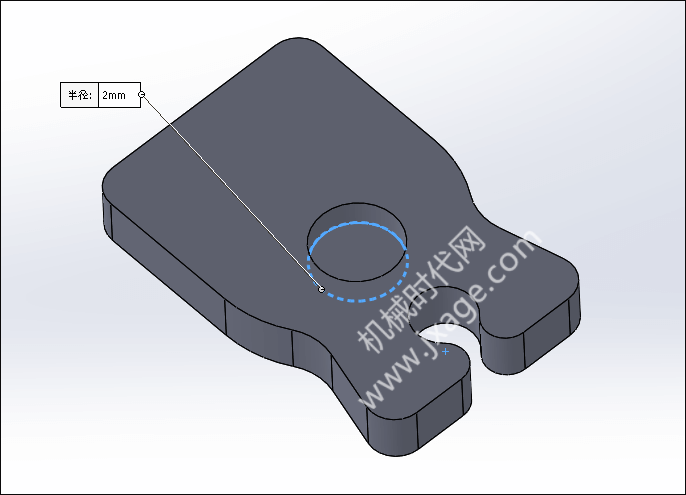

3.添加圆角。

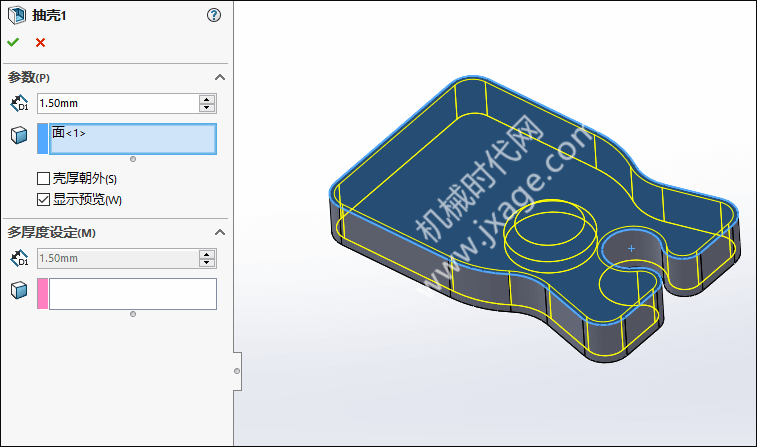

4.点击抽壳命令，设置壳厚为1.5mm，如下图所示。

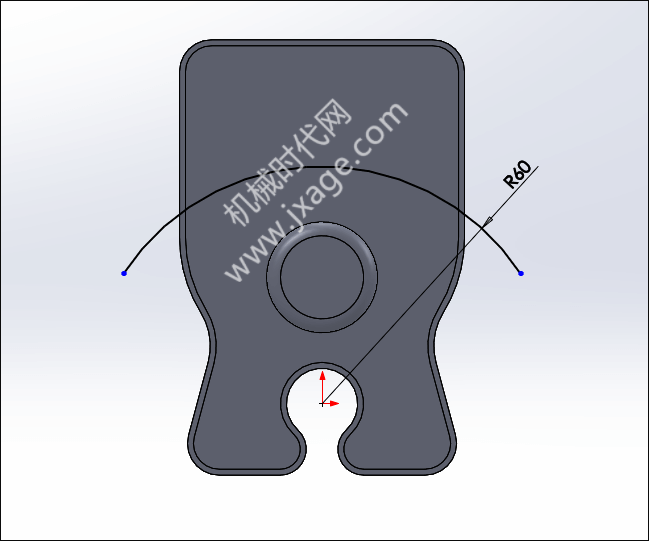

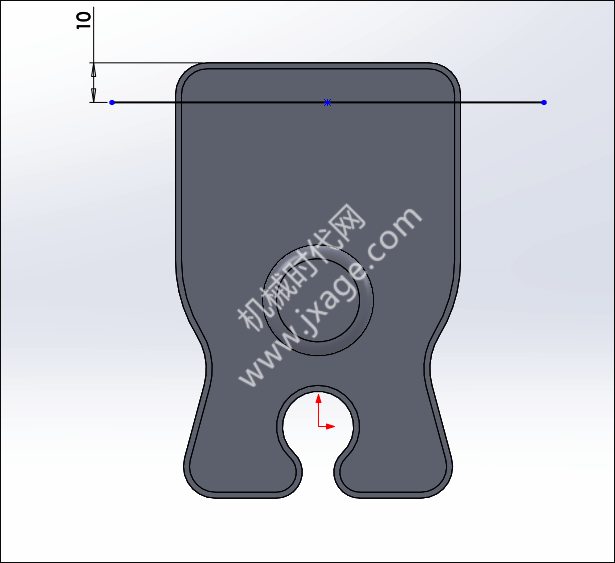

5.绘制草图。在如下图所示的平面上绘制一个圆弧。

6.再绘制一个草图。

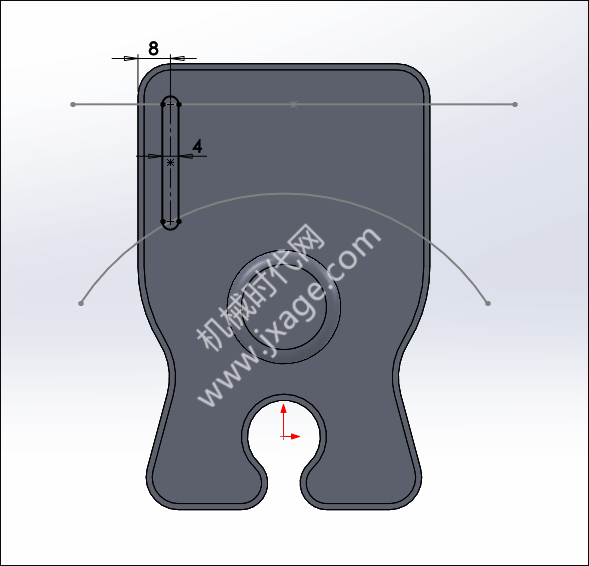

7.点击“拉伸切除”，绘制如下图所示的直槽口曲线。在直槽口曲线的上部的圆心和直线之间添加重合约束；在直槽口曲线的下部的圆心和圆弧之间添加重合约束。

注意下图的尺寸8，我们在接下来的阵列中会用到这个尺寸。

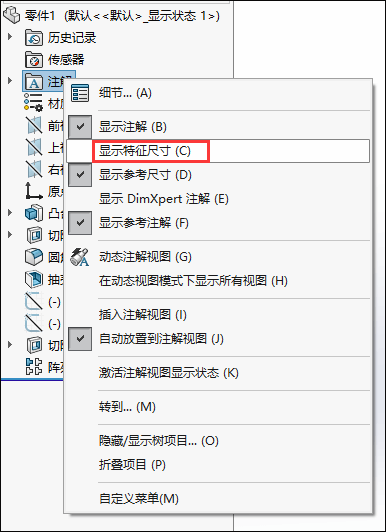

8.点击“注解”，鼠标右键选择“显示特征尺寸”，将模型的所有尺寸显示出来。

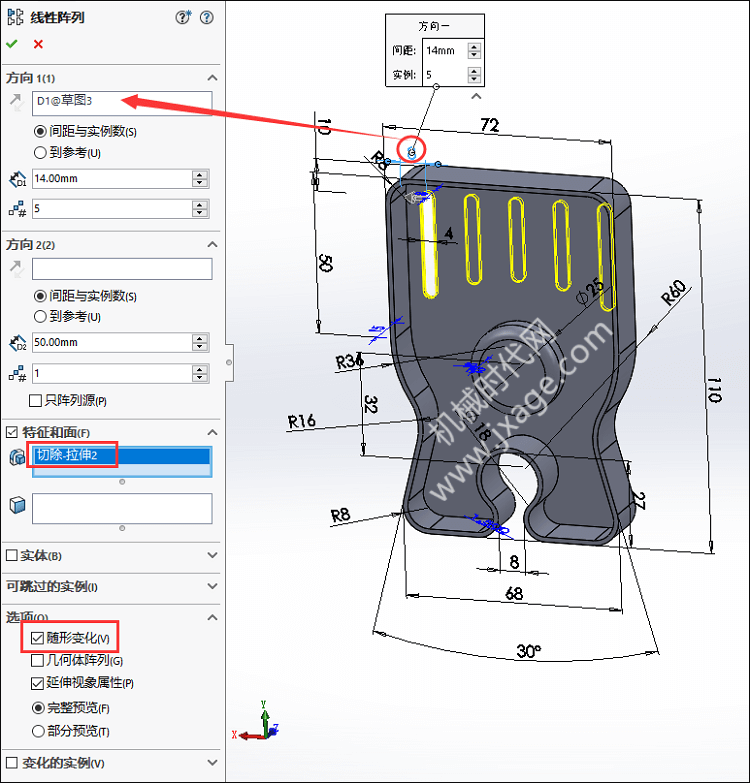

9.点击“线性阵列”，方向1选择尺寸8，如下图所示。间距设置为14mm，数量为5。要阵列的特征为第7步的拉伸切除特征。

在选项栏中注意勾选“随形变换”。

10.完成。

模型下载：
