SolidWorks竞赛练习题(6)

ZDJ
管理员
1379
文章
0
粉丝
SolidWorks竞赛题评论4,6341字数 363阅读模式

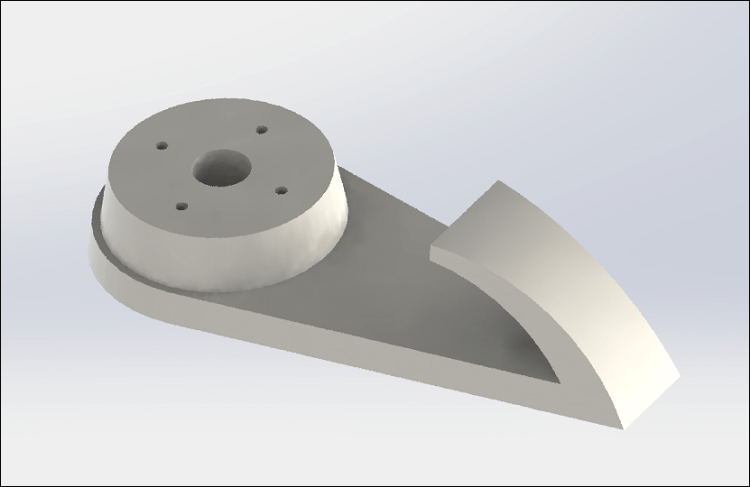

完成结果:

SolidWorks竞赛练习题(6)-图片1

文章末尾下载模型和练习题

方法:

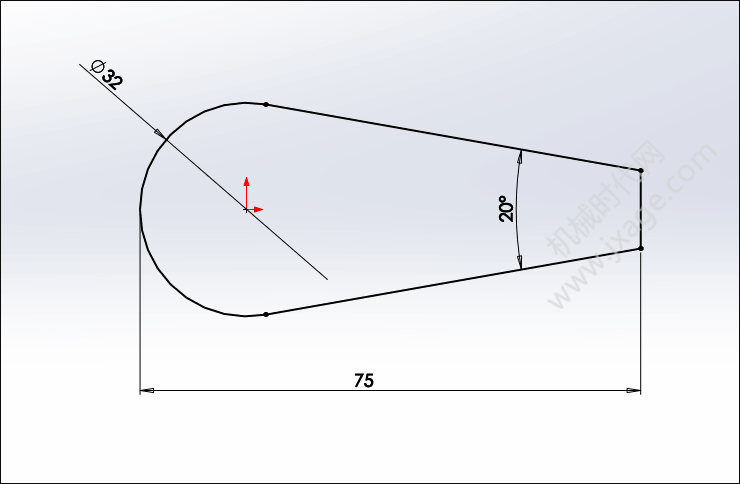

1.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

SolidWorks竞赛练习题(6)-图片2

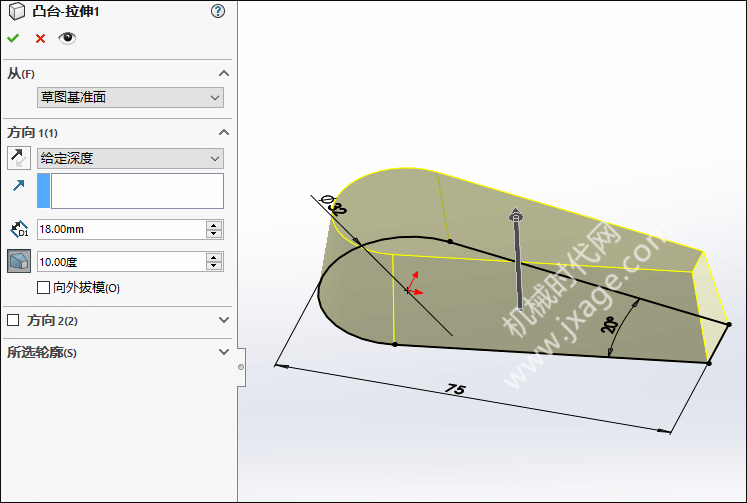

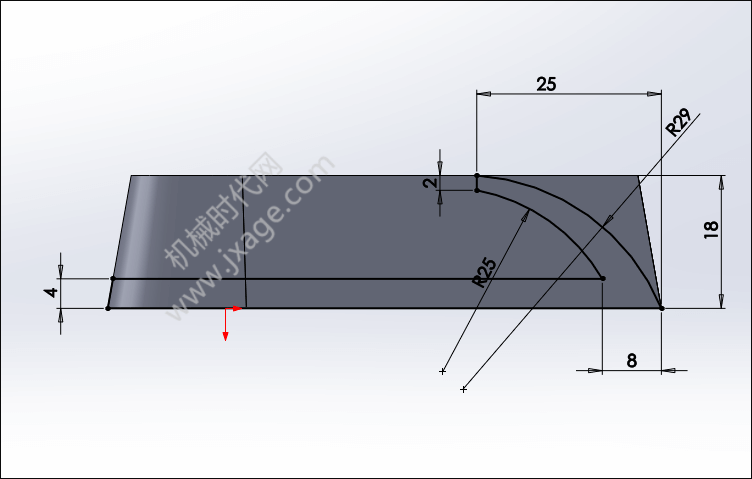

设置拉伸的深度为18mm,拔模角度10度。

SolidWorks竞赛练习题(6)-图片3

2.点击“拉伸切除”,在模型上绘制如下图所示草绘。

SolidWorks竞赛练习题(6)-图片4

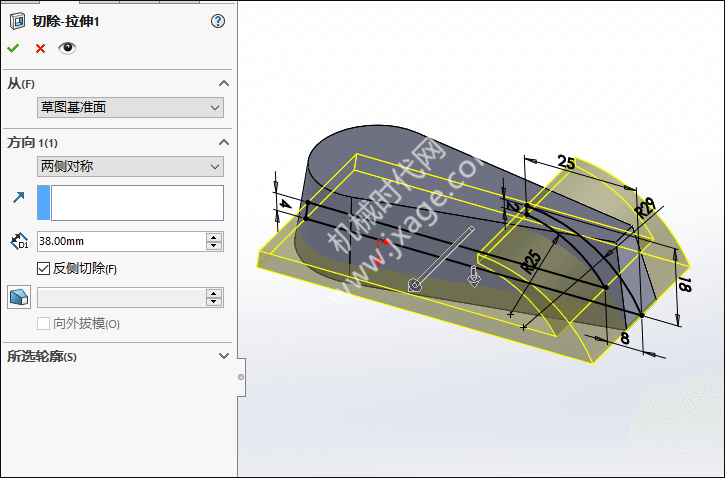

拉伸深度为38mm,两侧对称拉伸。

SolidWorks竞赛练习题(6)-图片5

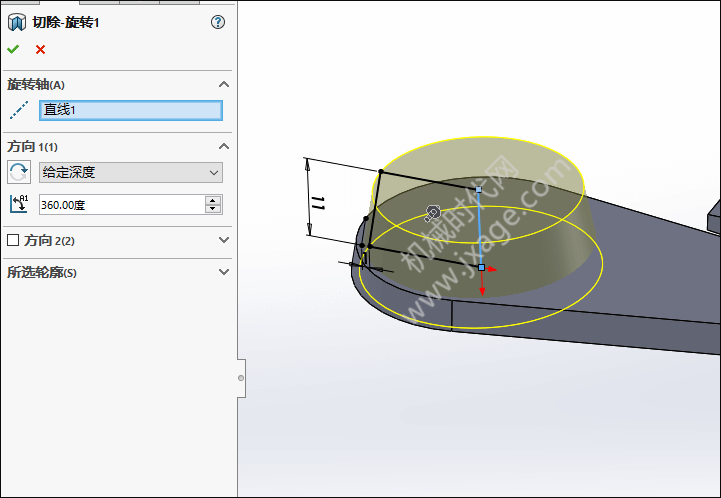

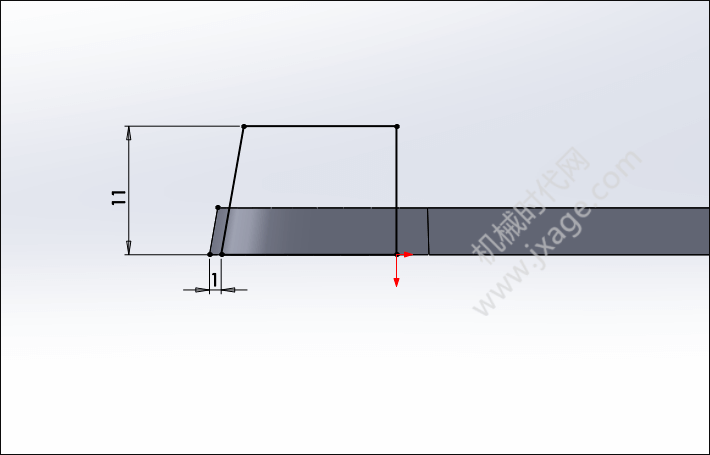

3.点击旋转切除,在上视基准面绘制如下图所示的草图。

SolidWorks竞赛练习题(6)-图片6

点击勾号完成。

SolidWorks竞赛练习题(6)-图片7

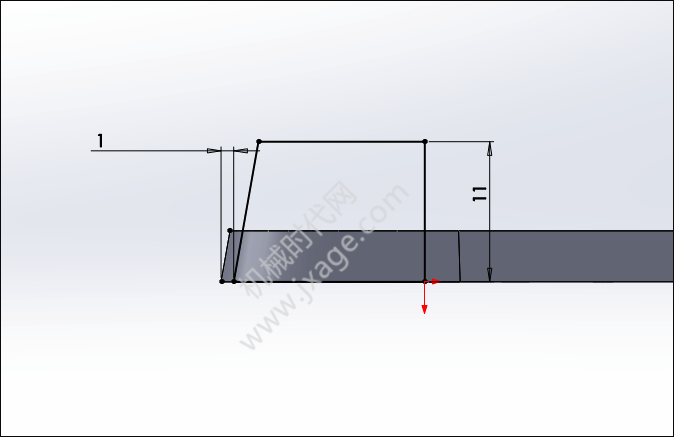

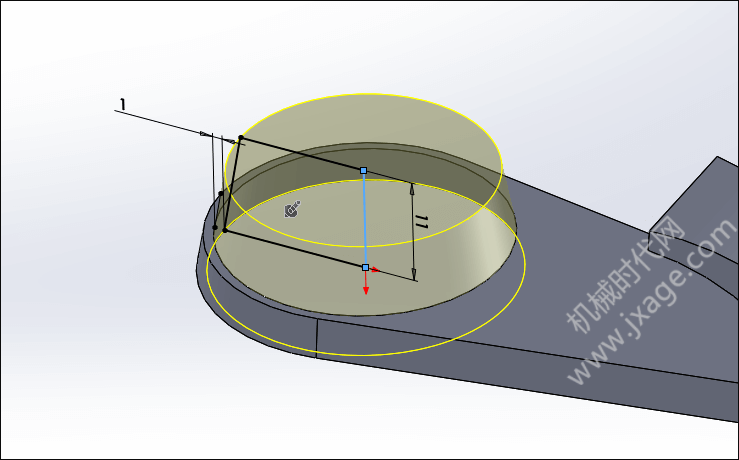

4.点击“旋转凸台/基体”,在上视基准面绘制如下图所示的草图,注意取消勾选“合并结果”

SolidWorks竞赛练习题(6)-图片8

SolidWorks竞赛练习题(6)-图片9

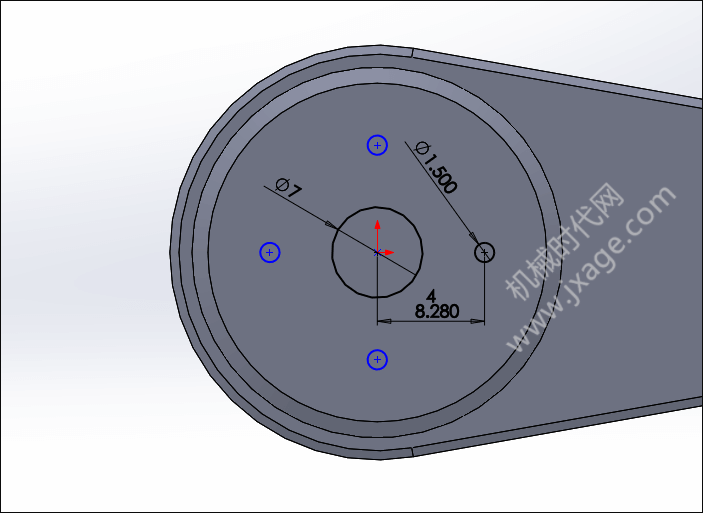

5.点击“拉伸切除”,在模型的顶面上绘制如下图所示的草绘。

SolidWorks竞赛练习题(6)-图片10

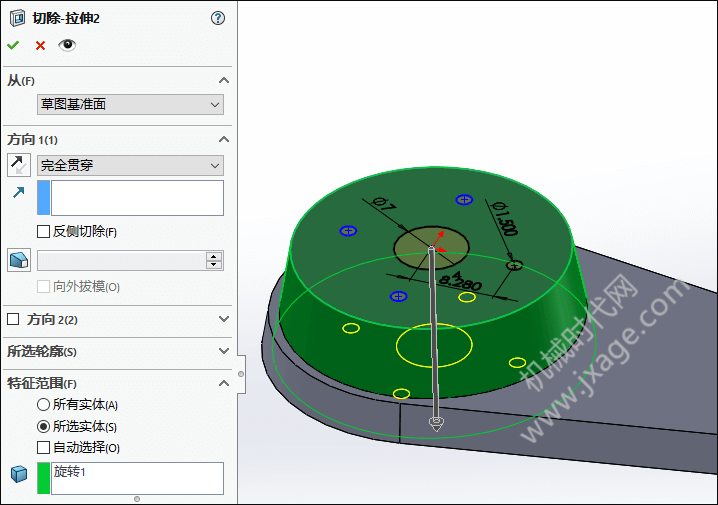

拉伸的实体选择上一步的旋转实体。

SolidWorks竞赛练习题(6)-图片11

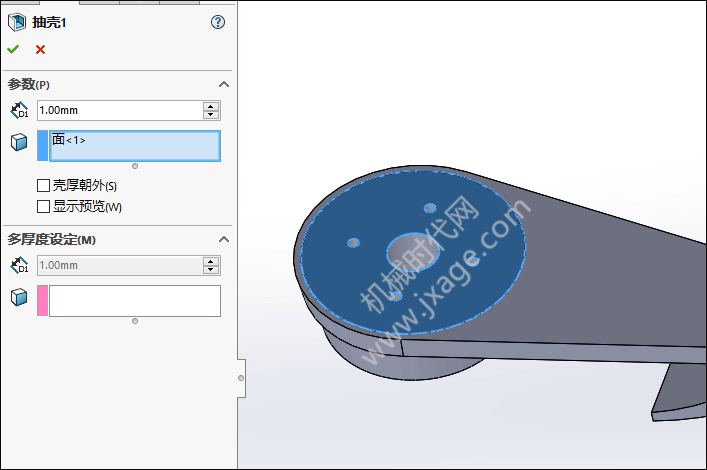

6.点击抽壳,选择旋转实体模型的底部的面作为移除的面,厚度为1mm,如下图所示。

SolidWorks竞赛练习题(6)-图片12

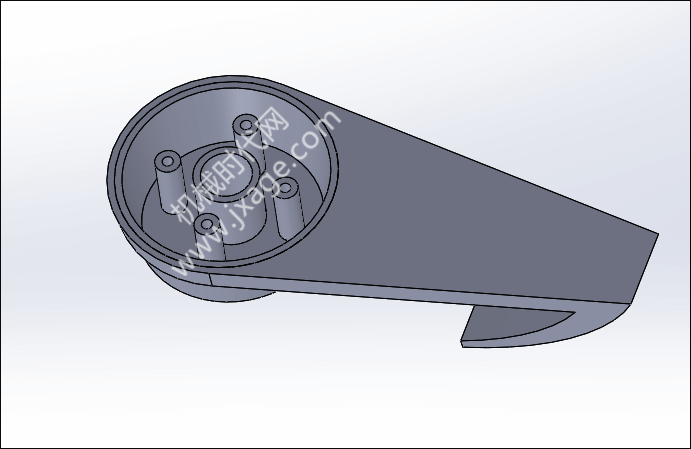

抽壳完成。

SolidWorks竞赛练习题(6)-图片13

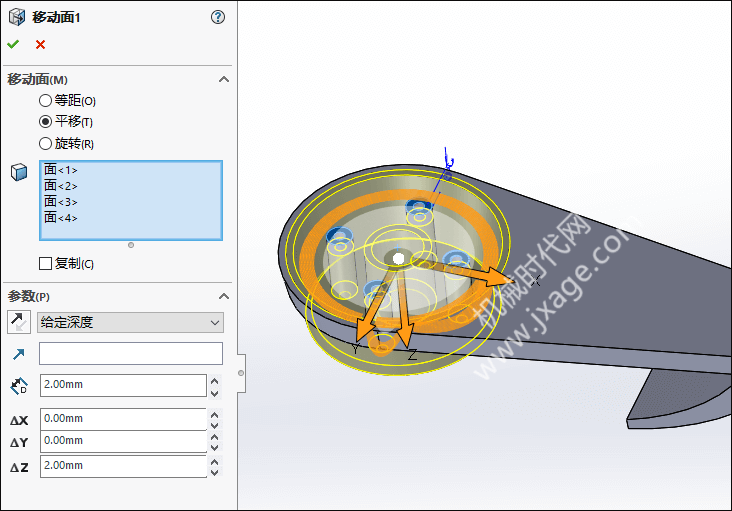

7.点击【插入】-【面】-【移动】,选择如下图所示的四个螺钉孔的端面,将端面向下移动2mm。

SolidWorks竞赛练习题(6)-图片14

8.添加筋。在螺钉孔额端面绘制如下图所示的两条直线。

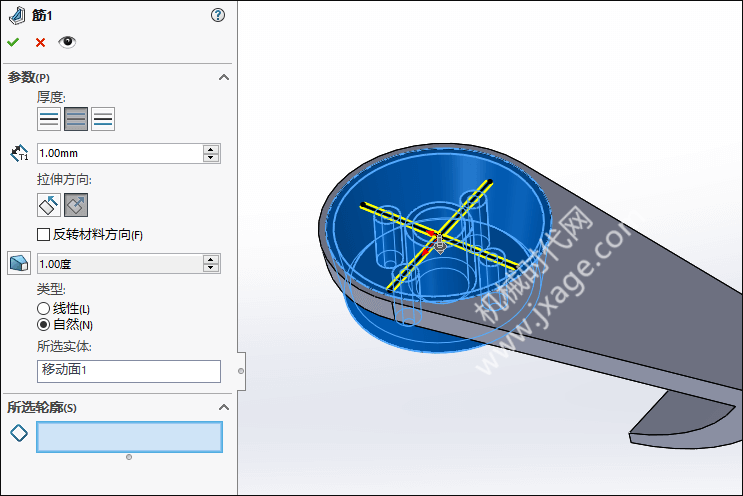

SolidWorks竞赛练习题(6)-图片15

设置筋的厚度为1mm。

SolidWorks竞赛练习题(6)-图片16

9.将旋转实体和最初的拉伸实体进行组合。点击【插入】-【特征】-【组合】,选择如下图所示的两个类型,操作类型选择“添加”。

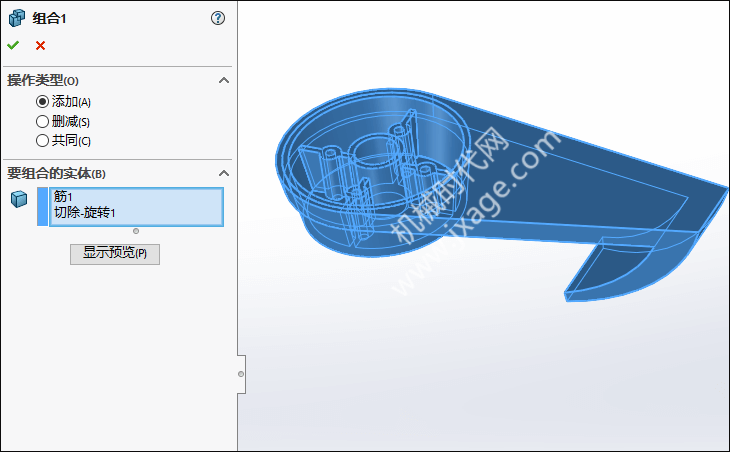

SolidWorks竞赛练习题(6)-图片17

10.完成。

SolidWorks竞赛练习题(6)-图片18
