Proe竞赛练习题(3)

完成结果:

文章末尾下载模型和练习题

方法:

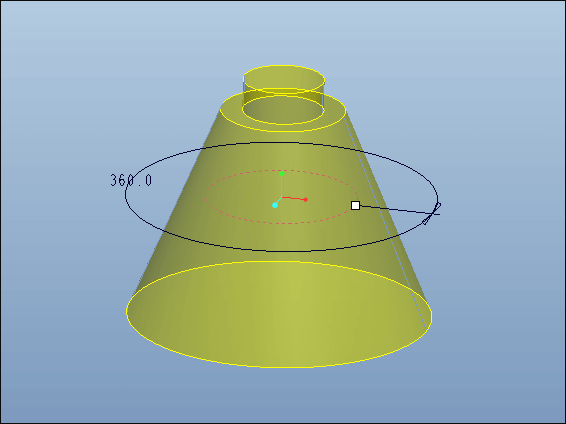

1.点击旋转,在FRONT平面上绘制如下图所示的旋转截面。

完成。

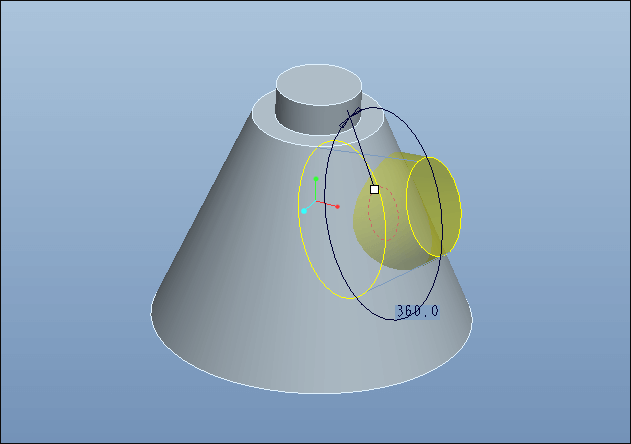

2.再次点击旋转,在FRONT平面上绘制如下图所示的旋转截面。

完成。

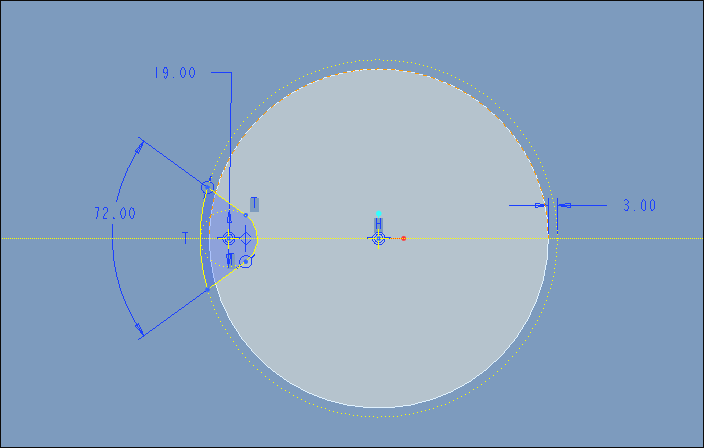

3.点击拉伸,绘制如下图所示草图作为拉伸的截面。

拉伸类型选择为“切除”。

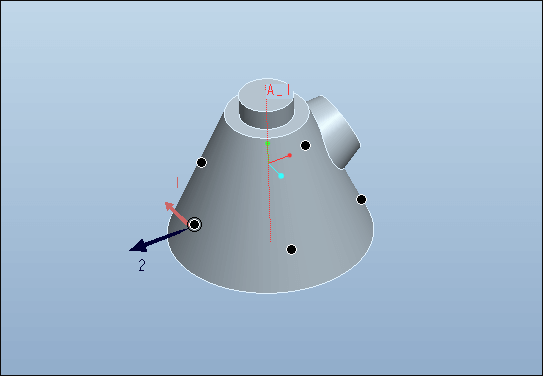

4.选择上一步的拉伸切除特征,点击阵列,类型选择“轴”,阵列的数量为5,如下图所示。

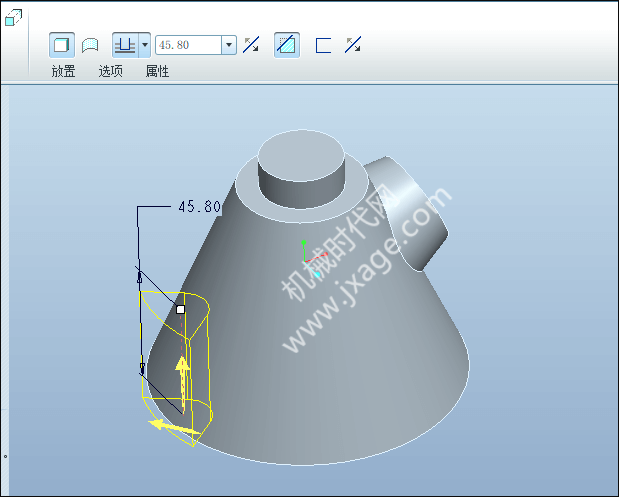

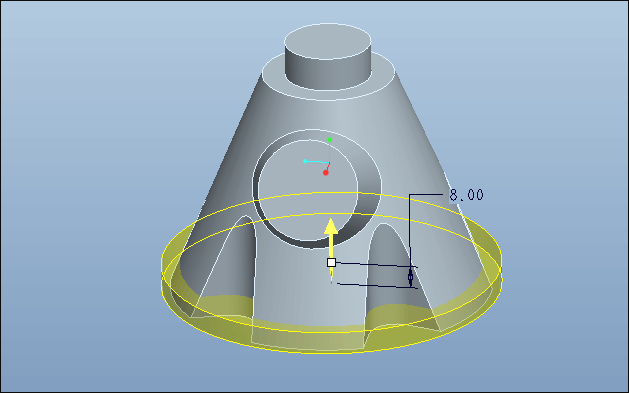

5.点击拉伸,绘制如下图所示草图。

完成。

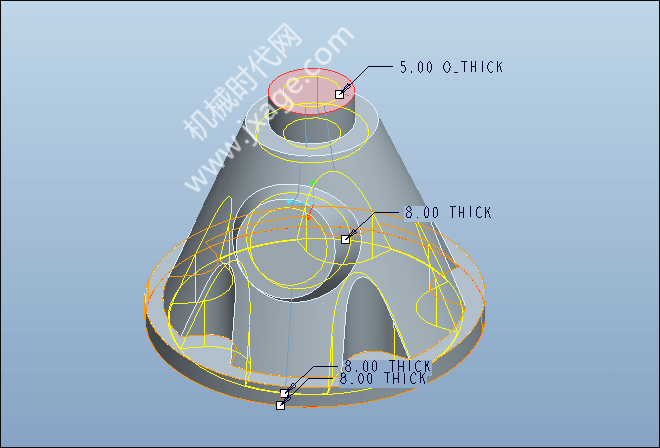

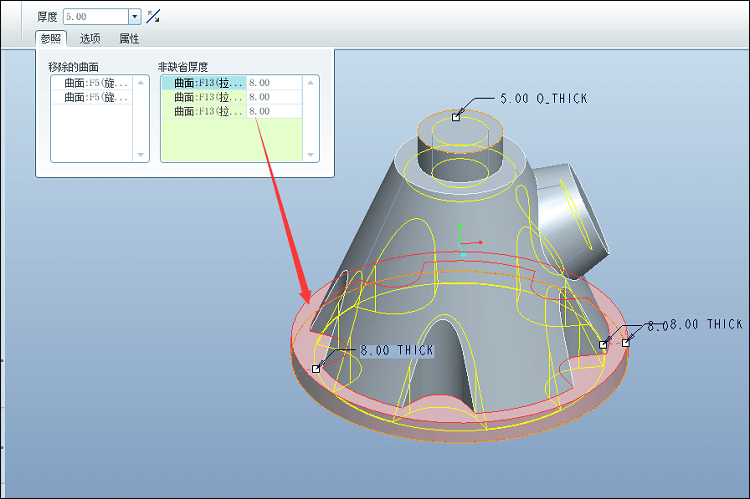

6.点击抽壳,设置主体的厚度为5mm。

选择如下图的三个面,将面的厚度设置为8mm。

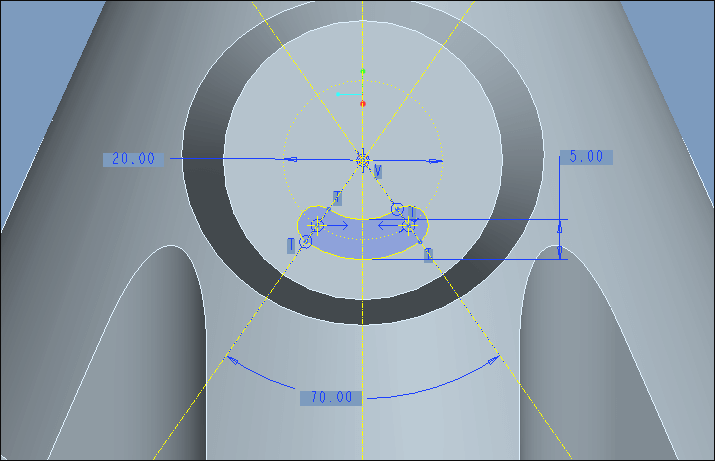

7.点击拉伸,绘制如下图所示草图。

完成。

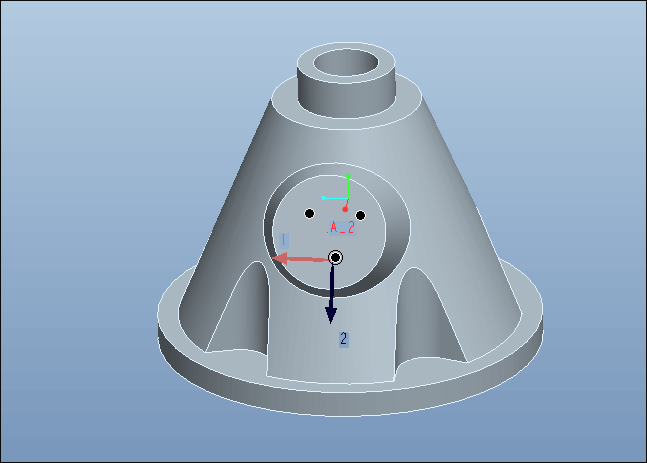

8.选择上一步的拉伸切除特征,点击阵列,类型选择“轴”,阵列的数量为3,如下图所示。

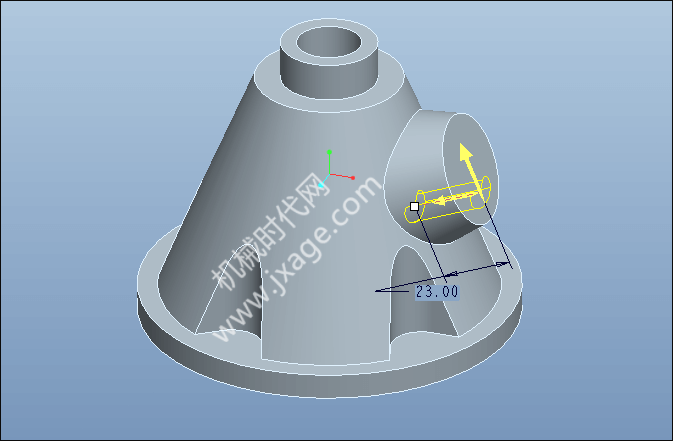

9.点击拉伸,创建如下图所示的截面,拉伸深度为3mm。

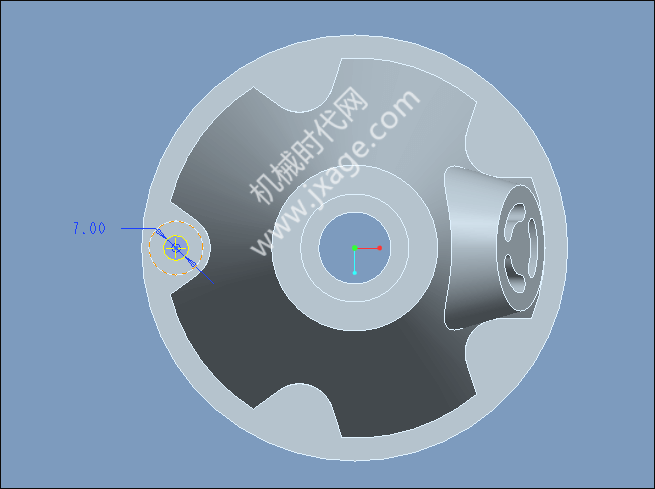

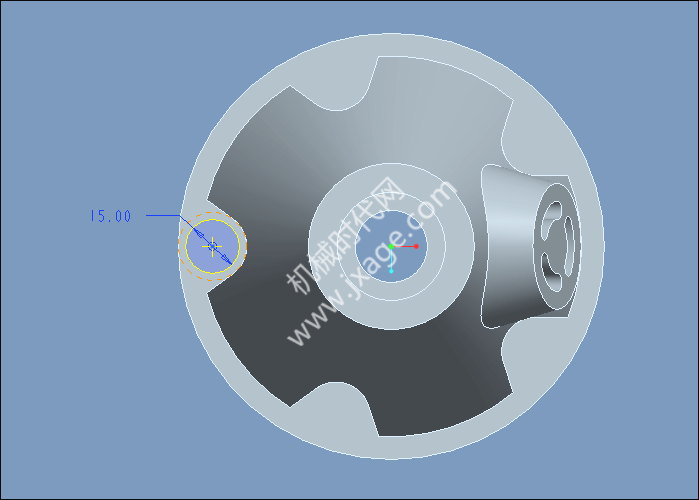

10.点击拉伸,创建如下图所示的截面,贯穿拉伸。

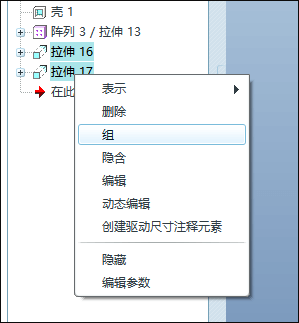

11.将上面的两个拉伸特征进行“组”,如下图所示。

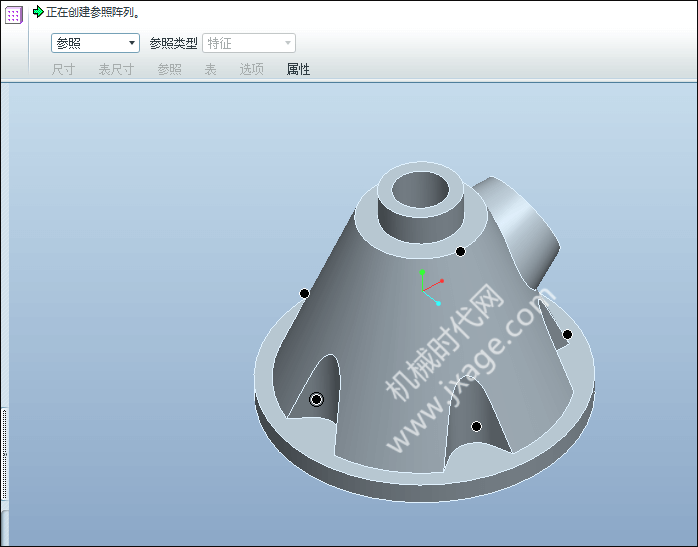

12.选择上一步创建的组特征,点击阵列,此时阵列的类型自动选择“参照”,如下图所示。

13.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
