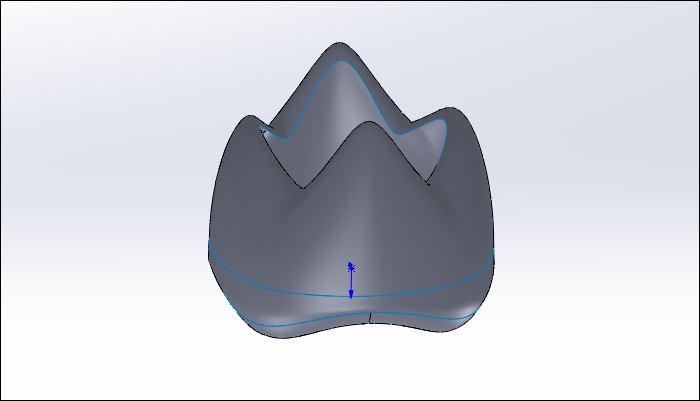

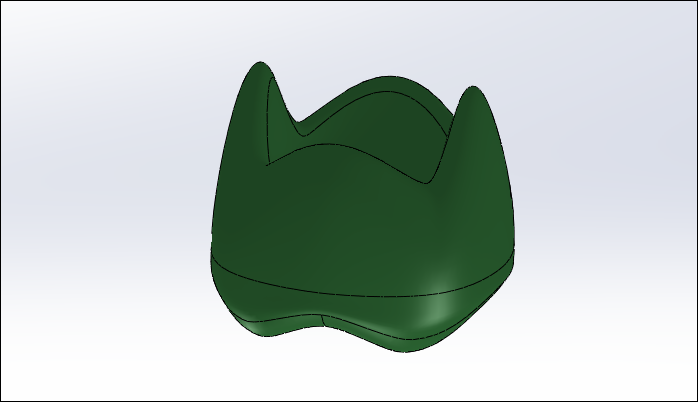

最终结果如下图所示：
文章末尾下载模型
方法：

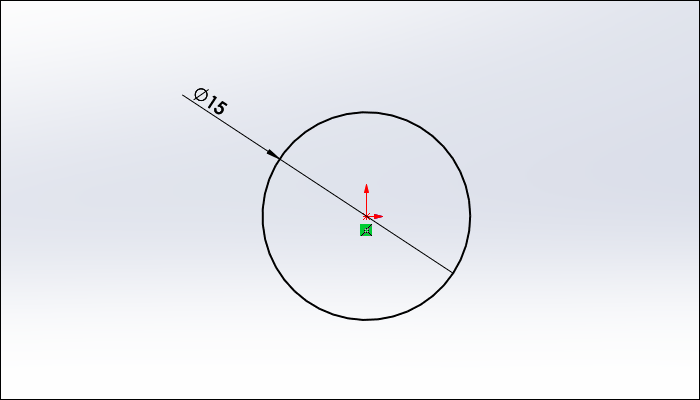

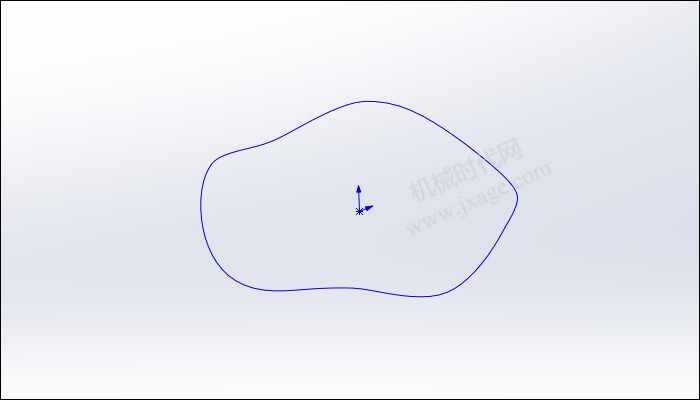

1.点击草图，在上视基准面绘制如下图所示的草图。

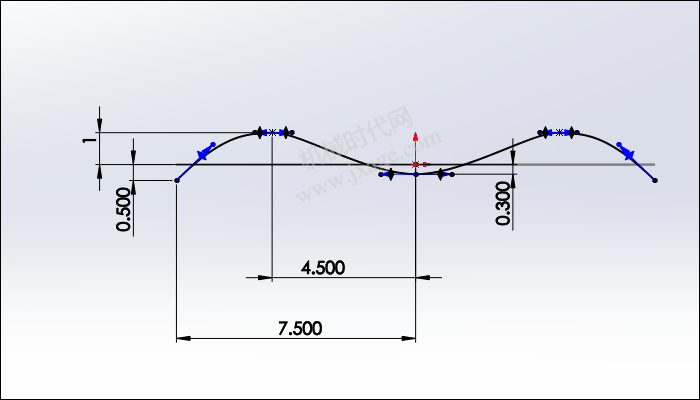

2.点击草图，在前视基准面绘制如下图所示的草图。

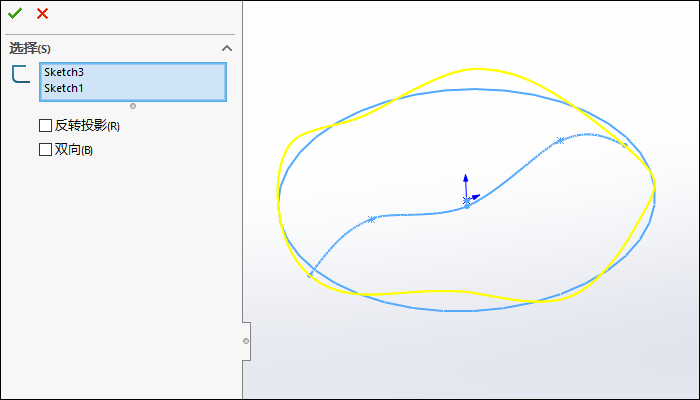

3.选择步骤1和步骤2创建的两个草图，点击“曲线”-“投影曲线”，出现如下图所示的结果，点击勾号完成。
我们可以得到下图所示的结果。

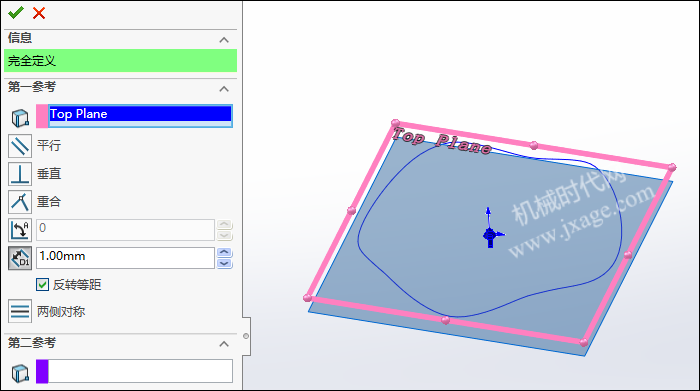

4.创建基准面1。

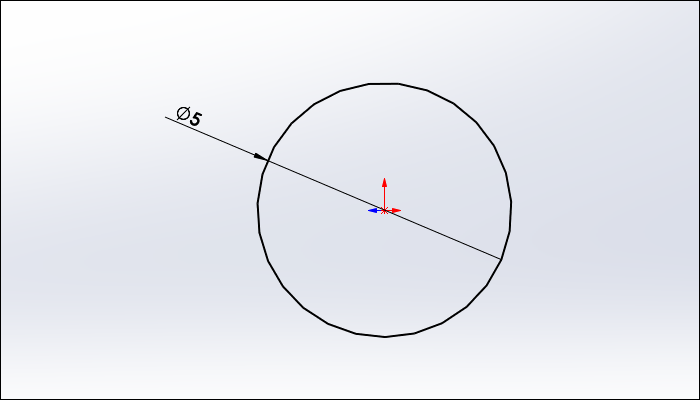

5.点击草图，在基准面1上绘制如下图所示的草图。

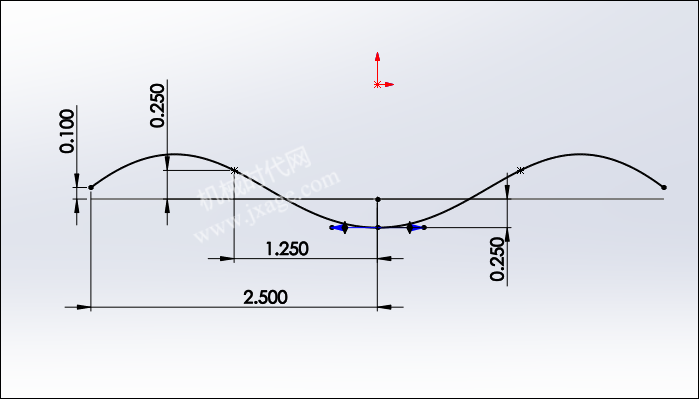

6.点击草图，在前视基准面上绘制如下图所示的草图。

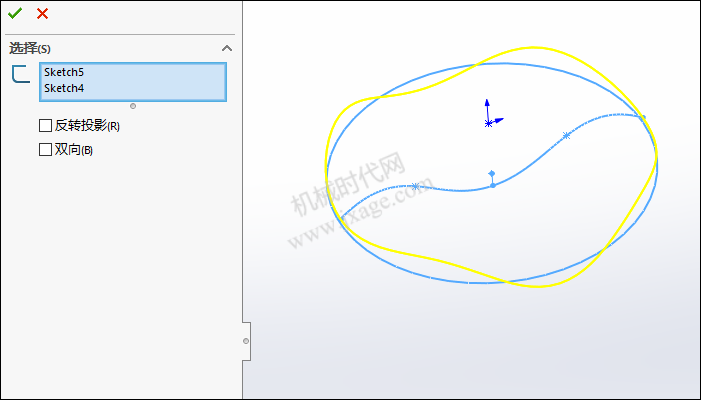

7.选择步骤5和步骤6创建的两个草图，点击“曲线”-“投影曲线”，出现如下图所示的结果，点击勾号完成。

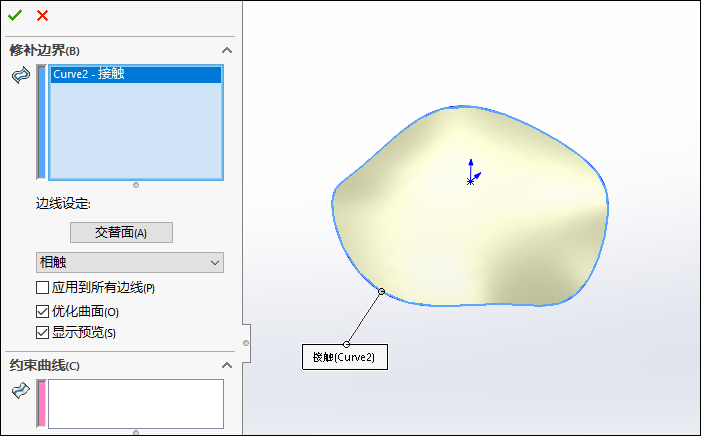

8.点击“插入”-“曲面”-“填充”，选择上一步创建的曲线，出现下图所示的曲面，点击勾号完成。
完成。

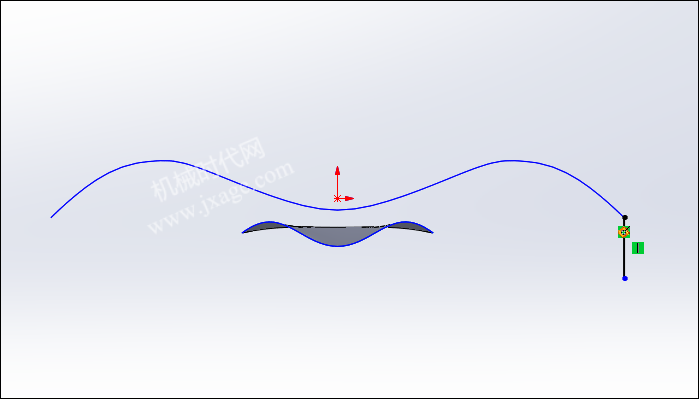

9.点击草图，在前视基准面上绘制如下图所示的草图（一条直线）。

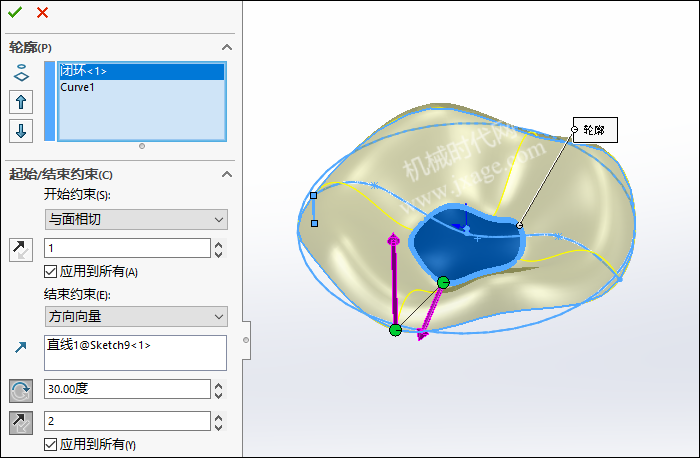

10.点击“插入”-“曲面”-“放样曲面”，选择曲线1和闭环曲线作为轮廓，开始约束选择“与面相切”，结束约束的方向向量选择上一步创建的一条直线，如下图所示。
点击勾号完成。
11.创建基准面2。
12.点击草图，在上一步创建的基准面上绘制如下图所示的草图。

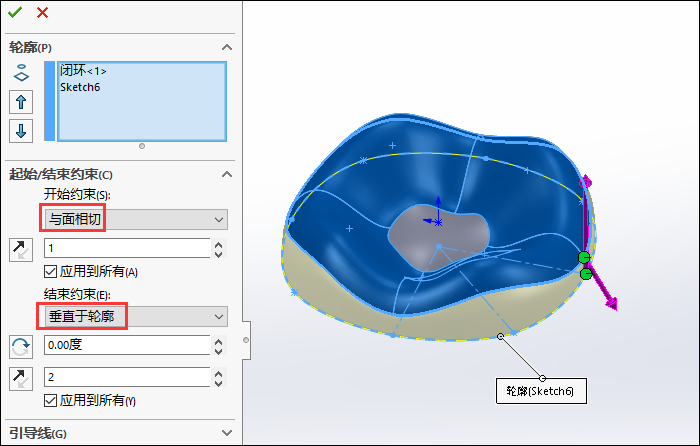

13.再次点击“插入”-“曲面”-“放样曲面”，选择上一步创建的曲线和闭环曲线作为轮廓，开始约束选择“与面相切”，结束约束选择“垂直于轮廓”，如下图所示，点击勾号完成。

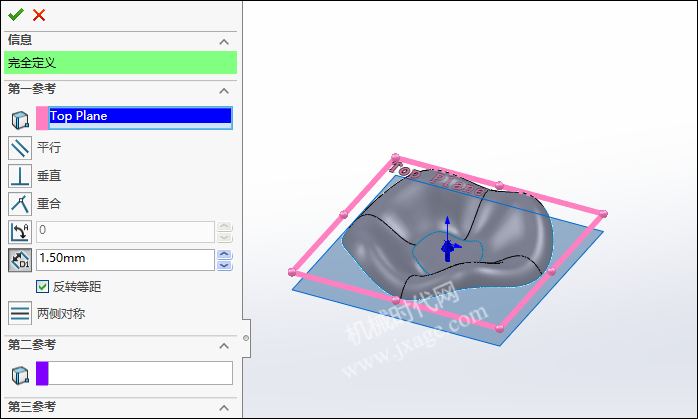

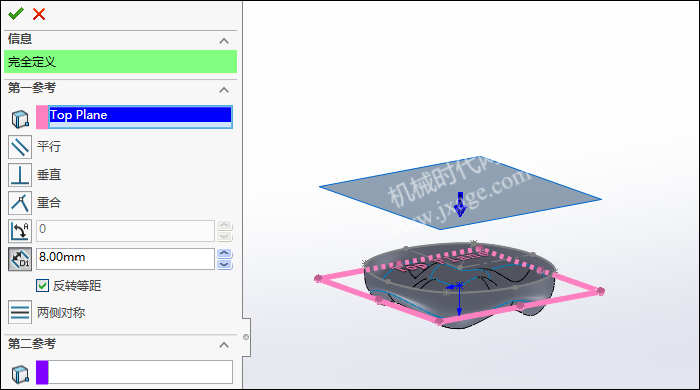

14.创建基准面3。

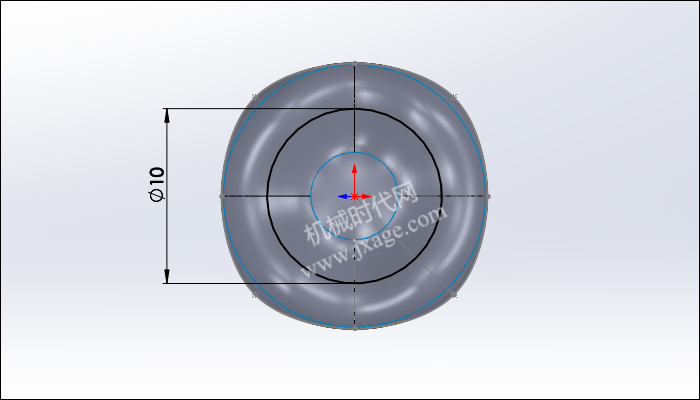

15.点击草图，在上一步创建的基准面3上绘制如下图所示的草图。

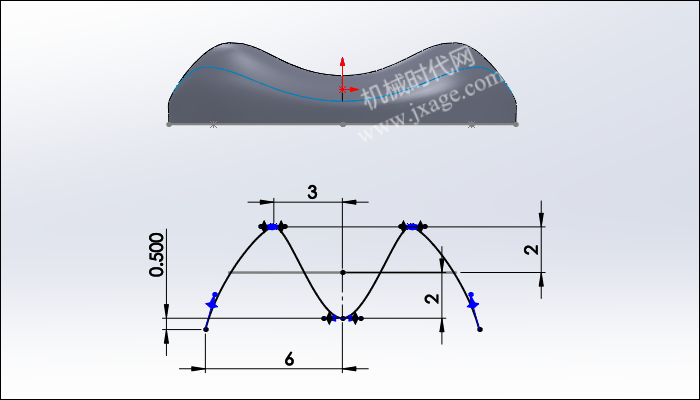

16.点击草图，在右视基准面上绘制如下图所示的草图。

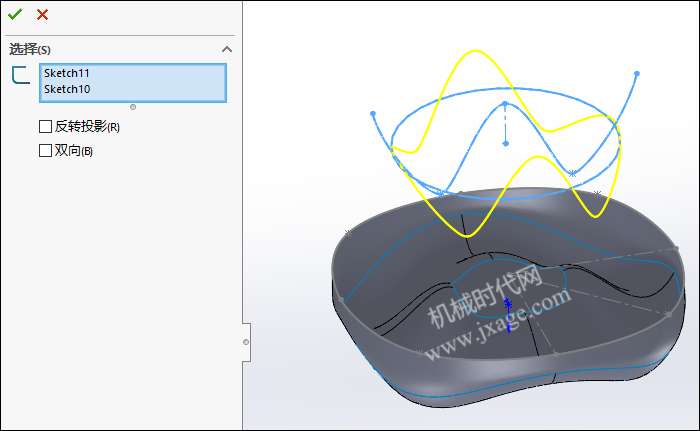

17.选择步骤15和步骤16创建的两个草图，点击“曲线”-“投影曲线”，出现如下图所示的结果，点击勾号完成。

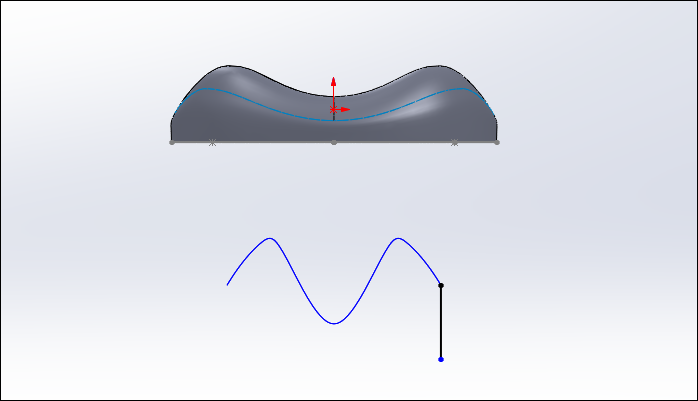

18.点击草图，在右视基准面上绘制如下图所示的草图。

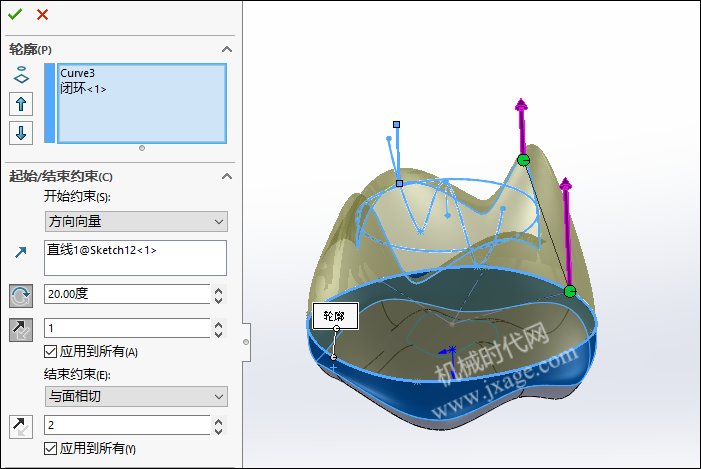

19.点击“插入”-“曲面”-“放样曲面”，选择曲线3和闭环曲线作为轮廓，开始约束选择“方向向量”，选择上一步创建的直线作为方向参考，结束约束选择“与面相切”，如下图所示。
点击勾号完成。

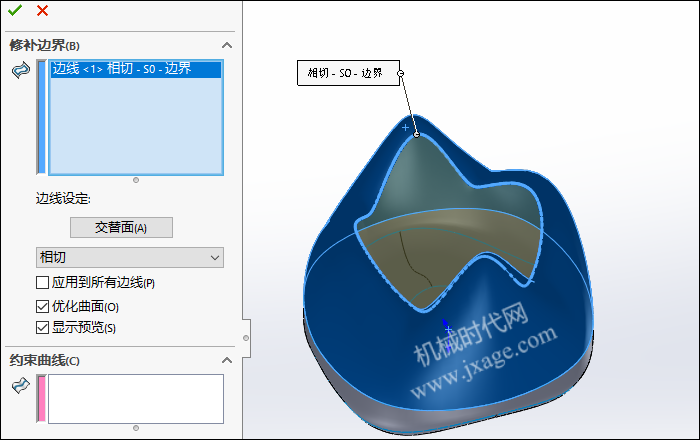

20.点击“插入”-“曲面”-“填充”，选择下图所示的曲线，曲率控制选择“相切”，点击勾号完成。

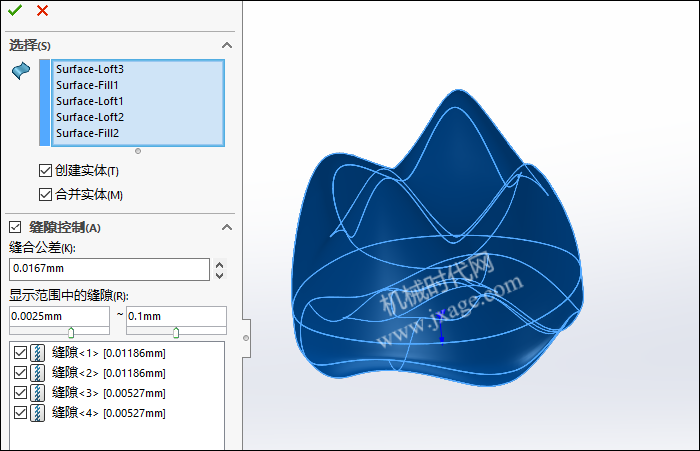

21.点击“插入”-“曲面”-“缝合曲面”，选择所有曲面进行合并。
完成。
