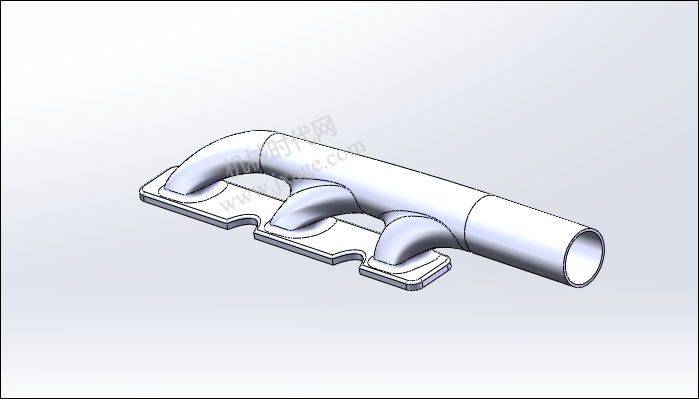

最终结果如下图所示。

SolidWorks建模练习(39):发动机排气管-图片1

文章末尾下载模型

方法:

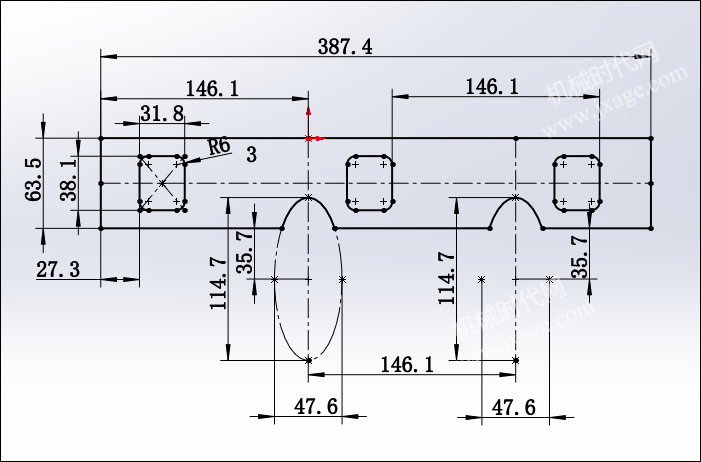

1.点击草图,在前视基准面绘制如下图所示的草图。

SolidWorks建模练习(39):发动机排气管-图片2

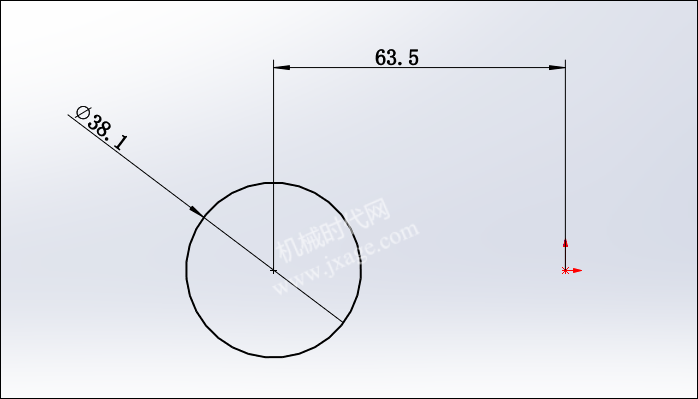

2.点击草图,在右视基准面绘制如下图所示的草图。

SolidWorks建模练习(39):发动机排气管-图片3

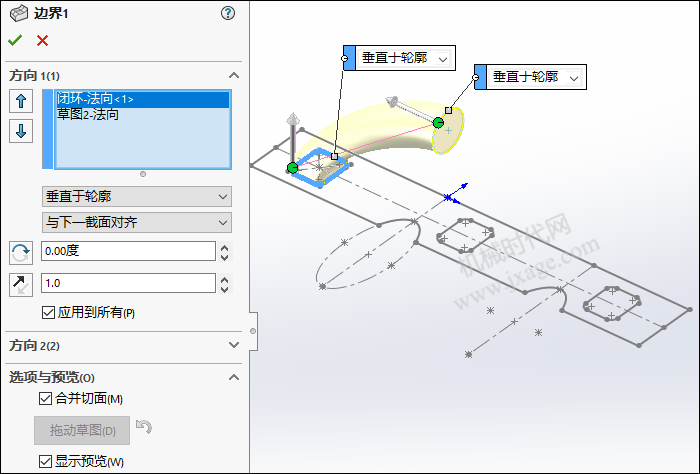

3.点击“插入”-“曲面”-“边界曲面”,依次选择草图1和草图2,如下图所示。

SolidWorks建模练习(39):发动机排气管-图片4

点击勾号完成。

SolidWorks建模练习(39):发动机排气管-图片5

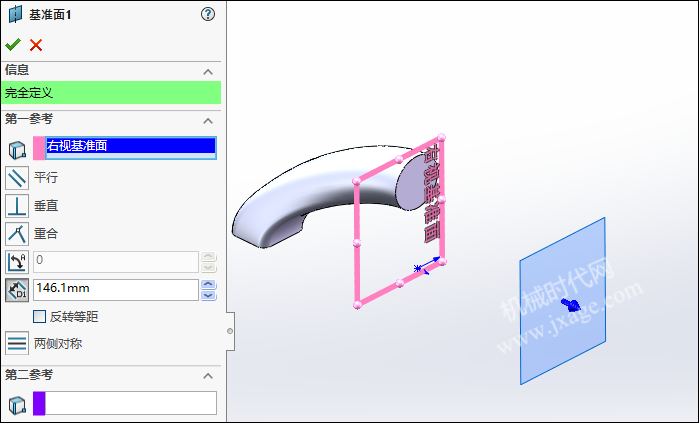

4.创建基准面1。

SolidWorks建模练习(39):发动机排气管-图片6

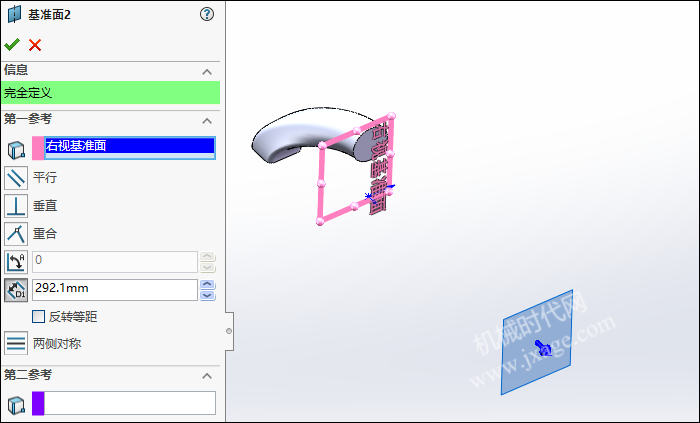

5.创建基准面2。

SolidWorks建模练习(39):发动机排气管-图片7

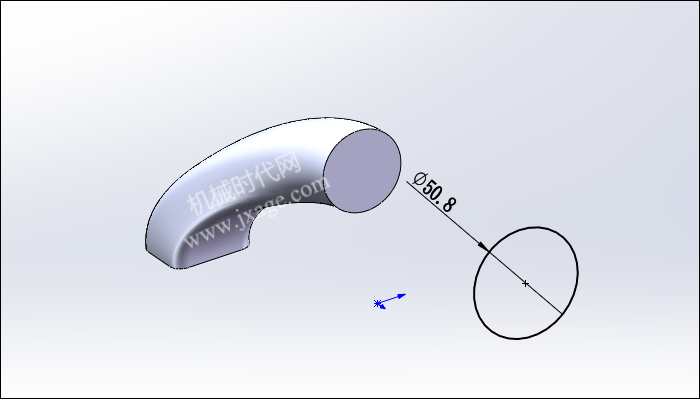

6.点击草图,在基准面1上绘制如下图所示的草图。

SolidWorks建模练习(39):发动机排气管-图片8

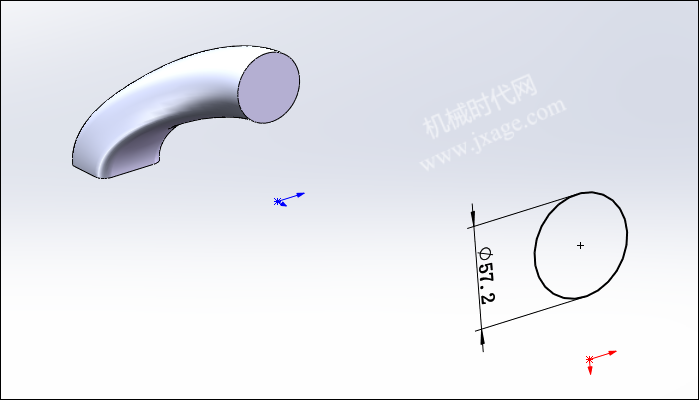

7.点击草图,在基准面2上绘制如下图所示的草图。

SolidWorks建模练习(39):发动机排气管-图片9

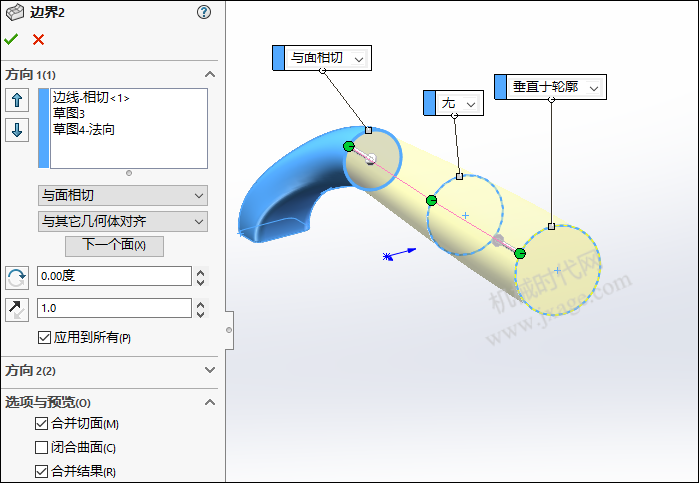

8.点击“插入”-“曲面”-“边界曲面”,依次选择下图所示的蓝色边线、草图3和草图4,如下图所示,点击勾号完成。

SolidWorks建模练习(39):发动机排气管-图片10

9.再次点击“插入”-“曲面”-“边界曲面”,依次选择下图所示的蓝色边线和草图3。

SolidWorks建模练习(39):发动机排气管-图片11

点击勾号完成。

SolidWorks建模练习(39):发动机排气管-图片12

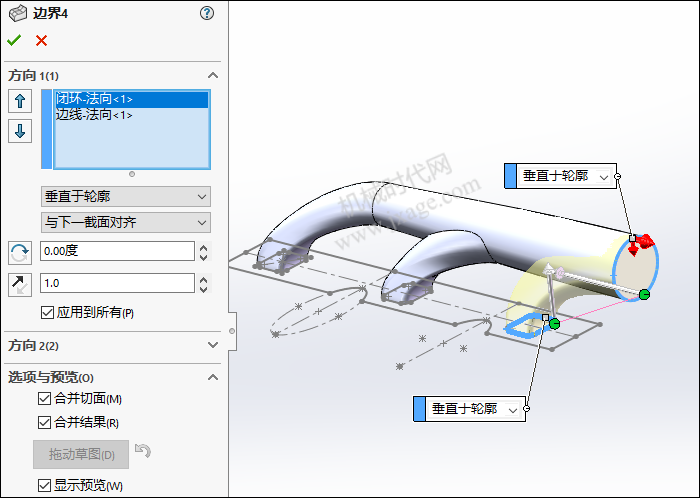

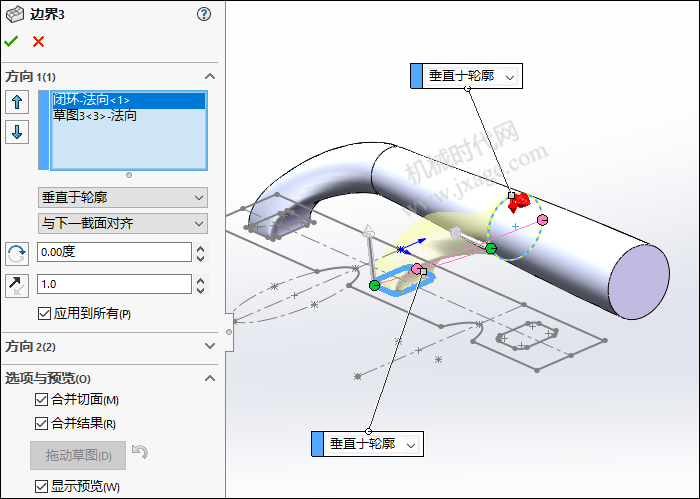

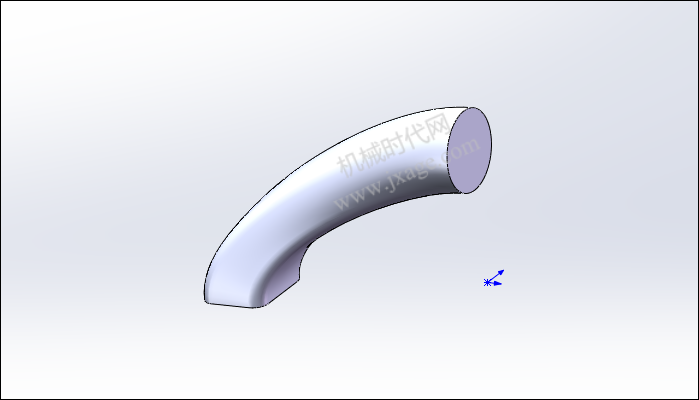

10.点击“插入”-“曲面”-“边界曲面”,依次选择下图所示的蓝色边线和草图1的草绘。

SolidWorks建模练习(39):发动机排气管-图片13

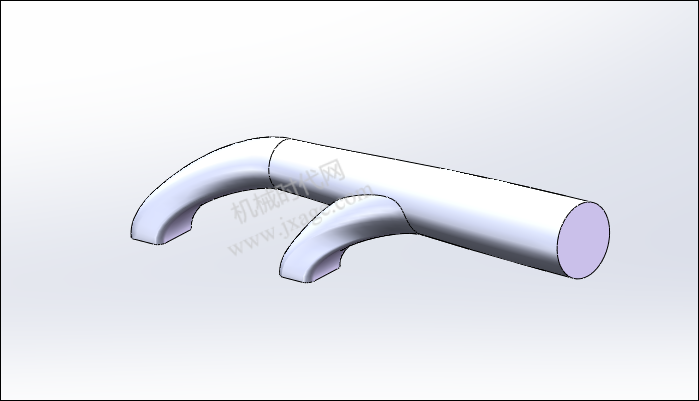

点击勾号完成。

SolidWorks建模练习(39):发动机排气管-图片14

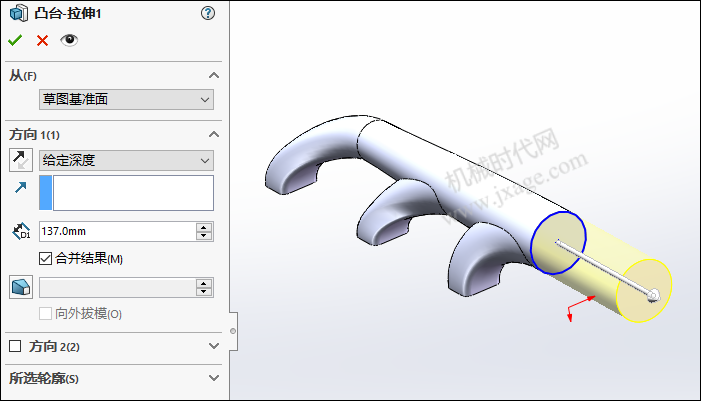

11.点击拉伸凸台/基体,选择下图所示的面作为草绘平面,绘制如下图所示的草图,设置拉伸深度为137mm。

SolidWorks建模练习(39):发动机排气管-图片15

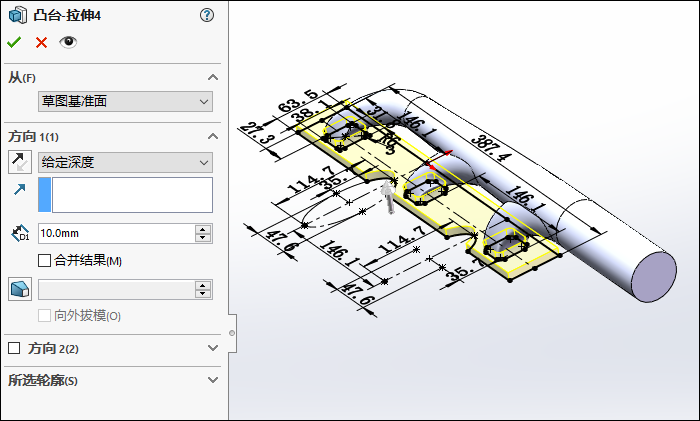

12.点击拉伸凸台/基体,选择草图1作为拉伸草图,设置拉伸深度为10mm。

SolidWorks建模练习(39):发动机排气管-图片16

13.抽壳。

SolidWorks建模练习(39):发动机排气管-图片17

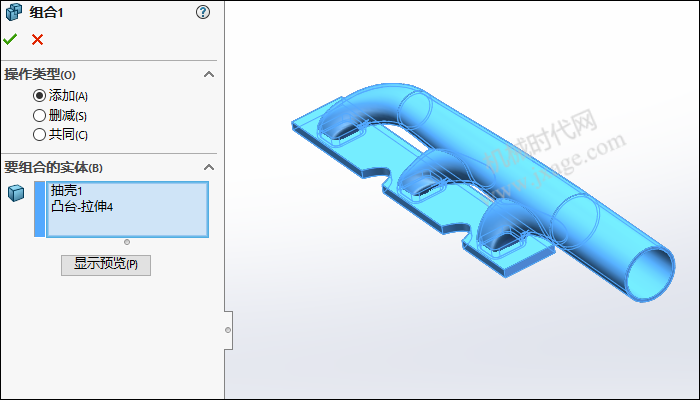

14.点击“插入”-“特征”-“组合”,操作类型选择“添加”,选择下图所示的两个实体。

SolidWorks建模练习(39):发动机排气管-图片18

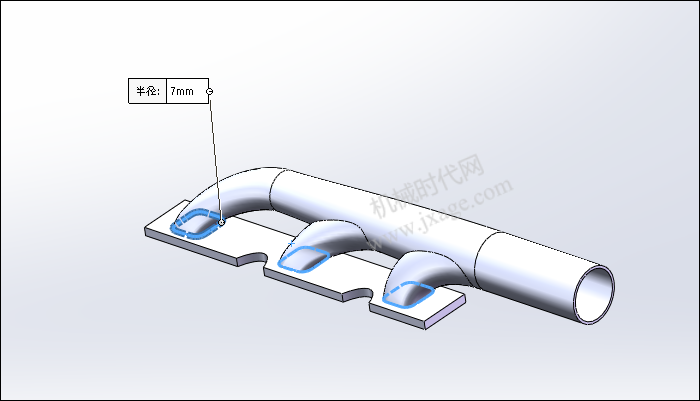

15.倒圆角。

SolidWorks建模练习(39):发动机排气管-图片19

16.倒圆角。

SolidWorks建模练习(39):发动机排气管-图片20

17.完成渲染。

SolidWorks建模练习(39):发动机排气管-图片21
