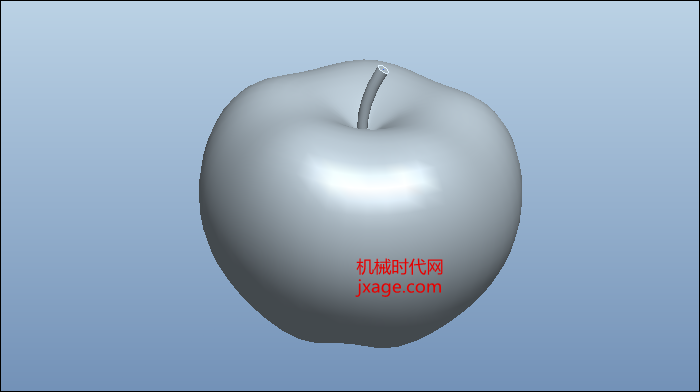

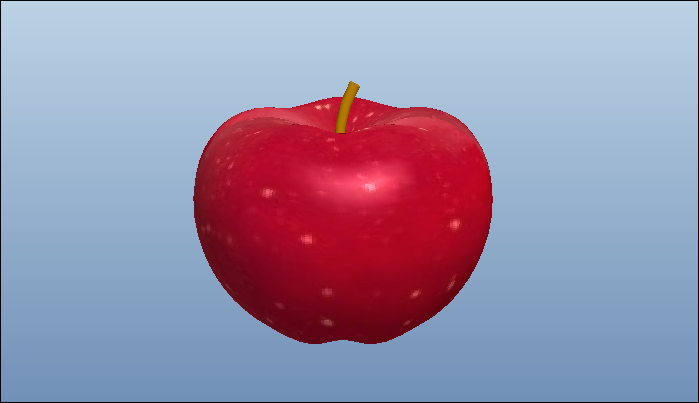

如何使用Proe绘制一个苹果?非常简单。下图是完成后的模型。

方法:

1.新建一个文件。

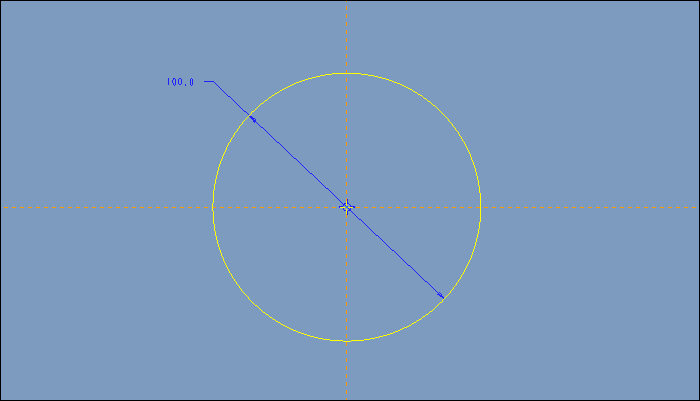

2.创建草绘。在FRONT平面绘制如下的草绘。

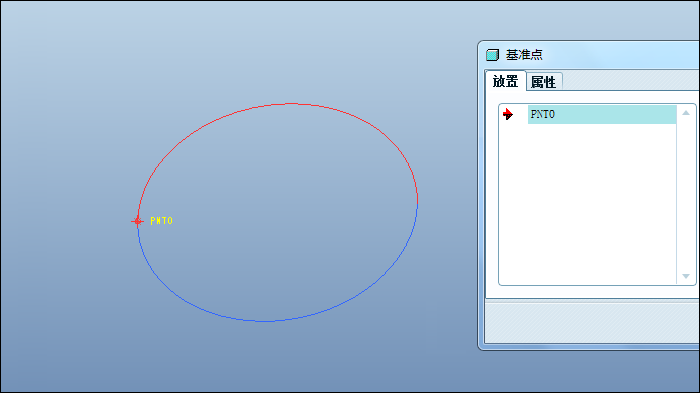

3.创建基准点。

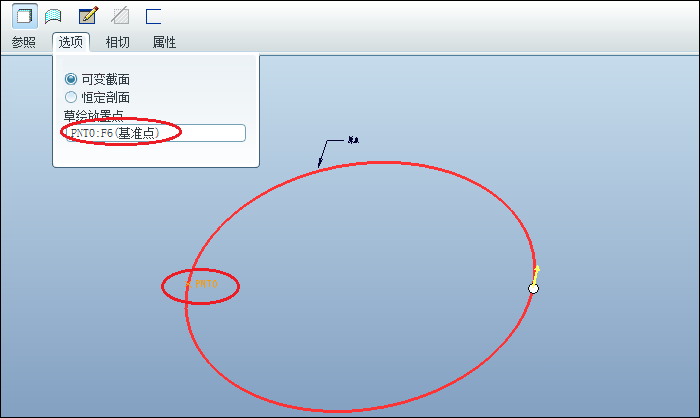

4.点击【可变截面扫描】,选择上面的草绘为轨迹,类型为实体,点击【选项】,选择基准点PNT0为草绘放置点。

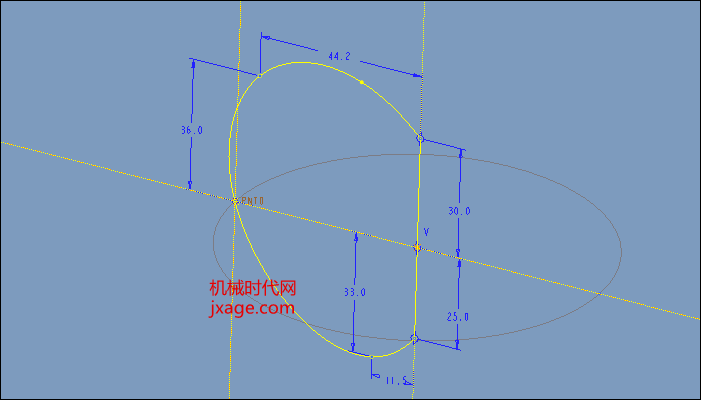

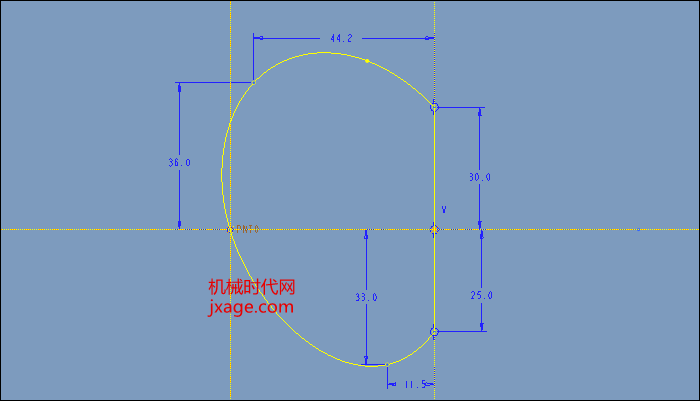

点击【草绘】按钮,进入草绘环境,绘制如下的截面。

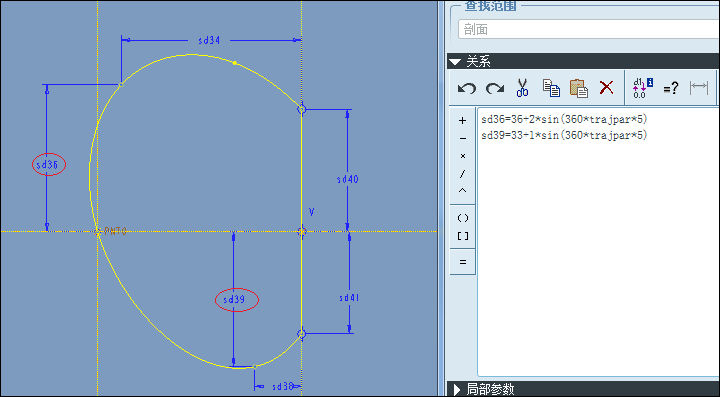

 5.点击【工具】-【关系】,添加如下的关系:

sd36=36+2*sin(360*trajpar*5)

sd39=33+1*sin(360*trajpar*5)

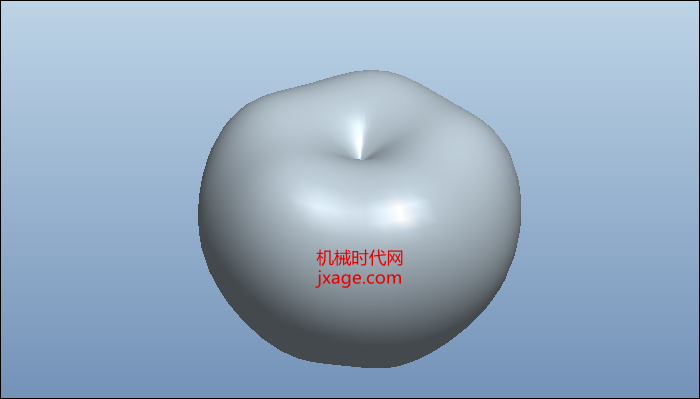

点击勾号完成。

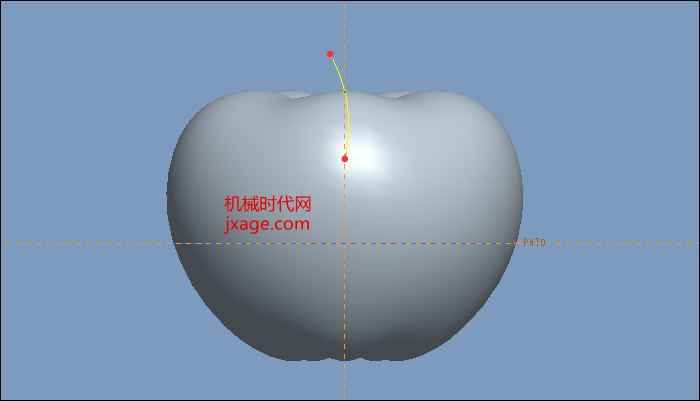

6.点击【草绘】,绘制如下图所示的轨迹。

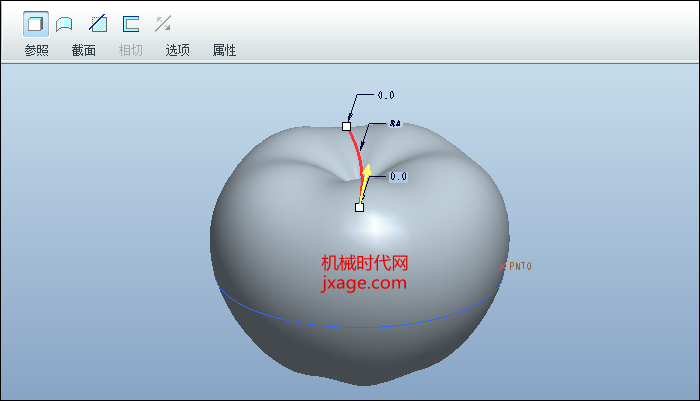

7.点击【扫描混合】,选择第6步的草绘为轨迹。

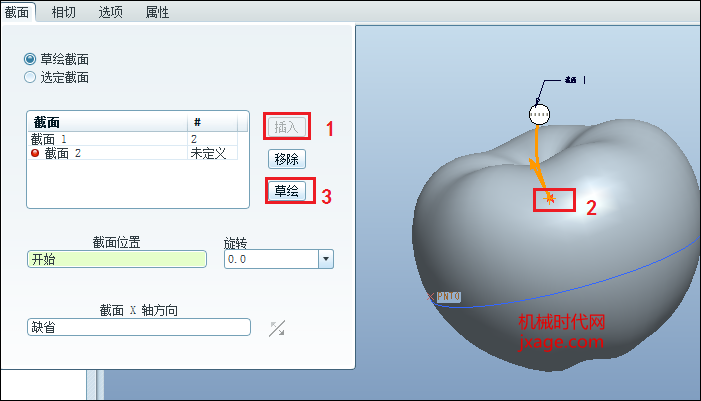

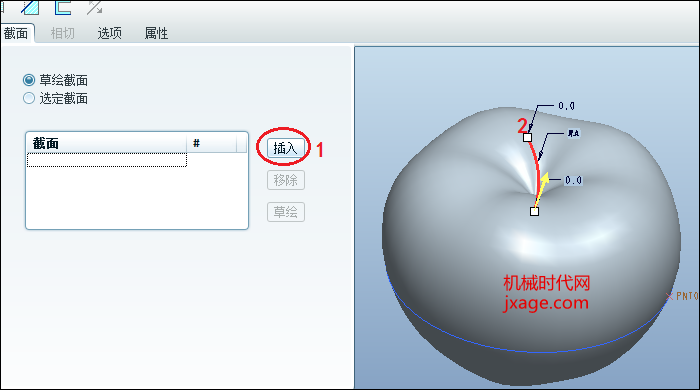

点击【截面】选项卡,点击【插入】,再选择扫描轨迹的顶端作为草绘的放置点,最后点击草绘按钮,进入草绘环境

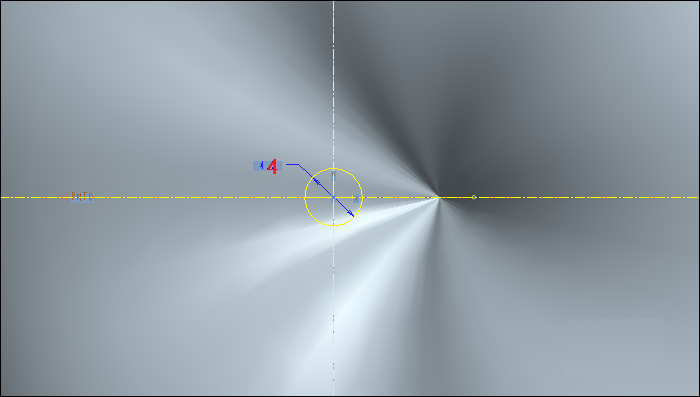

绘制如下的草绘截面。

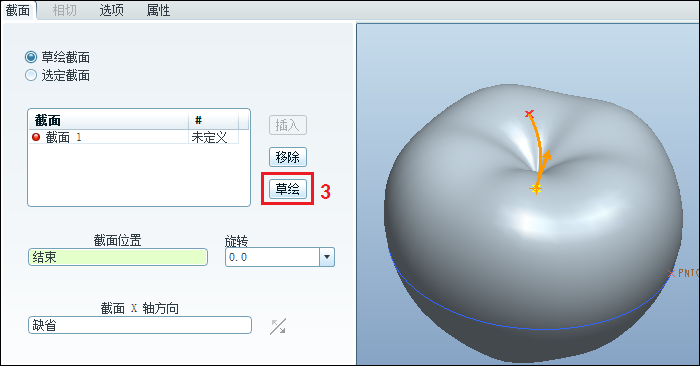

再次点击【插入】,选择扫描轨迹的另一端作为草绘放置点,点击草绘,绘制如下的截面。

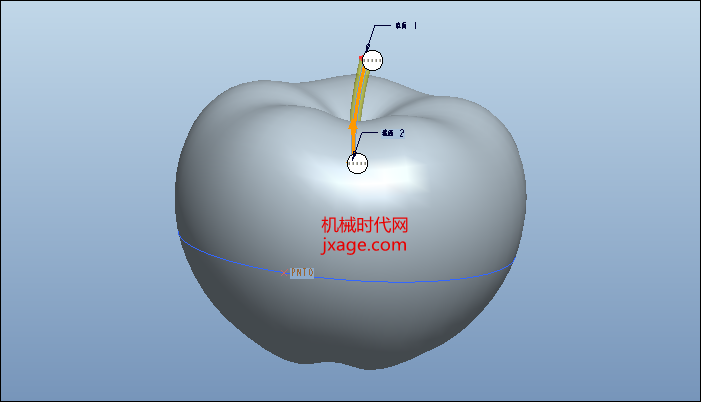

点击勾号完成。

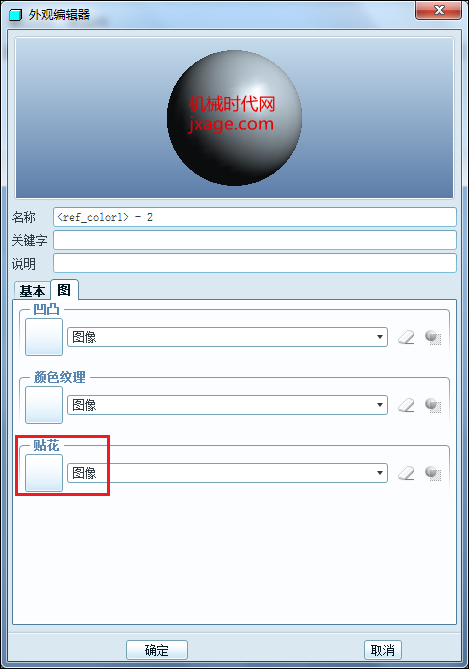

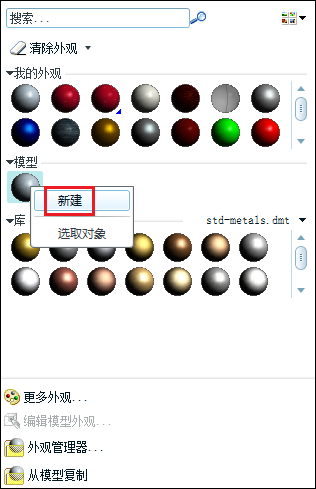

8.上色。点击【外观库】,新建一个模型。

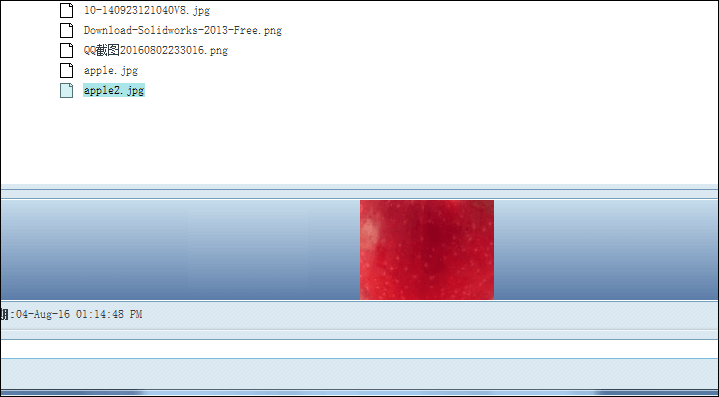

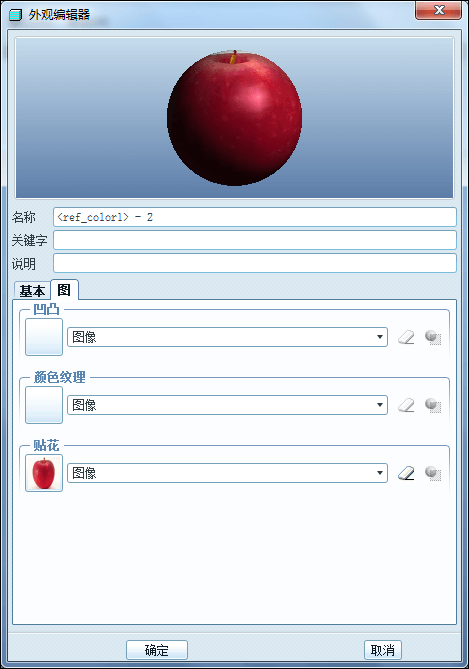

点击【贴花】,打开电脑里保存的图片。

点击完成,图片就被添加进来了。

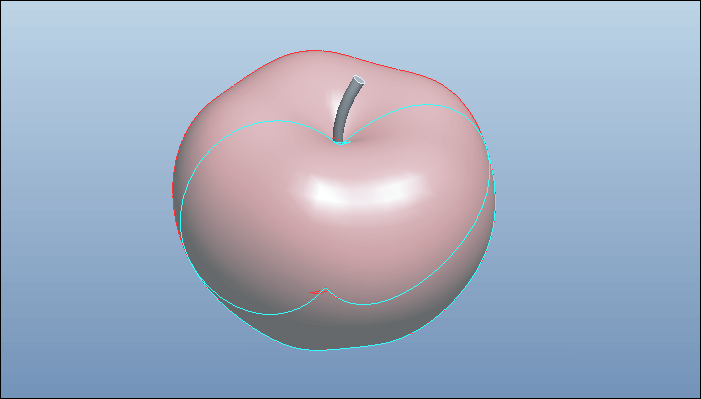

选择模型进行贴图。

对树枝部分进行着色。

9.完成。
