Proe如何更改草绘平面?

ZDJ
管理员
1332
文章
0
粉丝
Creo技巧评论12,5648字数 240阅读模式

有时候我们草绘快要完成的时候突然发现选错了草绘平面,放弃这个草绘的话会很憋屈,其实大可不必,其实草绘平面是可以更改的。

方法:

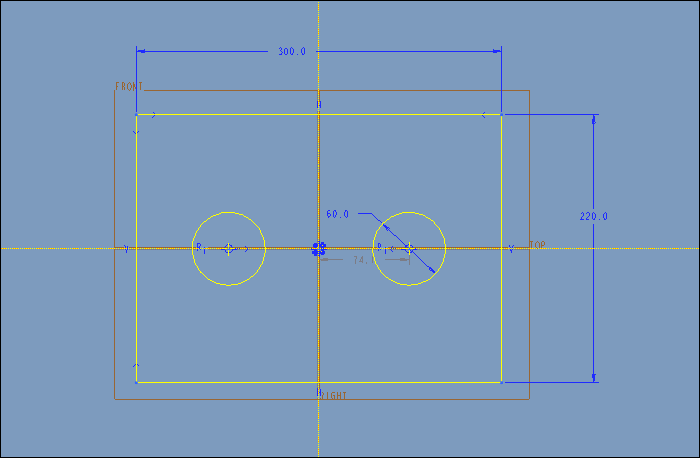

1.我们先在FRONT平面,绘制如下草绘。

Proe如何更改草绘平面?-图片1

绘制完成后,点击勾号退出草绘。

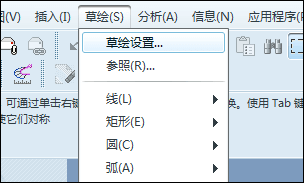

2.如何将草绘平面改到TOP平面呢?很简单。在模型树选中草绘,鼠标右击选择【编辑定义】,再次进入草绘。点击【草绘】-【草绘设置】。

Proe如何更改草绘平面?-图片2

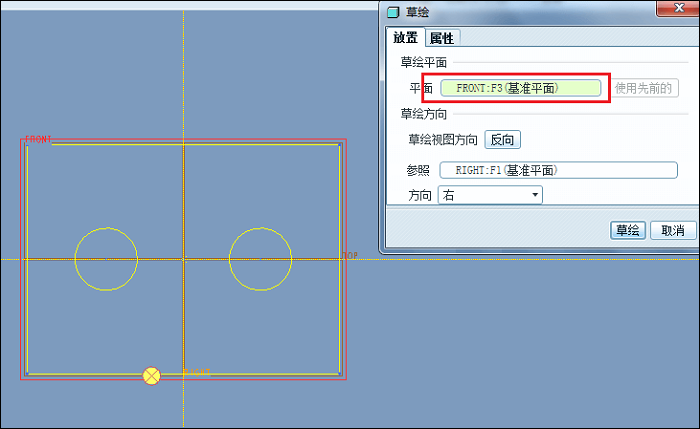

3.弹出草绘窗口,如下图所示。将草绘平面FRONT进行移除。

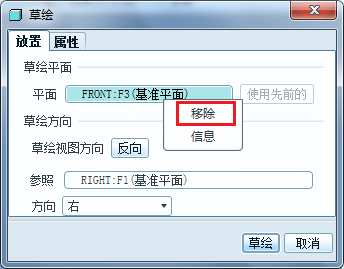

Proe如何更改草绘平面?-图片3

Proe如何更改草绘平面?-图片4

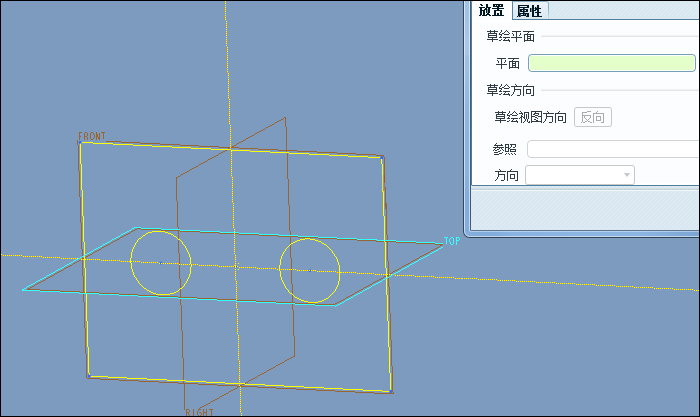

4.再选择TOP平面。

Proe如何更改草绘平面?-图片5

草绘参照按照系统默认的平面,点击【草绘】,进入草绘环境。

Proe如何更改草绘平面?-图片6

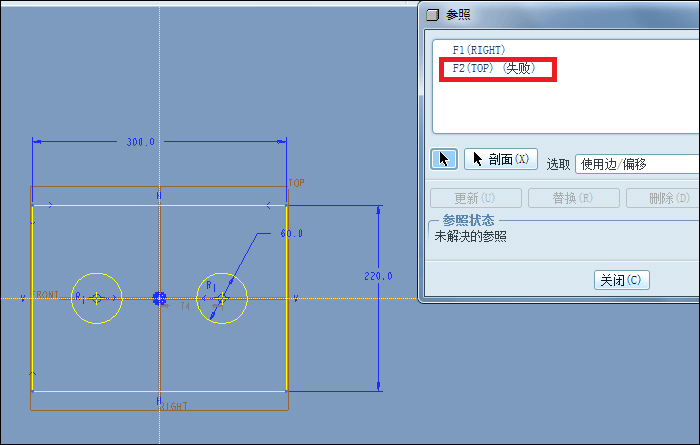

5.此时会再次进入草绘,会出现参照窗口,这里需要重新设置参照,我们点击对称中心线作为参照即可。

Proe如何更改草绘平面?-图片7

我们会发现,草绘依然保持原有的对称性。
