Proe竞赛练习题(17)

完成结果:

文章末尾下载模型和练习题

方法:

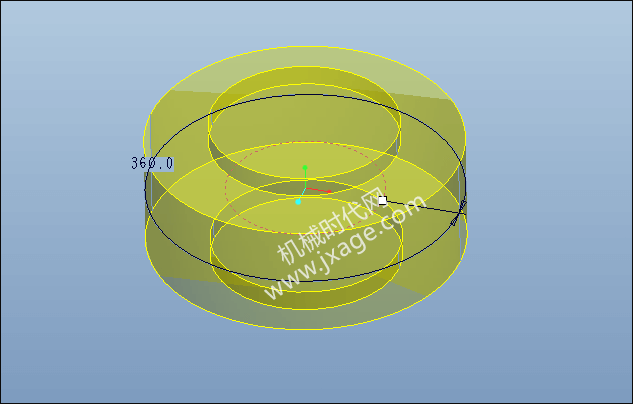

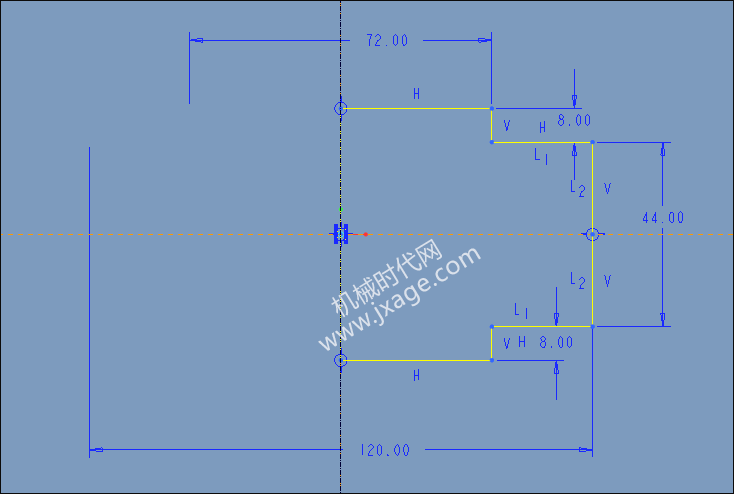

1.点击旋转,在FRONT平面上绘制如下图所示的旋转截面。

点击勾号完成旋转。

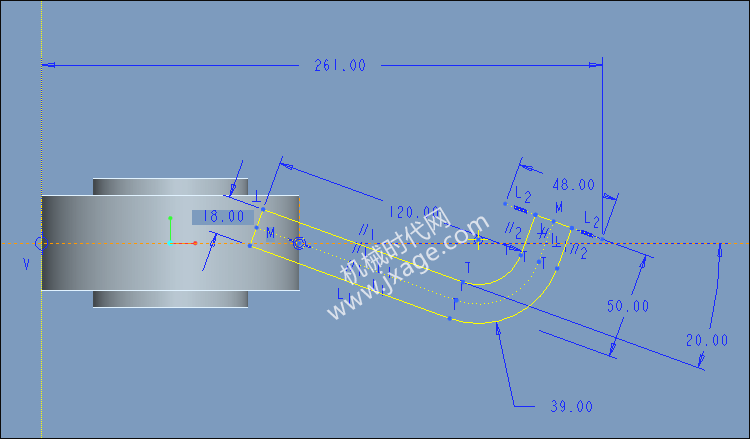

2.点击拉伸,在FRONT平面绘制如下图所示的草图。

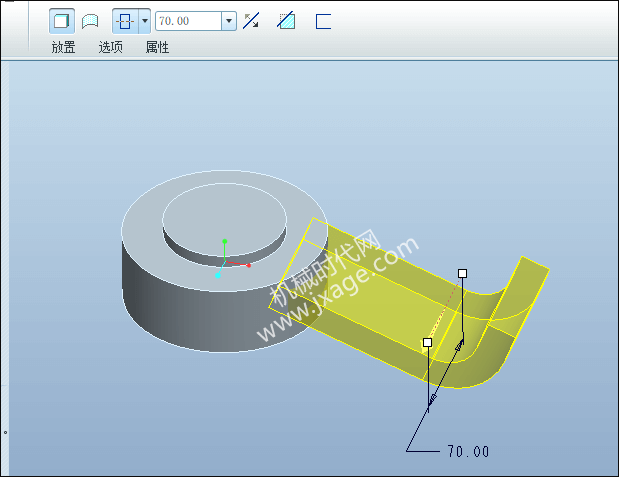

对称拉伸,设置拉伸高度70mm。

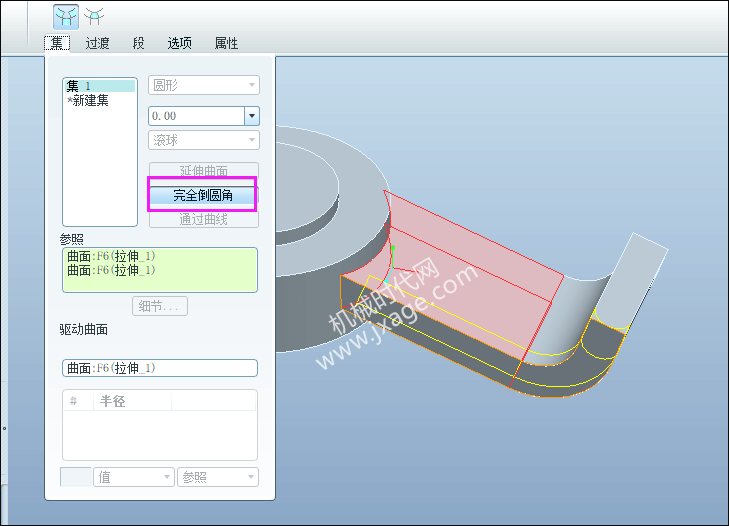

3.倒完整圆角。

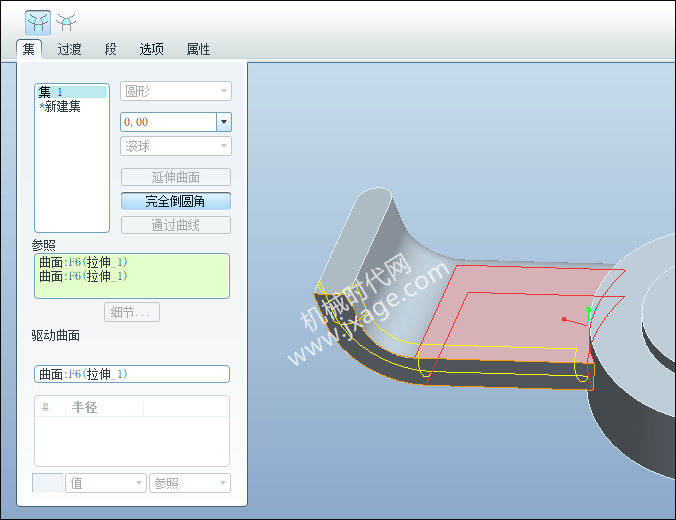

再次倒完整圆角。

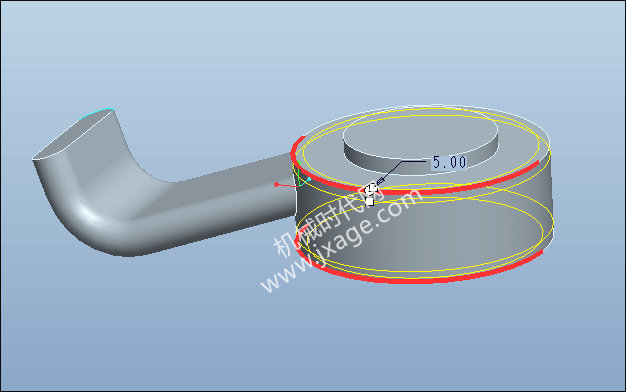

倒圆角,圆角值为5。

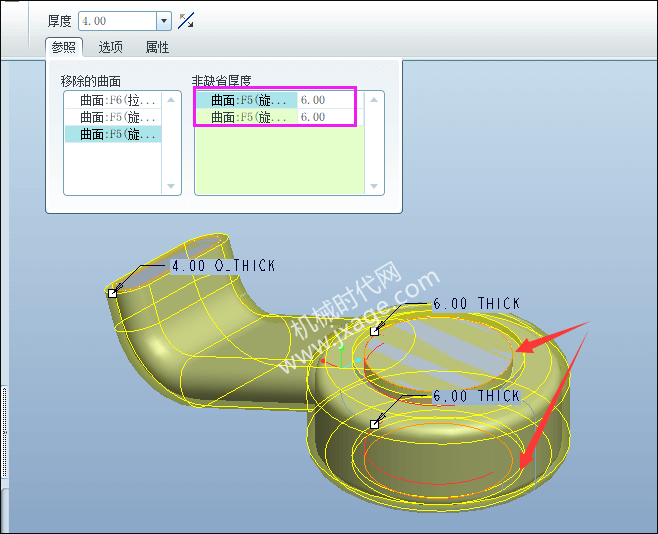

4.抽壳,设置厚度为4mm,调整箭头方向,设置红色箭头所指的部位的厚度为6mm。

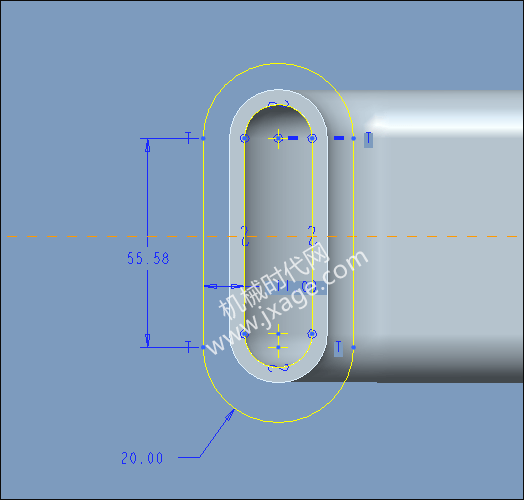

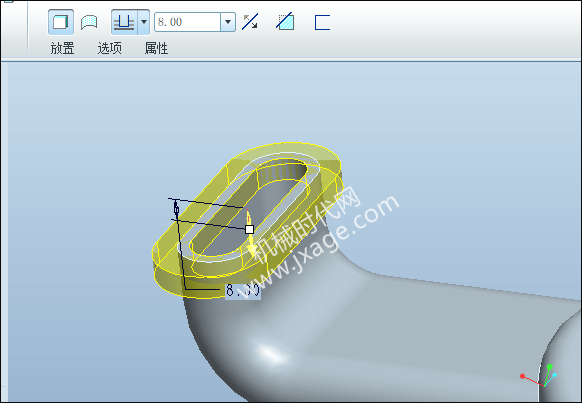

5.点击拉伸,在模型的端面绘制如下图所示的草图。

设置拉伸高度8mm。

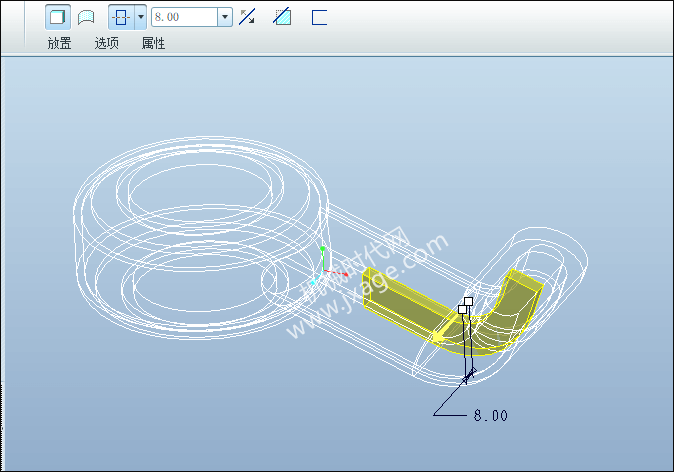

6.点击拉伸,在FRONT平面绘制如下图所示的草图。

对称拉伸,设置拉伸高度8mm。

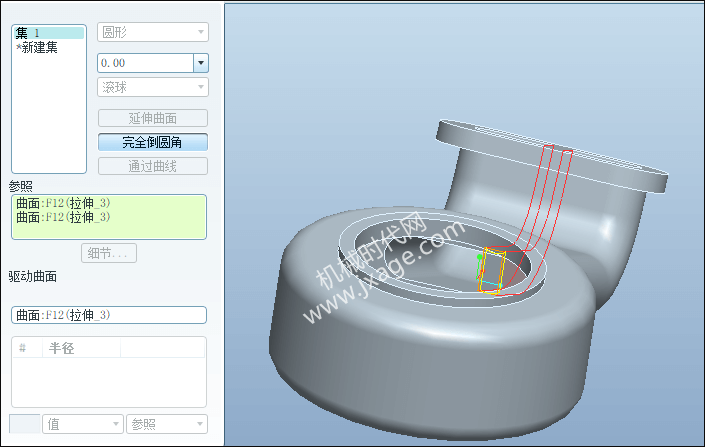

7.倒完整圆角。

8.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
