完成结果:

Proe竞赛练习题(16)-图片1

文章末尾下载模型和练习题

方法:

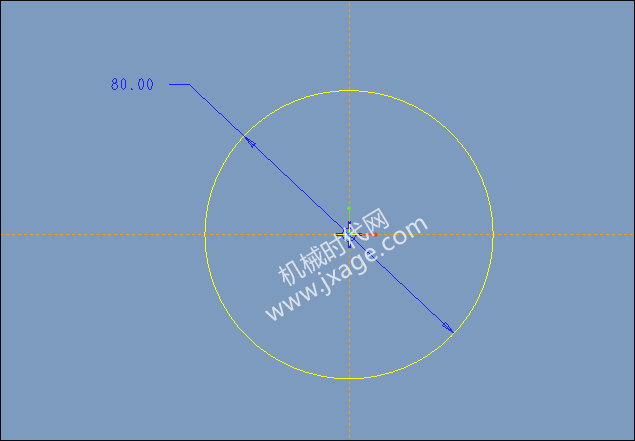

1.点击拉伸,在FRONT平面绘制如下图所示的草图。

Proe竞赛练习题(16)-图片2

类型选择曲面,设置拉伸高度80mm。

Proe竞赛练习题(16)-图片3

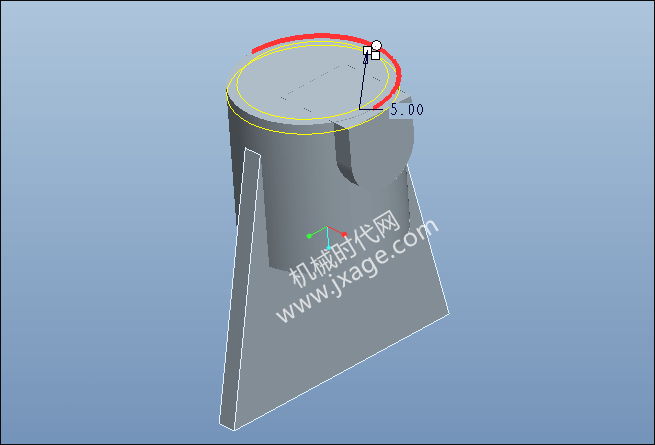

2.点击拉伸,在RIGHT平面绘制如下图所示的草图。

Proe竞赛练习题(16)-图片4

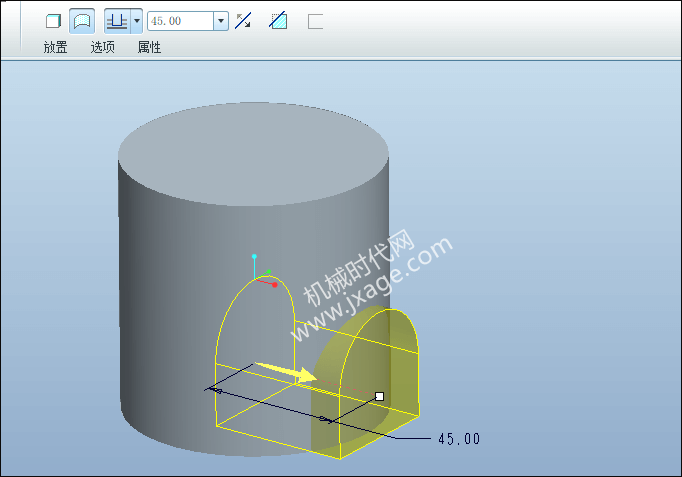

类型选择曲面,设置拉伸高度45mm。

Proe竞赛练习题(16)-图片5

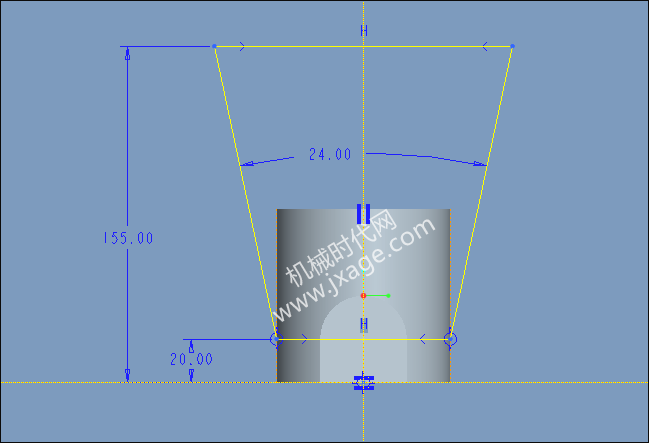

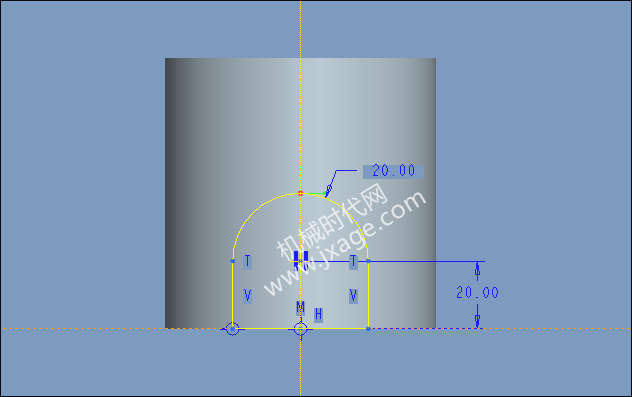

3.点击拉伸,在RIGHT平面绘制如下图所示的草图。

Proe竞赛练习题(16)-图片6

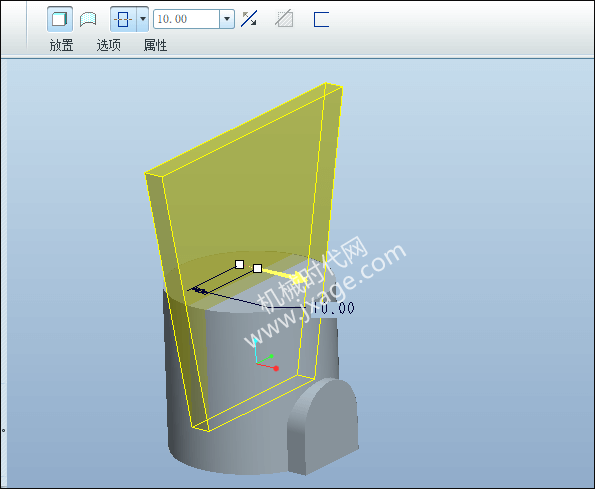

类型选择实体,两侧对称拉伸,设置拉伸高度10mm。

Proe竞赛练习题(16)-图片7

4.倒圆角。

Proe竞赛练习题(16)-图片8

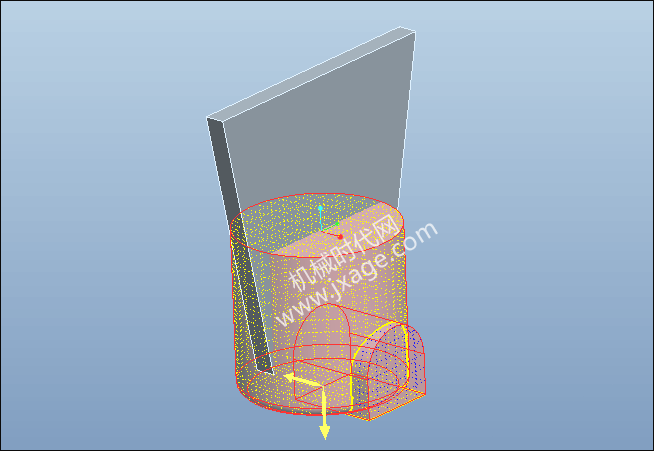

5.将步骤1和步骤2的两个拉伸曲面进行合并,如下图所示。

Proe竞赛练习题(16)-图片9

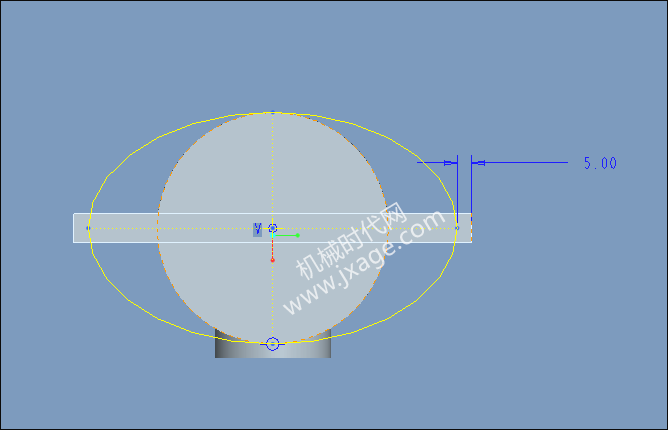

6.在模型的顶面绘制如下图所示的椭圆。

Proe竞赛练习题(16)-图片10

完成。

Proe竞赛练习题(16)-图片11

7.绘制如下图所示的两条黄色直线作为草绘。

Proe竞赛练习题(16)-图片12

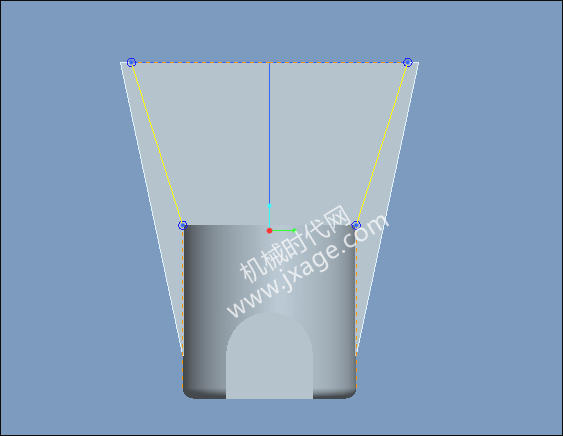

8.绘制如下图所示的两条黄色直线作为草绘。

Proe竞赛练习题(16)-图片13

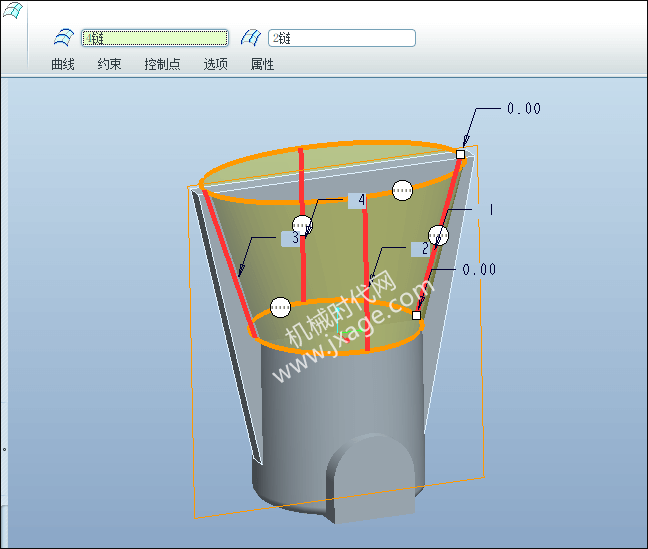

9.点击边界混合,在第一方向按住Ctrl依次选择4条直线(步骤7和步骤8的草绘),在第二方向选择步骤6的椭圆,然后按住Ctrl键选择拉伸1曲面的上端边线。

Proe竞赛练习题(16)-图片14

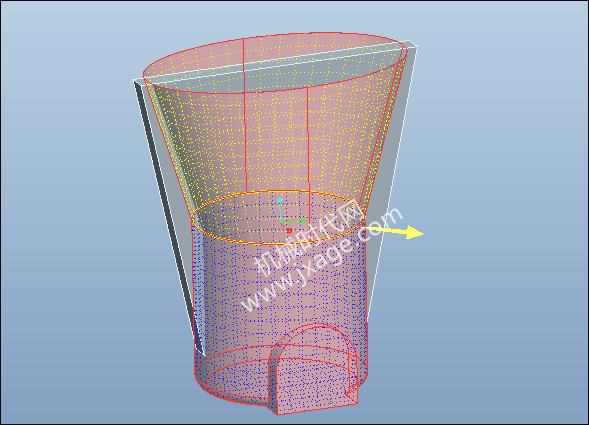

10.将上一步的边界混合曲面和步骤5的曲面再次进行合并。

Proe竞赛练习题(16)-图片15

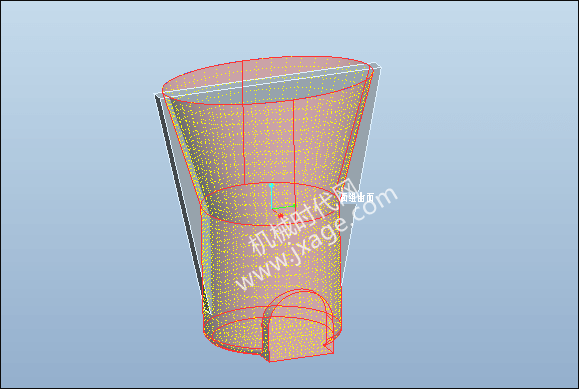

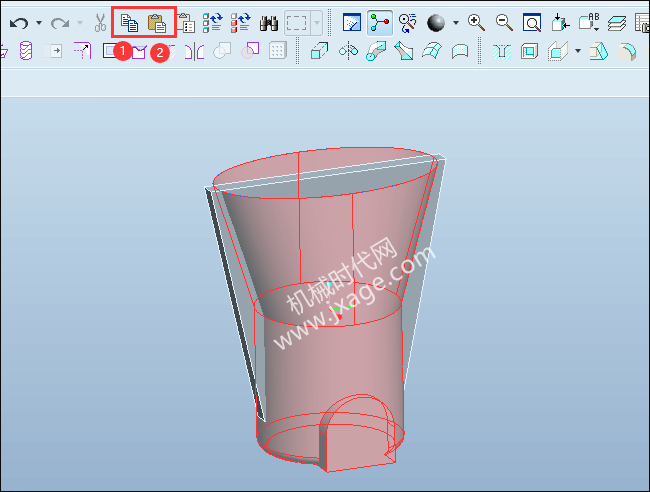

11.复制曲面。后面会进行实体化切除操作,执行这个操作之后,用来切除的曲面会消失,因此我们复制一个曲面。

选择合并后的曲面,点击【复制】-【粘贴】,如下图所示。

Proe竞赛练习题(16)-图片16

点击勾号完成。

Proe竞赛练习题(16)-图片17

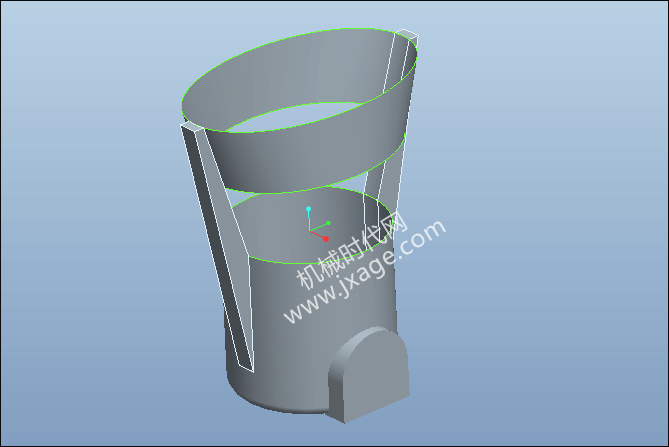

12.实体化切除。选择上一步的合并曲面,点击实体化,选择切除材料,调整好箭头,点击勾号完成。

Proe竞赛练习题(16)-图片18

13.点击拉伸,在RIGHT平面绘制如下图所示的草图。

Proe竞赛练习题(16)-图片19

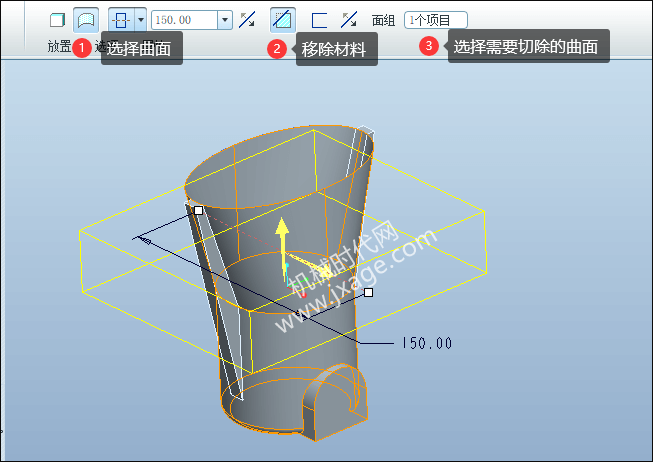

完成之后退出草图,类型选择曲面,点击移除材料按钮,选择前面的复制曲面作为拉伸切除的对象。

Proe竞赛练习题(16)-图片20

完成。

Proe竞赛练习题(16)-图片21

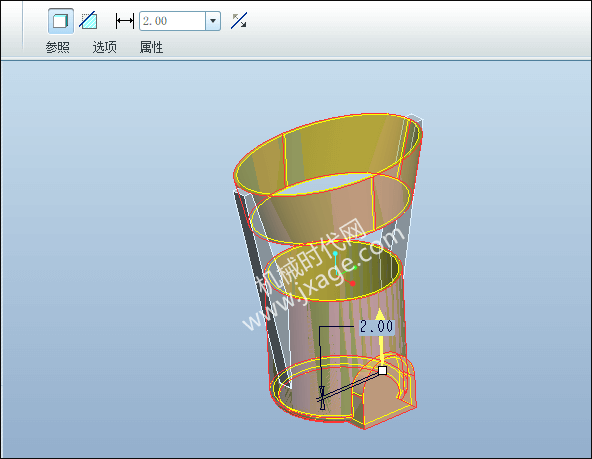

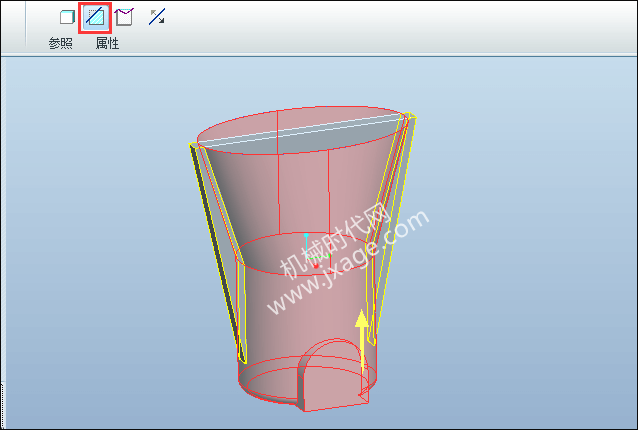

14.选择切除后的曲面,点击加厚,设置厚度为2mm,调整箭头方向,点击勾号完成。

Proe竞赛练习题(16)-图片22

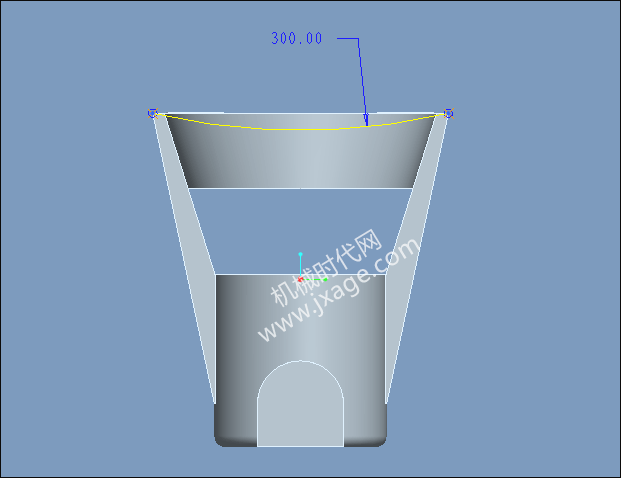

15.点击拉伸,在RIGHT平面绘制如下图所示的草图。

Proe竞赛练习题(16)-图片23

类型选择实体,两侧对称拉伸,点击移除材料按钮。

Proe竞赛练习题(16)-图片24

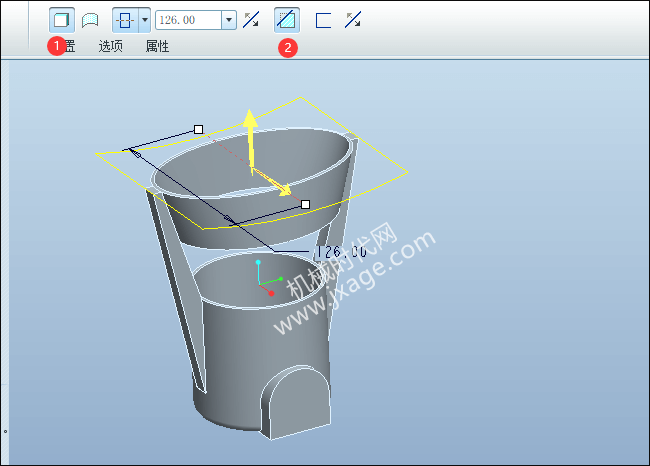

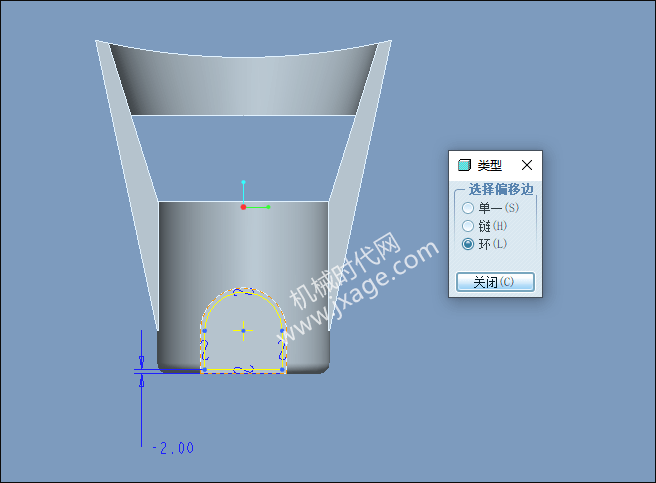

16.点击拉伸,在RIGHT平面绘制如下图所示的草图。

Proe竞赛练习题(16)-图片25

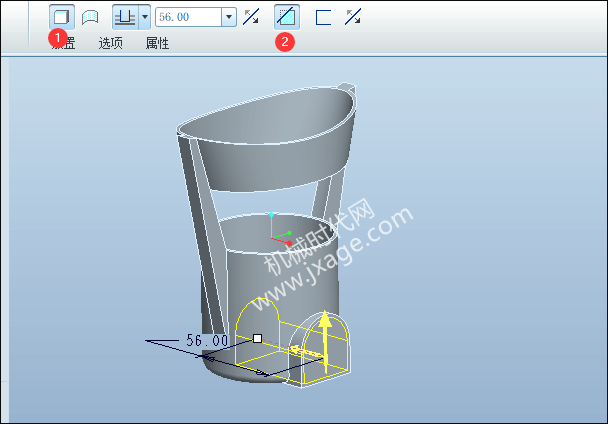

类型选择实体,点击移除材料按钮,拉伸深度56mm。

Proe竞赛练习题(16)-图片26

完成。

Proe竞赛练习题(16)-图片27

模型下载:

此处为隐藏的内容
注册登录后,方可查看
