完成结果:
文章末尾下载模型和练习题
方法:

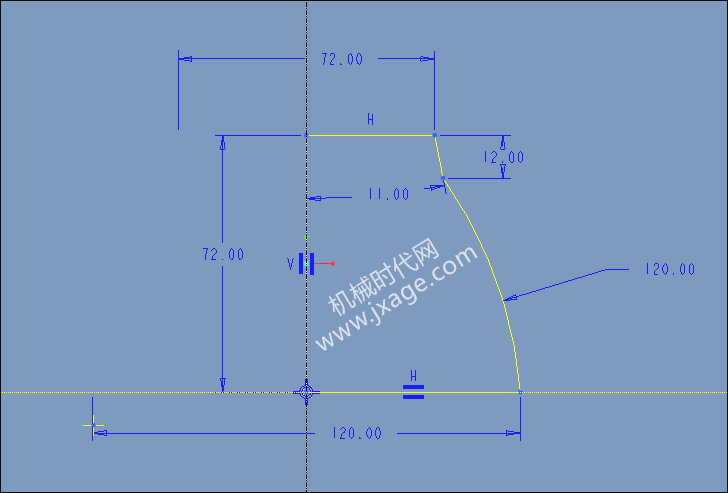

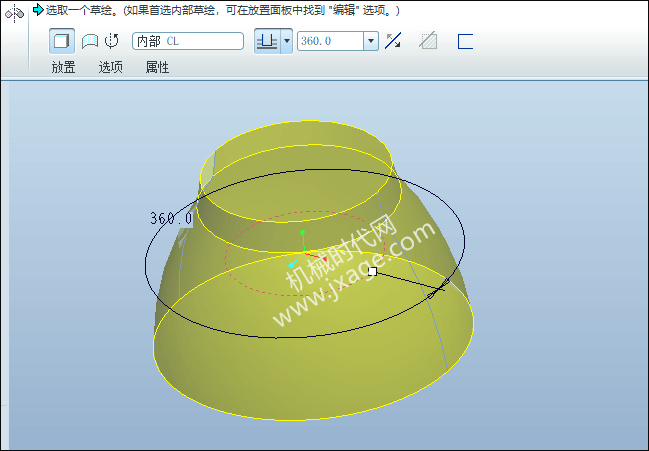

1.点击旋转,在FRONT平面上绘制如下图所示的旋转截面。
退出草绘环境。

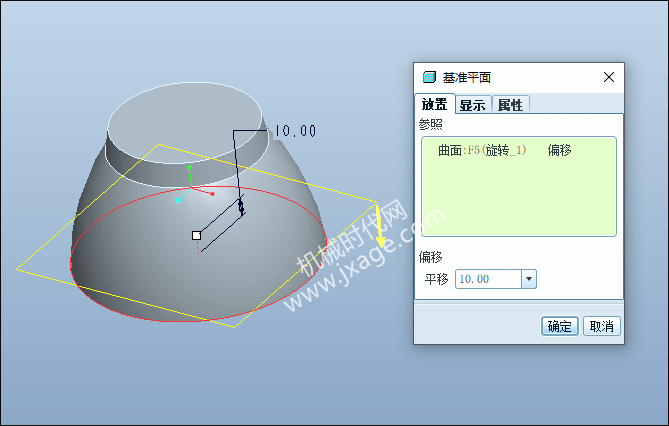

2.新建基准平面。
3.点击拉伸,在上一步创建的基准平面绘制如下图所示的草图。

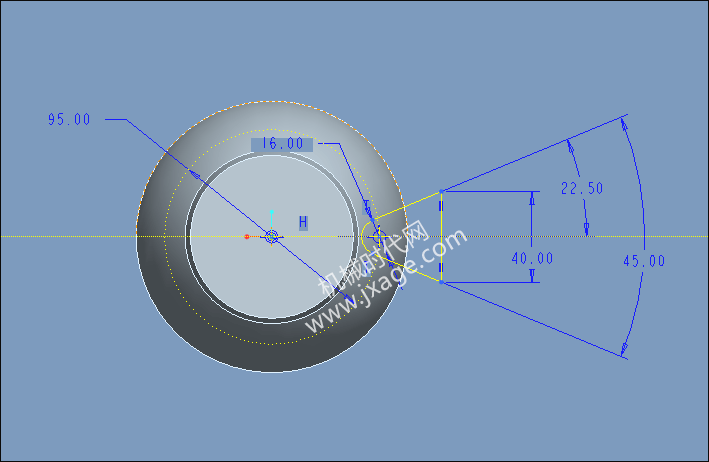

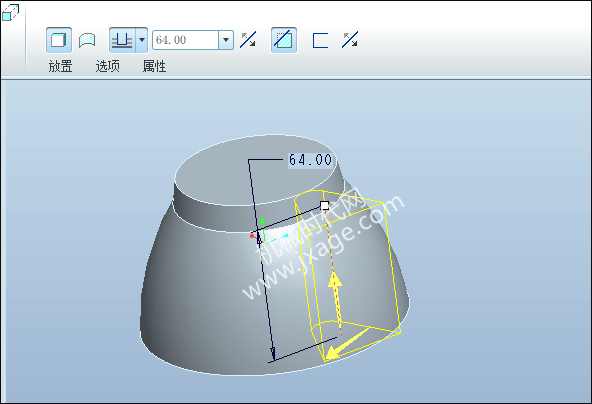

点击切除材料按钮,设置对称拉伸高度64mm。

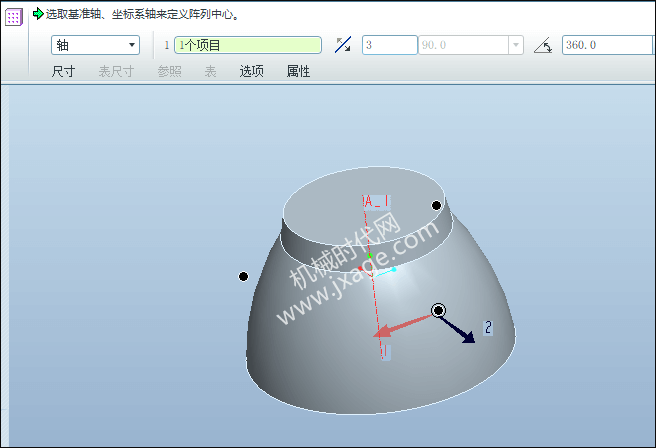

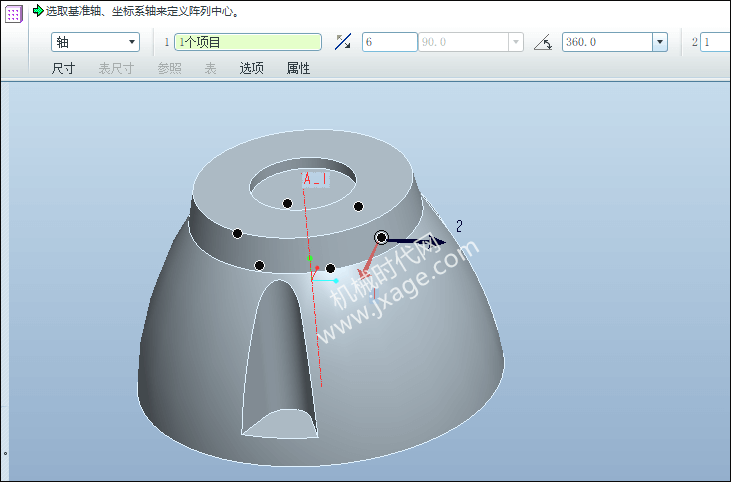

4.选择上一步的拉伸切除特征,鼠标右键选择阵列,阵列类型选择“轴”,阵列数量为3,均匀分布。
5.点击拉伸,在模型的顶面上绘制如下图所示的草图。

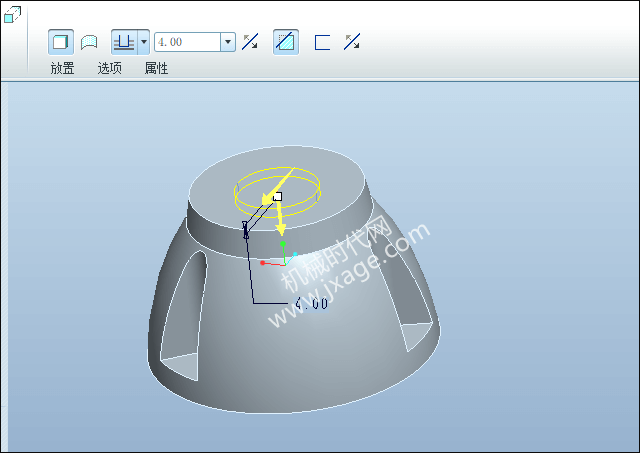

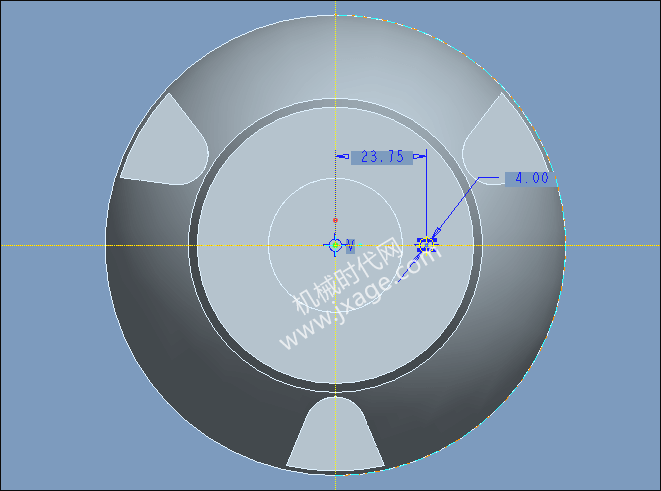

点击切除材料按钮,设置拉伸高度为4mm。

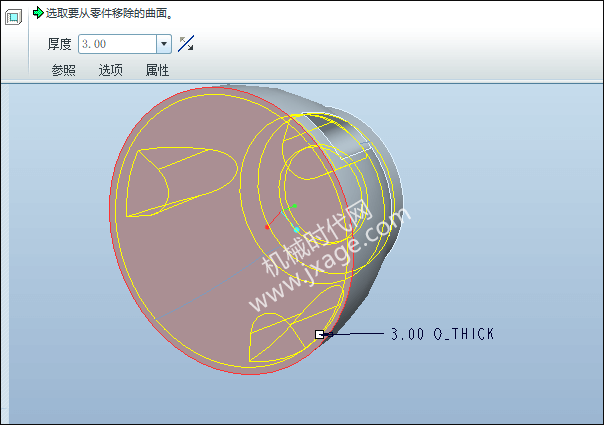

6.抽壳,设置厚度为3mm。
7.点击拉伸,在模型的顶面上绘制如下图所示的草图。

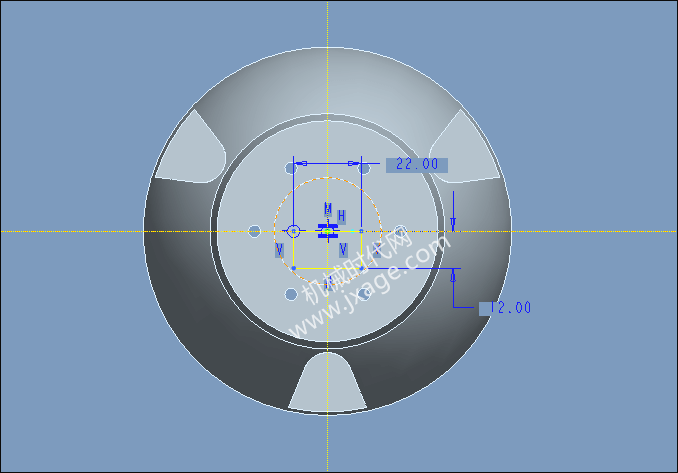

点击切除材料按钮,设置拉伸高度为40mm。
8.选择上一步的拉伸切除特征,鼠标右键选择阵列,阵列类型选择“轴”,阵列数量为6,均匀分布。
9.点击拉伸,在模型的顶面上绘制如下图所示的草图。

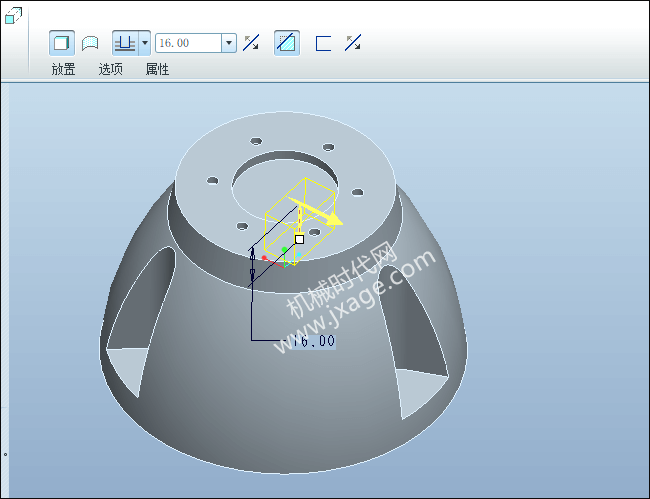

点击切除材料按钮,设置拉伸高度为16mm。
10.点击拉伸,在模型的顶面上绘制如下图所示的草图。

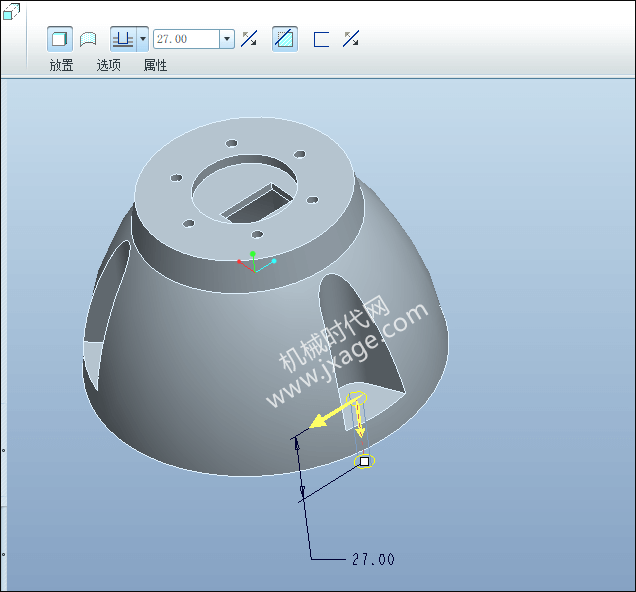

点击切除材料按钮,设置拉伸高度为27mm。

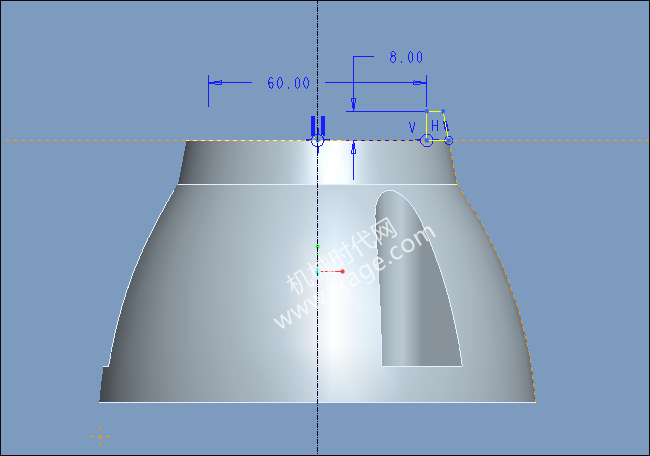

11.点击旋转,在FRONT平面上绘制如下图所示的旋转截面。

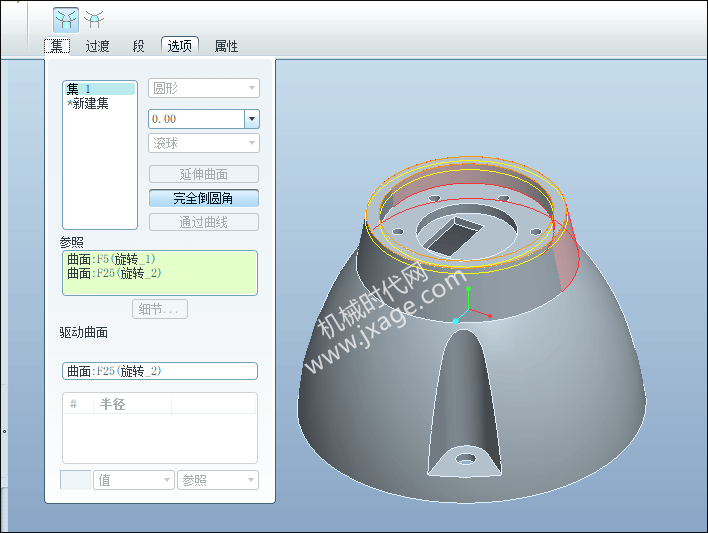

12.完全倒圆角。

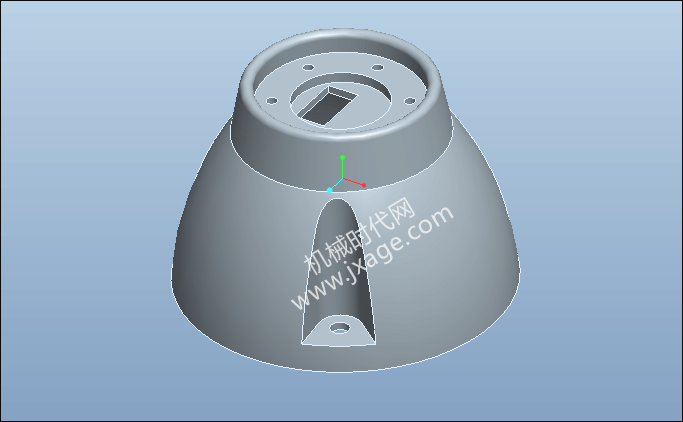

13.完成。
