SolidWorks竞赛练习题(23)

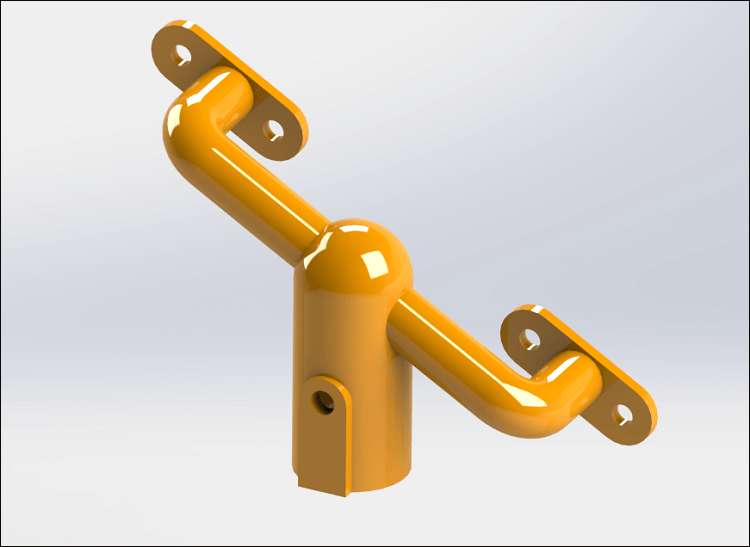

完成结果:

文章末尾下载模型和练习题

方法:

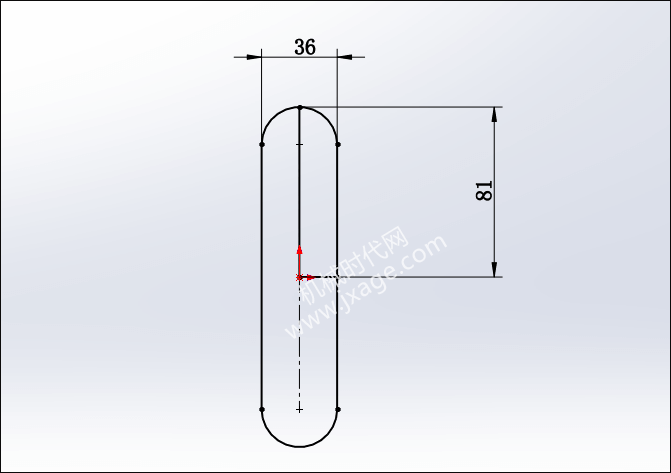

1.点击“旋转凸台/基体”,在前视基准面绘制如下图所示的草图。

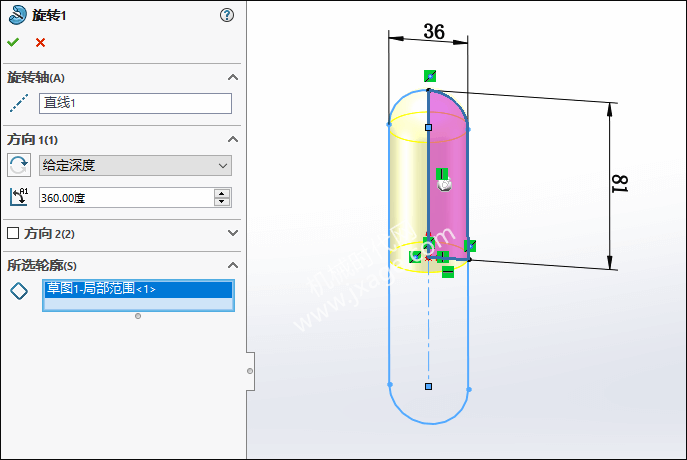

按照下图进行设置,选择草图的局部作为旋转截面。

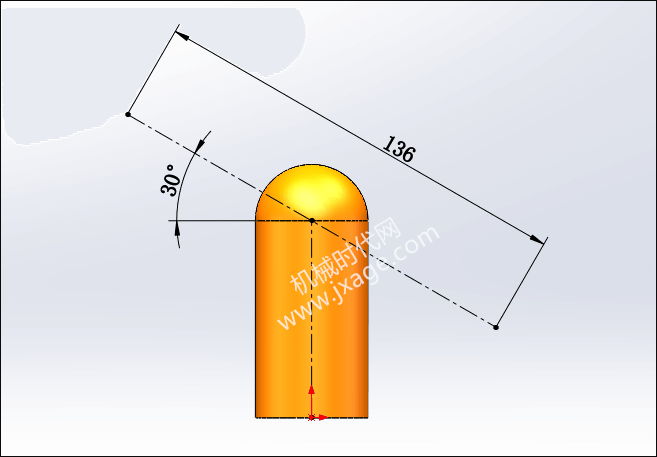

2.在前视基准面绘制如下图所示的草图。

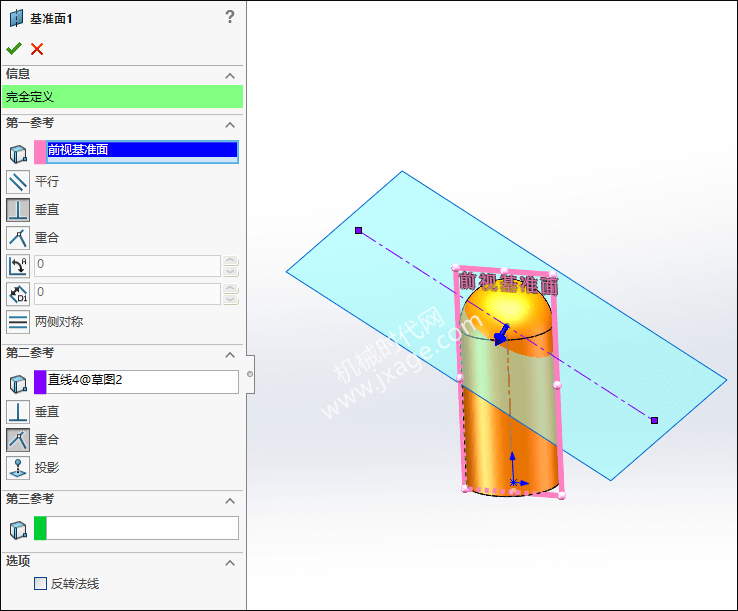

3.创建基准平面1。

3.在上一步创建的基准平面上绘制如下图所示的草图。

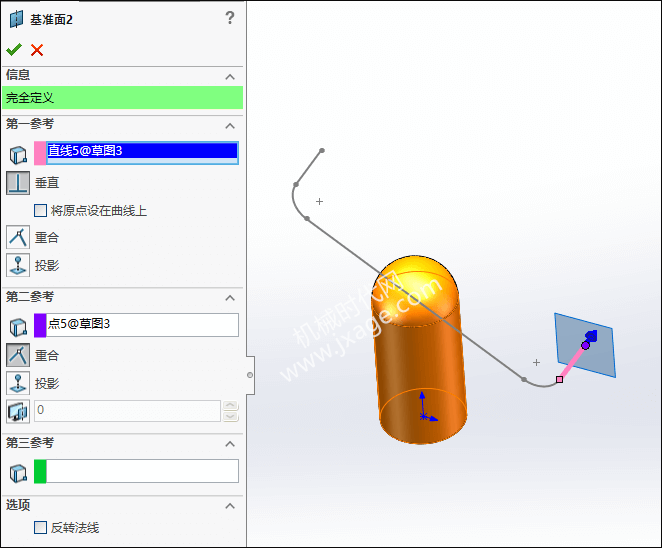

4.创建基准平面2。

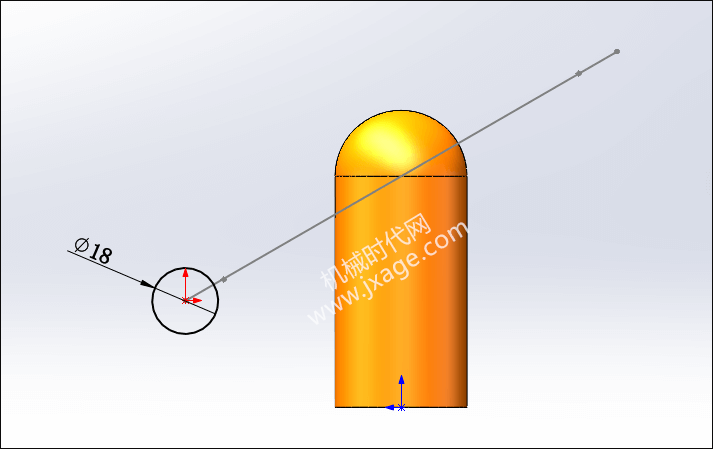

5.在上一步创建的基准平面2上绘制如下图所示的草图。

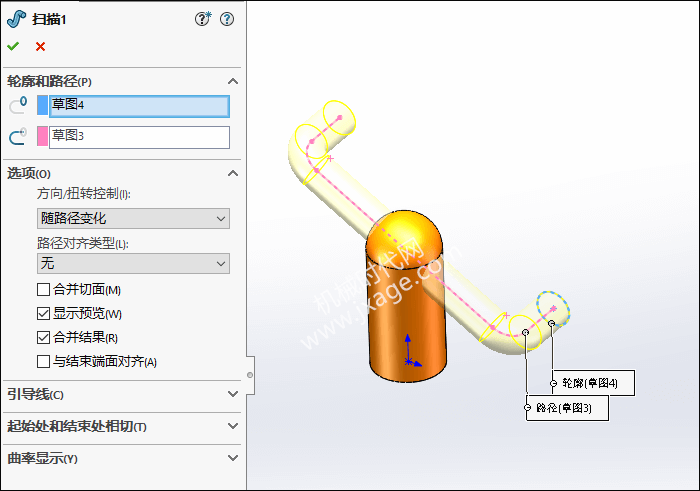

6.点击扫描,依次选择步骤3和步骤5的草绘作为扫描的路径和轮廓。

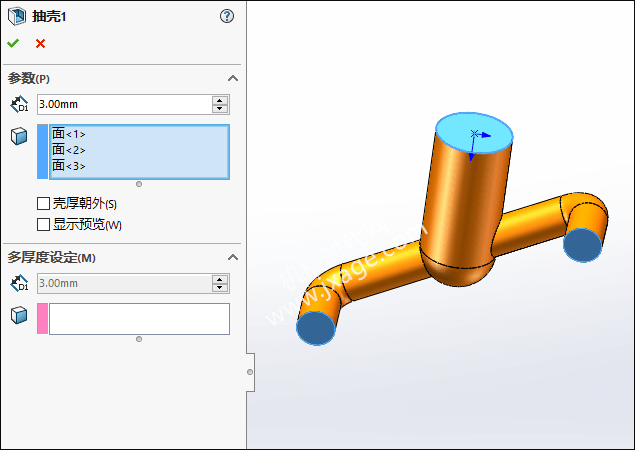

7.抽壳,设置壳的厚度为3mm。

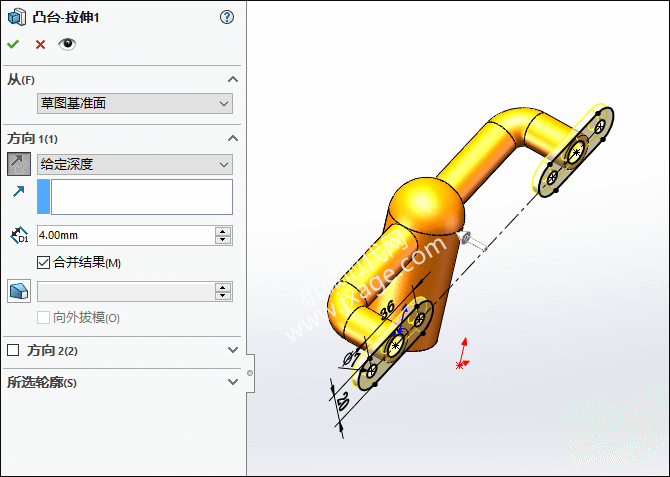

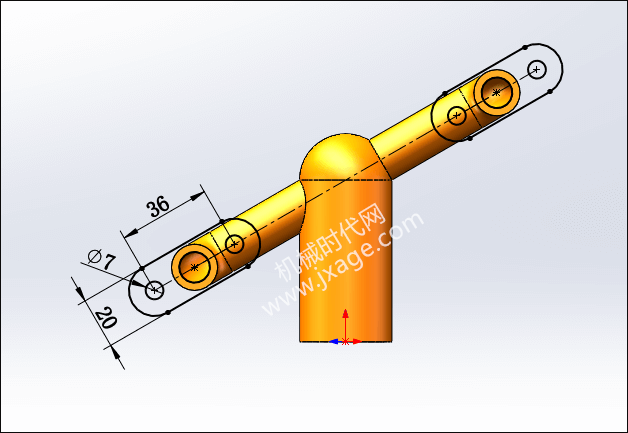

8.点击“拉伸凸台/基体”,在基准平面2绘制如下图所示的草图。

设置拉伸的深度为4mm。

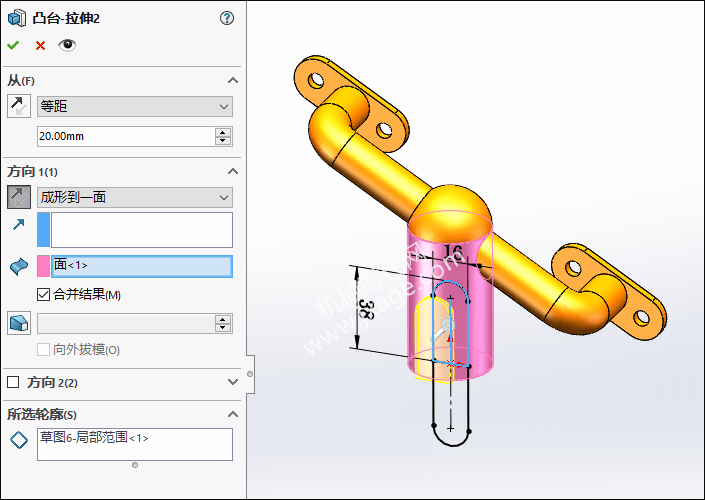

9.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

选择草图的局部作为拉伸的截面。

拉伸开始条件选择为:等距,距离为20mm。拉伸的终止条件为:成形到一面,参考面选择下图红色的圆柱面。

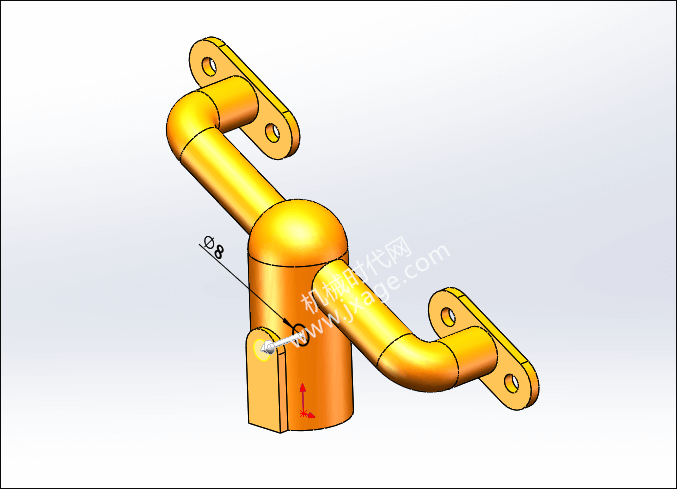

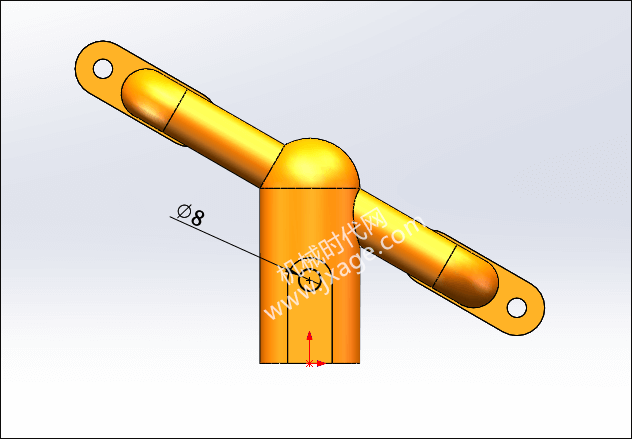

10.点击“拉伸切除”,在模型上绘制如下图所示草绘。

11.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
