Proe竞赛练习题(13)

完成结果:

文章末尾下载模型和练习题

方法:

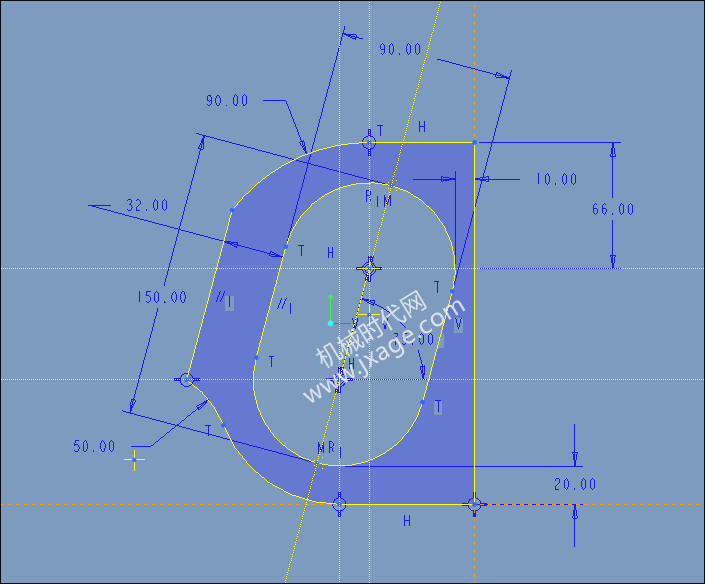

1.点击拉伸,在FRONT平面绘制如下图所示的草图。

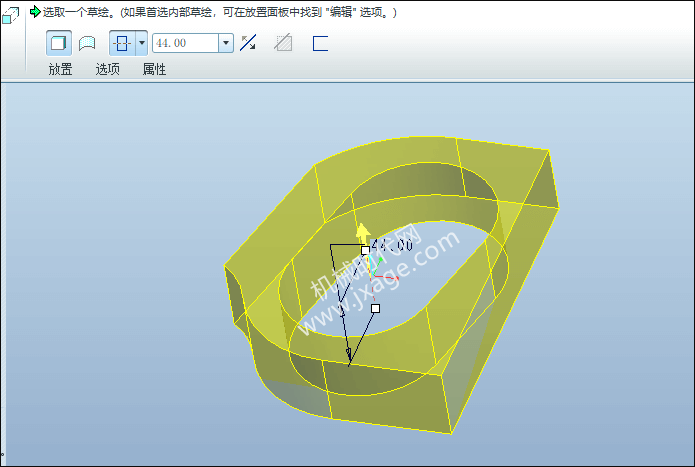

设置对称拉伸高度44mm。

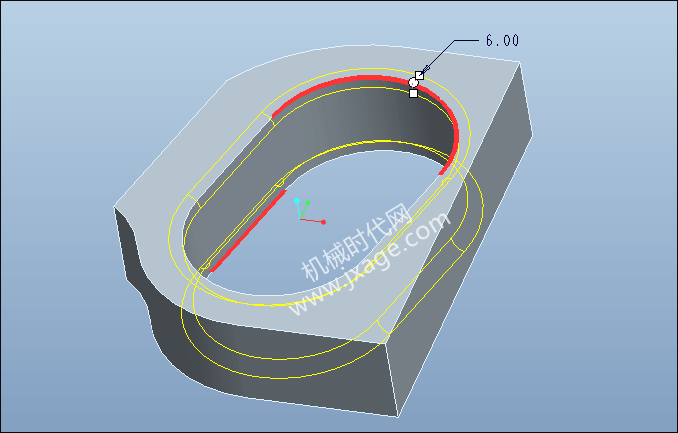

2.倒圆角。

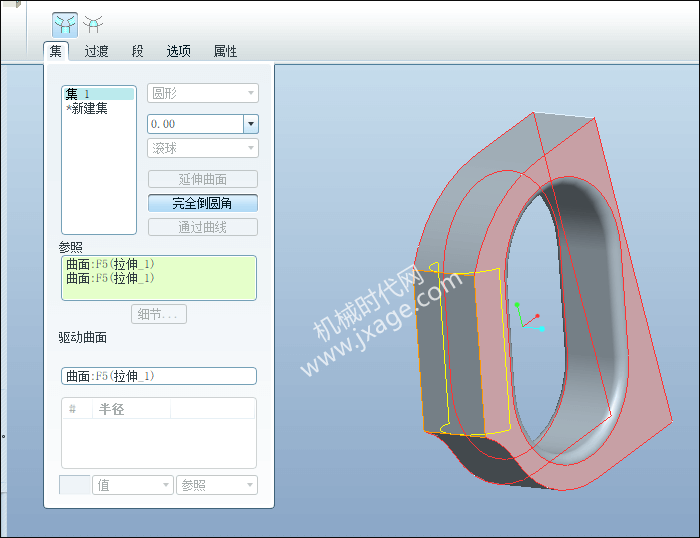

3.倒完整圆角。

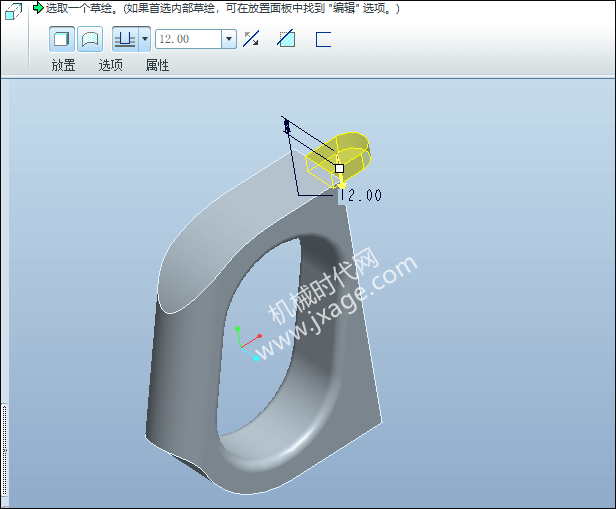

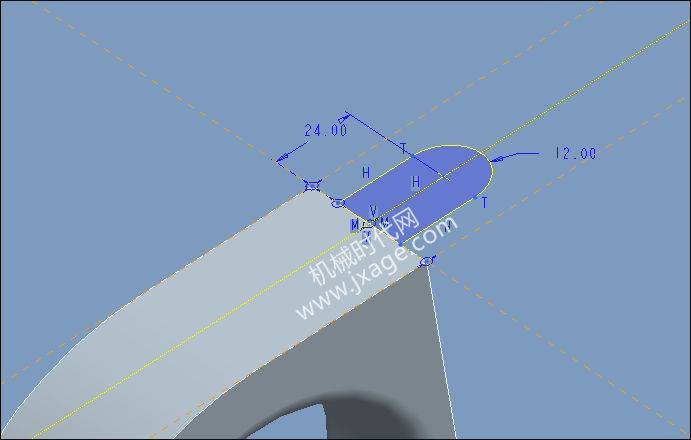

4.点击拉伸,在模型的平面上绘制如下图所示的草图。

设置拉伸高度12mm。

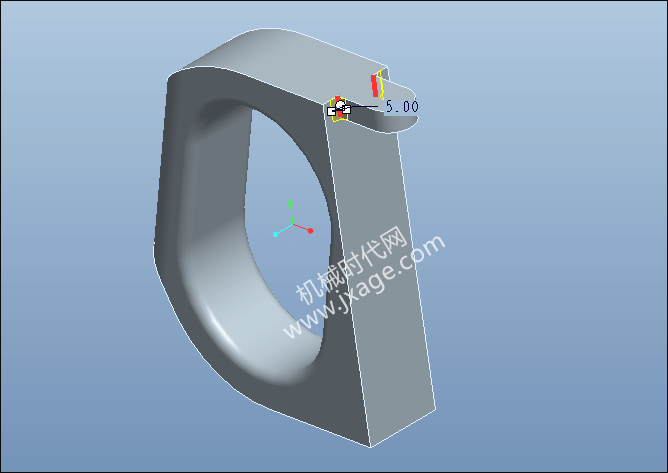

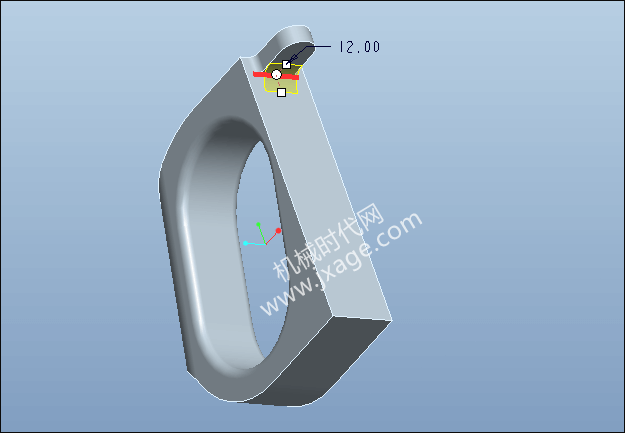

5.倒圆角。

6.倒圆角。

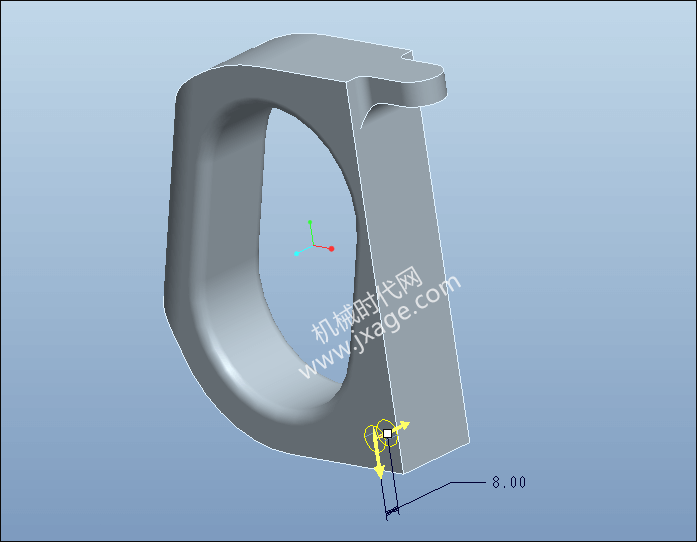

7.点击拉伸,在模型的平面上绘制如下图所示的草图。

点击切除材料按钮,设置拉伸深度8mm。

8.将上一步的拉伸切除特征进行镜像。

9.抽壳,选择如下图所示的3个红色面作为要移除的面,壳厚3mm。

完成抽壳。

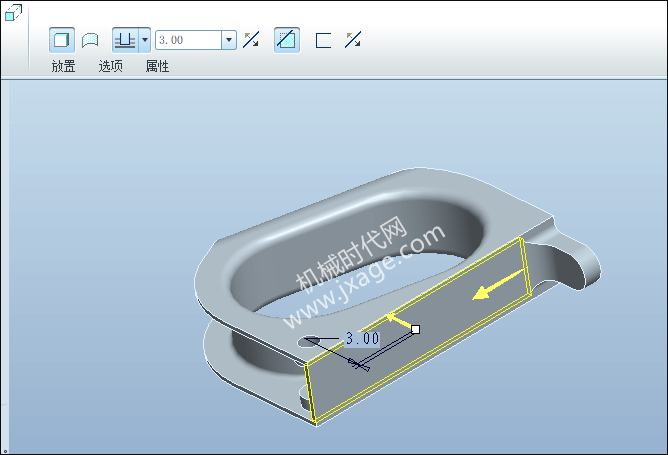

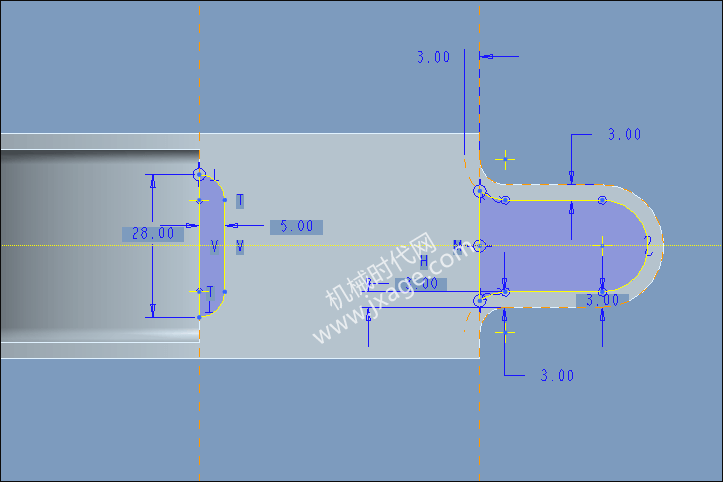

10.点击拉伸,在模型的平面上绘制如下图所示的草图。

点击切除材料按钮,设置拉伸高度3mm。

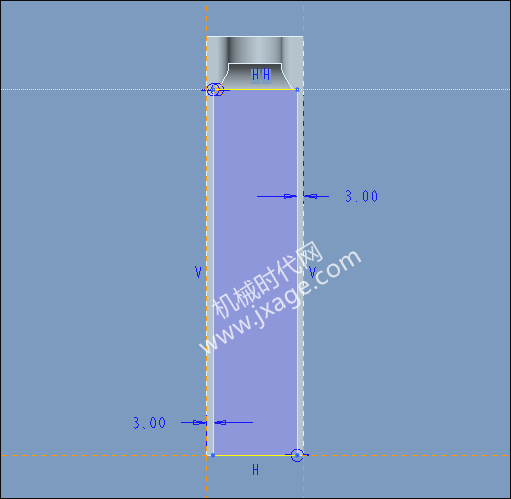

11.点击拉伸,在模型的平面上绘制如下图所示的草图。

点击切除材料按钮,设置拉伸高度3mm。

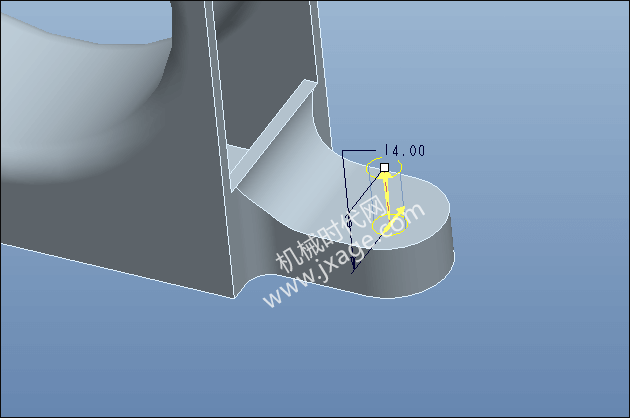

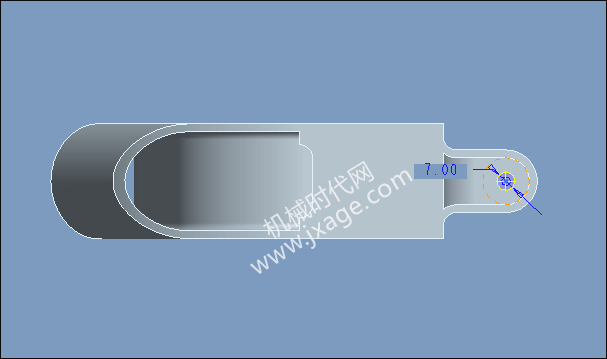

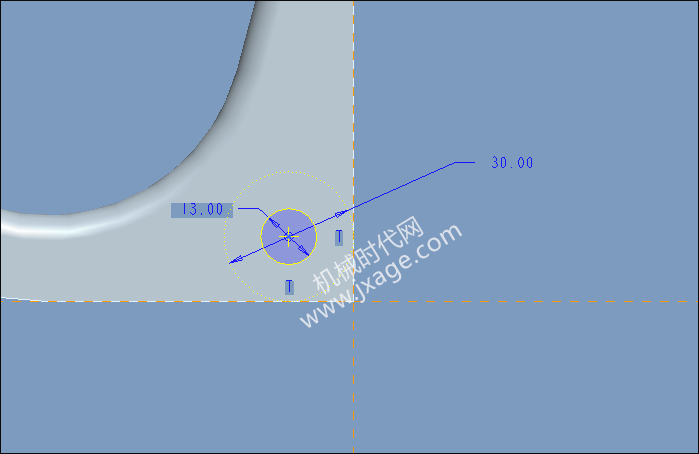

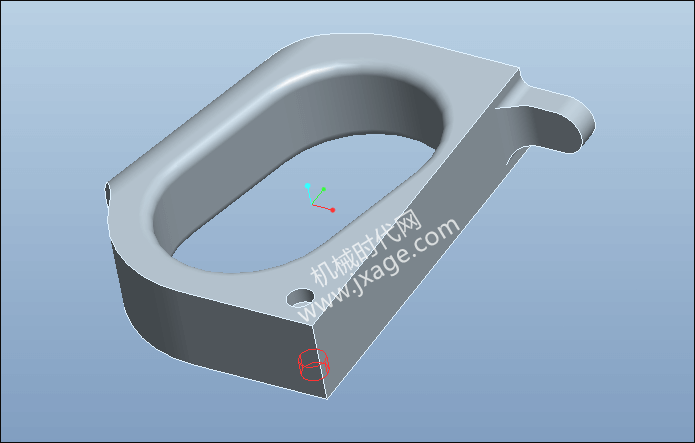

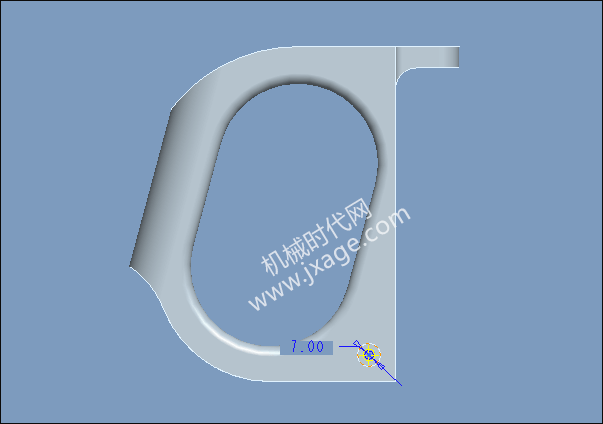

12.通过拉伸切除创建如下图所示的圆孔。

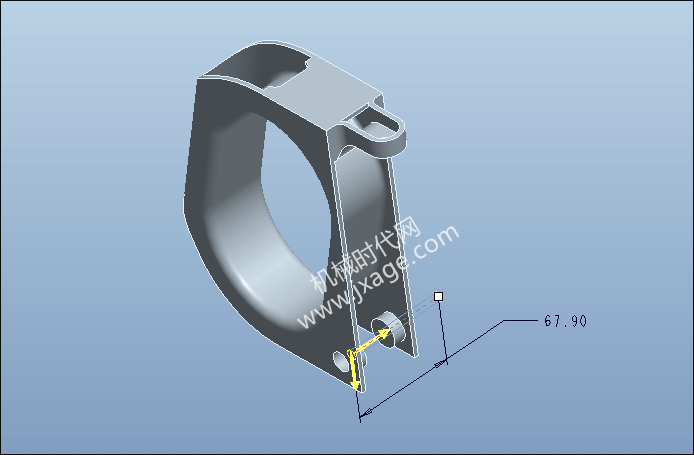

13.再次通过拉伸切除创建如下图所示的圆孔。

完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
