完成结果:

Proe竞赛练习题(14)-图片1

文章末尾下载模型和练习题

方法:

1.点击草绘,在FRONT平面绘制如下图所示的草图。

Proe竞赛练习题(14)-图片2

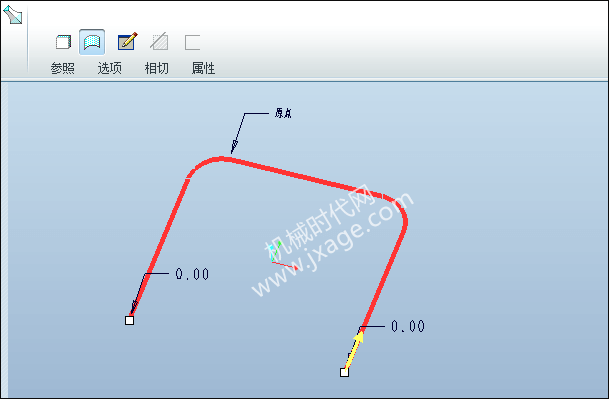

2.点击可变截面扫描,类型选择曲面,选择上一步的草绘曲线作为扫描路径。点击控制面板上的草绘按钮进入草绘环境。

Proe竞赛练习题(14)-图片3

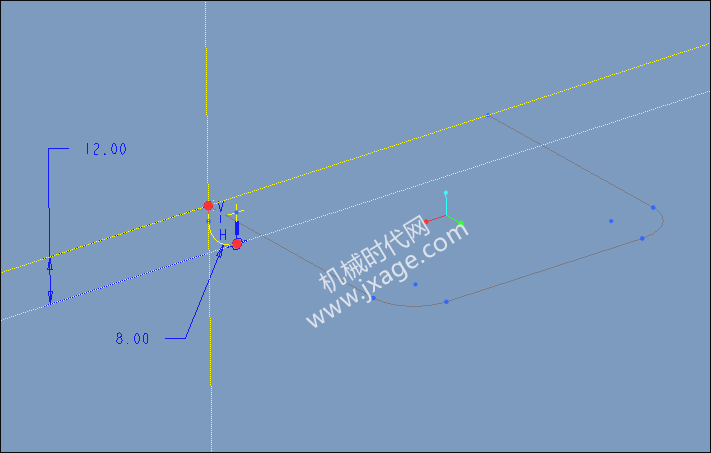

绘制如下图所示的圆弧作为扫描的截面。

Proe竞赛练习题(14)-图片4

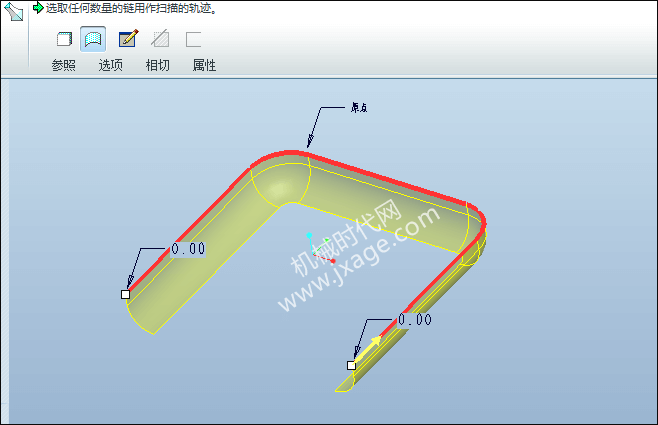

退出草绘环境之后,可以看到如下图所示的结果。

Proe竞赛练习题(14)-图片5

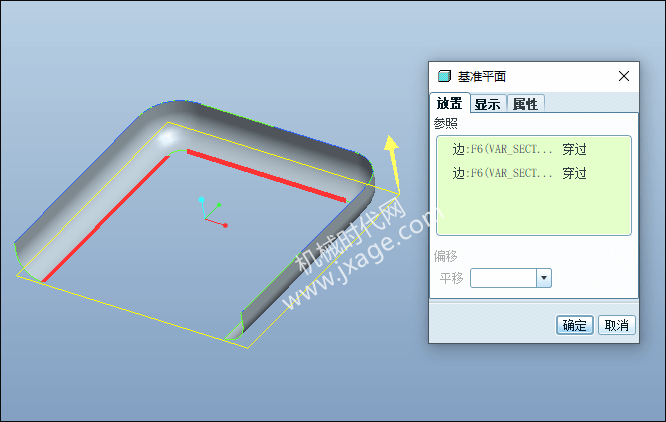

3.创建基准平面DTM1。

Proe竞赛练习题(14)-图片6

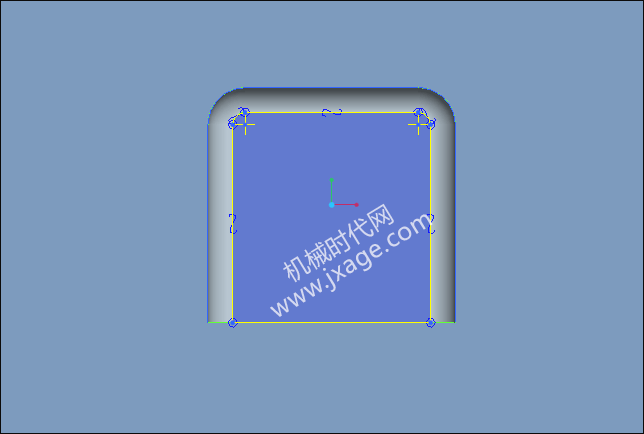

4.点击填充,在上一步创建的基座平面上绘制如下图所示的草绘。

Proe竞赛练习题(14)-图片7

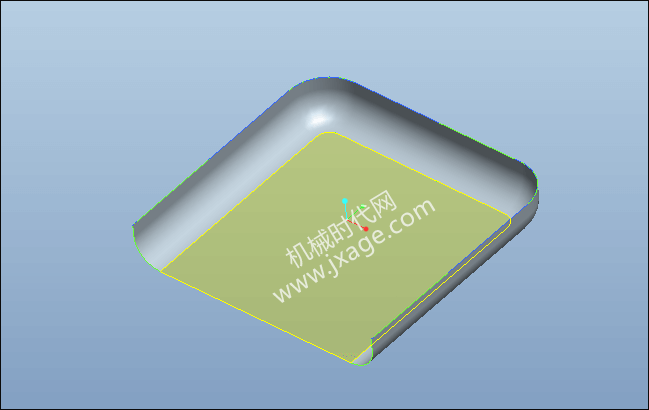

完成。

Proe竞赛练习题(14)-图片8

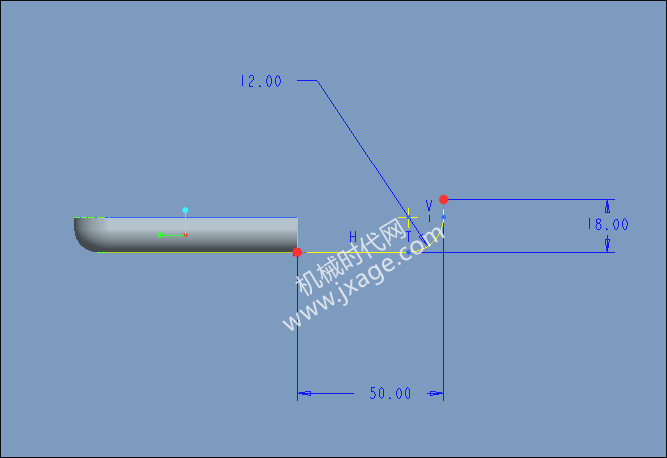

5.点击拉伸,类型选择曲面,在RIGHT平面绘制如下图所示的拉伸截面。

Proe竞赛练习题(14)-图片9

两侧对称拉伸80mm。

Proe竞赛练习题(14)-图片10

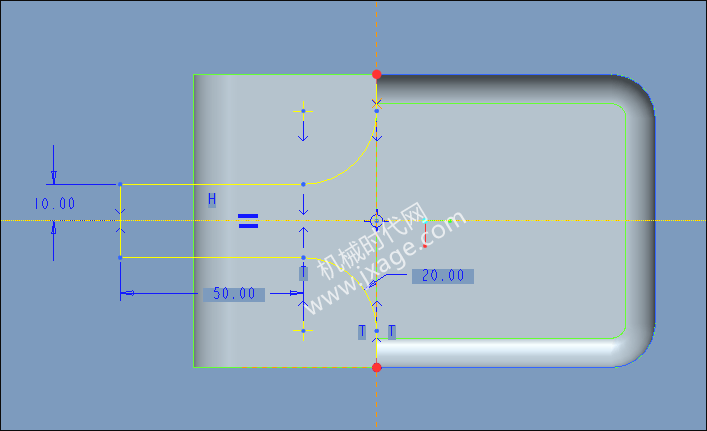

6.点击拉伸,类型选择曲面,在DTM1平面绘制如下图所示的拉伸截面。

Proe竞赛练习题(14)-图片11

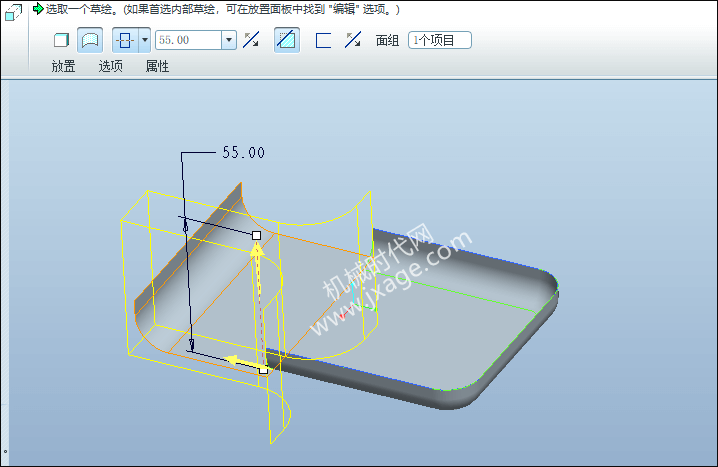

点击移除材料按钮,选择上一步的拉伸曲面作为移除材料的对象,两侧对称拉伸55mm,调整箭头方向。

Proe竞赛练习题(14)-图片12

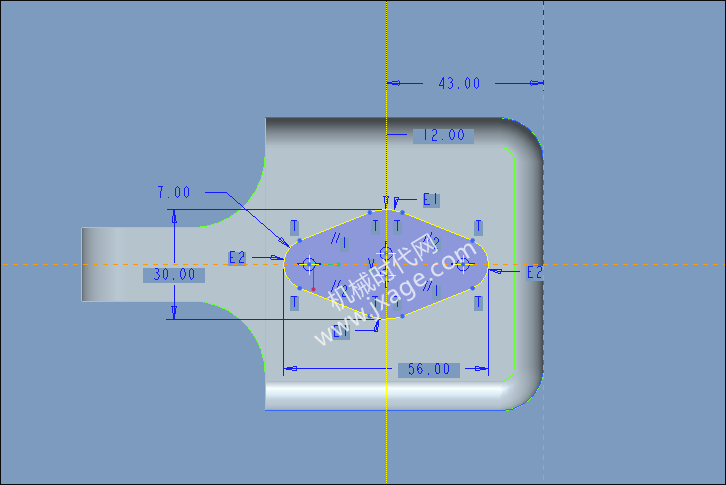

7.点击拉伸,类型选择曲面,在DTM1平面绘制如下图所示的拉伸截面。

Proe竞赛练习题(14)-图片13

点击移除材料按钮,选择橙色方框的曲面作为移除材料的对象。

Proe竞赛练习题(14)-图片14

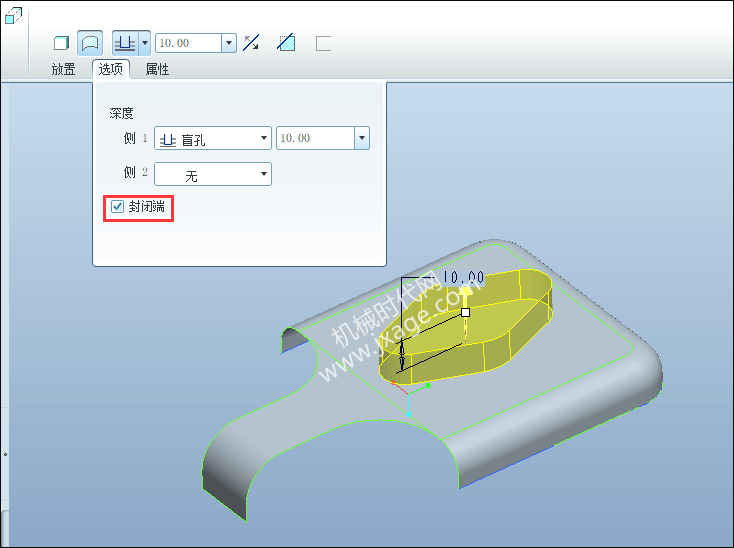

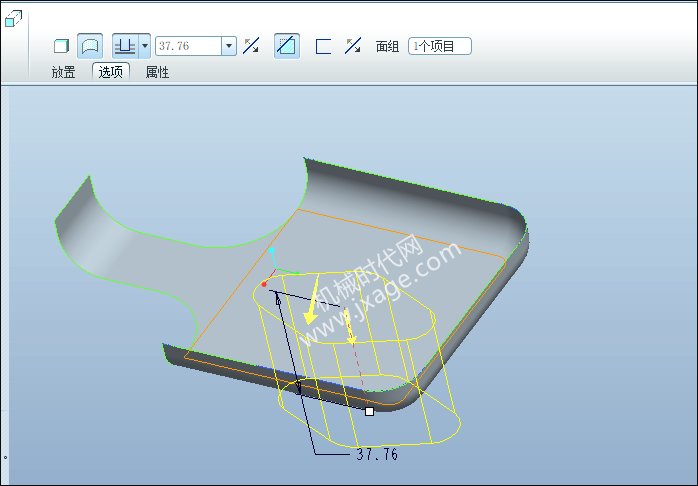

8.点击拉伸,类型选择曲面,在DTM1平面绘制如下图所示的拉伸截面,设置拉伸高度为10mm,勾选选项中的“封闭端”。

Proe竞赛练习题(14)-图片15

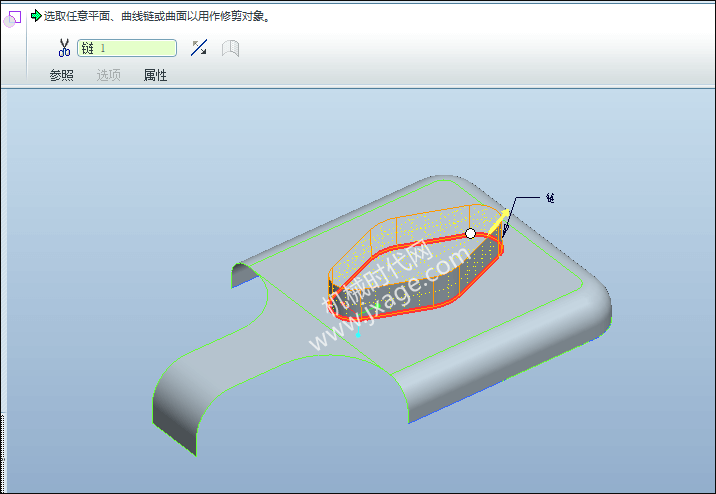

9.选择上一步的拉伸曲面,点击“修剪”,按住shift键依次选择下图的红色边。

Proe竞赛练习题(14)-图片16

调整好箭头的方向,点击勾号完成。

Proe竞赛练习题(14)-图片17

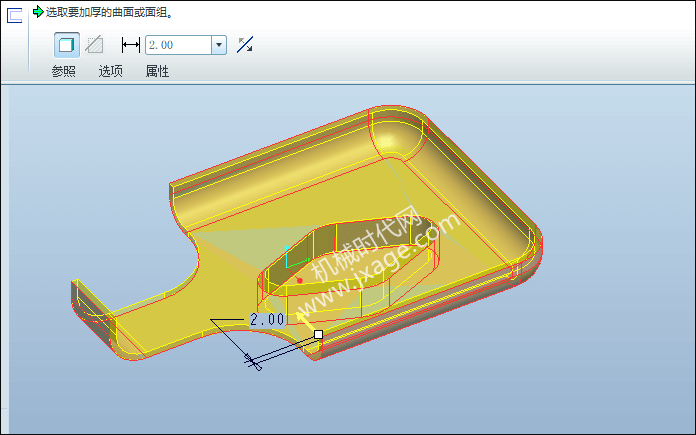

10.将整个曲面进行加厚,厚度为2mm。

Proe竞赛练习题(14)-图片18

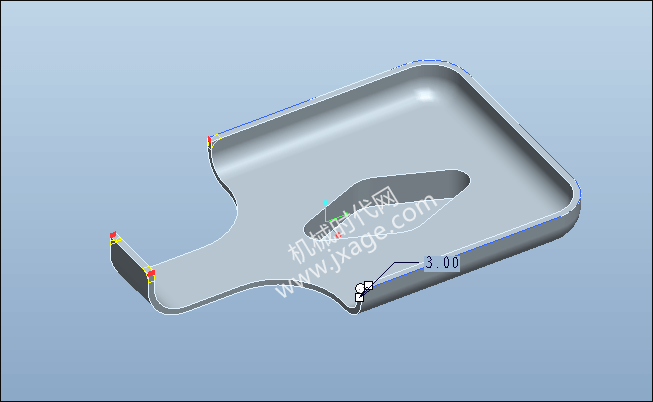

11.倒圆角。

Proe竞赛练习题(14)-图片19

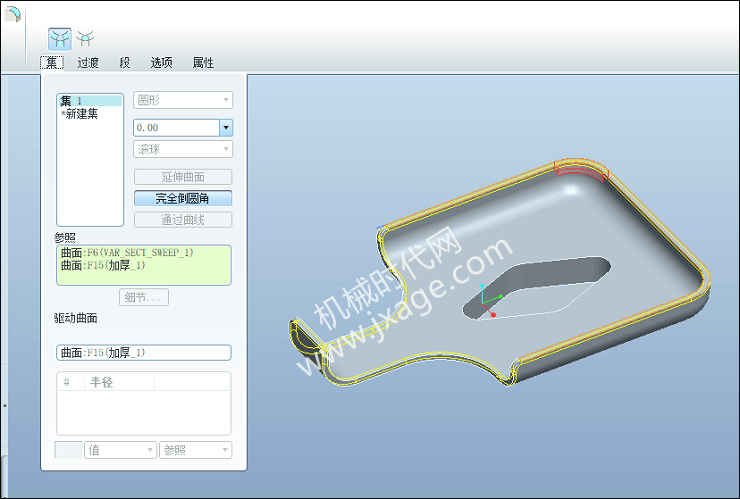

12.完全倒圆角。

Proe竞赛练习题(14)-图片20

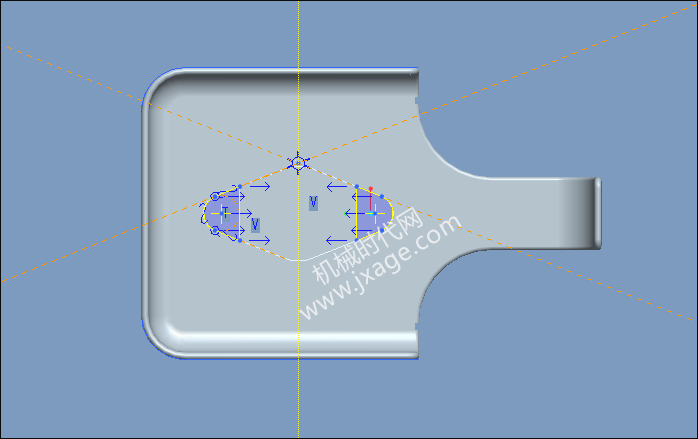

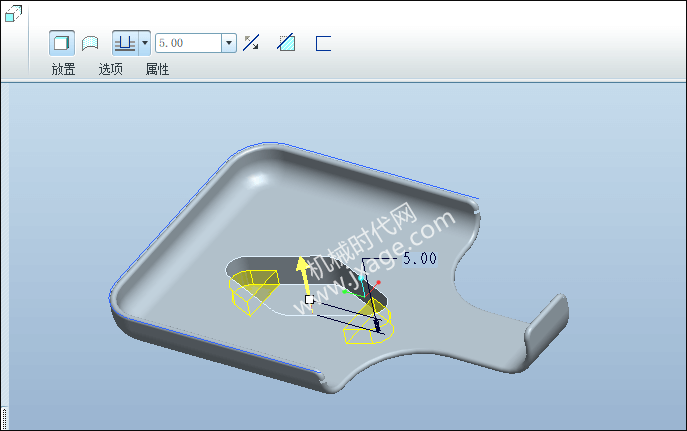

13.点击拉伸,在如下图所示的平面上绘制草图。

Proe竞赛练习题(14)-图片21

设置拉伸高度为5mm。

Proe竞赛练习题(14)-图片22

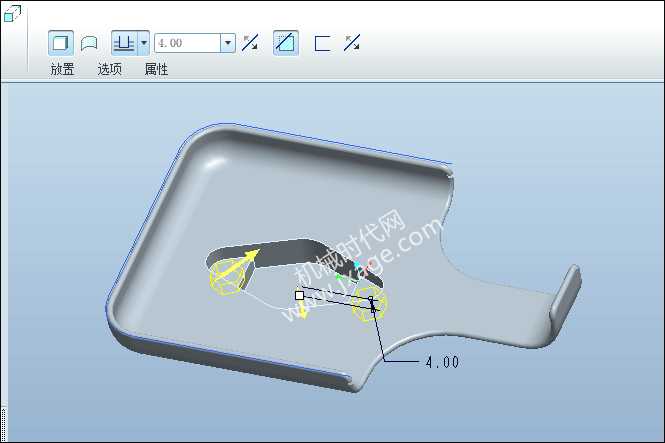

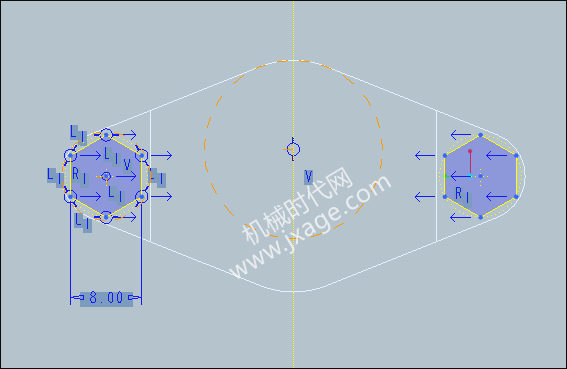

14.再次点击拉伸,在如下图所示的平面上绘制草图。

Proe竞赛练习题(14)-图片23

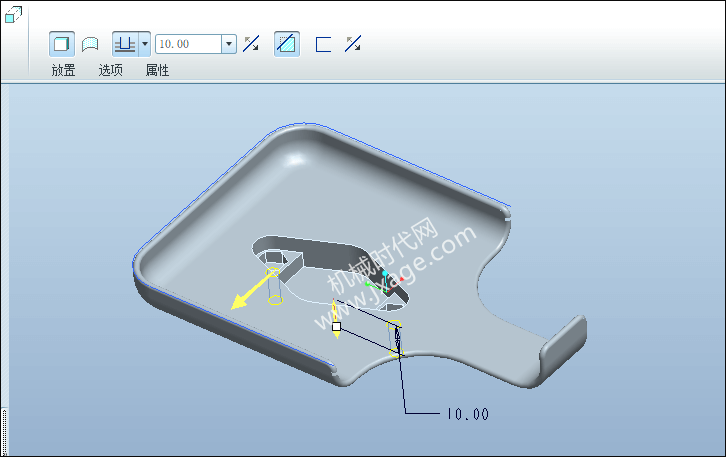

点击切除材料按钮,设置拉伸高度4mm。

Proe竞赛练习题(14)-图片24

15.通过拉伸切除创建2个直径为4的圆孔。

Proe竞赛练习题(14)-图片25

16.完成。

Proe竞赛练习题(14)-图片26

模型下载:

此处为隐藏的内容
注册登录后,方可查看
