完成结果:

SolidWorks竞赛练习题(26)-图片1

文章末尾下载模型和练习题

方法:

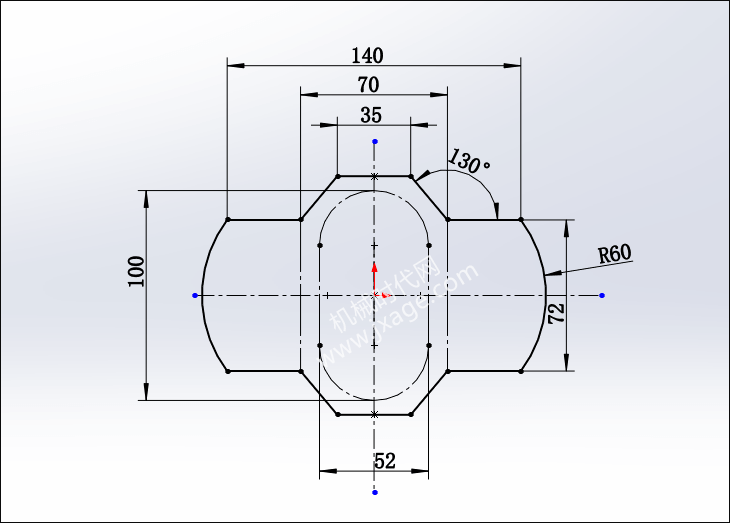

1.击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

SolidWorks竞赛练习题(26)-图片2

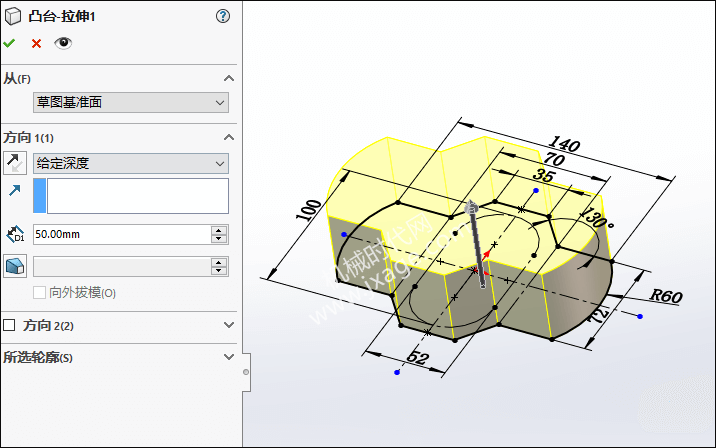

设置拉伸深度为50。

SolidWorks竞赛练习题(26)-图片3

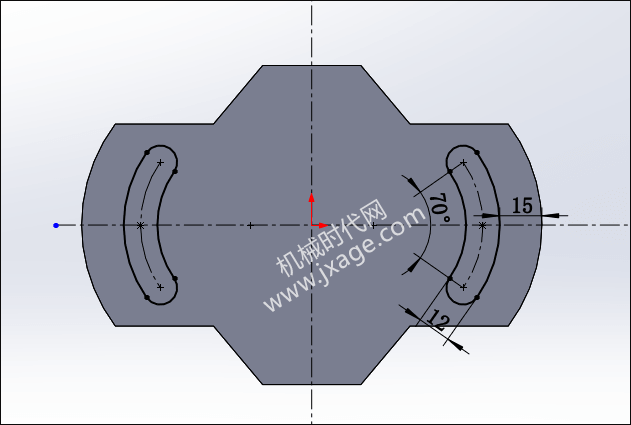

2.点击“拉伸切除”,在模型顶部面上绘制如下图所示草绘。

SolidWorks竞赛练习题(26)-图片4

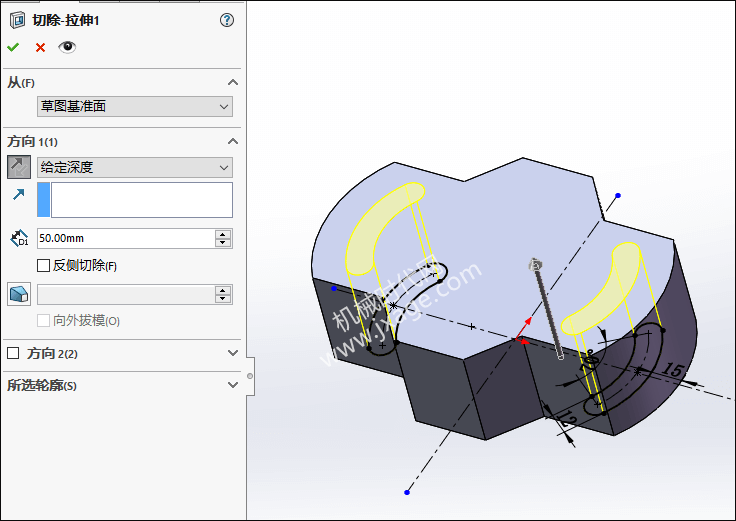

设置拉伸深度为50。

SolidWorks竞赛练习题(26)-图片5

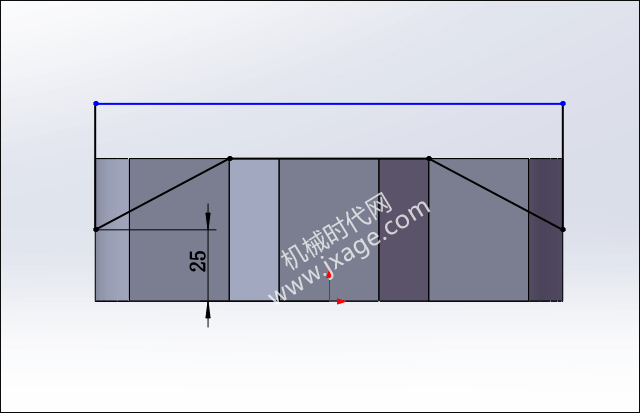

3.点击“拉伸切除”,在前视基准面上绘制如下图所示草绘。

SolidWorks竞赛练习题(26)-图片6

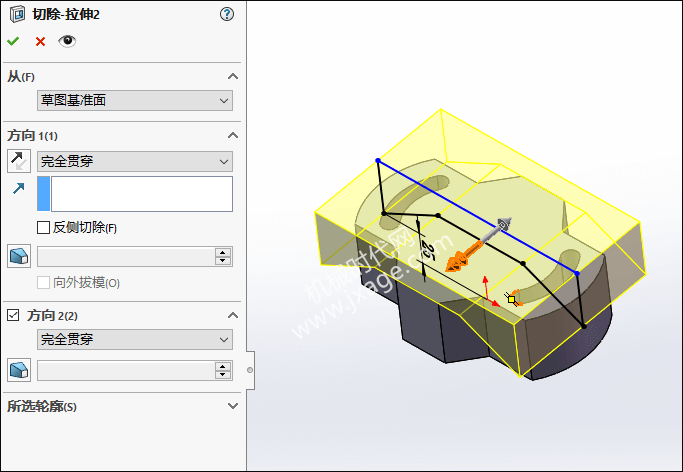

选择完全贯穿。

SolidWorks竞赛练习题(26)-图片7

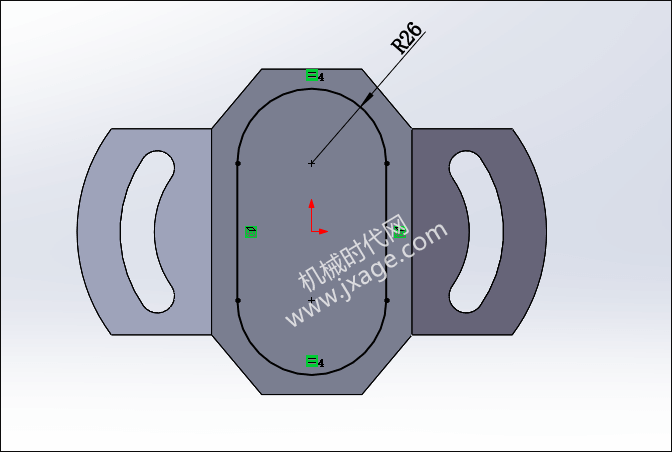

4.点击“拉伸切除”,在模型顶部面上绘制如下图所示草绘。

SolidWorks竞赛练习题(26)-图片8

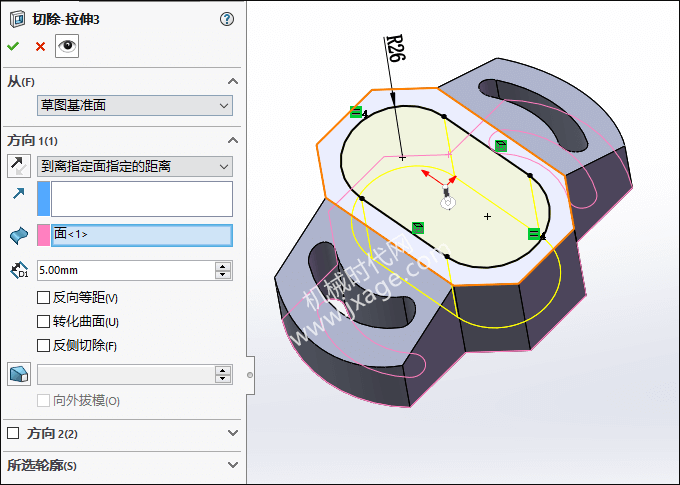

拉伸开始条件选择为:草图基准面。拉伸的终止条件为:到离指定面指定的距离,参考面选择模型的底面,距离为5mm。

SolidWorks竞赛练习题(26)-图片9

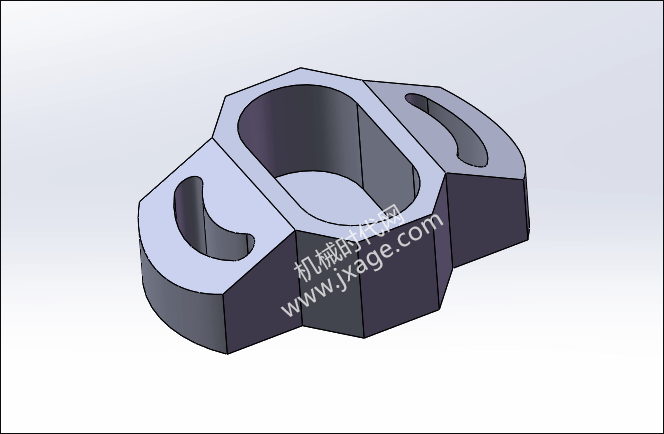

完成。

SolidWorks竞赛练习题(26)-图片10

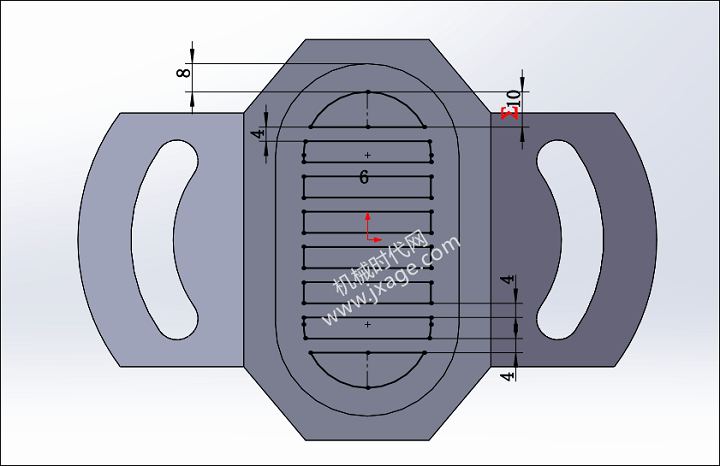

5.点击“拉伸切除”,在模型底部面上绘制如下图所示草绘。

SolidWorks竞赛练习题(26)-图片11

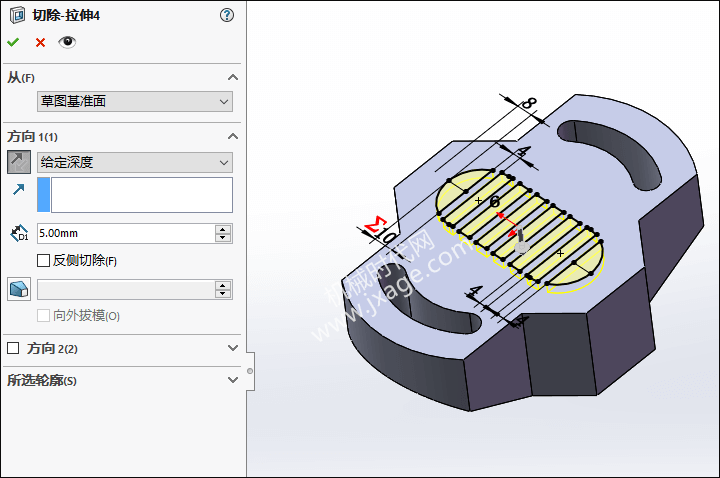

设置拉伸深度为5。

SolidWorks竞赛练习题(26)-图片12

6.在前视基准面上绘制如下图所示的草图。

SolidWorks竞赛练习题(26)-图片13

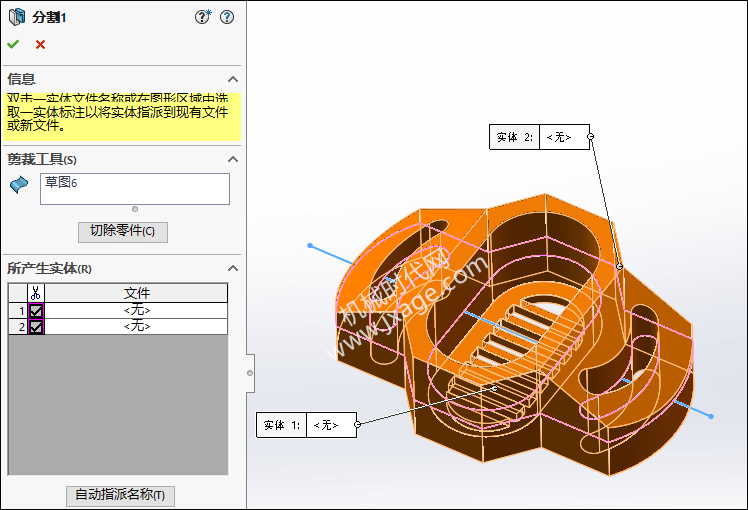

7.点击【插入】-【特征】-【分割】,剪裁工具选择上一步的草图,将模型分割为两个实体。

SolidWorks竞赛练习题(26)-图片14

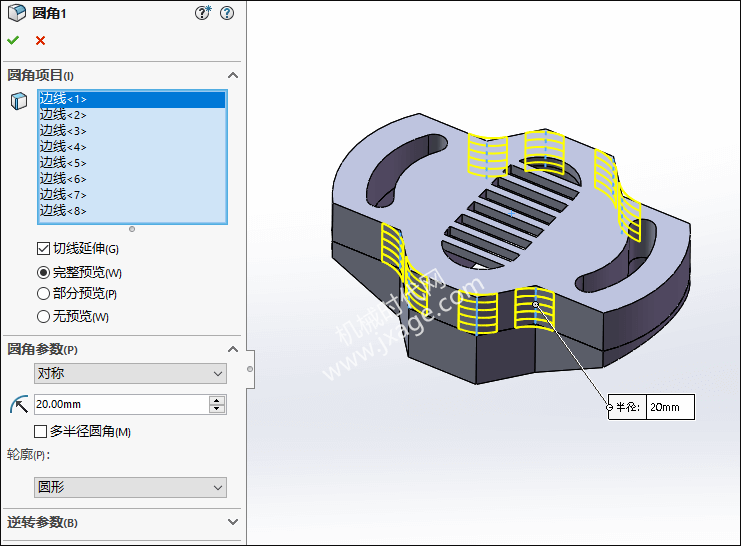

8.倒圆角。

SolidWorks竞赛练习题(26)-图片15

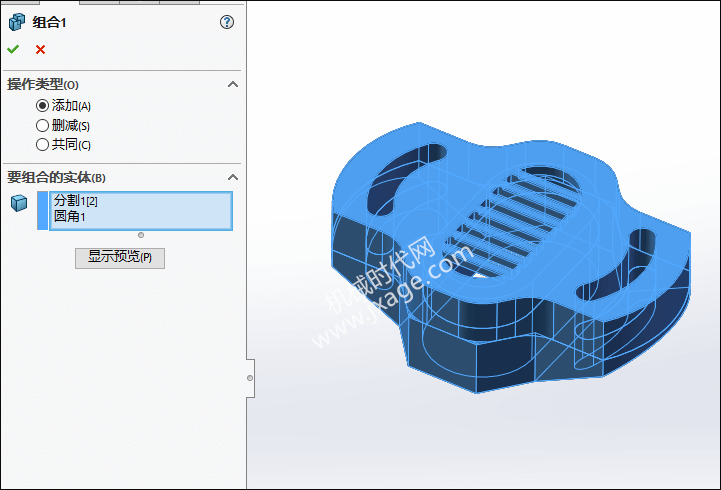

9.点击【插入】-【特征】-【组合】,将上一步产生的两个实体再次进行组合。

SolidWorks竞赛练习题(26)-图片16

完成。

SolidWorks竞赛练习题(26)-图片17
