NX制图(13):如何创建注释?

通常一个工程图里都包含很多注释,注释的用处很大,比如技术要求和变更记录等。注释命令里有很多选项,今天我就简单介绍其中一些比较实用的功能吧!

一、注释最常用的两个功能

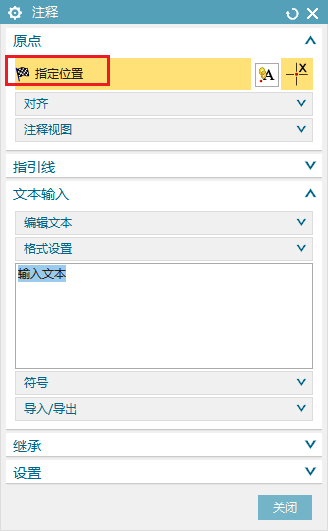

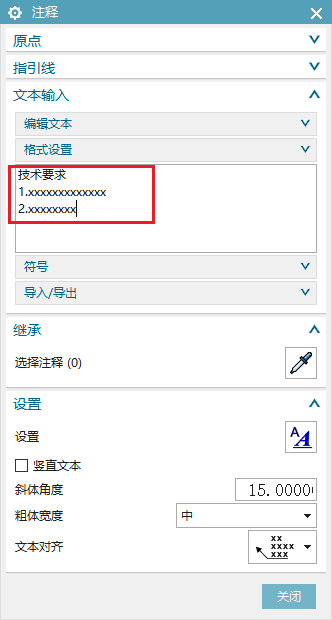

在使用注释的时候,我们可以先输入文本,比如技术要求,然后点击“指定位置”指定一个位置来放置输入的文本,如下图所示。

还有一种比较常用的是带有指引线的注释,比如下面的圆孔的描述。

我们可以先使用鼠标移动到圆孔上,此时圆孔特征会自动加亮,然后按住鼠标左键拖拽,出现指引线的时候即可松开鼠标左键,再次点击鼠标左键即可完成带指引线注释的创建。

那么如何创建多个指引线呢?

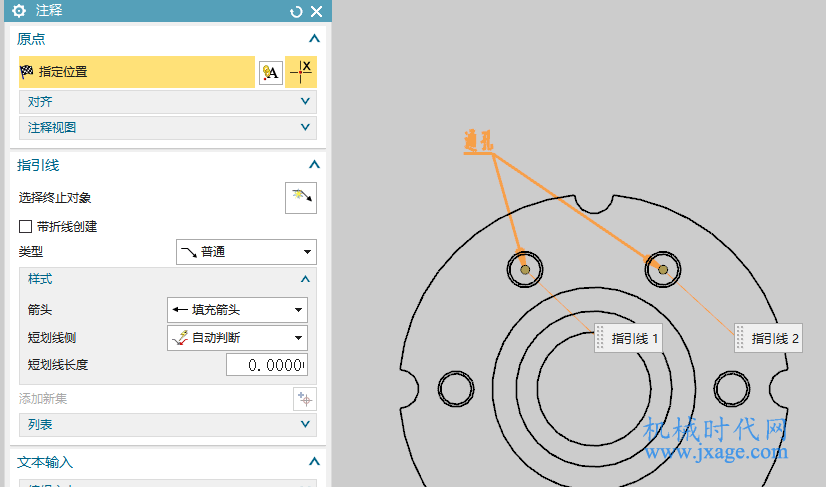

方法很简单。我们可以先按照上面的方法创建出一个带指引线的注释,注意不要点击鼠标左键放置注释,然后再次在另一个需要添加指引线的位置上进行拖拽即可完成,最后点击鼠标左键完成。

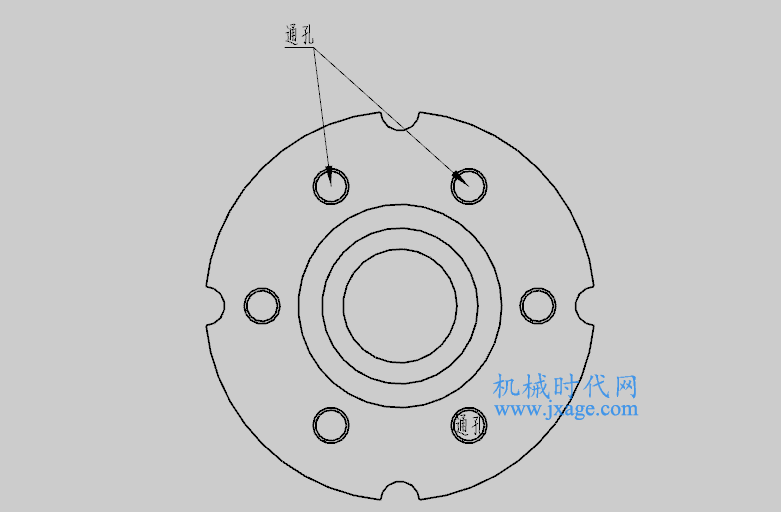

完成。

二、创建带折线的指引线注释

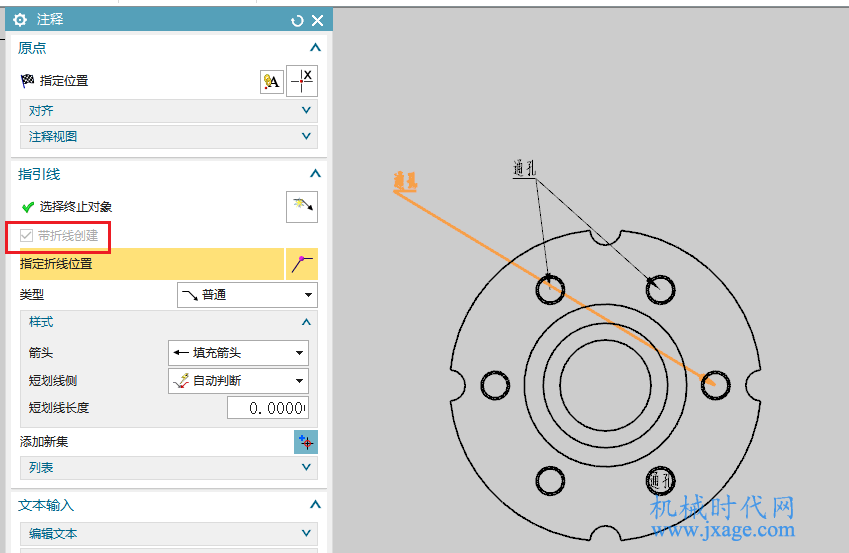

点击注释命令之后,首先勾选“带折线创建”,然后选择需要创建注释的特征,如下图所示的圆孔。

然后选择一点作为折点,如下图所示的红色圆圈处。我们可以通过鼠标左键选择多个折点,完成后点击两次鼠标中键即可完成。

完成。
