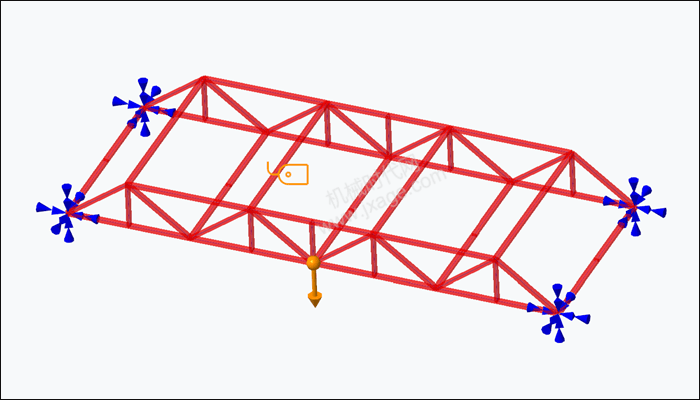

“梁”就是一种用来模拟一个具有常数截面的结构。比起它的厚度和宽度来,在长度方面要高出好多倍。梁会受到垂直于长度的载荷压力,而引发梁的弯曲。所以一般的梁分析都是在求其位移和最大应力值,以确定结构强度是否满足。

文章末尾下载模型

方法:

1.打开模型。

2.点击【应用程序】-【Simulate】,如下图所示。

Creo Simulate有限元分析(12):梁单元-图片1

3.点击“材料”,弹出如下图所示的窗口,在Legacy-Materials文件夹下找到steel材料,点击确定。

Creo Simulate有限元分析(12):梁单元-图片2

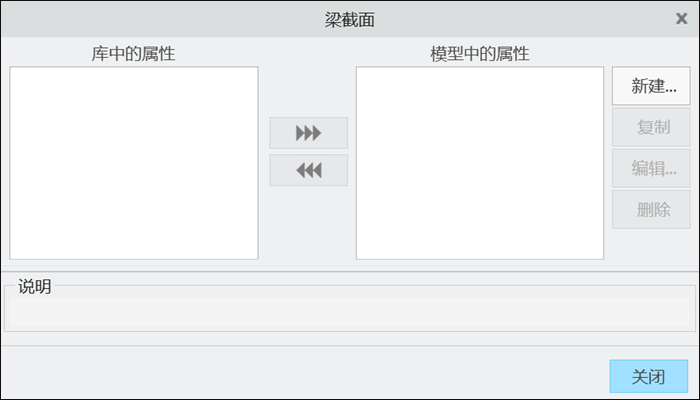

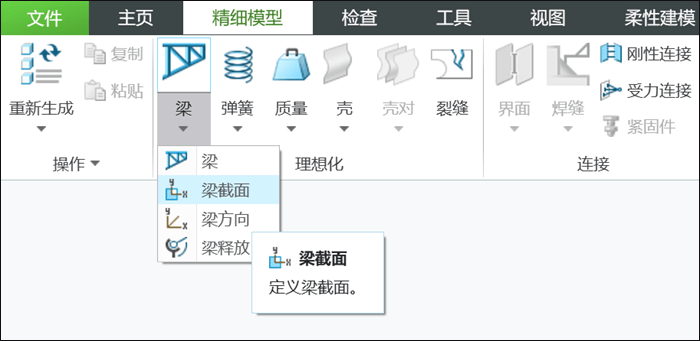

4.定义梁截面。点击“精细模型”-“梁截面”,弹出如下图所示的窗口。

Creo Simulate有限元分析(12):梁单元-图片3

点击“新建”。

Creo Simulate有限元分析(12):梁单元-图片4

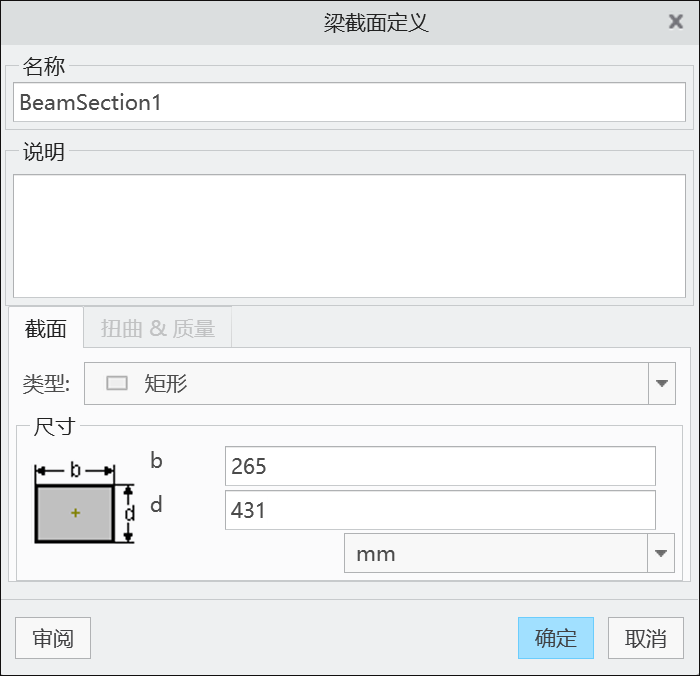

截面类型选择“矩形”,矩形截面的尺寸如下图所示,点击确定。

Creo Simulate有限元分析(12):梁单元-图片5

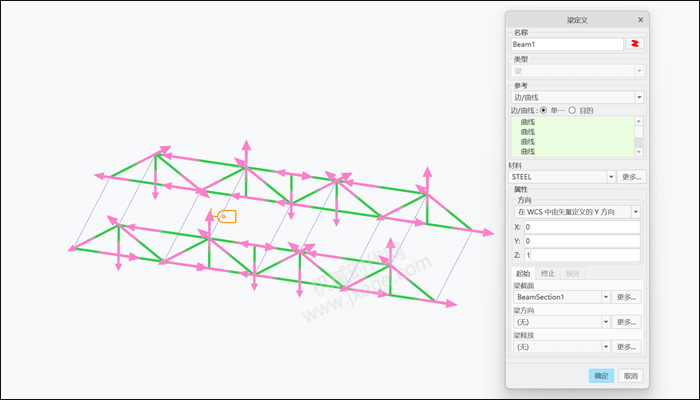

5.定义梁。点击“精细模型”-“梁”。

①类型默认为梁;

②选择下图的绿色曲线作为梁参考;

③材料设置为steel;

④在WCS中由矢量定义的Y方向设置为X:0,Y:0,Z:1,即将梁的Y方向设置为全局坐标系的Z方向;(在Simulate中,梁长度的方向为X方向。);

⑤梁截面设置为BeamSection1,如下图所示。

Creo Simulate有限元分析(12):梁单元-图片6

此处为隐藏的内容
注册登录后,方可查看
