NX竞赛练习题(1)

今天给大家介绍一些经典的竞赛练习题,题目看起来很简单,但是其实里面还是有小技巧值得我们学学习的,一起来动手练习吧!

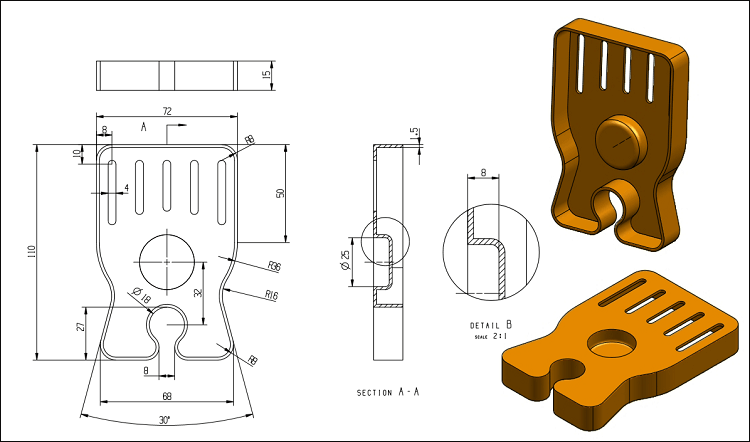

题目:

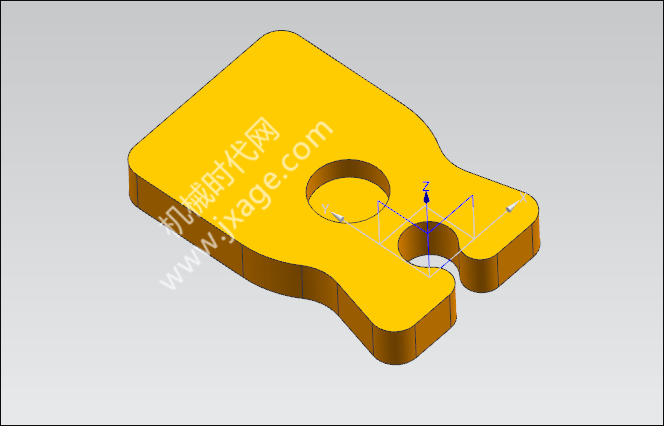

完成结果:

文章末尾下载模型

方法:

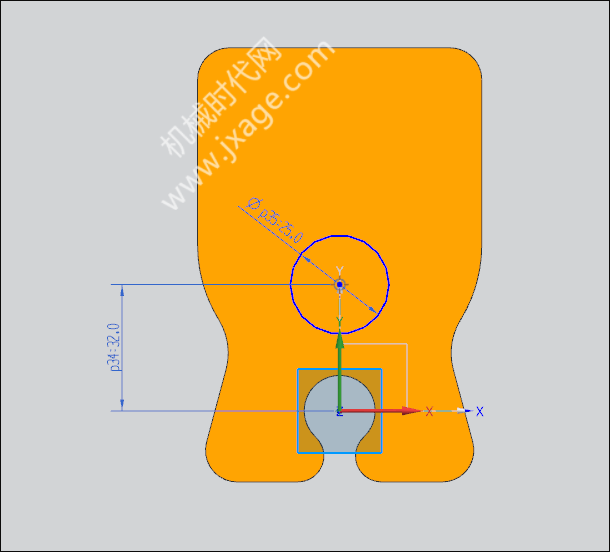

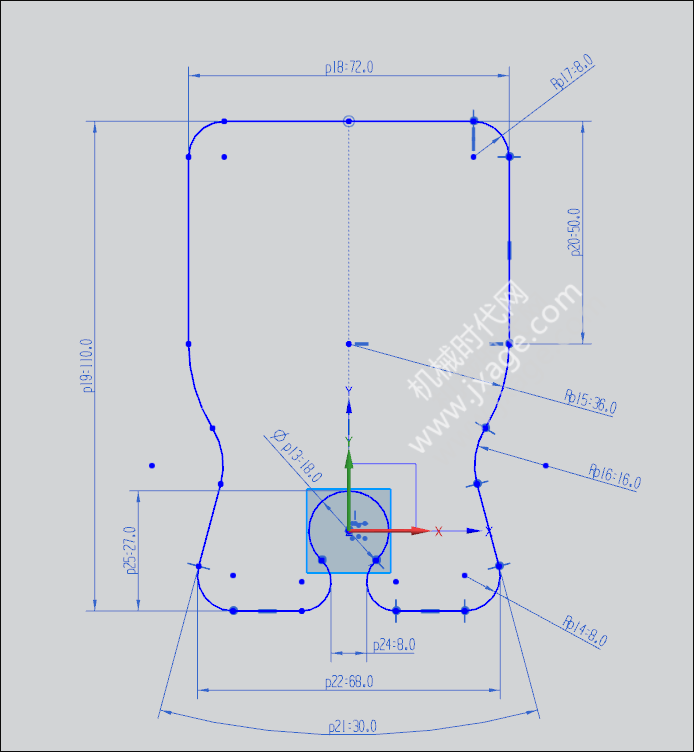

1.点击拉伸,在XY平面内绘制如下图所示的草图。

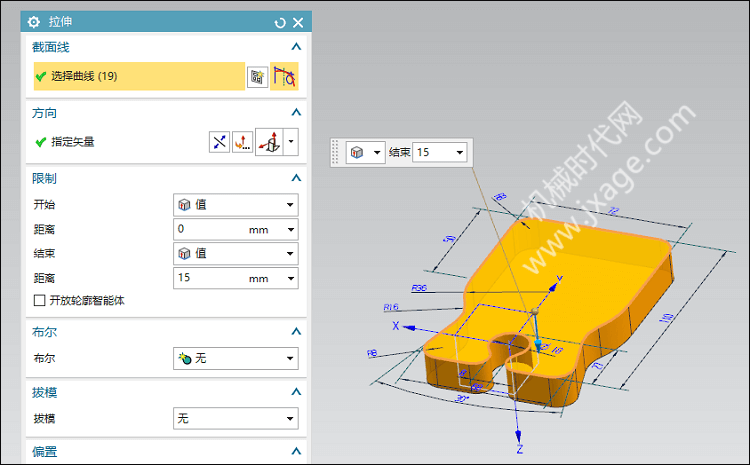

2.开始距离设置为0,结束距离为15,将拉伸的厚度设置为15mm。

3.点击拉伸,在如下图所示的面上绘制一个直径为25的圆。

通过求差的方式拉伸出一个圆孔。

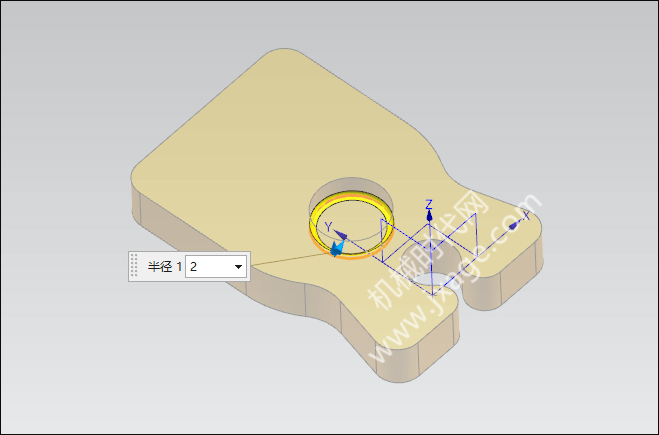

4.添加一个倒角,数值为2。

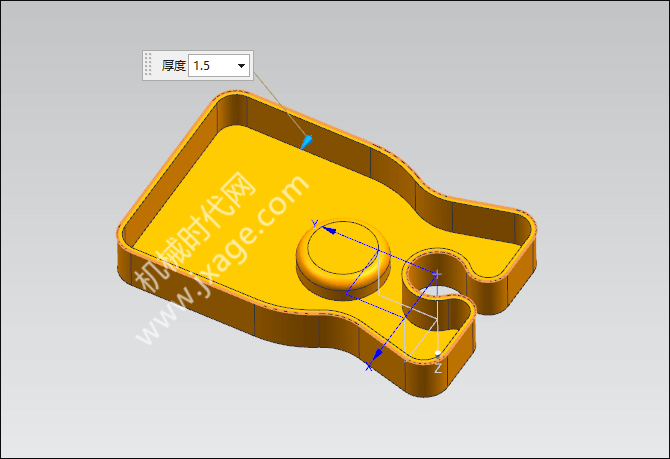

5.点击抽壳,设置壳厚度为1.5mm,按照下图进行设置。

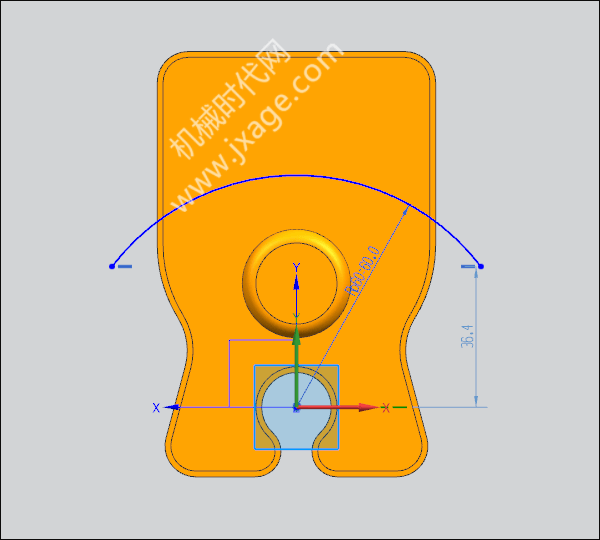

6.点击草图命令,绘制一个半径为60的圆弧曲线,如下图所示。

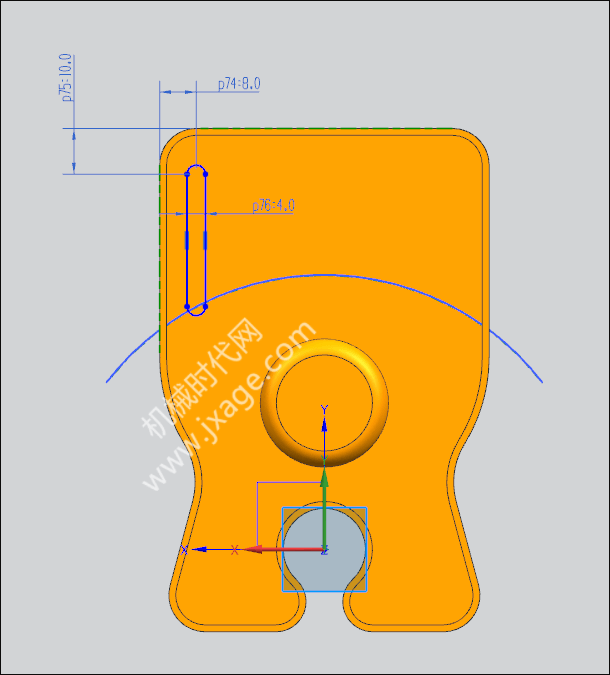

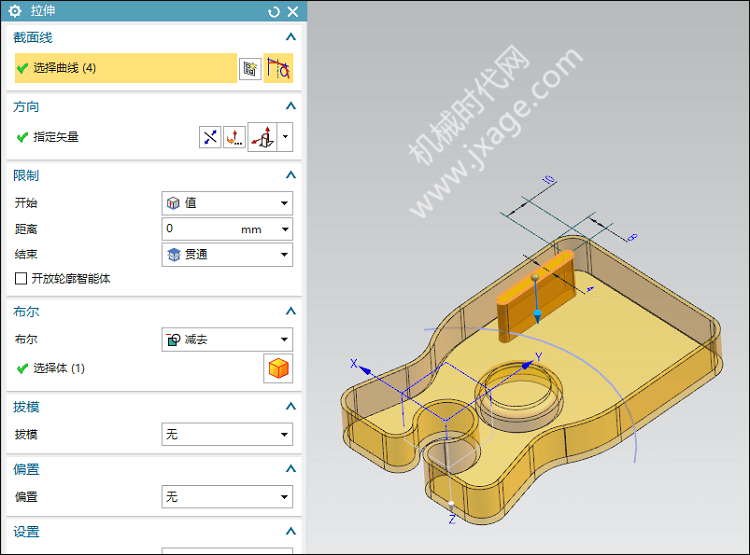

7.点击拉伸,在下图的平面上绘制如下图所示的曲线。接下来技巧就来了!我们通过添加约束“点在曲线上”,将腰形孔下方的圆心设置在上一步绘制的圆弧曲线上。

布尔运算设置为“减去”,通过贯通的方式进行切除。

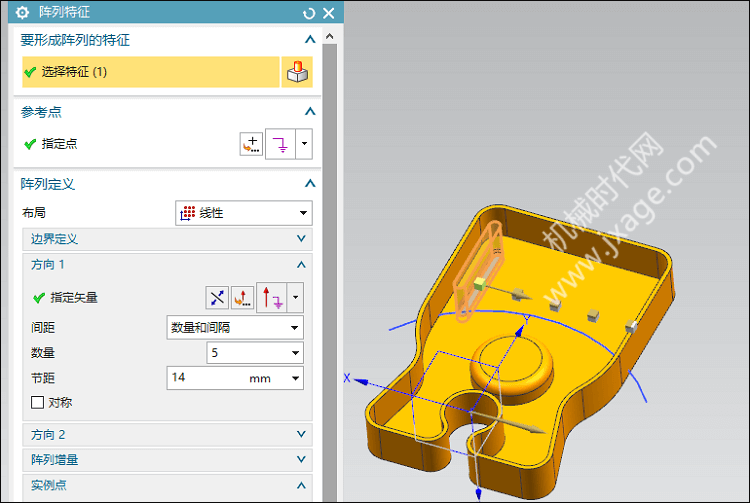

8.点击阵列特征,类型选择为“线性”,设置阵列的数量为5,节距为14mm。

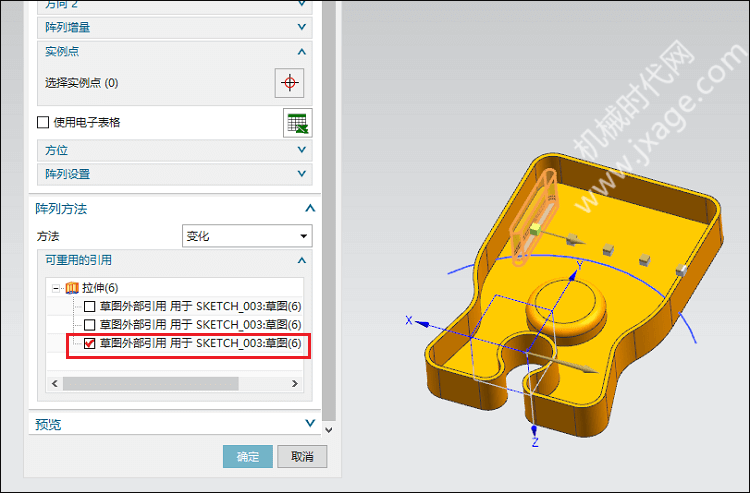

在“可重用的引用”中勾选第6步的曲线,如下图所示。

完成。
