Creo如何制作动画(5):战斗机转弯

战斗机转弯动画最终结果如下图所示。

文章末尾下载模型

方法:

1.首先我们打开战斗机模型,为了能够在接下来的步骤中创建连接,我们需要在模型上添加基准点。

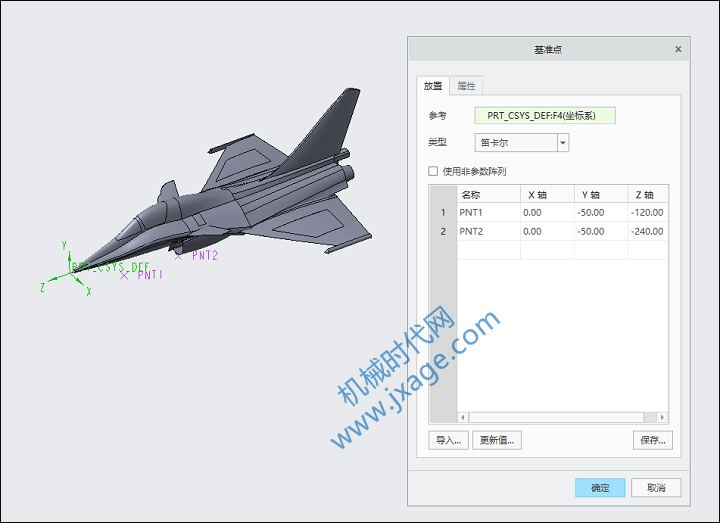

点击创建“从坐标系偏移的基准点”,选择模型的坐标系,然后输入以下的坐标值,创建两个基准点。

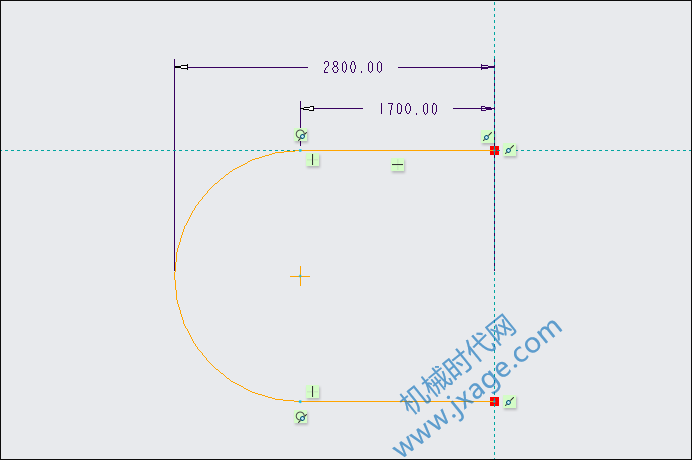

2.再次创建一个模型,战斗机的运动路径如下图所示。

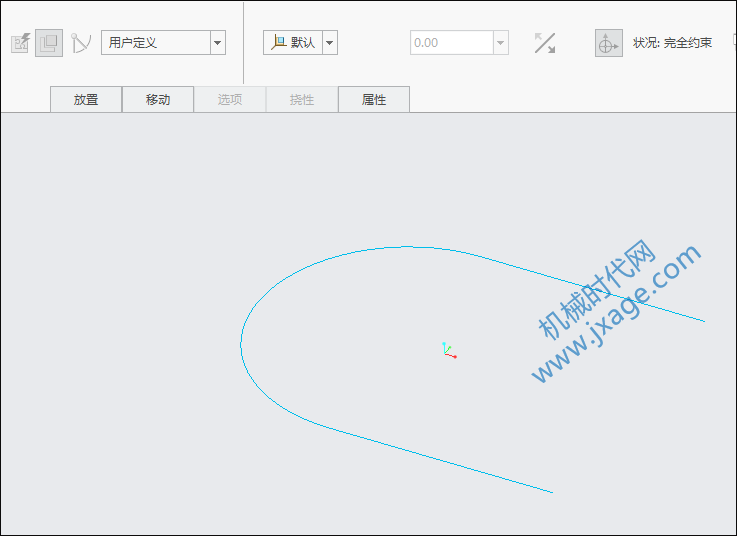

3.我们新建一个装配体,首先将战斗机的路径插入进来,选择“默认”的方式组装模型。

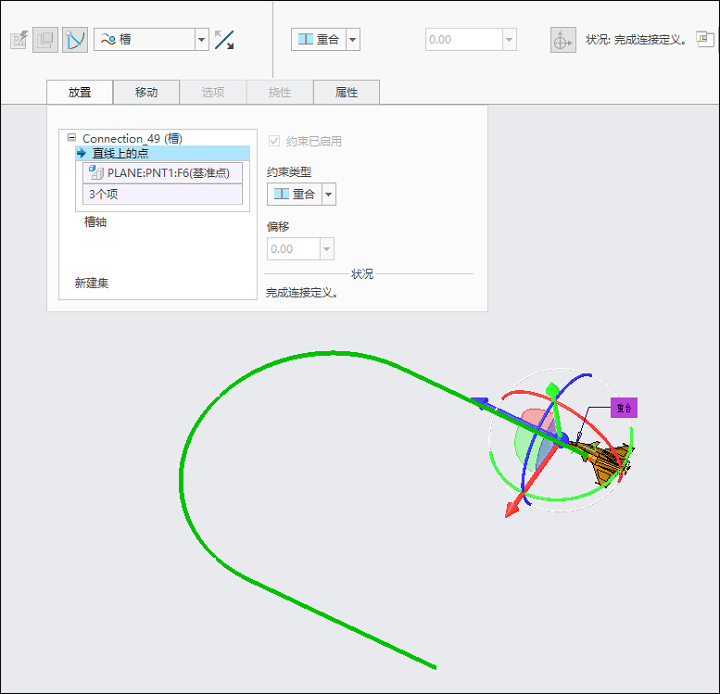

4.插入战斗机模型,连接方式选择“槽”,如下图所示。选择战斗机上的一个基准点,然后选择一个战斗机的运动轨迹,按住Ctrl键选择下图所示的草图。

点击下图中的“新建集”,再次创建一个“槽”连接,选择战斗机上的另外一个基准点,然后选择战斗机的运动轨迹,完成槽链接的创建。

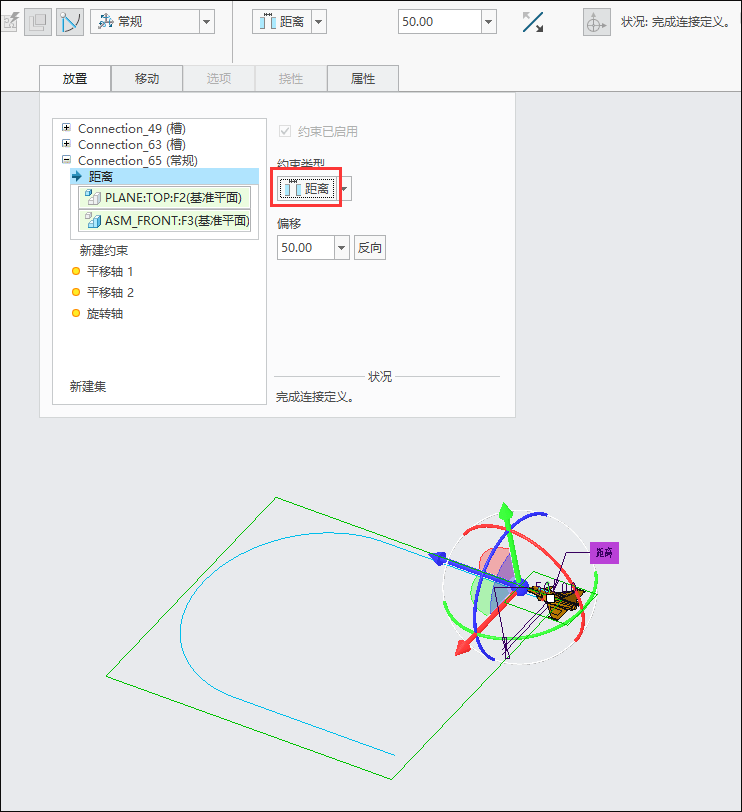

5.创建一个“常规”连接,约束类型选择“距离”,选择如下图所示的两个基准面,完成常规连接的创建,这样战斗机在运动过程中不会发生翻转。

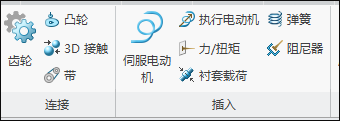

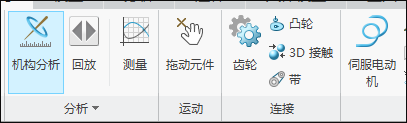

6.进入机构模块,添加伺服电动机。点击“伺服电动机”按钮,如下图所示。

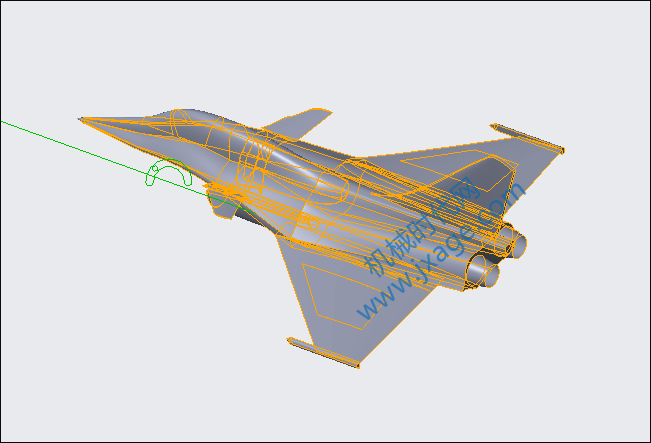

选择如下图所示的绿色运动轴。

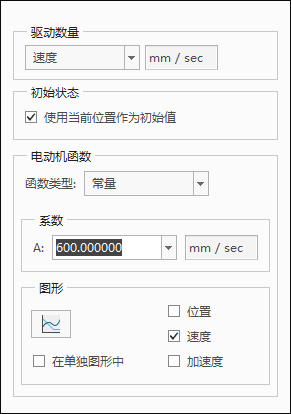

按照下图进行设置,将速度设置为600mm/sec。

7.点击“机构分析”按钮。

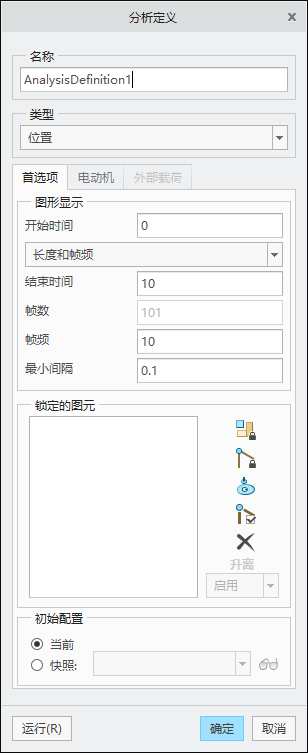

设置“结束时间”为10秒-,点击“运行”。

完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
