SolidWorks动画教程（9）：流水线仿真

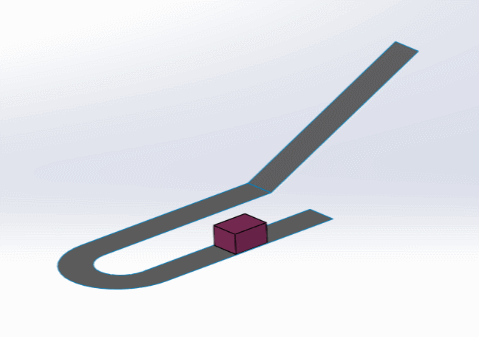

SolidWorks流水线运动动画制作完成之后如下图所示。

文章末尾下载模型

方法：

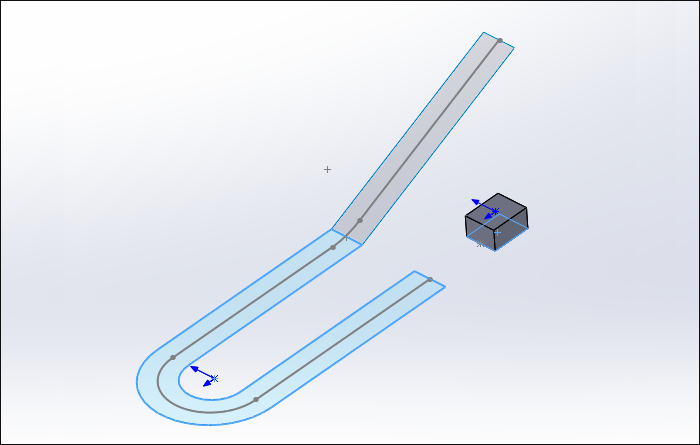

1.我们已经完成了模型的创建，现在直接将模型插入到装配体中，如下图所示包含一个箱子和流水线。

2.添加配合。

1）添加重合配合。箱子底部平面和流水线面进行重合配合。

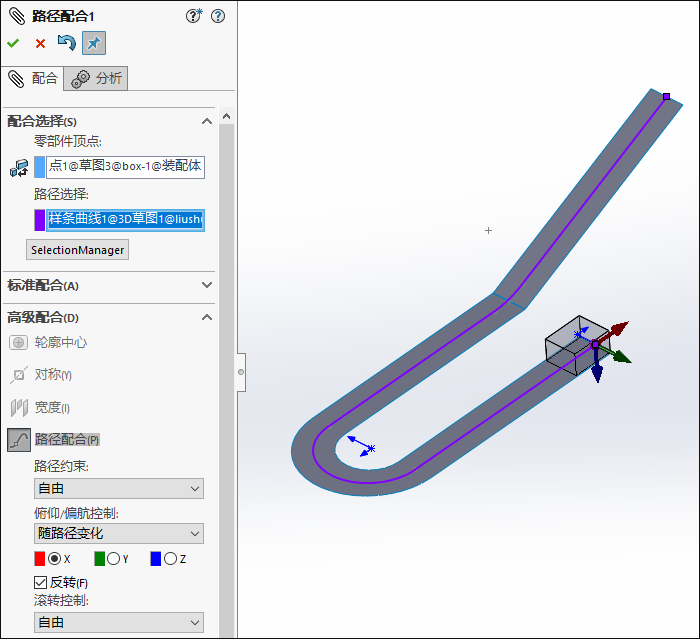

2）添加路径配合。在高级配合中找到路径配合，我们事先已经在箱子的底部创建了一个点，在流水线的中间创建了一条曲线，依次选择箱子上的点和流水线的曲线作为路径。

3）设置俯仰/偏航控制为随路径变化，方向为X。

3.点击击SolidWorks窗口左下侧的“运动算例1”选项，进入动画模块。激活Motion插件，选择Motion分析，如下图所示。

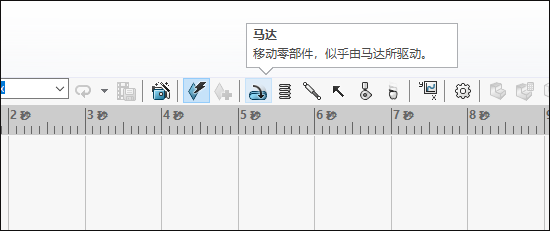

4.添加马达。

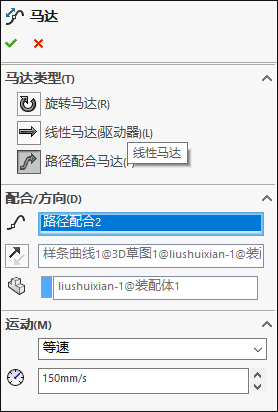

设置马达的类型为“路径配合马达”，从模型树中选择路径配合特征。

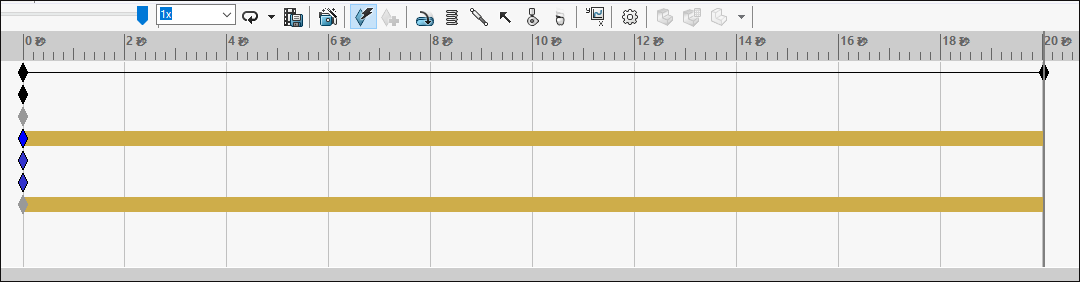

5.将时间拖拽到20秒的位置。

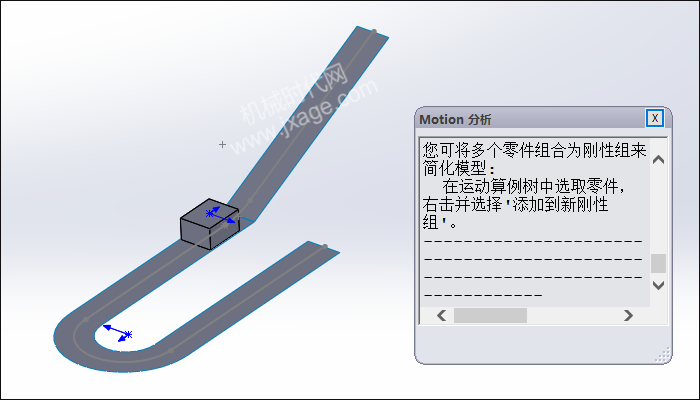

点击“计算”，当箱子往流水线的倾斜部分运动时，可以看到如下图所示的提示。

这是因为箱子底部和流水线的水平部分是重合的，但是和流水线的倾斜部分没有设置配合。

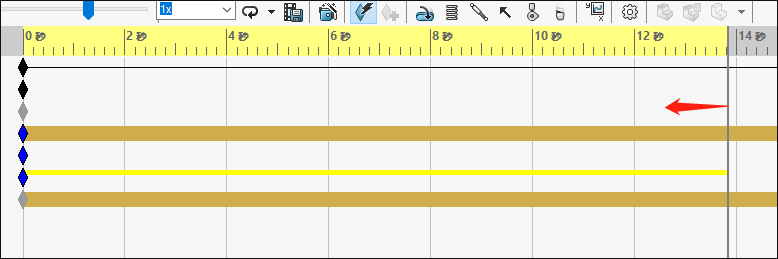

现在我们需要将运动出现问题的时间线往前移动，移动到13秒的位置。

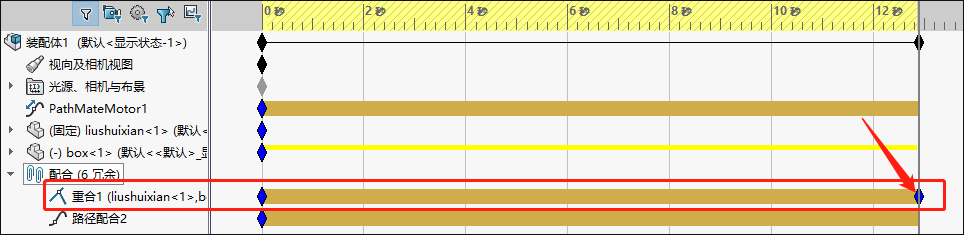

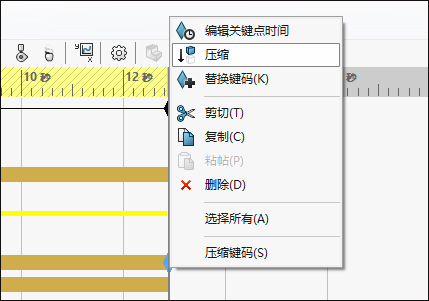

6.在重合配合特征的13秒位置鼠标右键选择“放置键码”

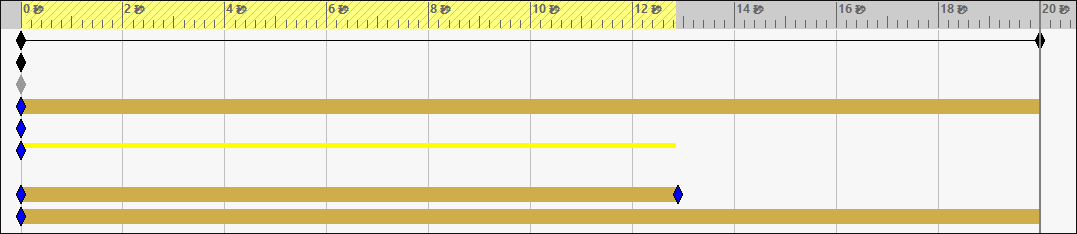

在这个键码处将重合特征进行压缩。这样在13秒之前重合配合特征是激活状态，但是在13秒之后重合配合就被压缩了。

将时间设置为20秒。

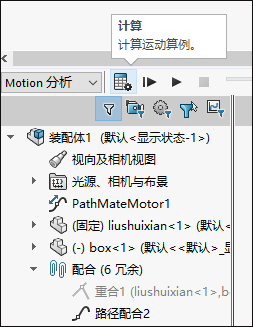

7.点击“计算”，我们就可以看到如下图所示的动画。
