战斗机转弯动画最终结果如下图所示。

SolidWorks动画教程(10):战斗机转弯-图片1

文章末尾下载模型

方法:

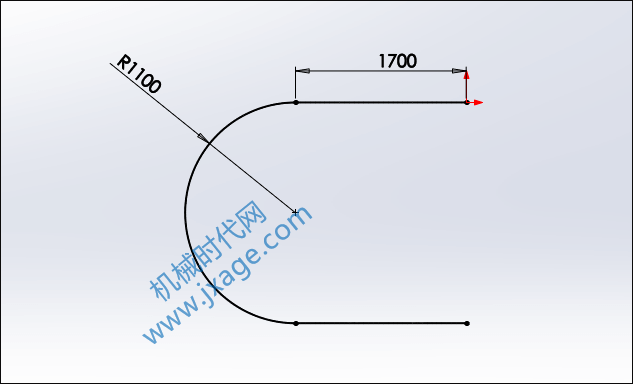

1.首先我们创建出如下图所示的草图作为战斗机的运动轨迹。绘制完草绘之后使用“组合曲线”命令将几个线段进行组合成一条曲线。

SolidWorks动画教程(10):战斗机转弯-图片2

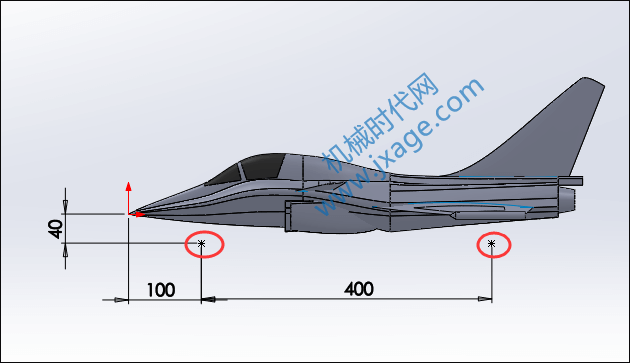

2.打开战斗机模型,通过草绘创建出如下图所示的草绘点。

SolidWorks动画教程(10):战斗机转弯-图片3

3.新建装配体。依次将轨迹和战斗机添加到新建的装配体中。

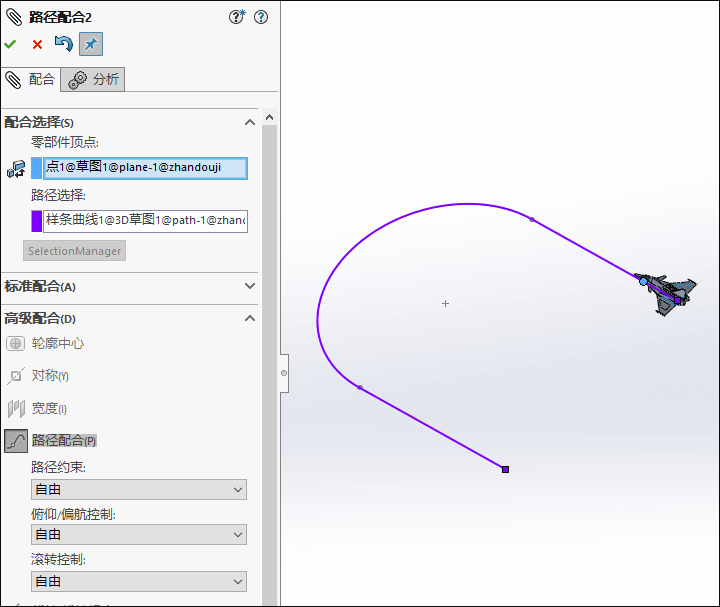

1)添加路径配合。在高级配合中找到路径配合,我们事先已经在战斗机的底部创建了两个点,选择战斗机上的一个点和战斗机的运动轨迹,完成路径配合1的创建。

SolidWorks动画教程(10):战斗机转弯-图片4

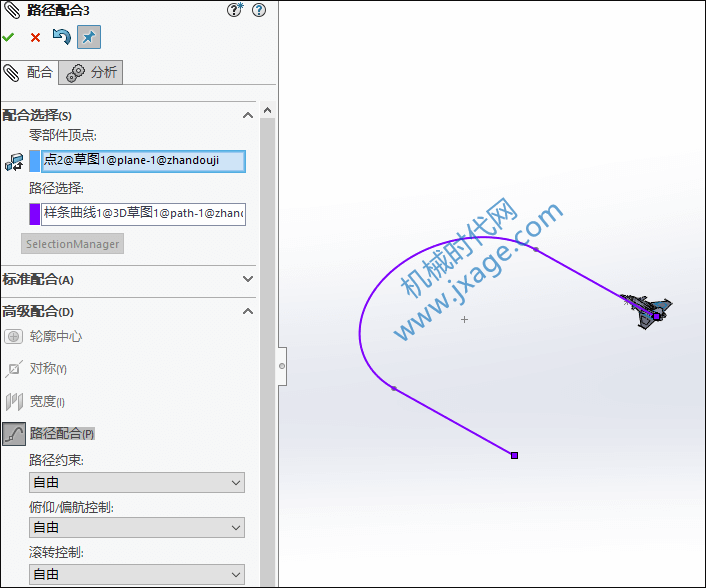

2)再次选择战斗机上另外一个点和运动轨迹,完成路径配合2的创建。

SolidWorks动画教程(10):战斗机转弯-图片5

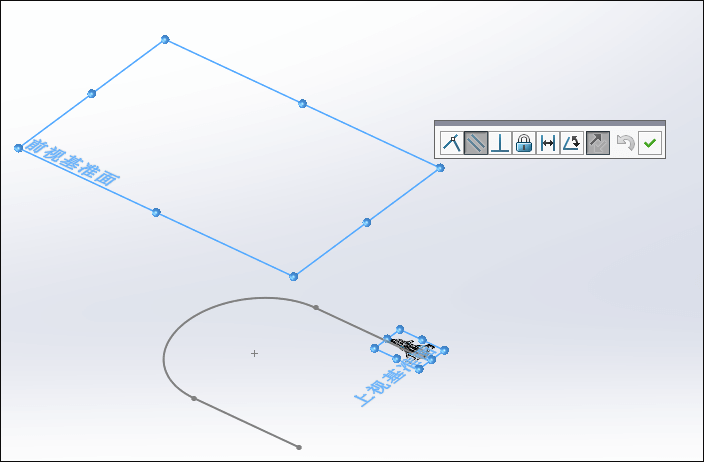

3)添加重合配合。选择战斗机所在的平面和路径所在的平面进行重合配合。

SolidWorks动画教程(10):战斗机转弯-图片6

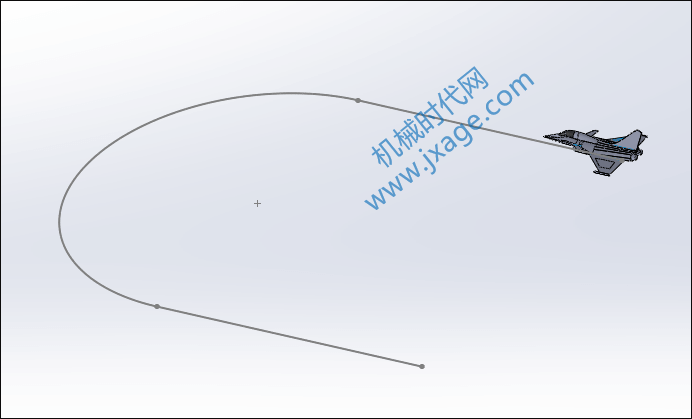

配合完成之后如下图所示。

SolidWorks动画教程(10):战斗机转弯-图片7

4.点击击SolidWorks窗口左下侧的“运动算例1”选项,进入动画模块。激活Motion插件,选择Motion分析。

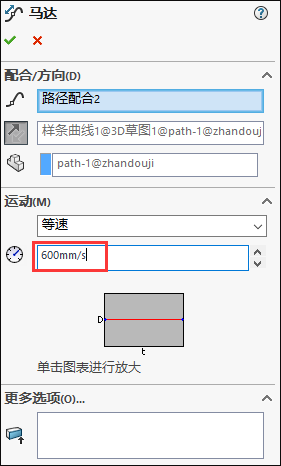

5.添加马达,设置运动速度如下图所示。

SolidWorks动画教程(10):战斗机转弯-图片8

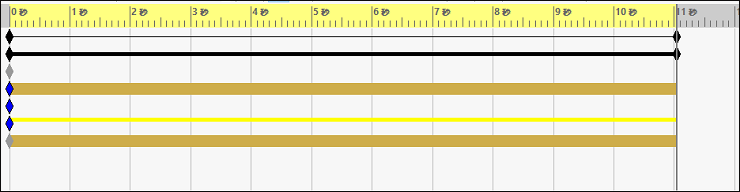

6.将时间拖拽到11秒的位置。

SolidWorks动画教程(10):战斗机转弯-图片9

7.选择“Motion分析”,点击“计算”,我们就可以看到如下图所示的动画。

SolidWorks动画教程(10):战斗机转弯-图片10

SolidWorks动画教程(10):战斗机转弯-图片11

模型下载:

此处为隐藏的内容
注册登录后,方可查看
