Creo如何制作动画(7):齿轮齿条运动仿真

最终完成后如下图所示。

文章末尾下载模型

方法:

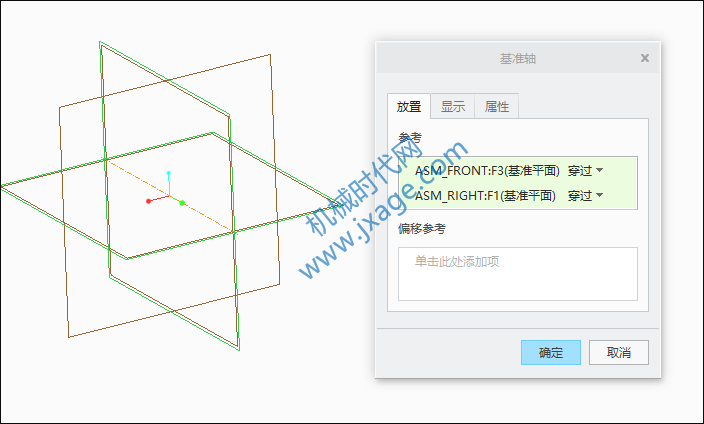

1.首先我们新建一个基准轴,如下图所示,用于装配齿轮。

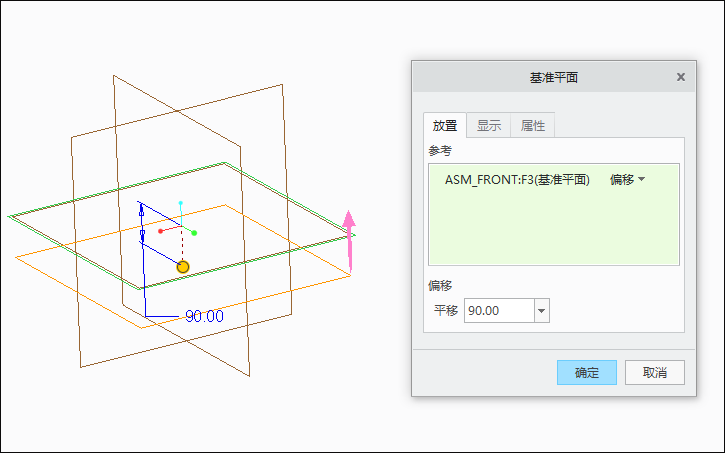

2.新建一个基准面,如下图所示。

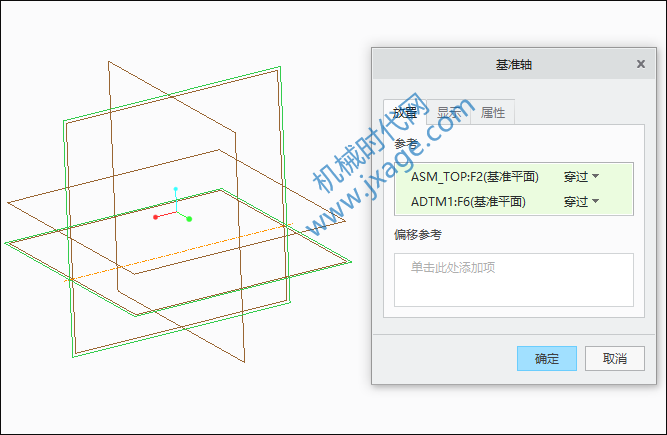

3.再次新建一个基准轴,用于装配齿条。

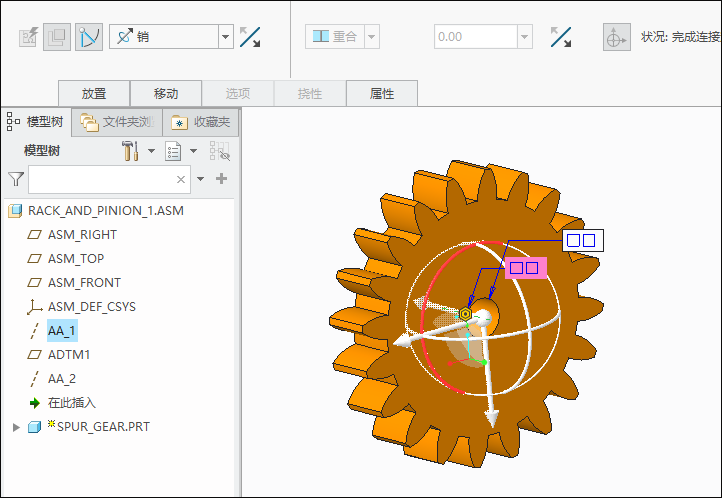

4.插入齿轮,使用销约束,依次选择步骤1创建的基准轴和齿轮的中心轴,完成轴对齐设置。

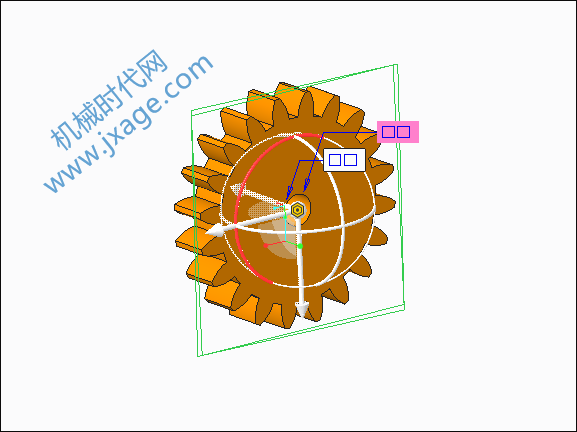

选择齿轮端面平行的基准面和装配体的TOP平面,完成平移设置。

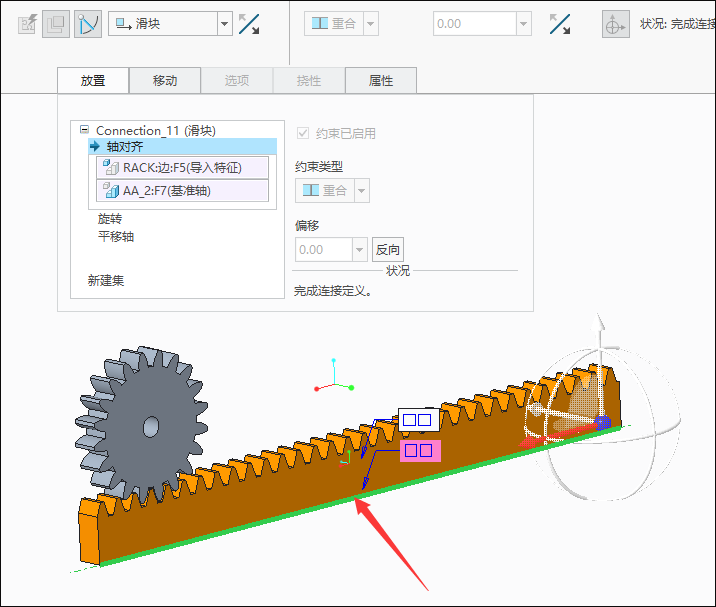

5.插入齿条,选择“滑块”约束类型,选择步骤3创建的基准轴和齿条的一条边,完成轴对齐设置。

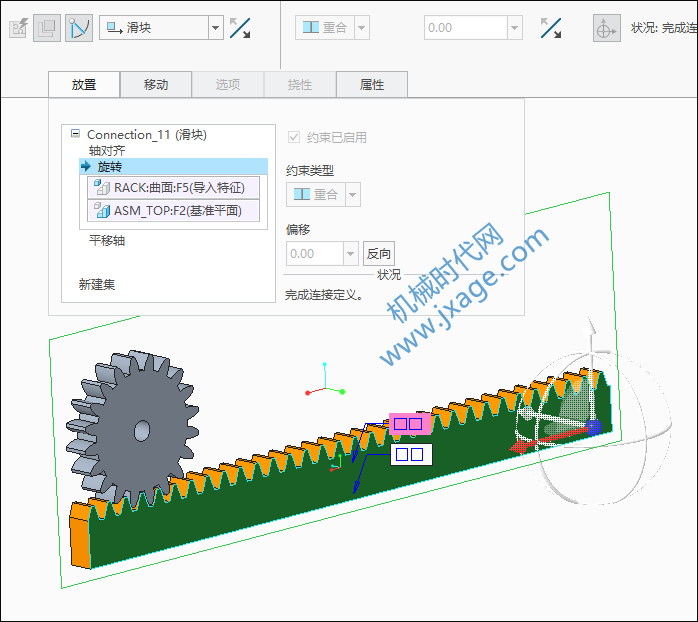

按照下图所示旋转齿条的端面和装配的TOP平面,完成旋转的设置。

按照下图所示旋转齿条的端面和装配的RIGHT平面,将齿条移动到合适的位置,避免齿条和齿轮的齿发生干涉,并设置该位置为零位置,完成平移轴的设置。

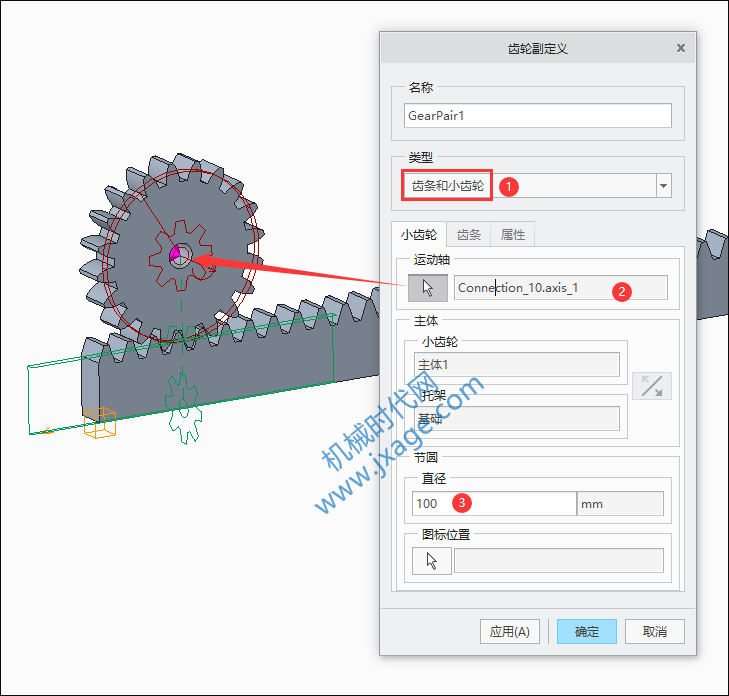

6.进入机构环境。点击“齿轮”,类型选择“齿条和小齿轮”,按照下图所示对齿轮进行定义。

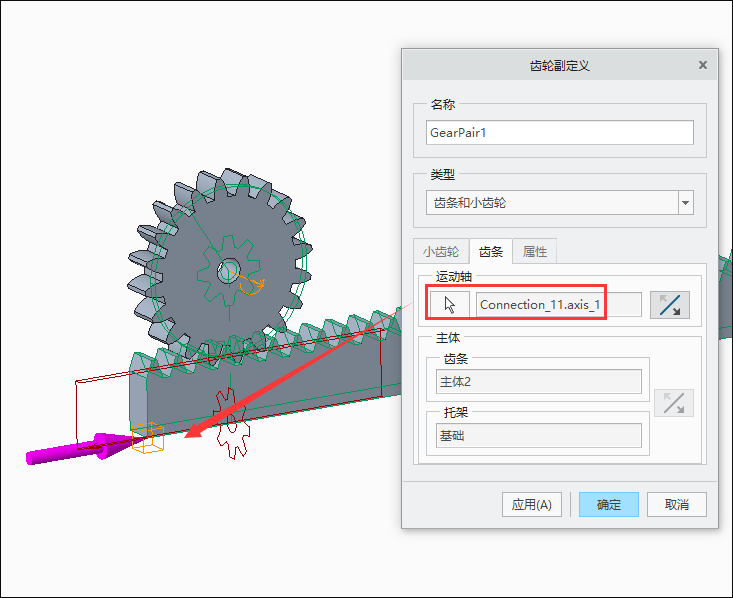

按照下图对齿条进行定义。

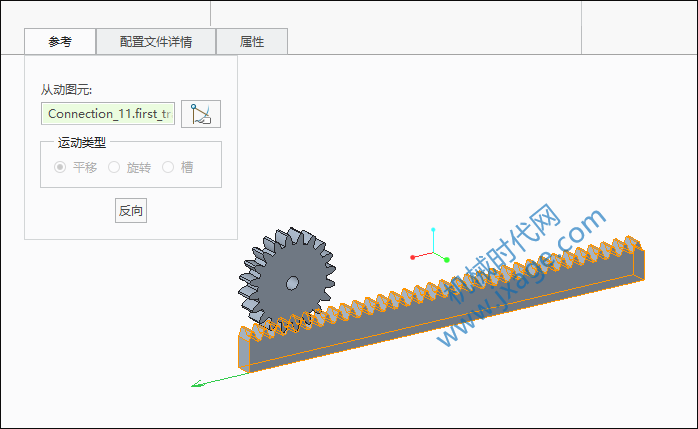

7.点击“伺服电动机”,选择齿条的运动轴,如下图所示。

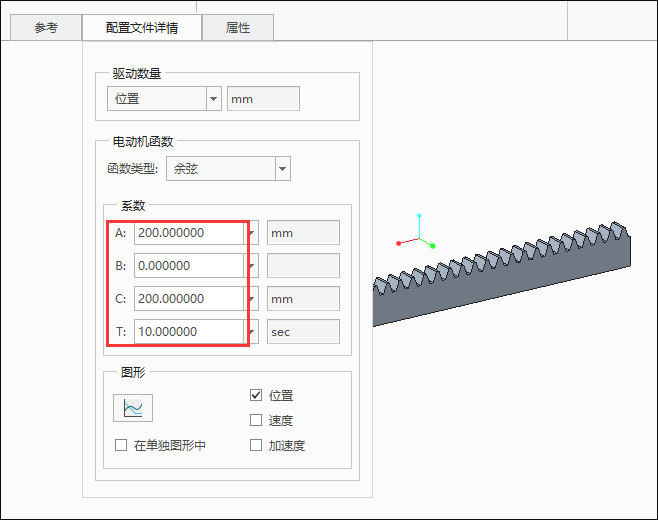

按照下图设置电动机的参数。

8.点击机构分析,弹出分析定义窗口,点击窗口左小角的运行按钮。

9.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
