Creo如何提取模型的最大尺寸?

在使用Creo或者Proe时,我们有时会需要得知零件的外形尺寸 ,以便计算产品的成本。那么如何提取零件的外形尺寸呢?方法如下:

方法:

1.首先我们创建出一个模型,比如一个100x100x100的正方体。

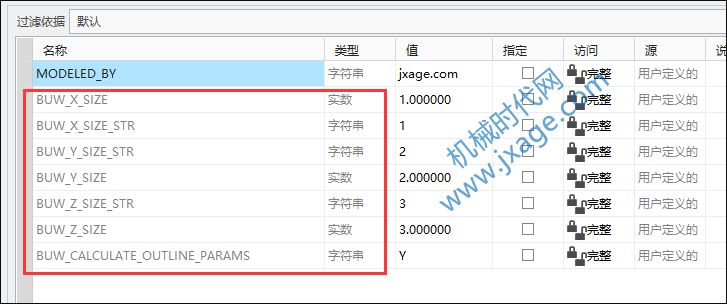

2.建出如下图所示的参数,参数的值可以任意输入。

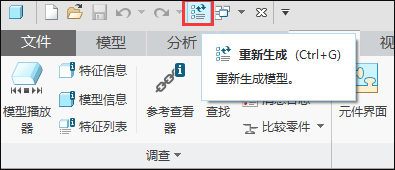

3.点击菜单栏上的“重新生成”按钮,如下图所示。

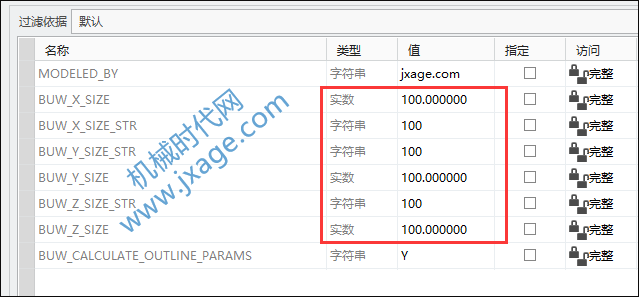

我们可以看到所有参数的值立刻立刻发生变化。

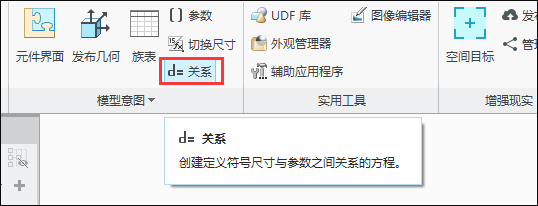

4.点击“参数”,如下图所示。

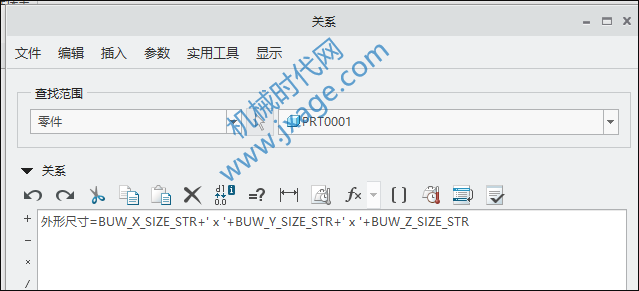

输入以下参数:外形尺寸=BUW_X_SIZE_STR+' x '+BUW_Y_SIZE_STR+' x '+BUW_Z_SIZE_STR

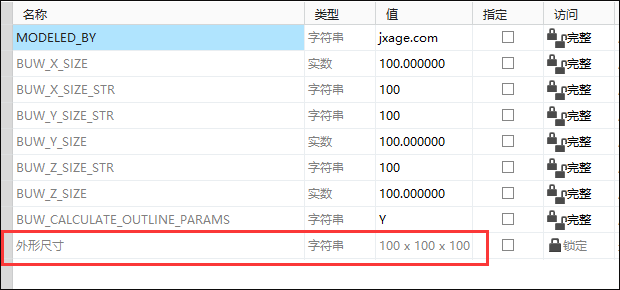

我们可以看到参数列表中多了一个名为“外形尺寸”的参数。

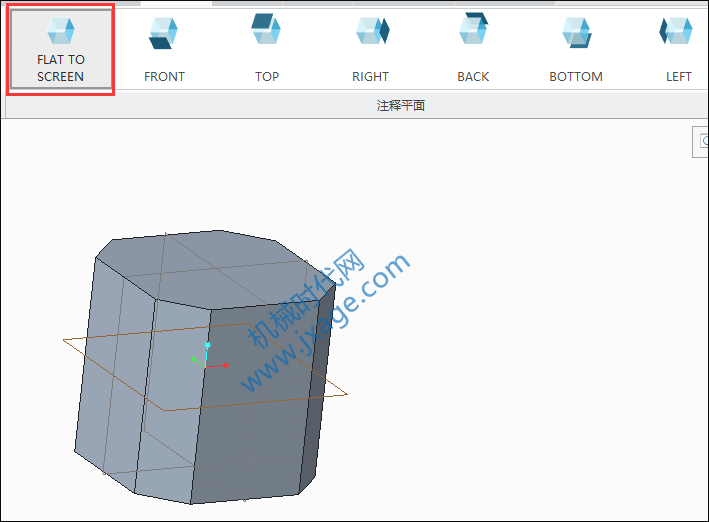

5.引用“外形尺寸”参数。点击“注释”菜单,点击“FLAT TO SCREEN”,即在与屏幕平行的视图方向上显示注释。

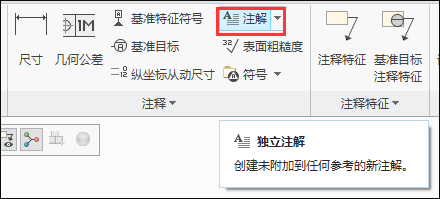

点击“注解”,如下图所示。

输入:&外形尺寸

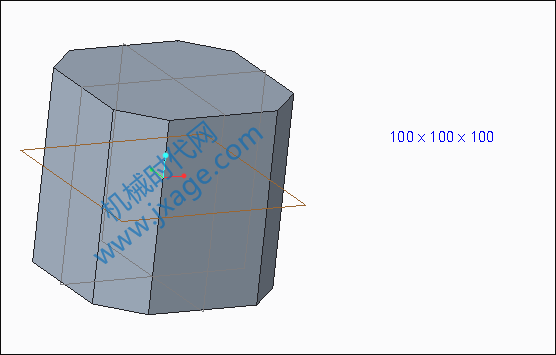

我们可以看到如下图所示的注释。

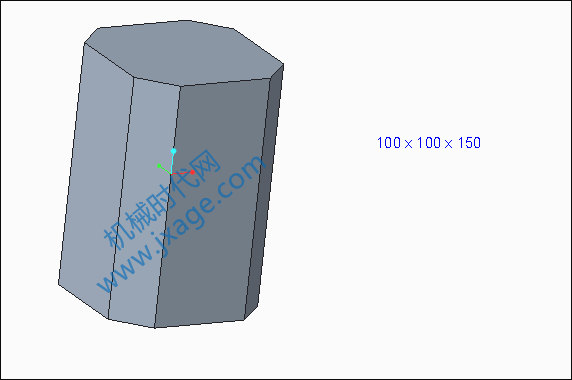

6.更改模型的此尺寸,这个注释会发生变化。

怎么样?这个功能非常实用吧?
