Creo如何将工程图批量转换为dxf和pdf文件?

前面我们介绍了如何将Creo文件导出为通用格式文件,这次我们介绍如何将Creo工程图转换为dxf/dwg和pdf文件。很多工程师都是将Creo工程图转为dxf或dwg,然后在cad中进行尺寸标注。有时我们需要和供应商交流,那么将Creo工程图文件转换为pdf文件是非常有用的。

方法:

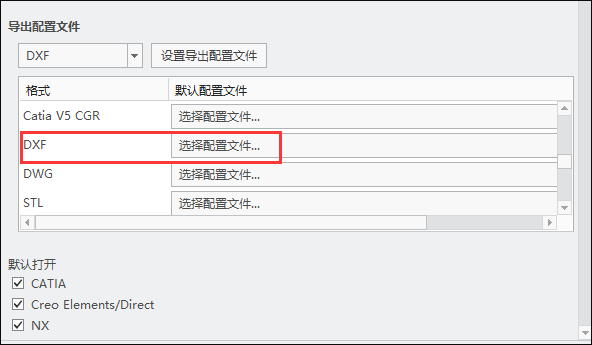

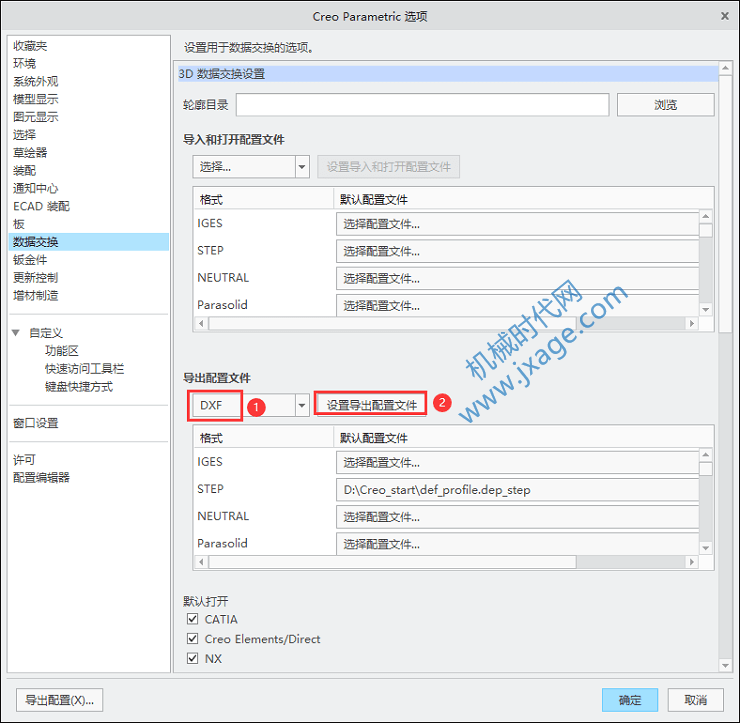

1.点击【文件】-【选项】,选择“数据交换”,在导出配置文件中选择“DXF”,然后点击“设置导出配置文件”,如下图所示。

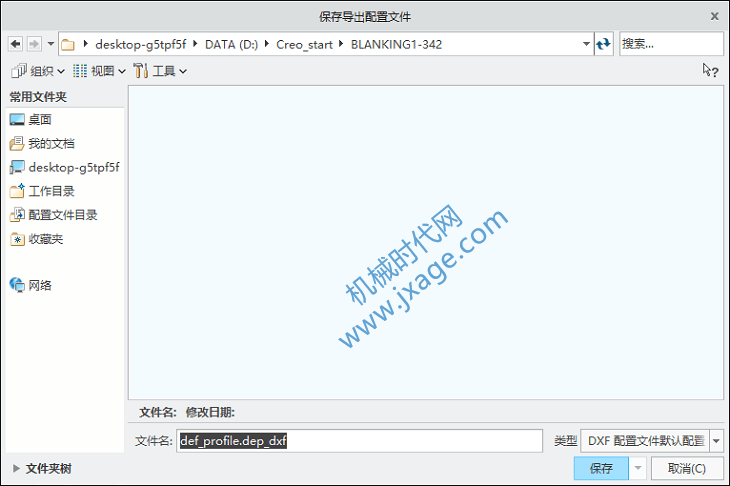

2.点击“保存配置文件”,将配置文件def_profile.dep_dxf保存到Creo的启动目录中。

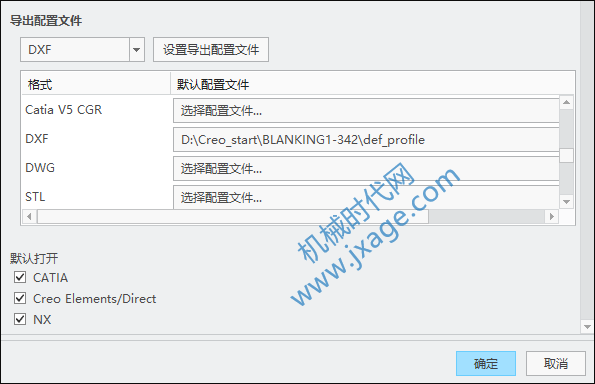

3.点击“浏览”,找到我们上一步保存的dxf导出配置文件,点击确定。

点击确定。

点击是,配置设置保存到配置文件中。

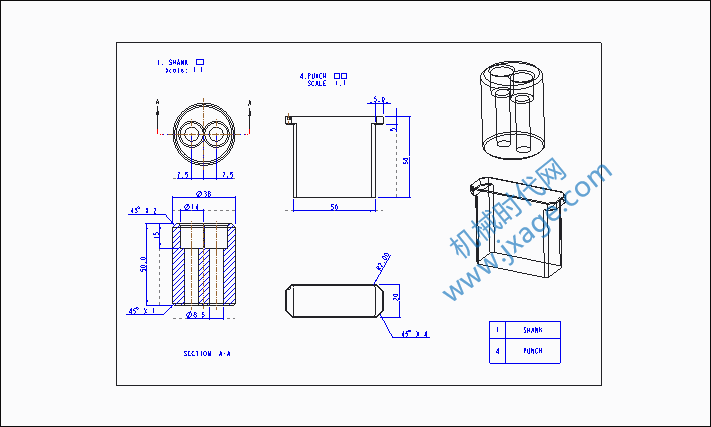

4.我们开始对Creo工程图文件导出成dxf文件。

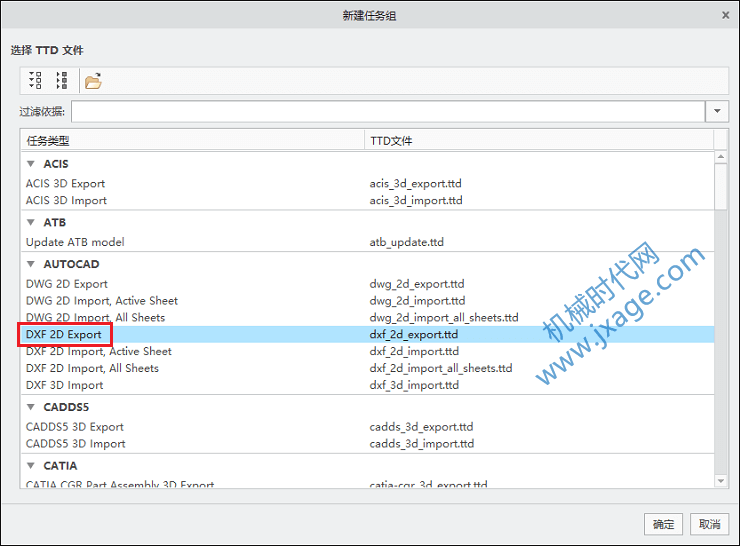

5.点击新建,弹出如下图所示的“新建任务组”窗口。找到DXF 2D Export,点击确定。

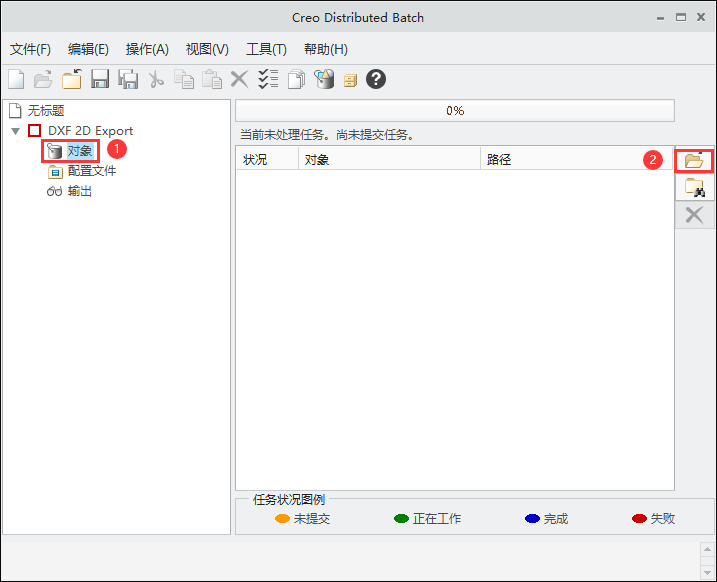

6.选择“对象”,然后点击右侧的打开文件按钮。

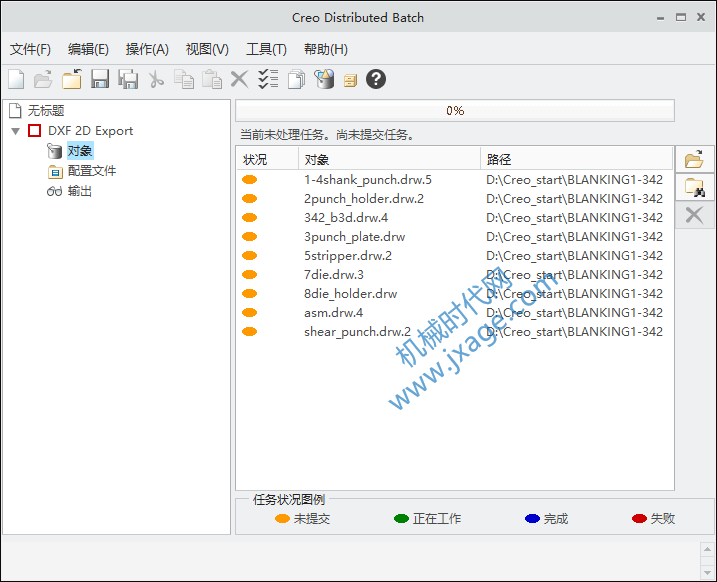

找到我们需要进行转换的Creo文件。

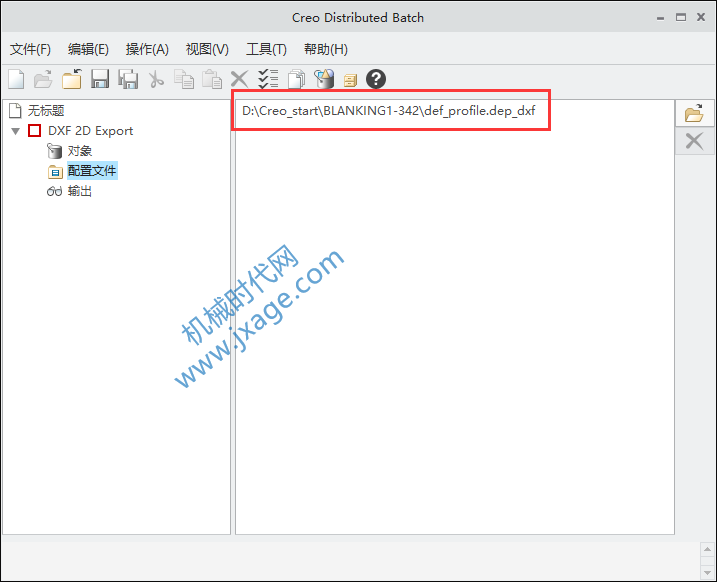

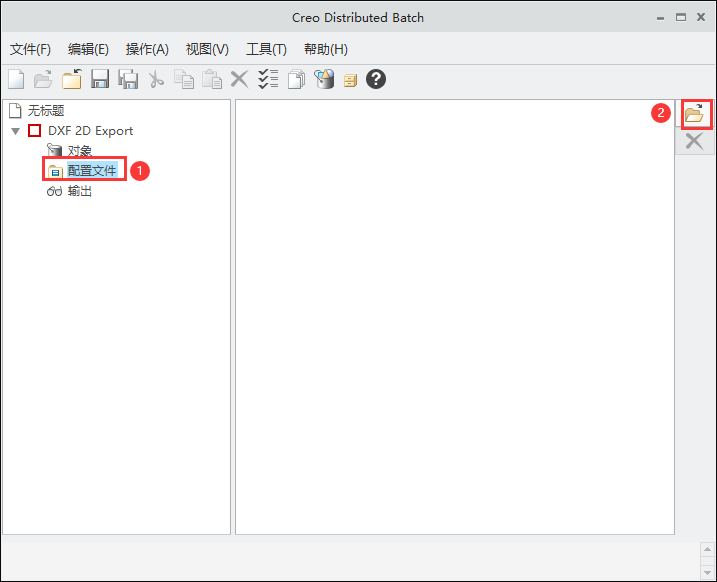

7.选择“配置文件”,点击右侧的打开文件按钮。

找到我们第2步生成的def_profile.dep_dxf文件。

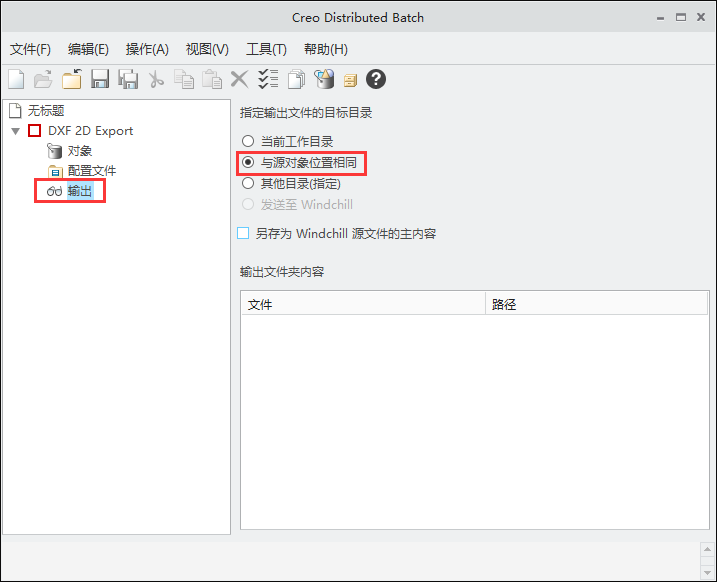

8.点击输出,选择“与源对象位置相同”,如下图所示。

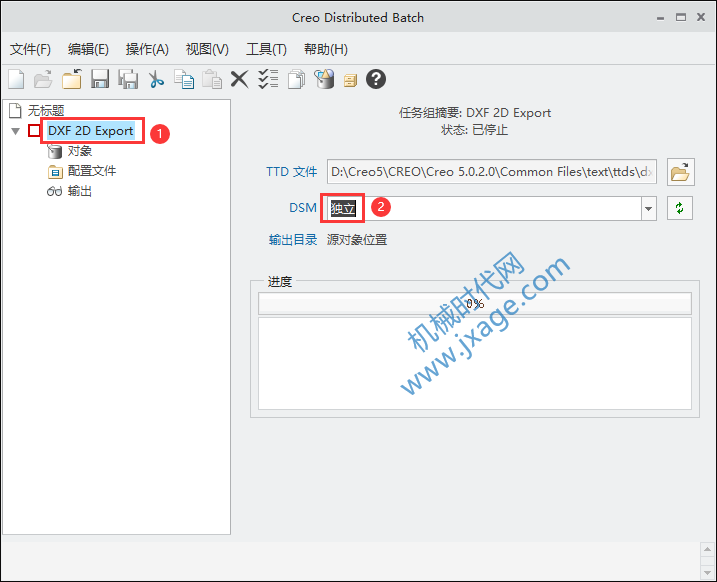

9.点击“DXF 2D Export”,设置DSM为“独立”。

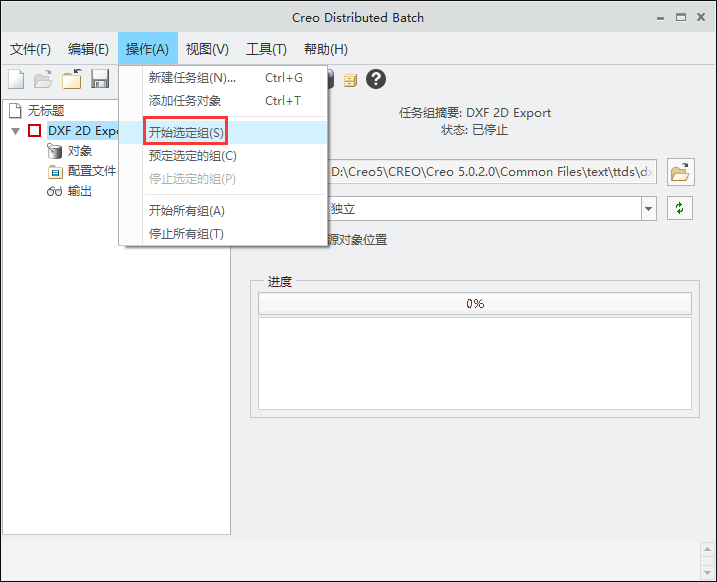

10.点击【操作】-【开始选定组】,如下图所示。

11.文件转换完成。

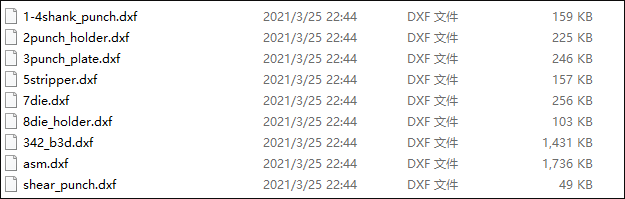

下面是我们批量转换得到的dxf文件。

12.接下来我们将Creo工程图批量转换为pdf文件。

13.打开一个工程图,点击【文件】-【另存为】-【导出】,选择导出格式为PDF,点击“设置”按钮。

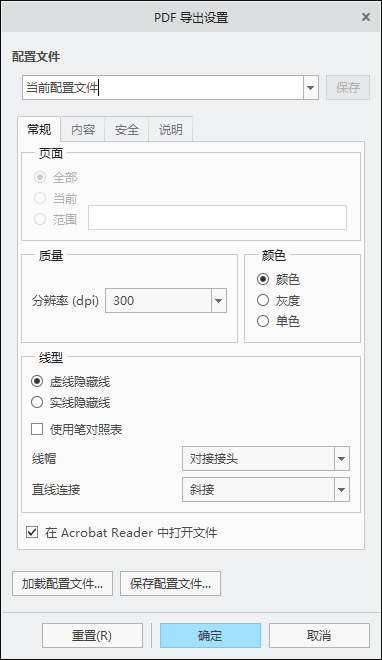

弹出如下图所示的窗口,我们进行必要的设置。

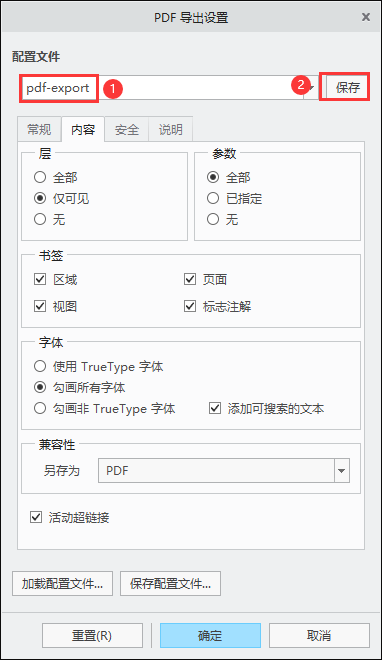

14.将配置文件进行命名,点击“保存”。

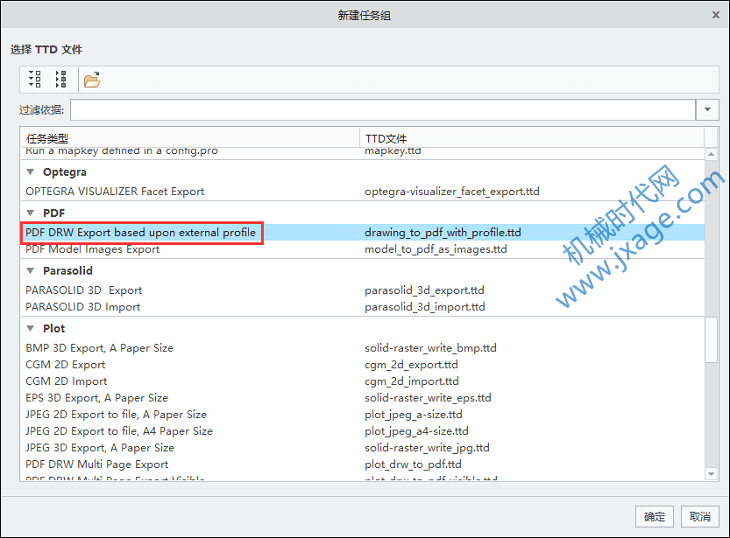

15.进行批量转换。选择“PDF DRW Export based upon external profile”,点击确定。

16.选择“对象”,然后点击右侧的打开文件按钮,找到我们需要进行转换的Creo文件。

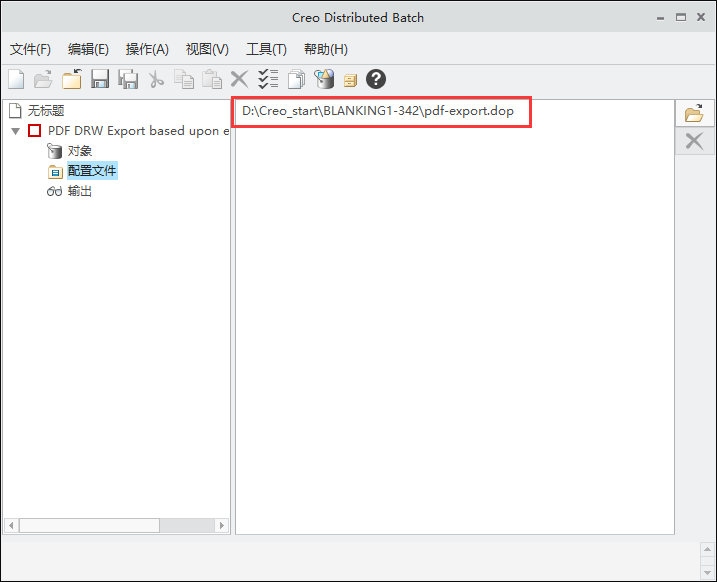

17.选择“配置文件”,点击右侧的打开文件按钮,找到我们第14步生成的pdf-export.dop文件。

18.点击【操作】-【开始选定组】,进行转换。

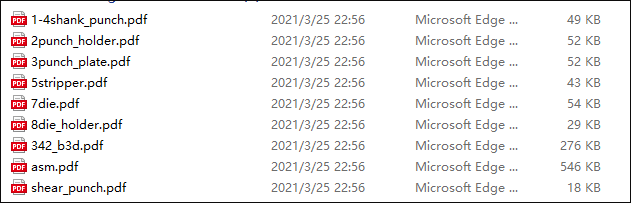

19.文件转换完成。
