Creo如何快速测量模型尺寸?

ZDJ
管理员
1321
文章
0
粉丝
Creo配置评论3,485字数 312阅读模式

之前已经介绍过如何在Creo中快速测量模型尺寸,可以参考以下两篇文章:

1)Creo如何提取模型的最大尺寸?

2)ProE/Creo最大外形尺寸自动测量插件SmartEDM

今天将介绍如何在Creo10.0中快速测量模型的外形尺寸,方法如下:

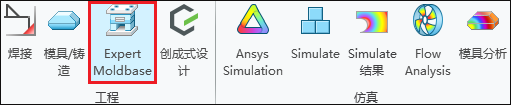

1.首先必须保证在Creo安装时勾选了Expert Moldbase插件,如下图所示,然后激活该插件。

Creo如何快速测量模型尺寸?-图片1

2.在Creo图形显示区点击鼠标右键,在弹出的菜单中选择“自定义”,如下图所示。

Creo如何快速测量模型尺寸?-图片2

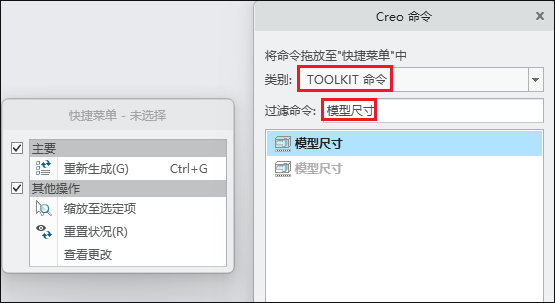

3.在下图所示的窗口类别中选择“TOOLKIT命令”,过滤命令中输入:模型尺寸,然后将“模型尺寸”移动到快捷菜单中。

Creo如何快速测量模型尺寸?-图片3

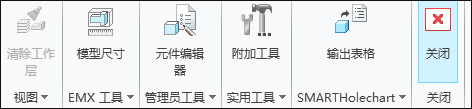

完成移动“模型尺寸”命令。

Creo如何快速测量模型尺寸?-图片4

4.此时可以关闭Expert Moldbase插件,不影响模型尺寸命令的使用。

Creo如何快速测量模型尺寸?-图片5

5.打开一个模型,鼠标右键选择“模型尺寸”,此时我们可以看到模型的尺寸如下图所示。

Creo如何快速测量模型尺寸?-图片6

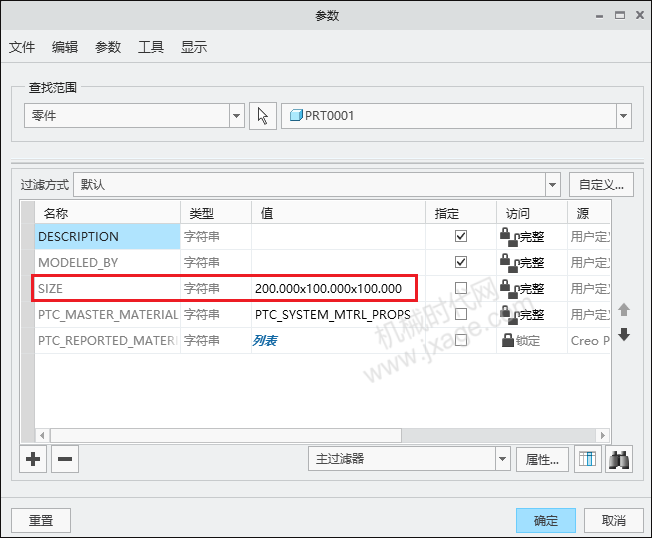

6.点击“工具”-“关系”,我们可以看到系统自动添加了参数:SIZE,如下图所示。

Creo如何快速测量模型尺寸?-图片7

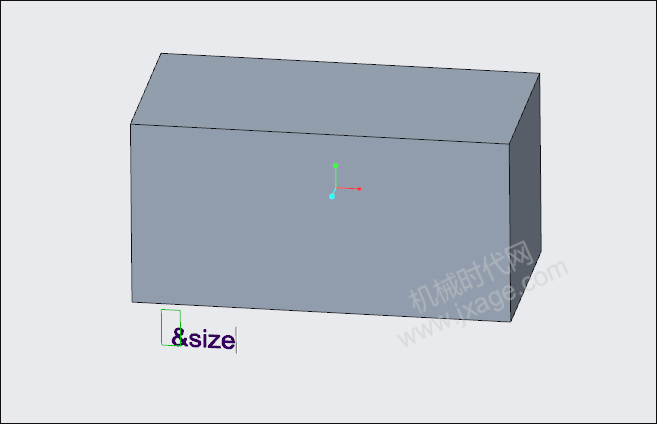

7.新建一个注释,输入:&SIZE,如下图所示。

Creo如何快速测量模型尺寸?-图片8

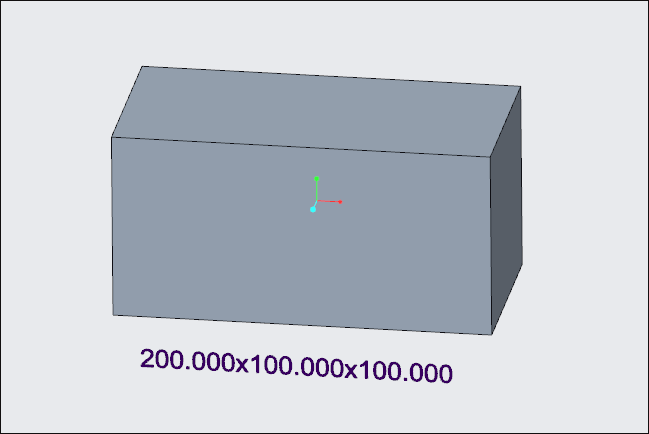

此时我们就可以看到模型的外形尺寸注释了。

Creo如何快速测量模型尺寸?-图片9
