Creo如何进行批量文件转换?

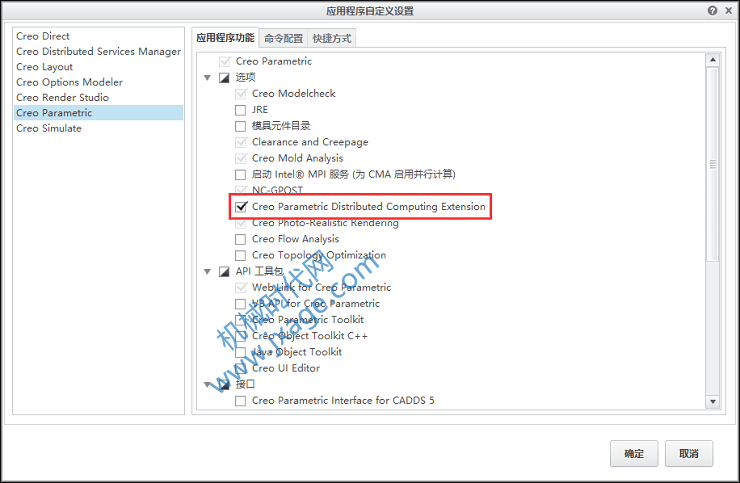

Creo能够实现文件的批量的文件转换,前提是我们在安装Creo软件时需要自定义安装,在Creo Parametric中选择“Creo Parametric Distributed Computing Extension”,如下图所示。

下面我简单介绍如何实现Creo文件的批量转换。

方法:

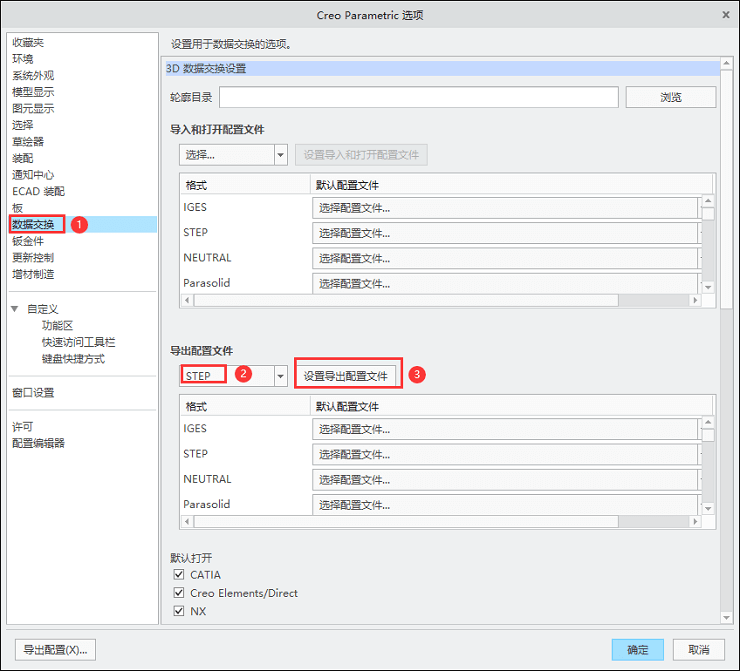

1.点击【文件】-【选项】,选择“数据交换”,在导出配置文件中选择“STEP”,然后点击“设置导出配置文件”,如下图所示。

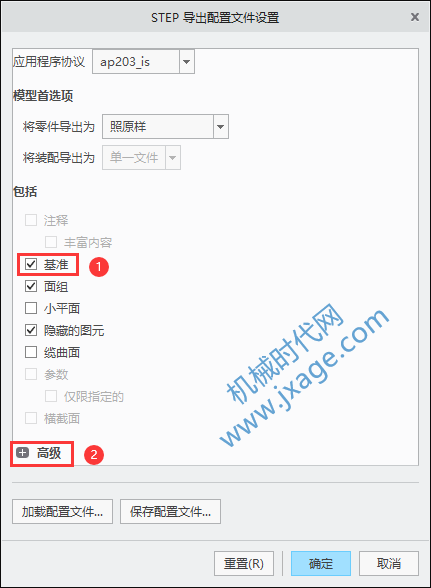

2.我们勾选“基准”,这样导出的stp文件就会包含基准。选择高级,如下图所示。

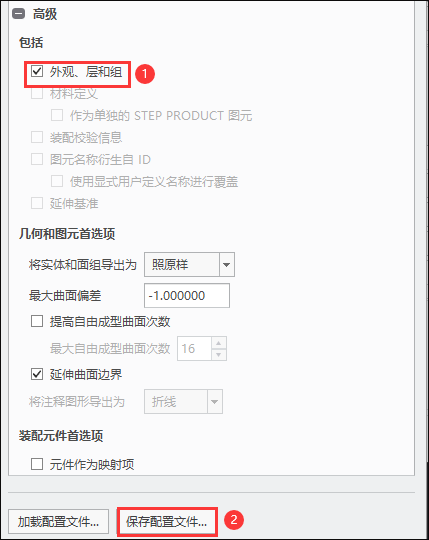

勾选“外观、层和组”,这样stp文件就含有颜色等外观,点击“保存配置文件”,将配置文件def_profile.dep_step保存到Creo的启动目录中。

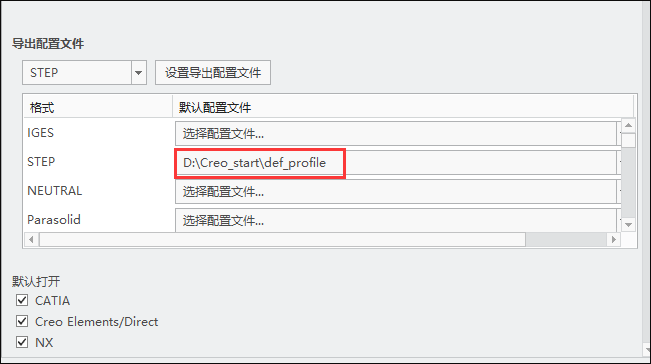

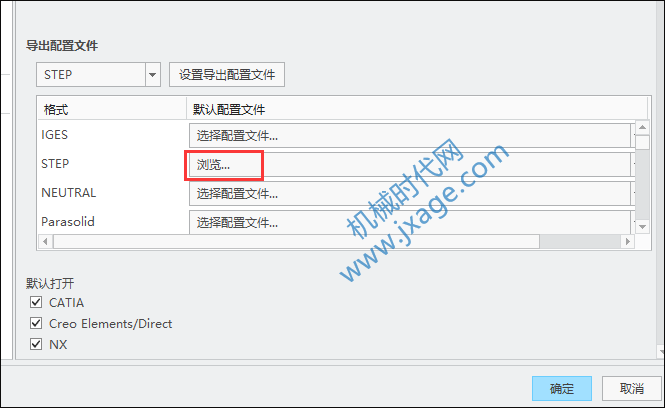

3.点击“浏览”,找到我们上一步保存的stp导出配置文件,点击确定。

完成之后如下图所示。

4.点击是,配置设置保存到配置文件中。

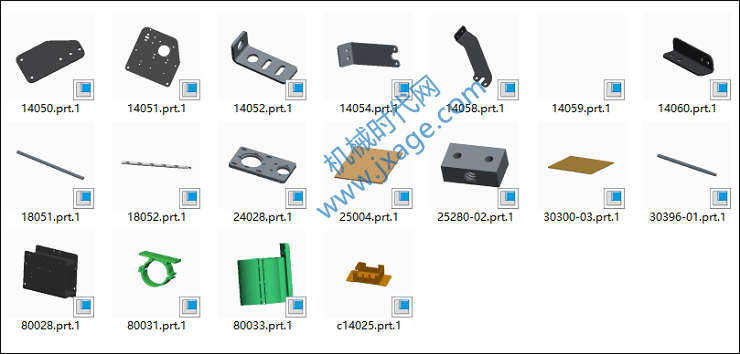

5.现在我们开始对下面的Creo文件导出成stp文件。

6.点击开始菜单,选择“Creo Distributed Batch 5.0.2.0”,如下图所示。

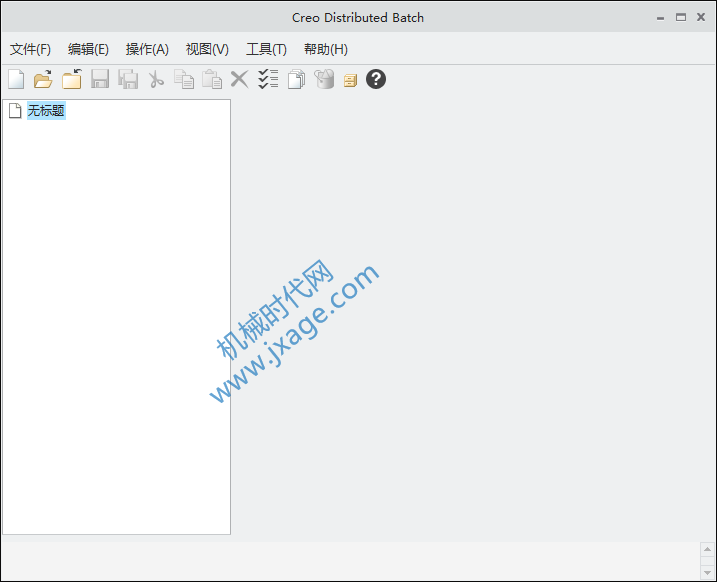

弹出如下图所示的窗口,点击新建。

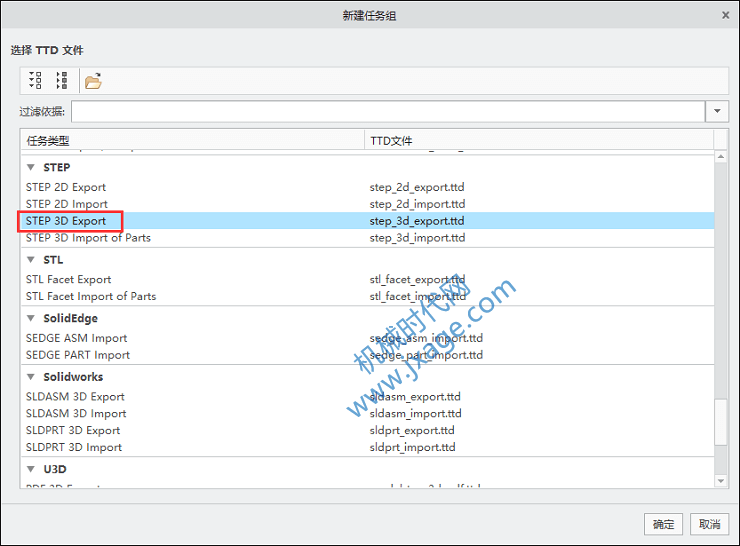

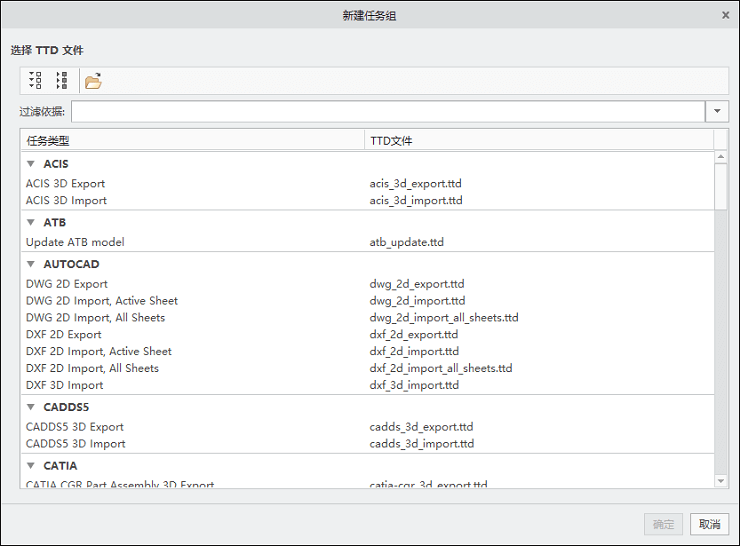

弹出如下图所示的“新建任务组”窗口。

找到STEP 3D Export,点击确定。

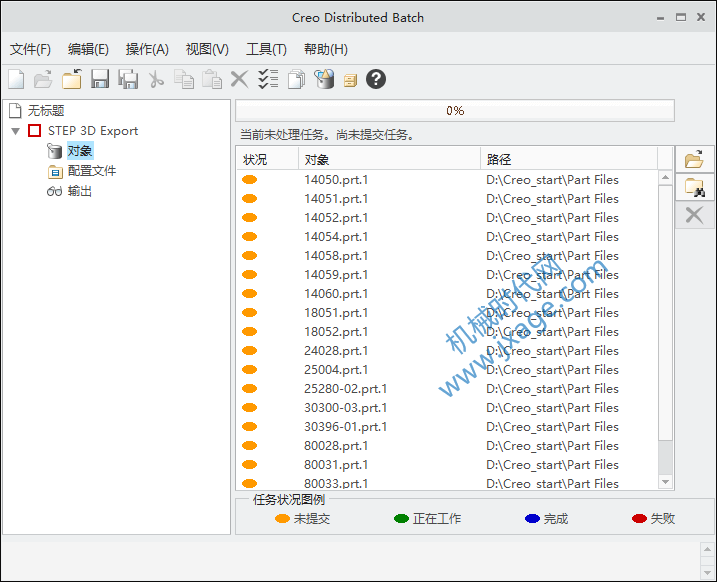

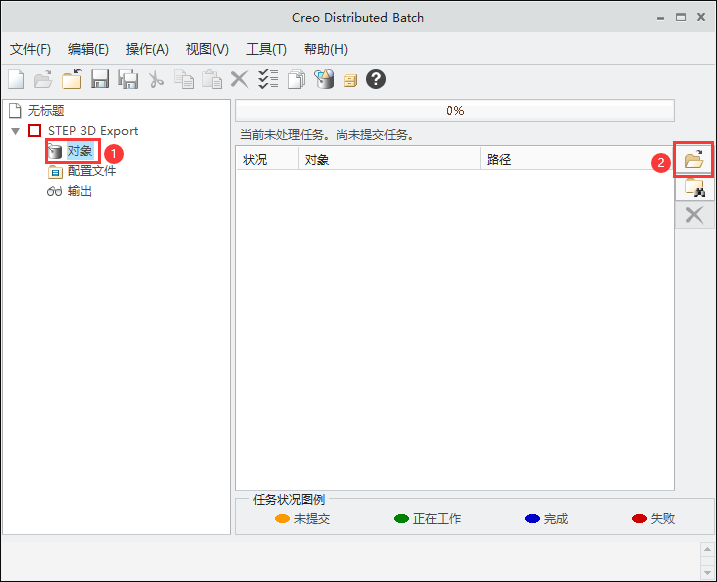

7.选择“对象”,然后点击右侧的打开文件按钮。

找到我们需要进行转换的Creo文件。

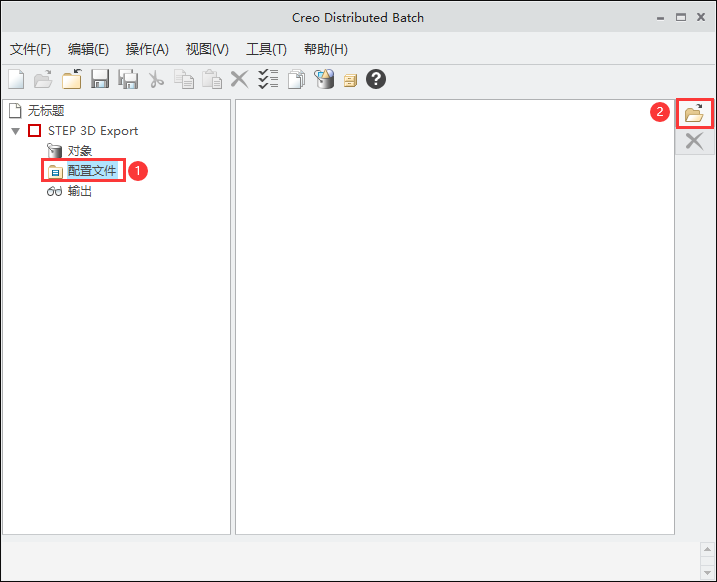

8.选择“配置文件”,点击右侧的打开文件按钮。

找到我们第2步生成的def_profile.dep_step文件。

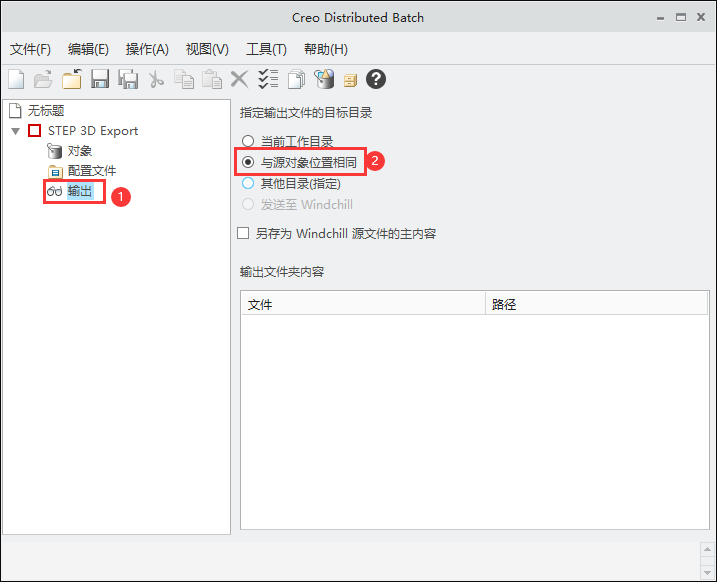

9.点击输出,选择“与源对象位置相同”,如下图所示。

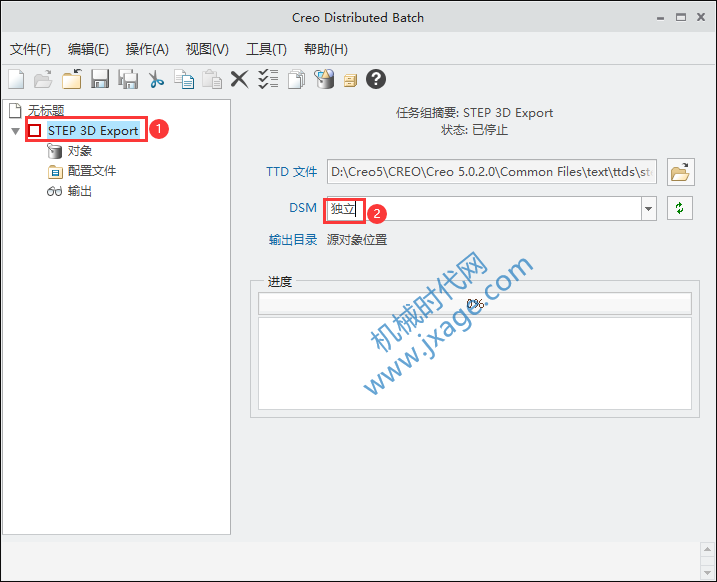

10.点击“STEP 3D Export”,设置DSM为“独立”。

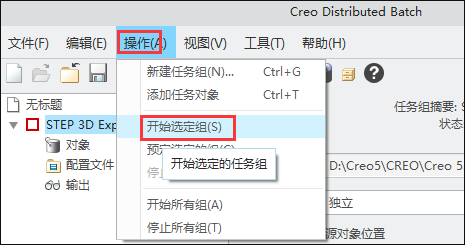

11.点击【操作】-【开始选定组】,如下图所示。

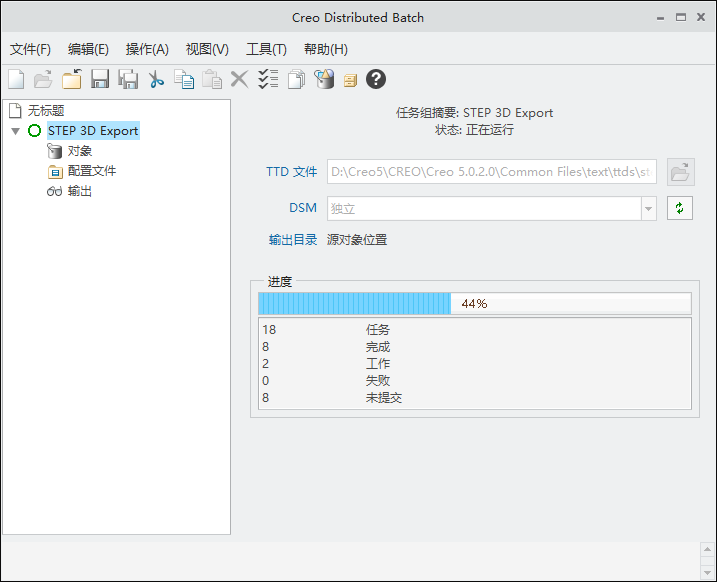

此时文件开始转换。

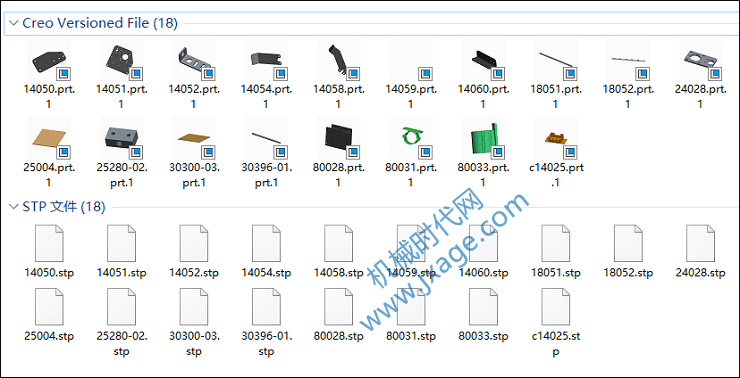

12.文件转换完成。
