Creo模型树显示公用名称的方法

ZDJ
管理员
1332
文章
0
粉丝
Creo配置评论20,7405字数 218阅读模式

对于拥有大量零部件的组件,如果我们想从中快速找到想要的零部件会很困难。因为Proe模型树的零部件名称通常是一些代号,为了快速找到零部件我们可以通过以下的操作显示公用名称,这样我们从模型树找零件就方便多了

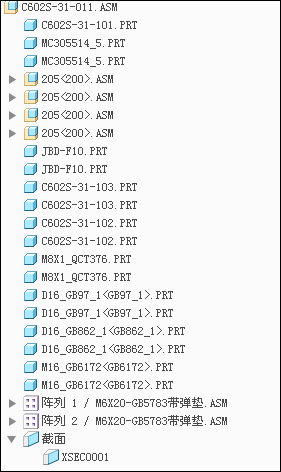

默认的模型树如下图所示:

显示零部件公用名称:

方法:

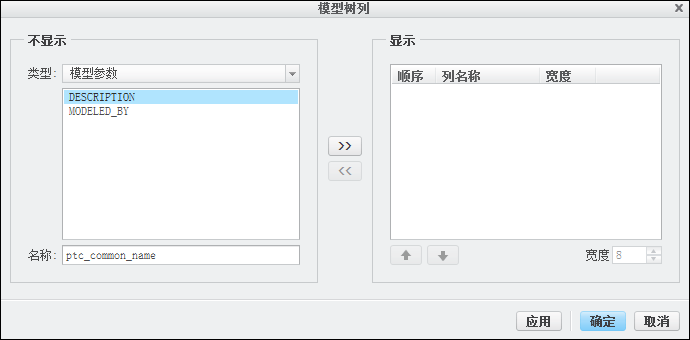

1.点击模型树的设置按钮,选择【树列】,弹出模型树列窗口,如下图所示。

Creo模型树显示公用名称的方法-图片1

2.选择【模型参数】,在名称栏输入:ptc_common_name,点击>>将其移到右侧的显示栏中。

Creo模型树显示公用名称的方法-图片2

如果想要以后自动显示,将配置保存到tree.cfg,然后在ProE选项中将mdl_tree_cfg_file配置选项设置为保存tree.cfg的路径。
