Creo基准平面着色的用处

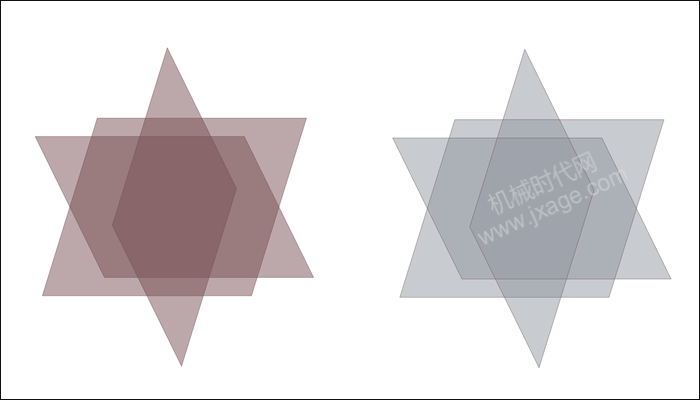

众所周知，基准平面的法向有两个相反的方向，一正一负。当我们组装元件、定向视图和草绘参考时，根据面对屏幕的不同侧，基准平面分别显示为褐色和灰色。褐色为正向，灰色为反向，如下图所示。

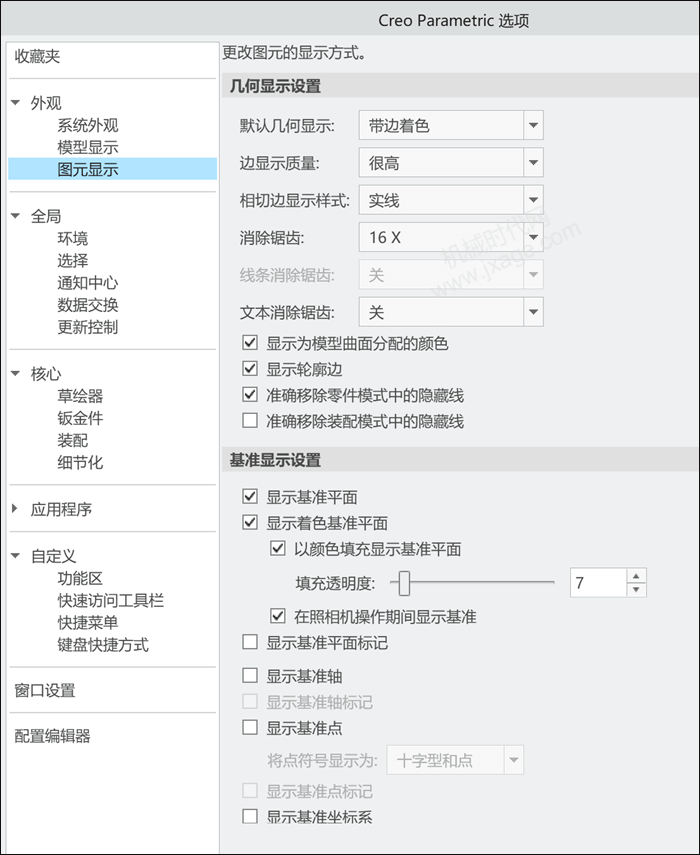

我们可以点击“文件”-“选项”-“图元显示”，找到“基准显示设置”栏，如下图所示。

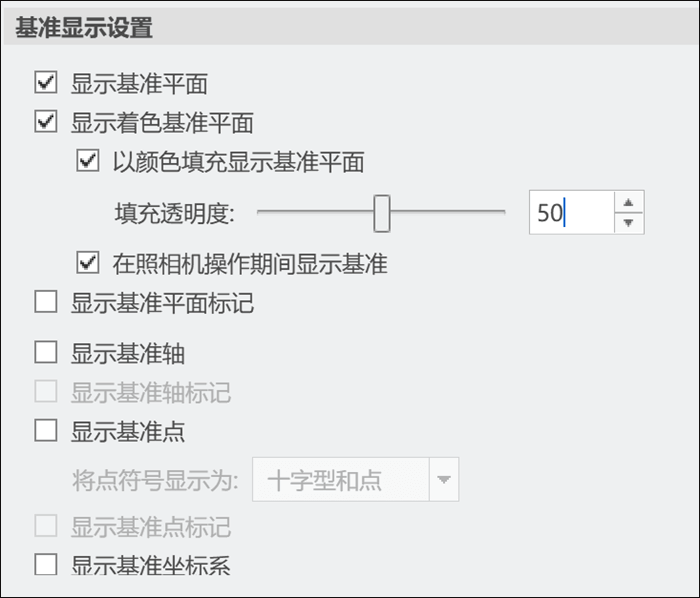

我们可以勾选“以颜色填充显示基准平面”，系统默认的填充透明度为7，这里设置为50。

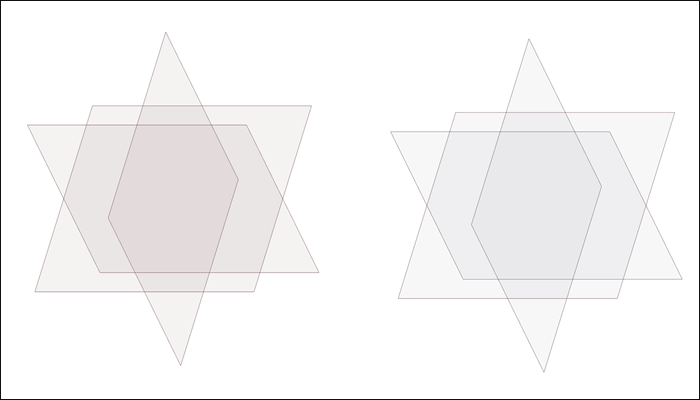

点击确定，我们看到的基准平面显示如下图所示。这样基准平面的正反方向更容易辨别。

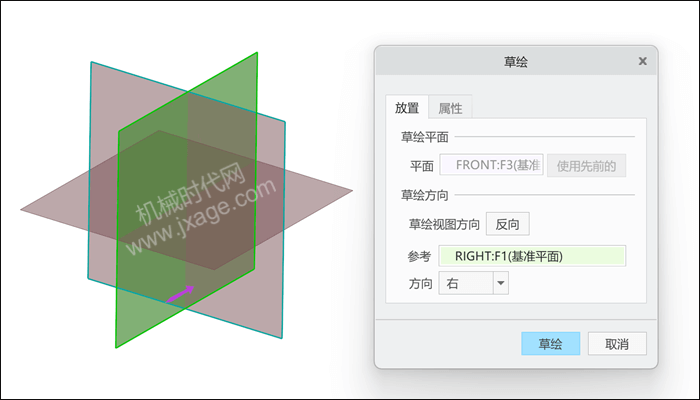

这样我们在选择草绘平面时，可以直接确定基准平面的正向，不需要再点击“反向”按钮。

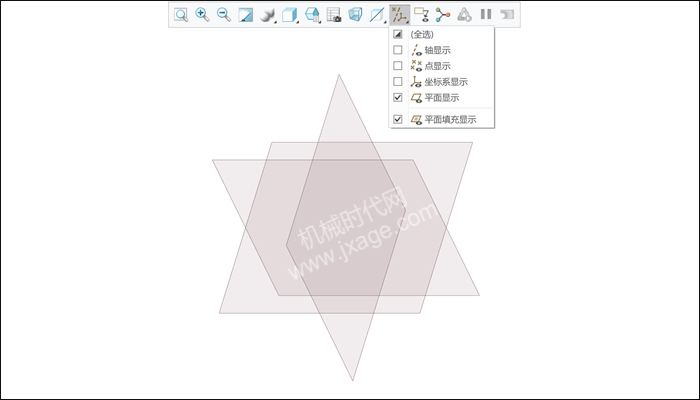

我们可以通过勾选“平面填充显示”，可以让基准平面以填充颜色显示。

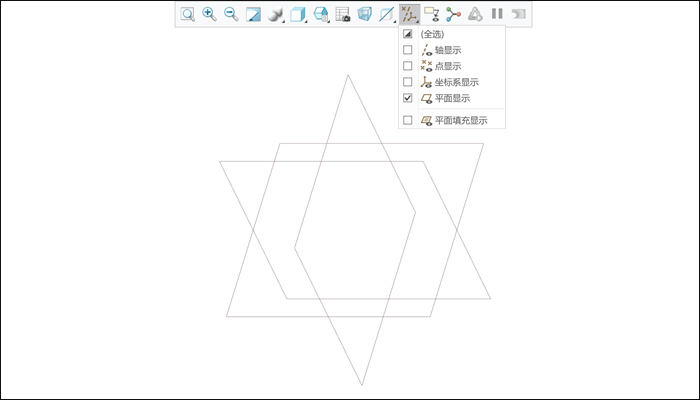

我们可以通过取消勾选“平面填充显示”，让基准平面以不填充颜色的方式显示，如下图所示。
