ProE/Creo最大外形尺寸自动测量插件SmartEDM下载及安装教程

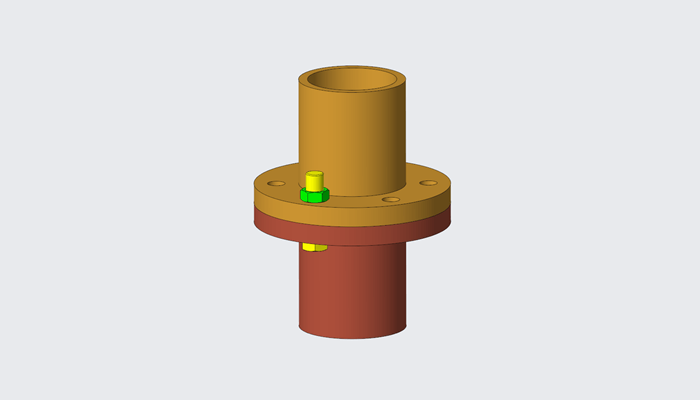

分享一个可以自动测量模型外形尺寸的插件，效果如下图所示。

一、安装及使用方法：

1.首先下载插件，见文章末尾。

2.启动Proe或Creo，这里以Creo为例，点击“辅助应用程序”，如下图所示。

3.在弹出的如下图所示的窗口中点击“注册”按钮。

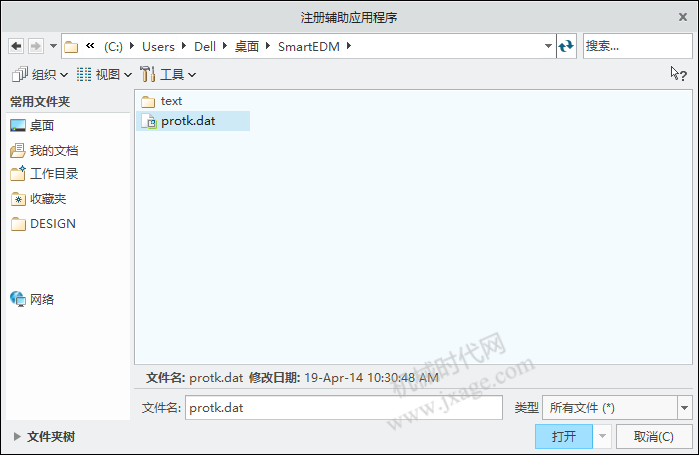

4.找到前面下载的插件，双击其中的“protk.dat”文件打开，如下图所示。

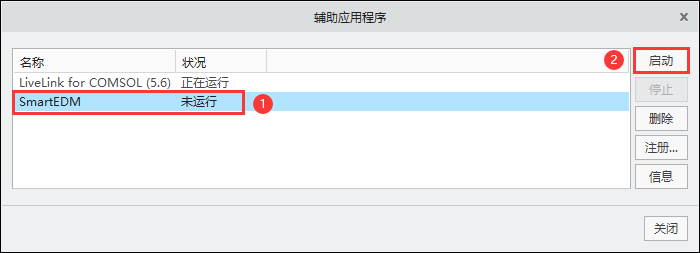

5.选中SmartEDM，点击“启动”按钮。

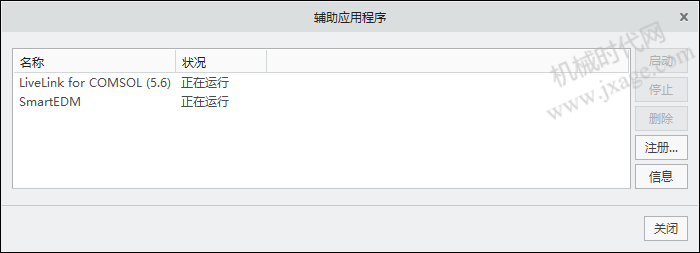

此时我们可以看到SmartEDM正在运行，这样我们就可以使用SmartEDM了。

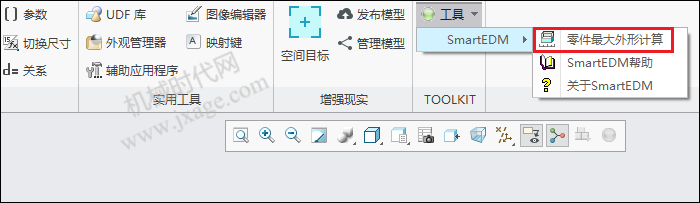

6.新建一个零件，点击“工具”-“SmartEDM”-“零件最大外形计算”，如下图所示。

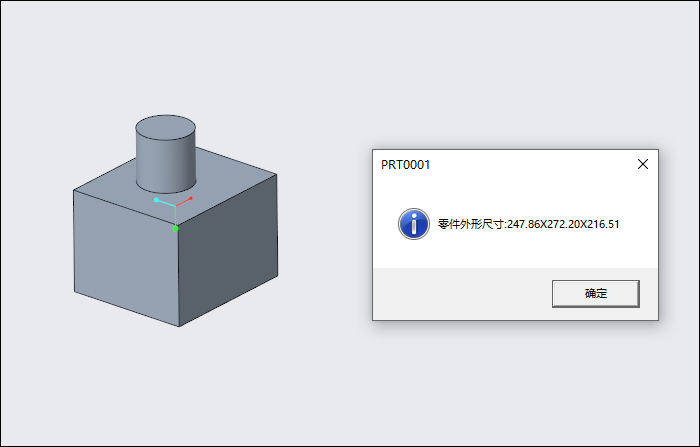

此时系统弹出如下图所示的信息。

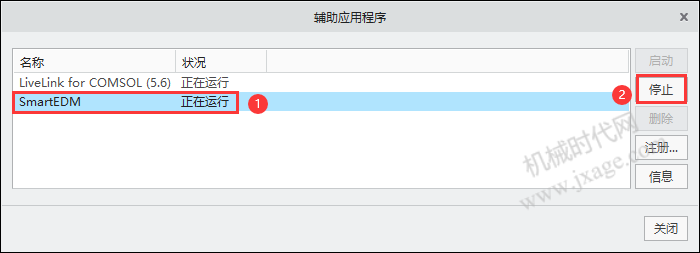

7.如何删除这个插件呢？我们首先需要将SmartEDM停止，如下图所示。

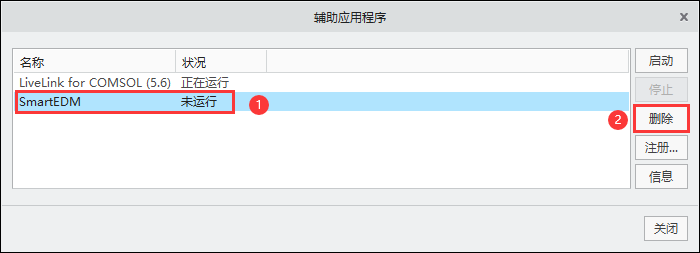

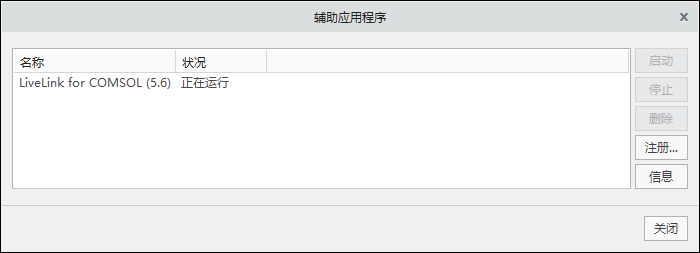

然后选中SmartEDM，点击“删除”按钮即可。

值得注意的是：在Creo8.0之后，可以通过外围体积块命令生成零件最大轮廓，然后通过测量工具测量外形尺寸。
