Proe/Creo机械工程图技术要求合集

  • 1
  • 7,018 次阅读

出工程图时,我们可能会遇到不知道如何写技术要求的情况,其实Proe/creo工程图可以导入文本文件格式的技术要求,小编整理了一些常用的通用技术要求给大家。

方法:

1.下载压缩文件并解压,将解压后的文件放到起始目录。

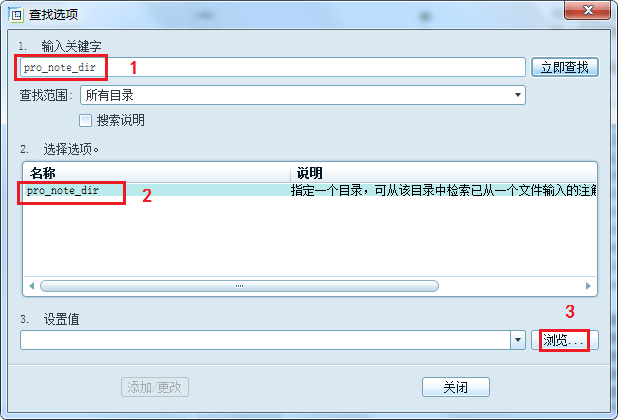

2.点击【工具】-【选项】,点击查找,在输入关键字栏中输入pro_note_dir ,点击立即查找按钮,如下图所示,点击浏览,找到下载后解压的文件夹。

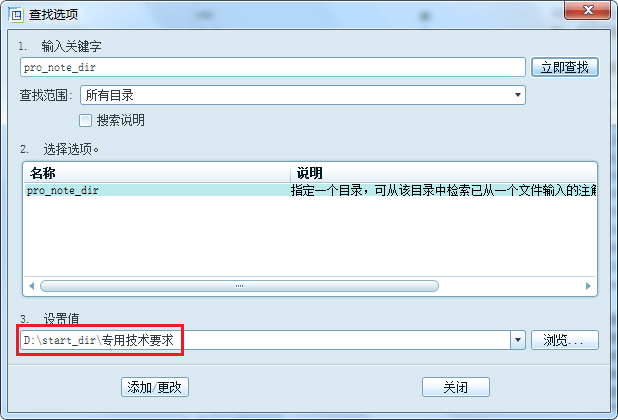

3.点击【添加/更改】,关闭窗口。

2

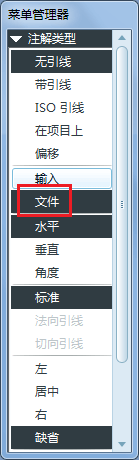

4.进入工程图,点击注释,按照下图进行设置,点击视图区合适的位置,此时会自动弹出“专用技术要求”文件夹,选择所需的技术要求即可。

3

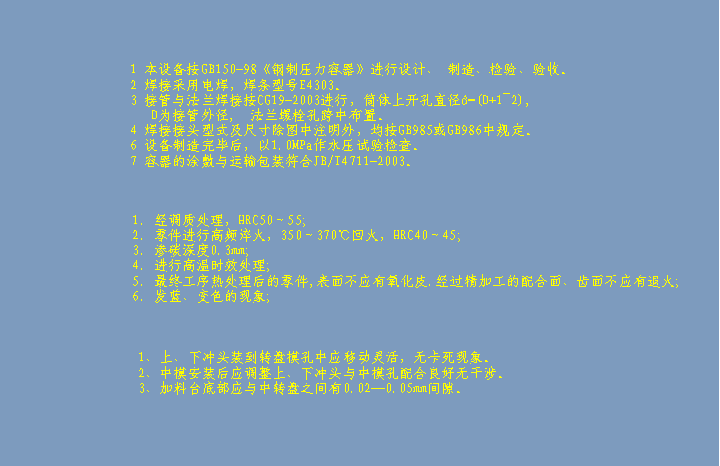

5.技术要求标注如下。

5

文件下载:

此处为隐藏的内容!
登录后方可查看!
