Creo如何通过参数控制模型的外观颜色?

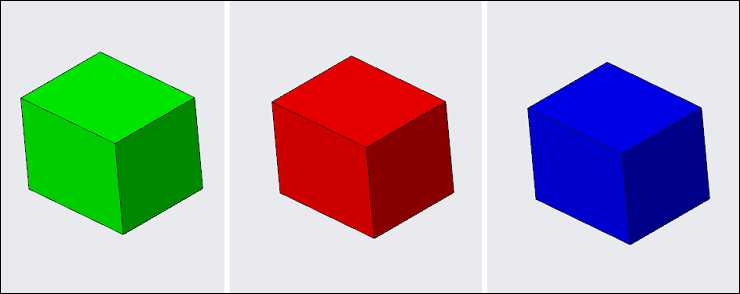

最终结果如下图所示。

方法:

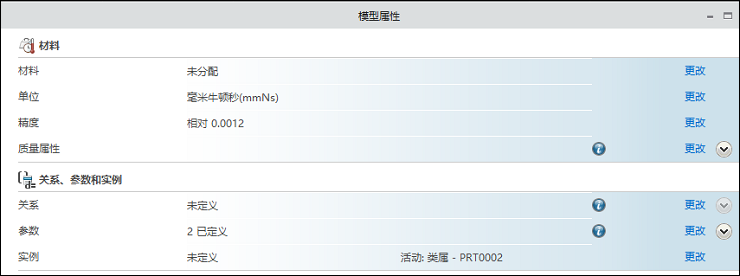

1.首先打开一个零件,点击“文件”-“准备”-“模型属性”,点击材料最右侧的“更改”按钮。

弹出如下图所示的材料窗口。

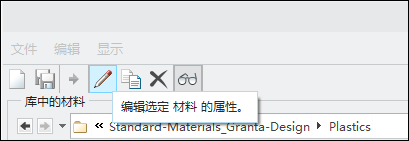

2.我们可以双击某个材料,然后通过点击窗口上方的“编辑选定材料的属性”按钮对现有材料进行编辑。

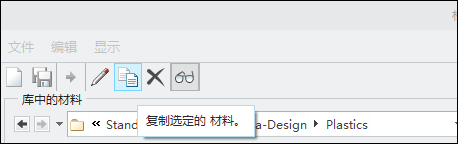

我们也可以点击窗口的“复制选定的材料”对选定的材料进行复制。

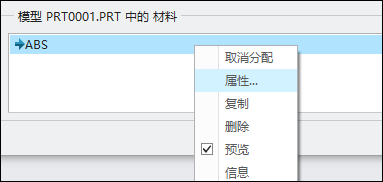

3.以ABS为例,鼠标右键选择“属性”。

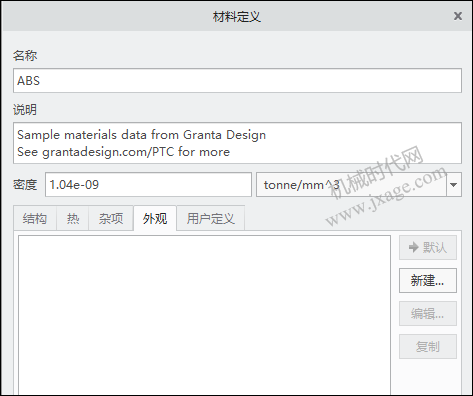

此时弹出“材料定义”窗口,点击“外观”选项卡,点击窗口右侧的“新建”按钮。

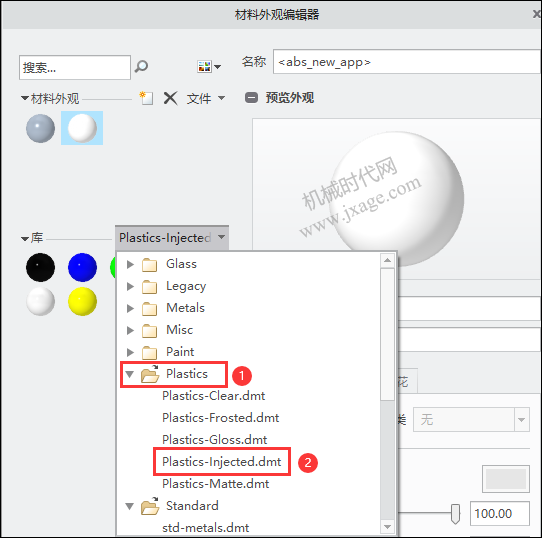

在“库”中选择“Plastics”-“Plastics-Injected.dmt”。

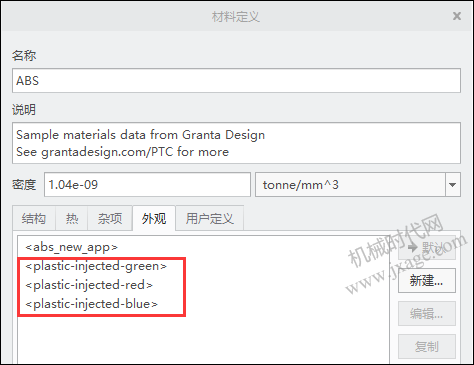

4.选择其中的绿色、红色和蓝色,如下图所示。

以上步骤完成了材料外观的设置。

5.点击“工具”-“关系”,添加如下图所示的关系:

MATERIAL_PARAM("PTC_DEFAULT_APPEARANCE")="<plastic-injected-blue>"

我们可以将上述关系式等式右边改为<plastic-injected-blue>或<plastic-injected-green>,从而实现不同的外观颜色。
