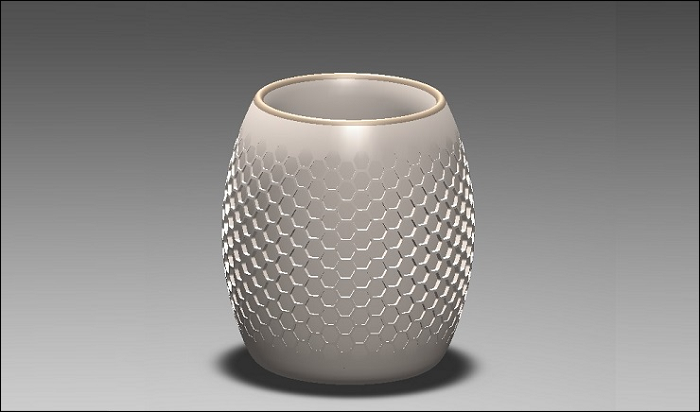

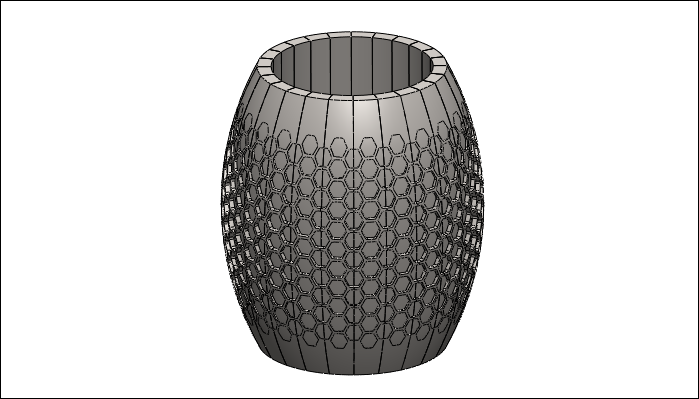

最终结果如下图所示。
文章末尾下载模型
方法：

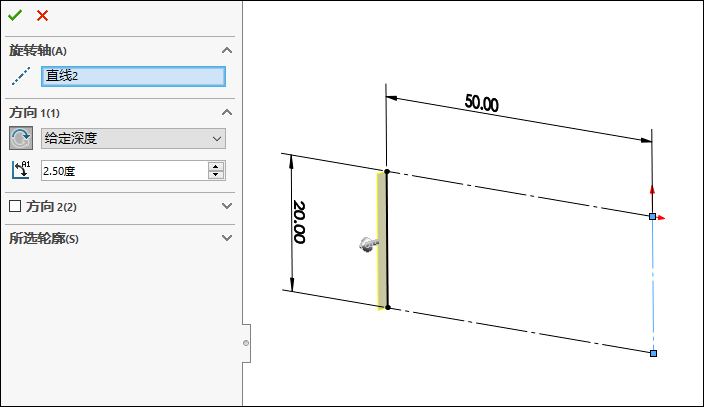

1.点击“插入”-“曲面”-“旋转曲面”，在右视基准面上绘制如下图所示的草图。
设置旋转角度为2.5°。

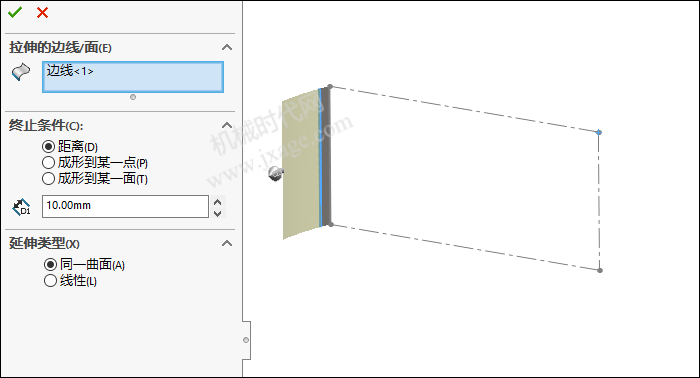

2.点击“插入”-“曲面”-“延伸曲面”，选择下图所示的边将其延伸10mm。

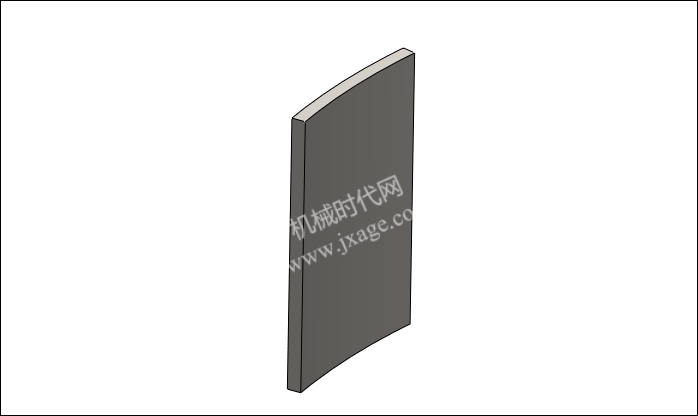

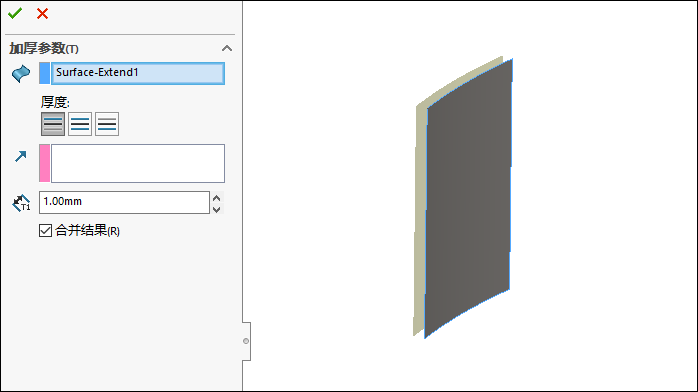

3.点击“插入”-“凸台/基体”-“加厚”，将曲面加厚1mm。
加厚完成。

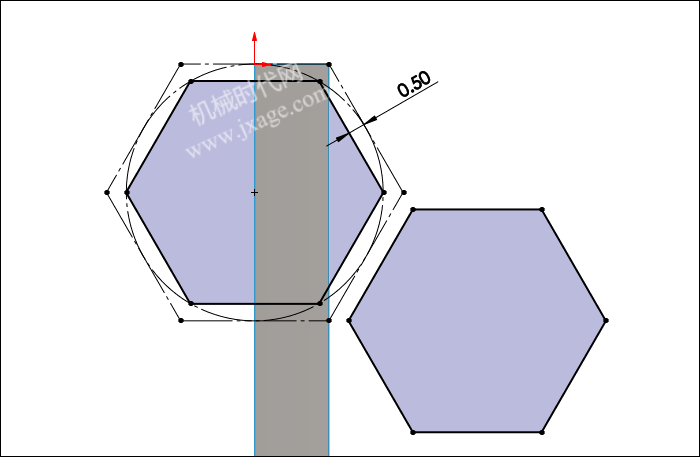

4.在前视基准面上绘制如下图所示的草图。

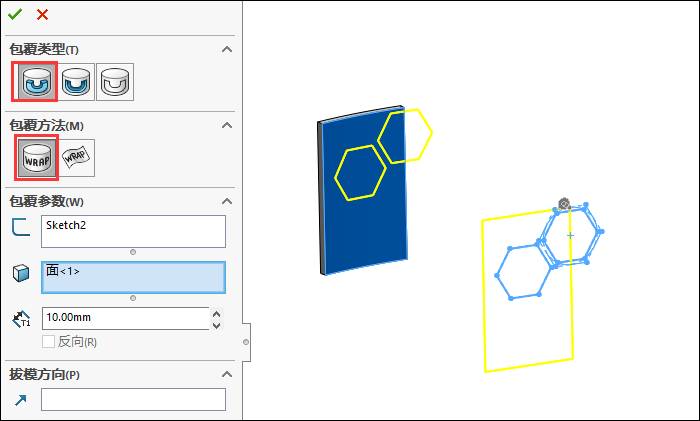

5.点击“插入”-“特征”-“包覆”，按照下图进行设置。

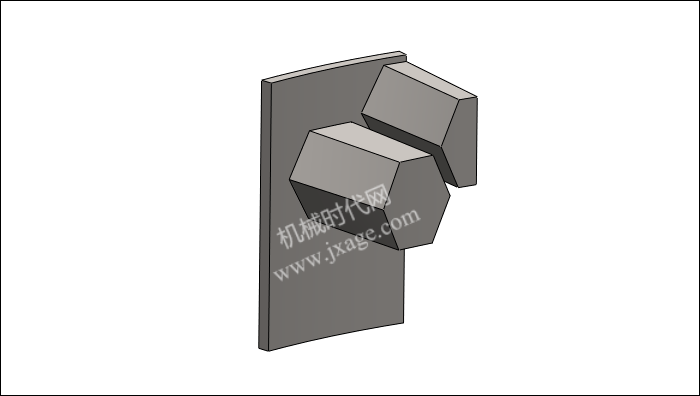

完成后如下图所示。

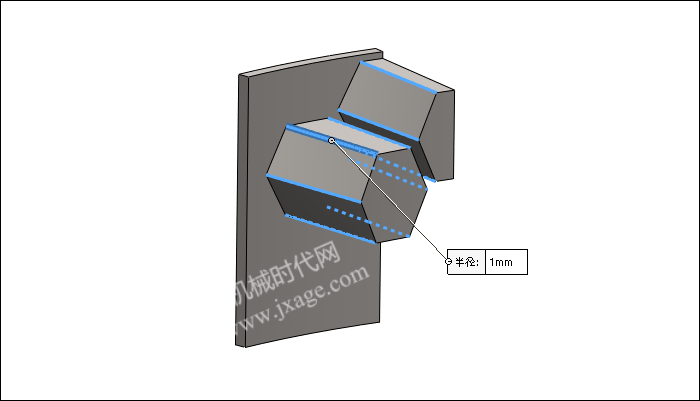

6.倒圆角。

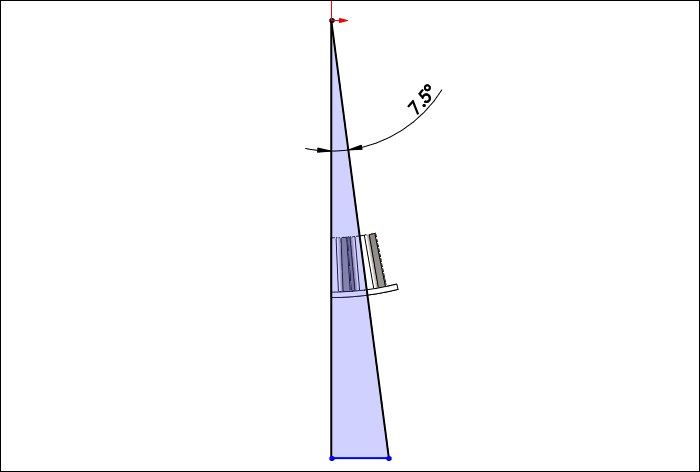

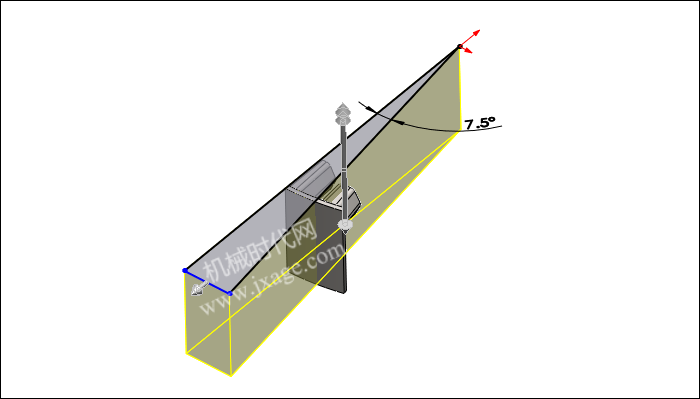

7.点击拉伸切除，在上视基准面上绘制如下图所示的草图。
设置完全贯穿。

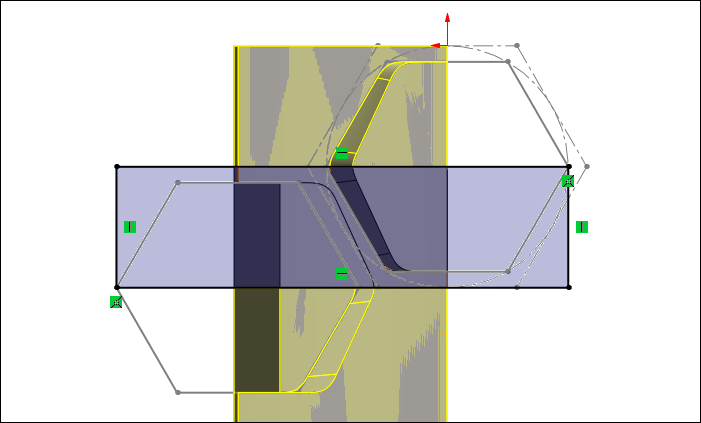

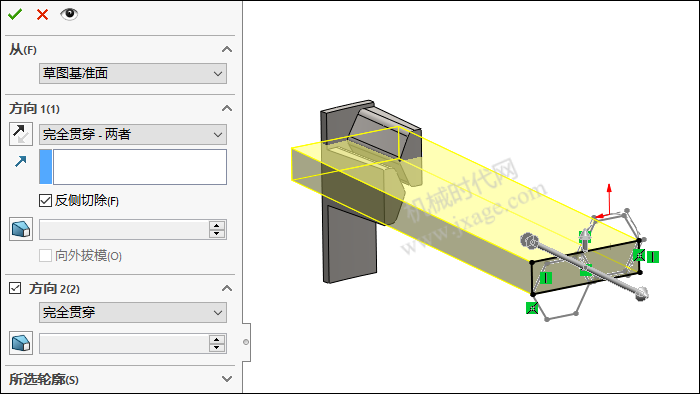

8.点击拉伸切除，在前视基准面上绘制如下图所示的草图。
设置完全贯穿。

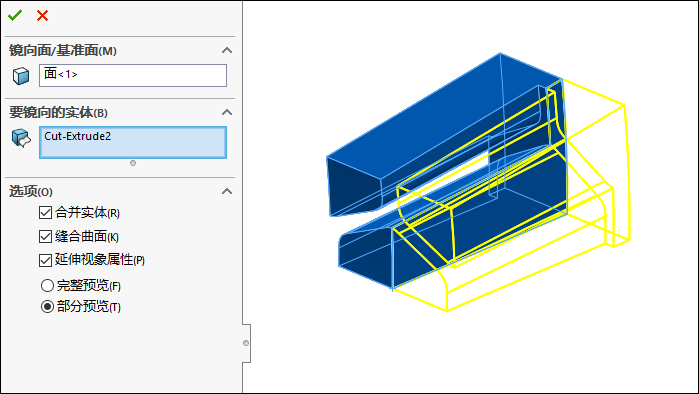

9.将模型进行镜像。

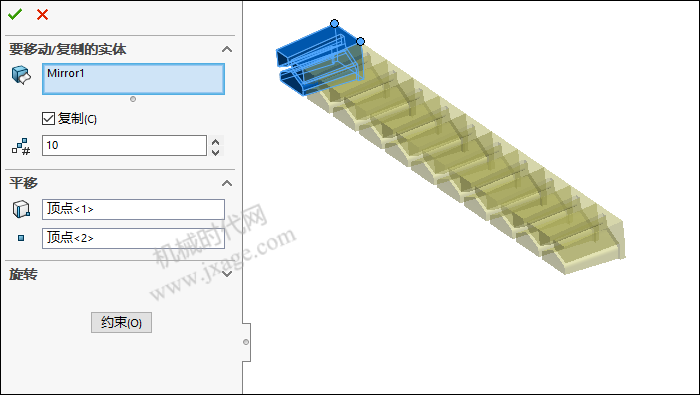

10.点击“插入”-特征”-“移动/复制”，选择下面的蓝色实体，按照下图进行设置，勾选“复制”选项，设置复制数量为10。

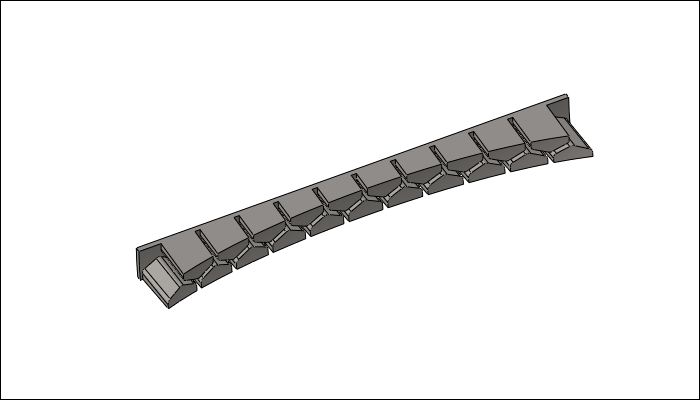

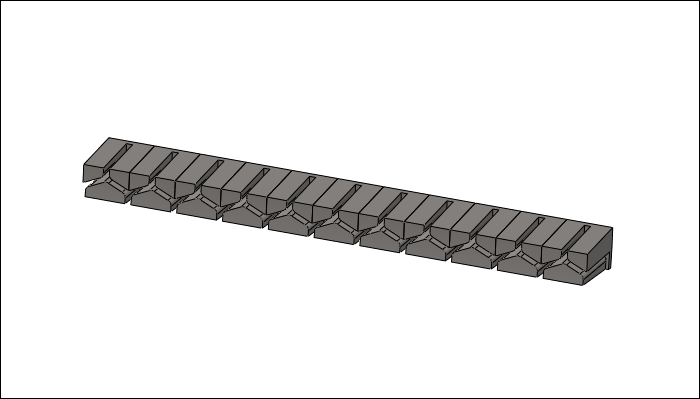

完成。
11.点击“插入”-“特征”-“组合”，操作类型选择“添加”，选择下面所有的实体进行组合。

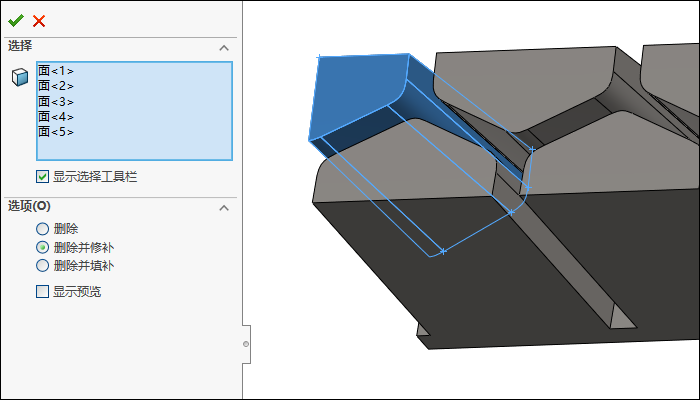

12.点击“插入”-“面”-“删除”，勾选“删除并修补”，选中下面的面，将下面的面进行删除。

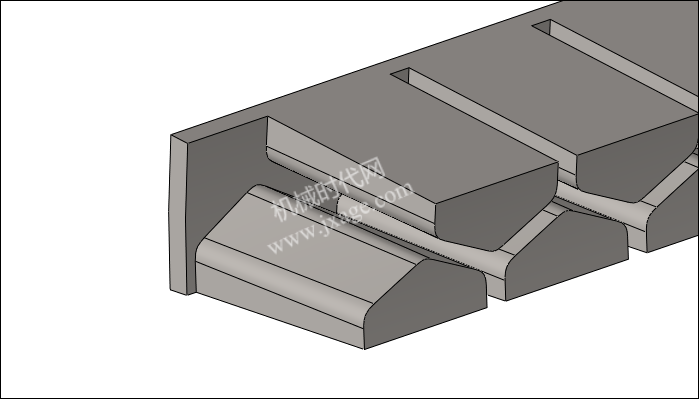

删除完成后如下图所示。

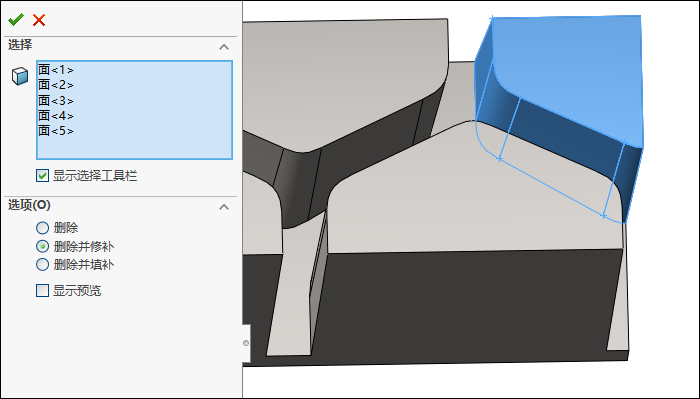

13.再次点击“插入”-“面”-“删除”，勾选“删除并修补”，选中下面的面（模型的另一端），将下面的面进行删除。

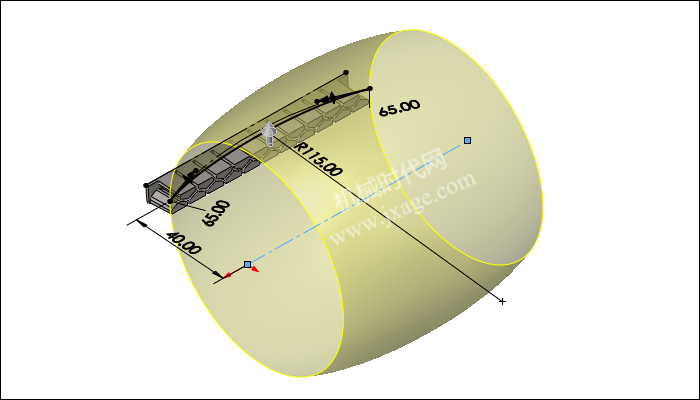

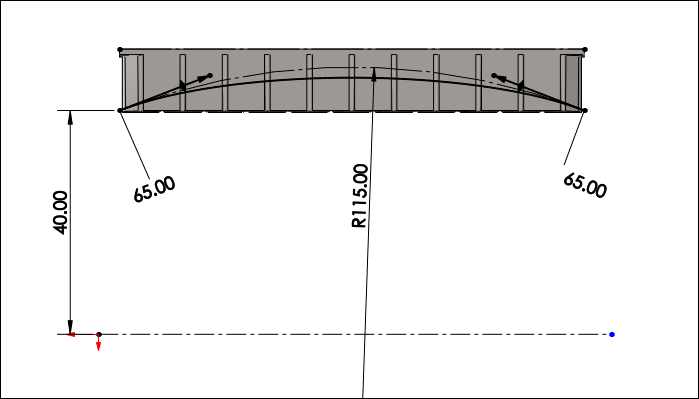

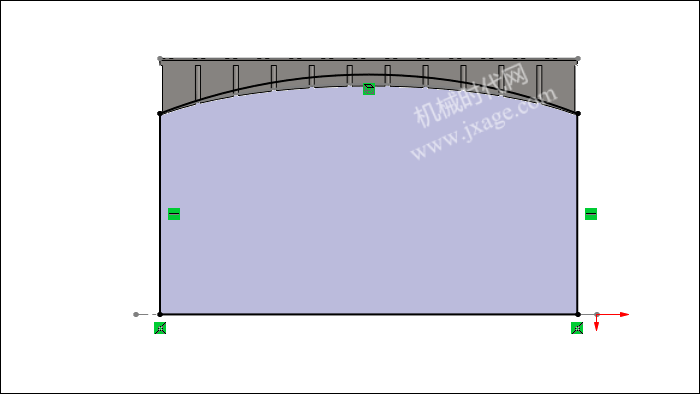

14.点击“插入”-“曲面”-“旋转曲面”，在右视基准面上绘制如下图所示的草图。
点击勾号完成。
15.点击“插入”-“切除”-“使用曲面”，使用上一步创建的旋转曲面对实体进行切除。
切除完成。

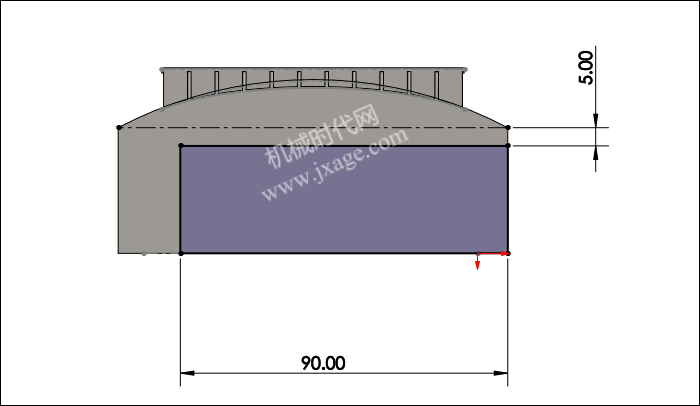

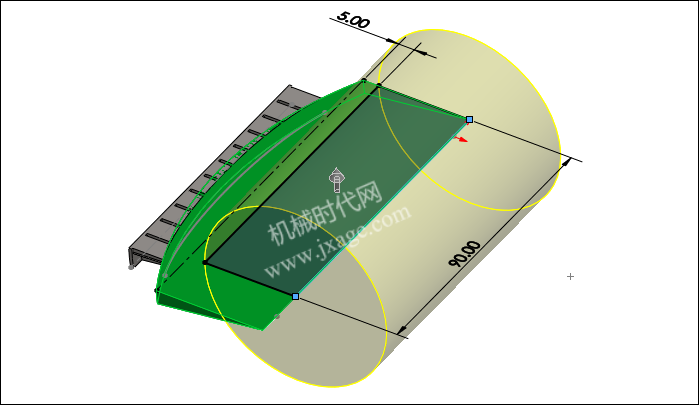

16.点击“旋转凸台/基体”，在右视基准面上绘制如下图所示的草图。

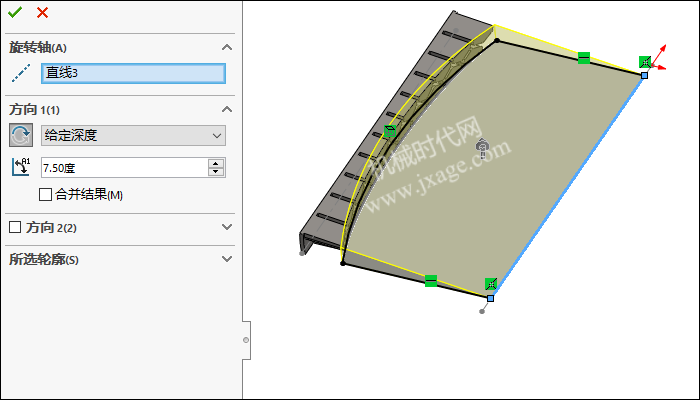

设置旋转角度为7.5度。

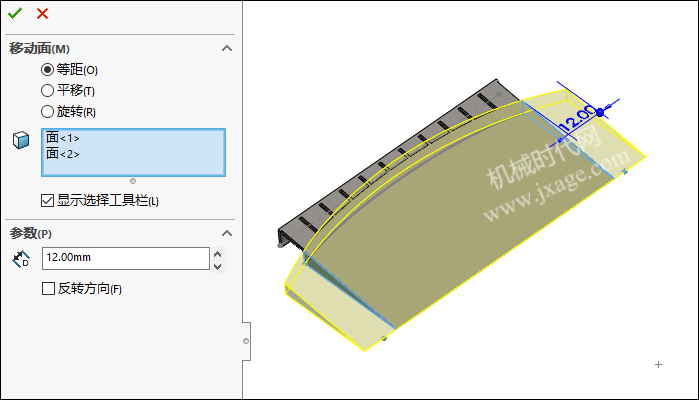

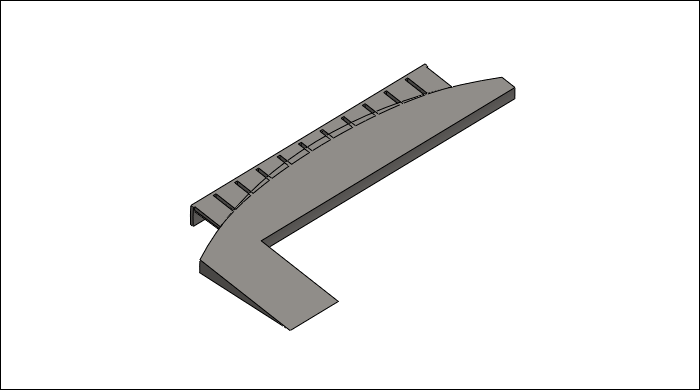

17.点击“插入”-“面”-“移动”，选择下面的两个端面，移动距离为12mm。
18.点击“旋转切除”，在下图所示的面上绘制如下图所示的草图。
点击勾号完成。
完成。
19.点击“插入”-“特征”-“组合”，操作类型选择“删除”，按照下图进行设置。

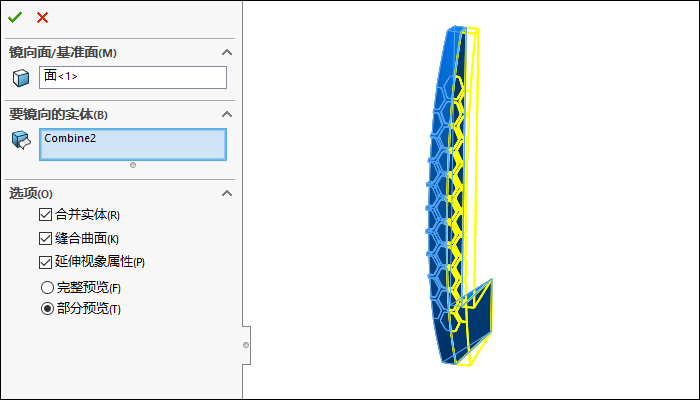

20.镜像模型。

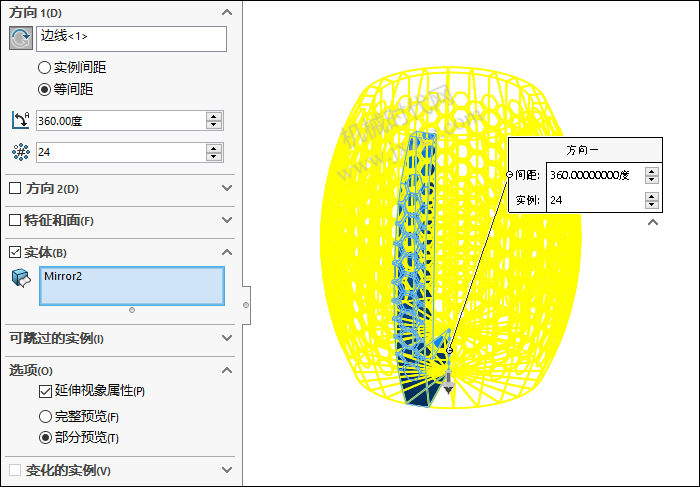

21.点击“圆周阵列”，设置阵列实例数量为24，等间距，如下图所示。
阵列完成。

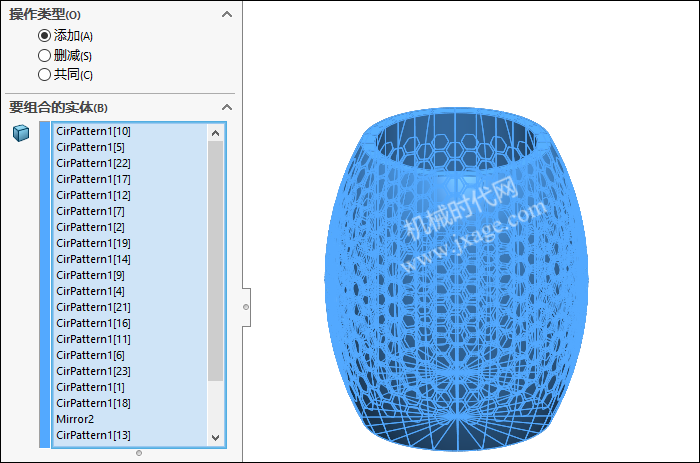

22.点击“插入”-“特征”-“组合”，操作类型选择“添加”，按照下图进行设置。

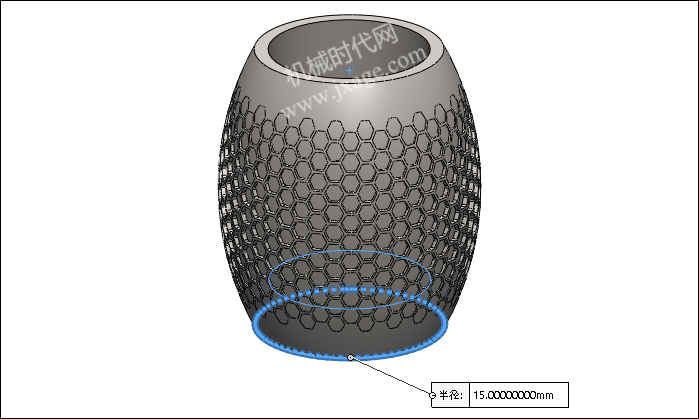

23.倒圆角。
24.完成。
模型下载：
