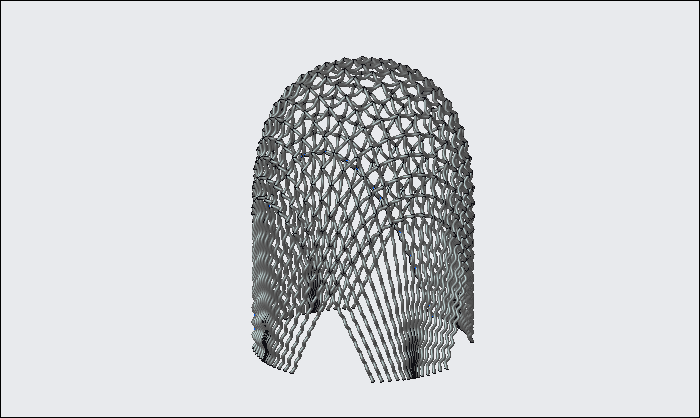

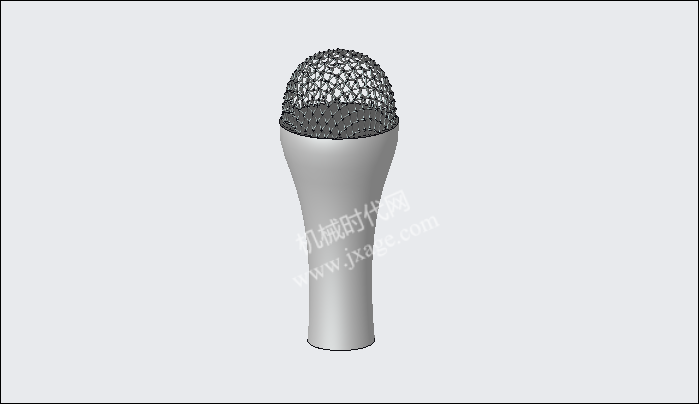

最终结果如下图所示。
文章末尾下载模型
方法：
1.首先在FRONT平面绘制如下图所示的草图。

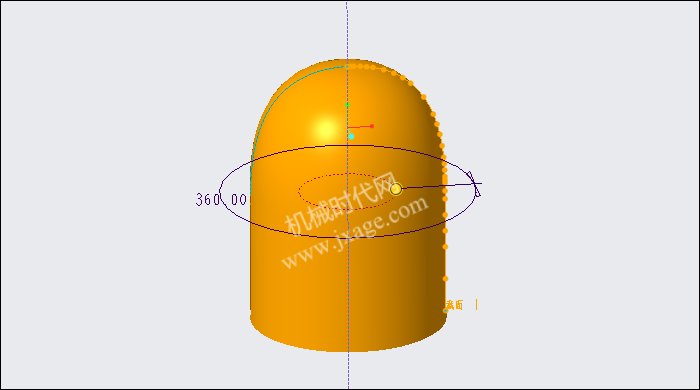

2.点击旋转特征，类型选择“曲面”，以上一步的草图为参考绘制旋转截面，完成后如下图所示。

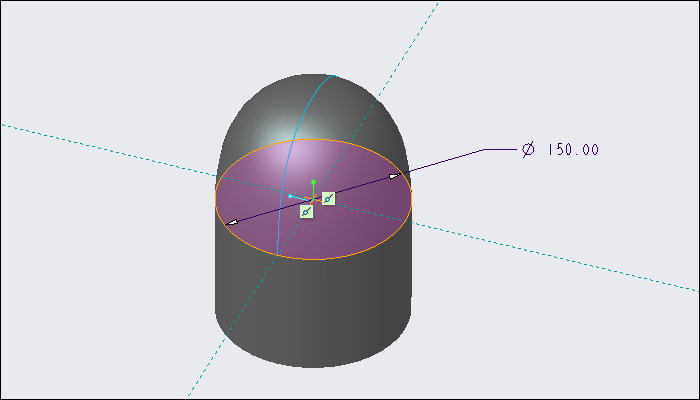

3.在TOP平面绘制如下图所示的草图。

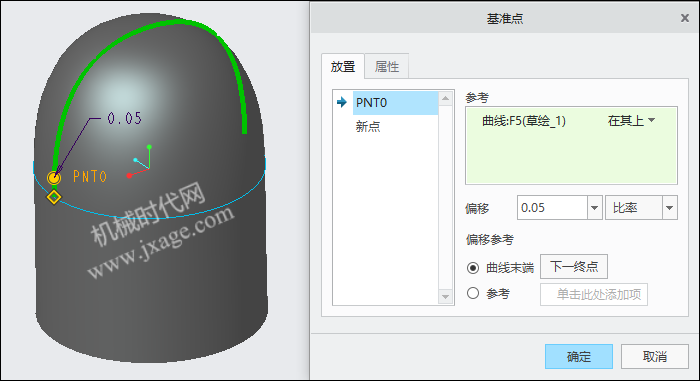

4.创建基准点，偏移比率为0.05，如下图所示。

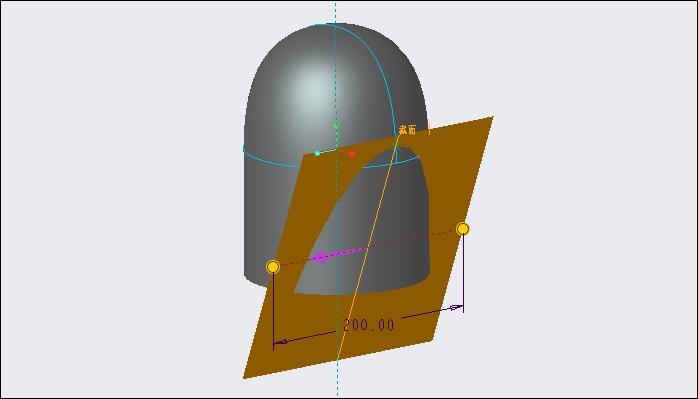

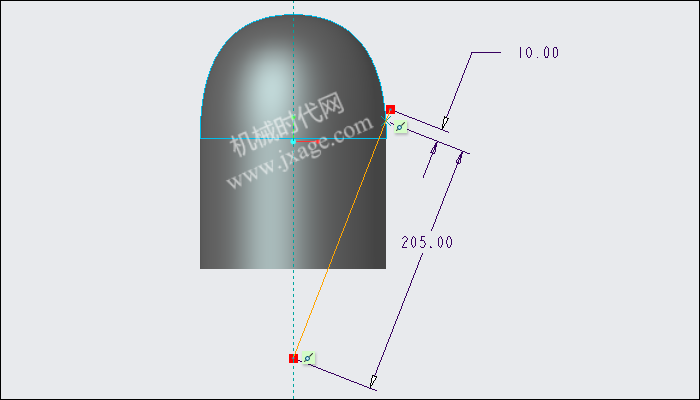

5.点击拉伸，类型选择曲面，绘制如下图所示的草图。
两侧对称拉伸。

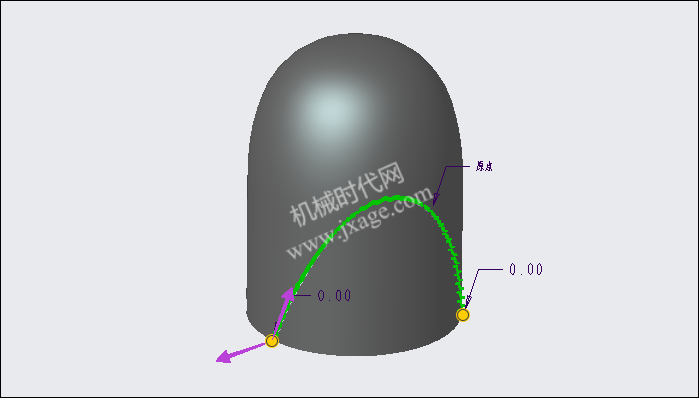

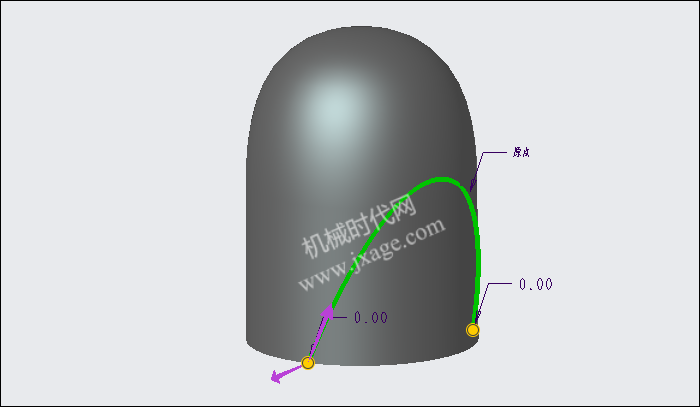

6.选择下面两个曲面，点击相交，创建出如下图所示的相交线。
7.点击扫描，选择上一步创建的相交线作为扫描轨迹线。

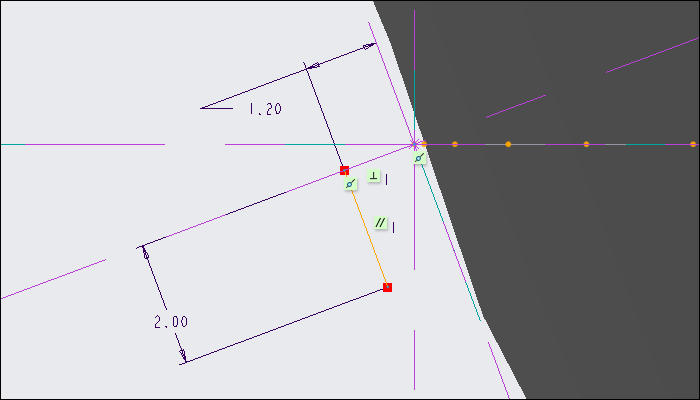

扫描类型选择“曲面”，进入草绘平面绘制如下图所示的草图作为扫描轮廓。

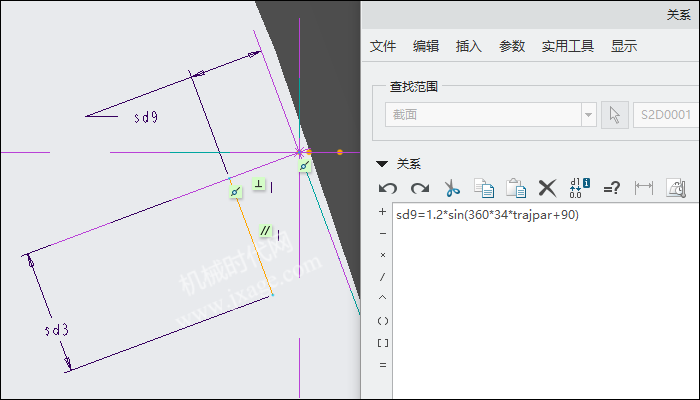

8.点击“工具”-“关系”，添加如下图所示的关系：
sd9=1.2*sin(360*34*trajpar+90)
点击勾号完成扫描。

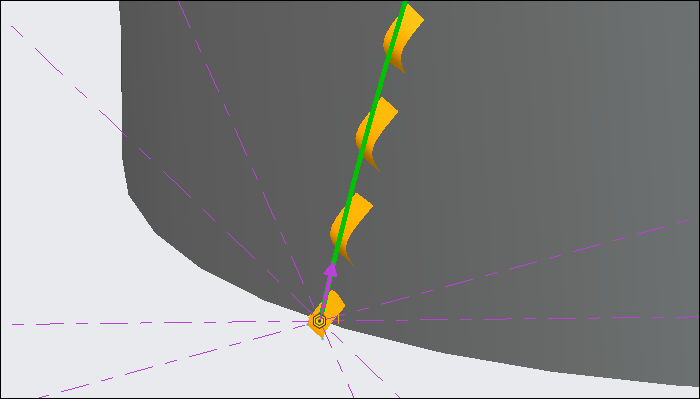

9.再次点击扫描，选择上一步创建的扫描曲面的边作为扫描的轨迹，如下图所示。

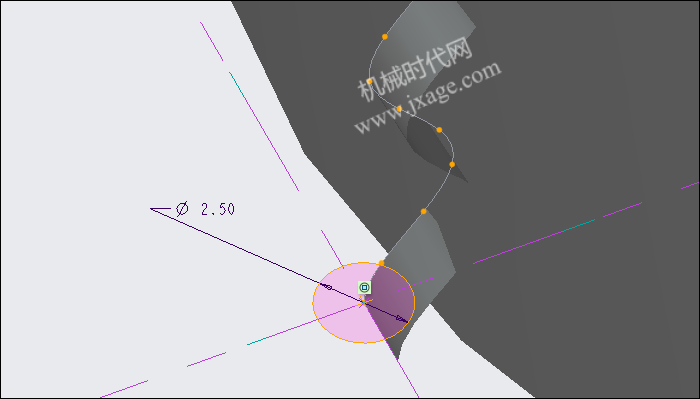

绘制如下图所示的草图作为扫描的轮廓。

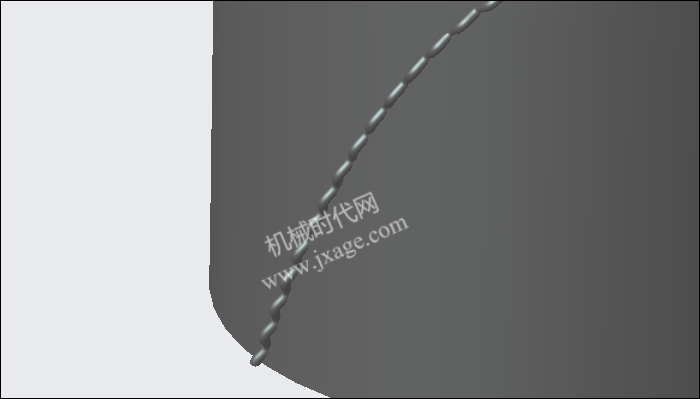

10.完扫描。

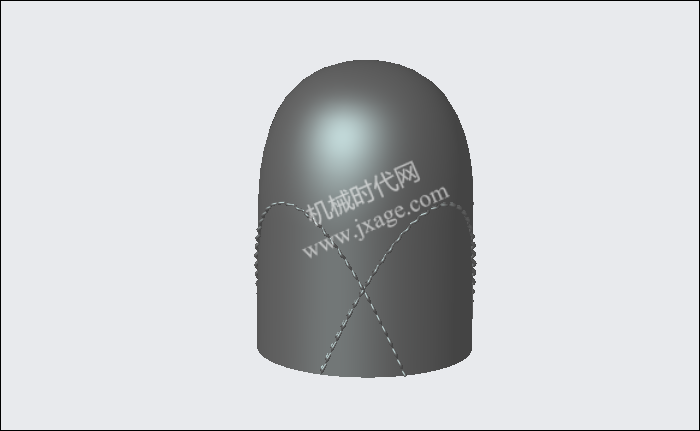

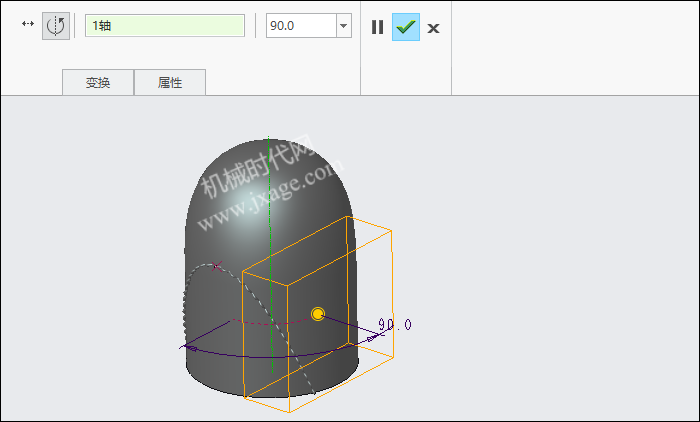

11.选择上一步创建的扫描特征，点击“复制”，然后再点击“选择性粘贴”，弹出如下图所示的窗口。选择下面所示的基准轴，设置旋转角度为90度。
完成。

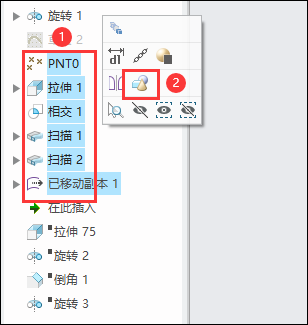

12.将下图模型树中的特征进行组操作。

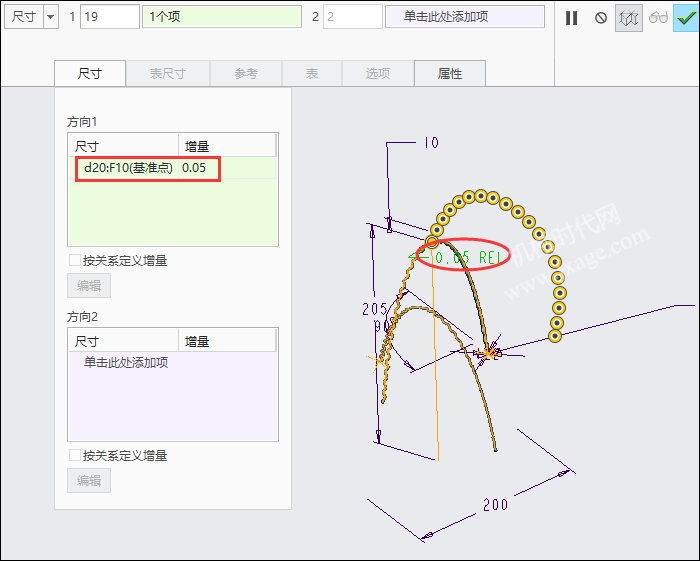

13.选择上一步创建的组特征，点击阵列，类型选择“尺寸”。方向1尺寸选择下图的0.05，即步骤4中基准点的偏移尺寸。
完成。

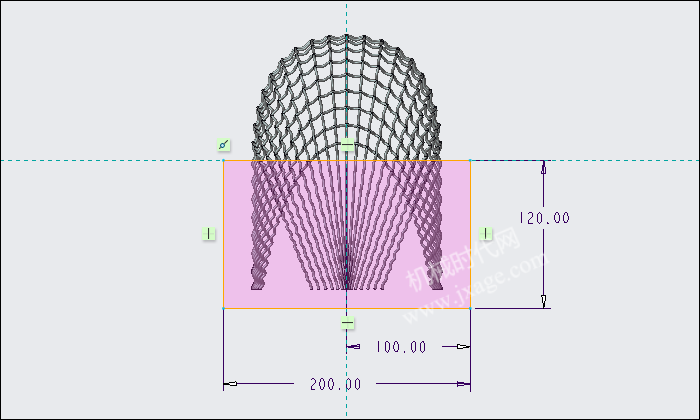

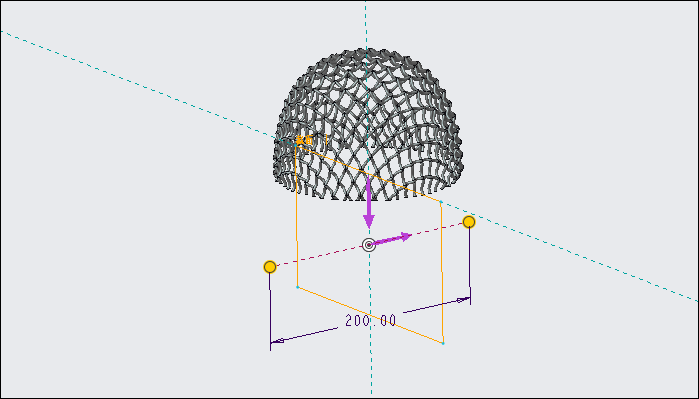

14.点击拉伸，绘制如下图所示的草图。
对称拉伸，将下面的部分进行切除。

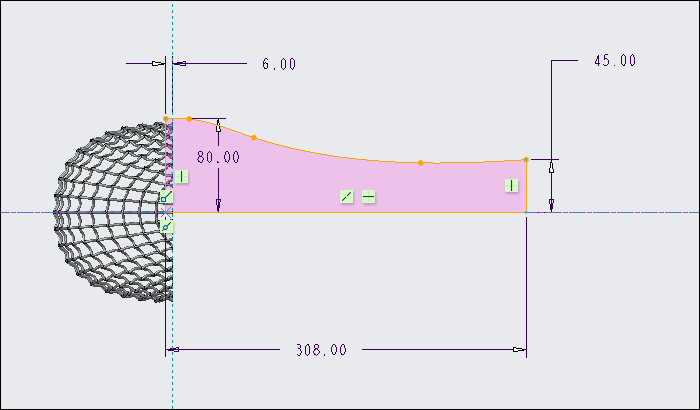

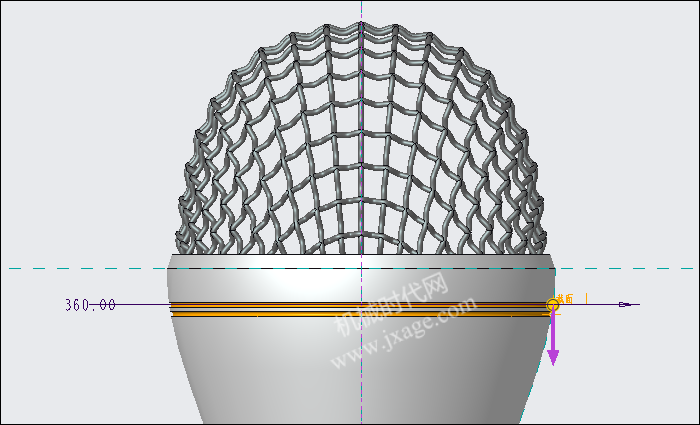

15.点击旋转，绘制如下图所示的草图。
旋转完成。
16.倒角。

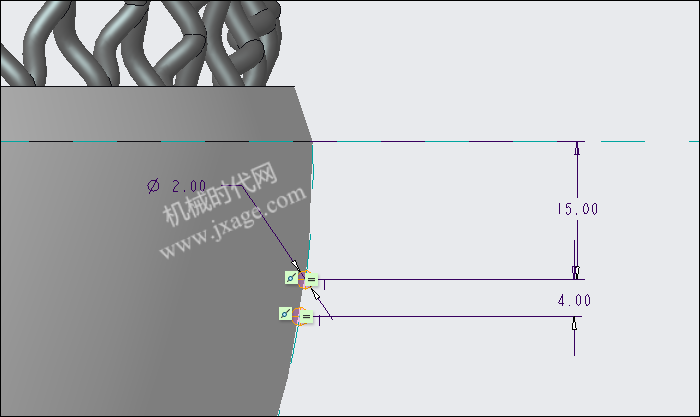

17.点击旋转，绘制如下图所示的草图。
旋转切除完成。
18.完成。
