Creo如何修改零件的默认颜色?

  • 4,602 次阅读
  • 阅读模式

Creo零件的默认颜色能够修改吗?当然可以,本文简单介绍其中的一种方法。

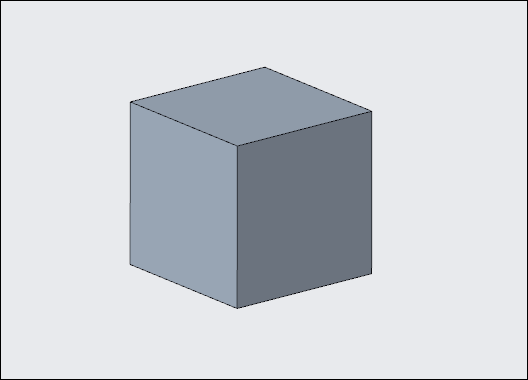

众所周知,Creo默认的零件颜色如下图所示,有的小伙伴可能会喜欢NX中零件的默认的黄色。下面我们就将Creo的默认零件颜色改为黄色。

方法:

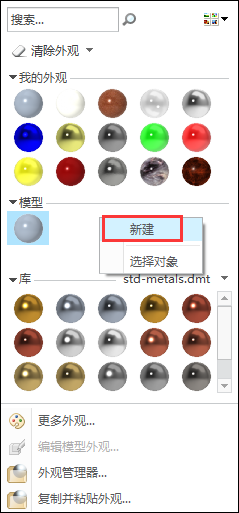

1.在视图选项卡中点击“外观”,鼠标右键选择“新建”,如下图所示。

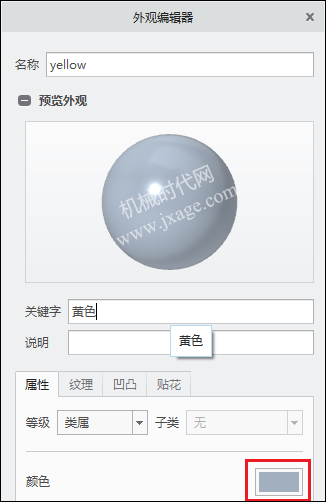

设置颜色的名称为:yellow,如下图所示。

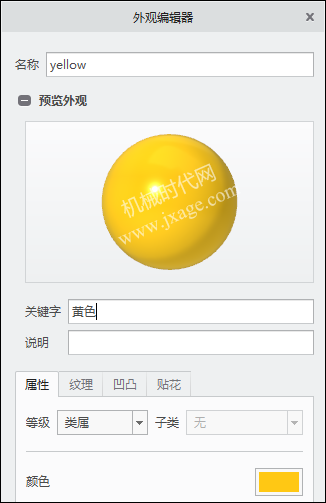

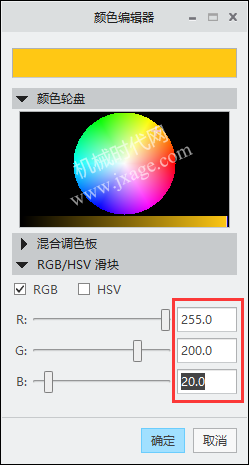

输入NX默认零件颜色的RGB值,如下图所示。我们可以通过QQ的截图功能来获取各种颜色的RGB值或者查找相关的文件。

点击确定完成。

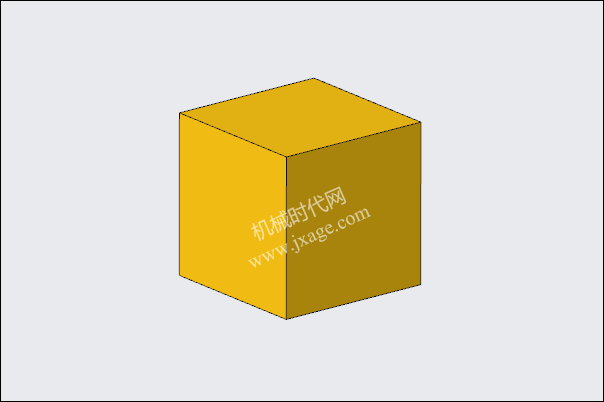

2.将零件进行上色,如下图所示,我们可以看到和NX的默认零件颜色基本一致。

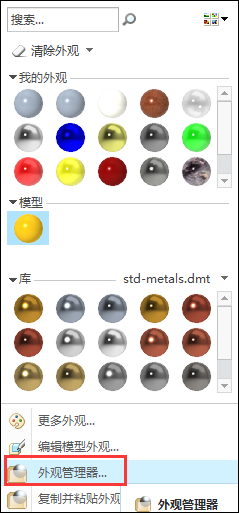

3.点击“外观管理器”,如下图所示。

弹出如下图所示的窗口,点击“将模型外观保存到文件”按钮。

将.dmt文件保存到桌面。

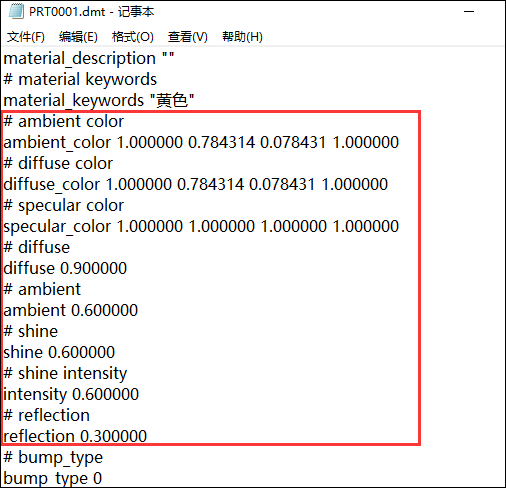

4.使用记事本打开上一步保存的.dmt文件,如下图所示。将下图红色方框中的内容进行复制。

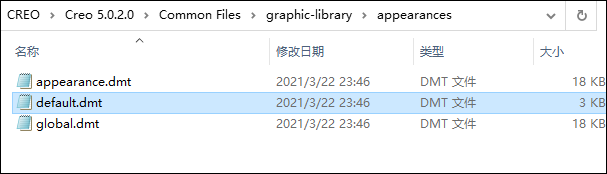

5.找到Creo零件默认配色文件default.dmt,其位置在 Common Files\graphic-library\appearances文件夹中。

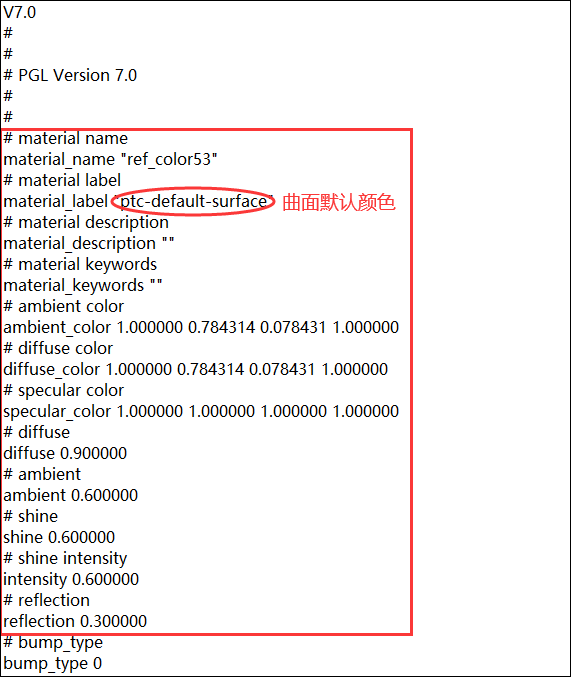

6.使用记事本打开default.dmt文件,找到下面方框所示的内容,该部分内容是设置“曲面默认颜色”。

找到其中“# ambient color”到“reflecion 0.300000”之间所有的内容,将其用步骤4复制的内容进行覆盖。

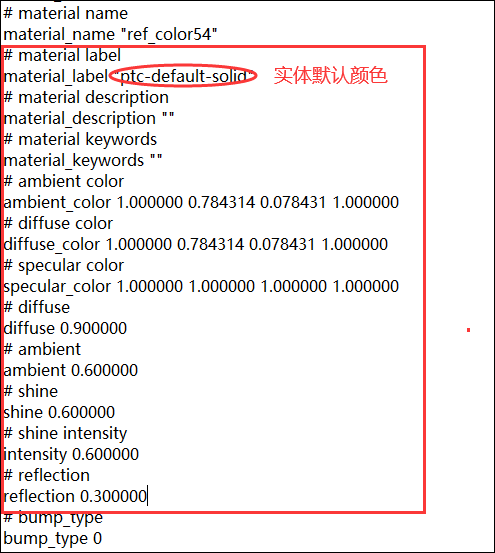

找到下面方框所示的内容,该部分内容是设置“实体默认颜色”。

找到其中“# ambient color”到“reflecion 0.300000”之间所有的内容,将其用步骤4复制的内容进行覆盖。

7.重新启动软件,我们新建一个实体和曲面,就可以看到如下图所示的结果。
