Proe如何自动锁定修改后的尺寸?

导读

有时我们在Proe中拖动某个图元时,其他的图元也会跟着变化,这导致已经设置好的强尺寸发生变化,给我们的设计带来很多不便。一般情况下,我们采取的方法是将强尺寸进行锁定,那么Proe中能否自动锁定修改后的尺寸呢?

方法:

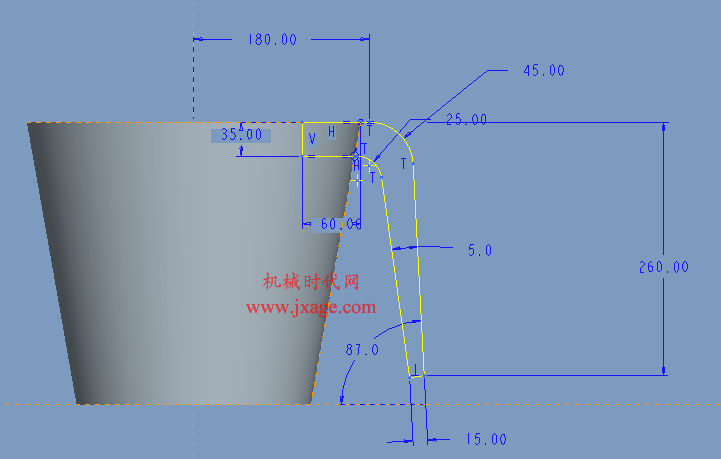

1.下图是已经绘制完成的草绘,现在我们拖动其中的一个图元。

锁定1

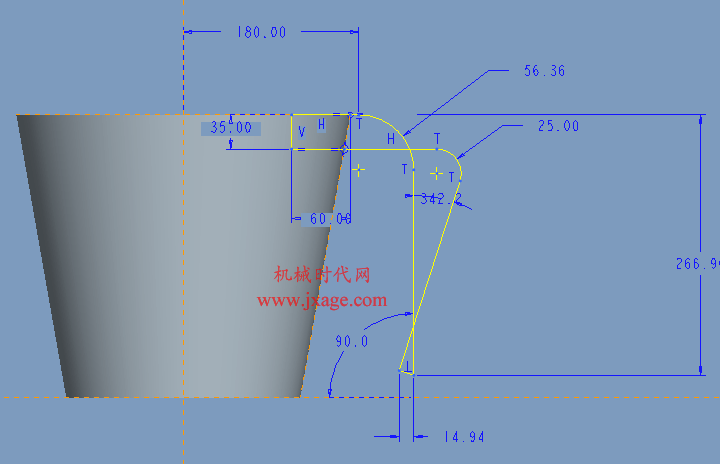

仅仅拖动其中的一个图元,草绘就发生了很大的变化,如下图所示。

锁定2

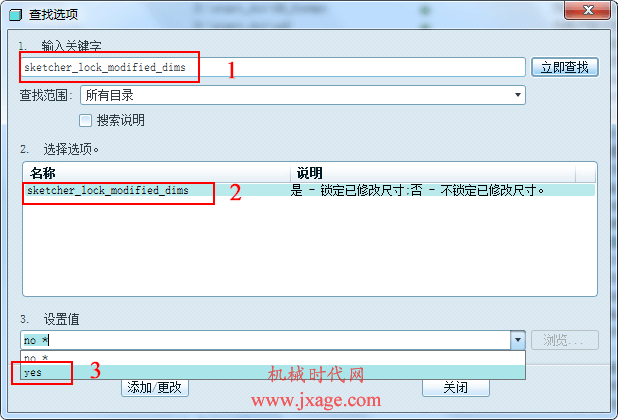

2.开始放大招。我们点击【工具】-【选项】,点击“查找”,在弹出的窗口中输入“sketcher_lock_modified_dims”,该配置选项可以控制我们是否将已经修改的尺寸自动锁定。这里我们将该配置选项的值设置为“yes”。

锁定3

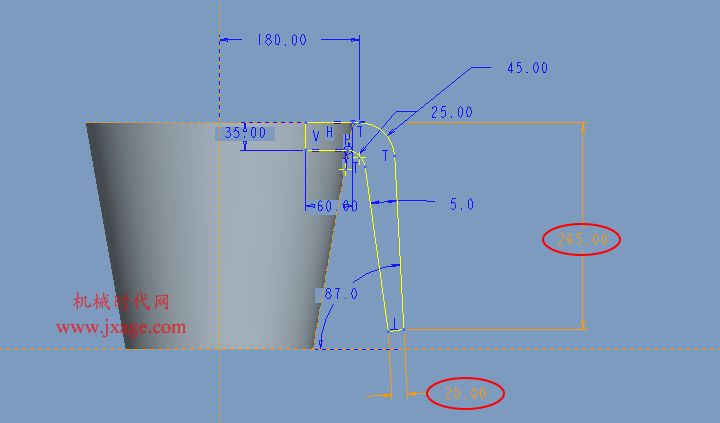

3.再次进入草绘环境。我们将尺寸进行修改,修改后我们发现该尺寸立即被锁定。

锁定4

这种自动锁定在大多数场合还是很有用的。可以防止我们无意间的鼠标拖动导致某些强尺寸发生变化,降低模型的准确性;再者可以降低草绘截面再生失败的概率。
