Proe如何设置草绘尺寸的大小以及尺寸精度?

  • 14,683 次阅读
  • 阅读模式

很多人抱怨Proe默认的草绘尺寸字体太小,那么如何调整Proe草绘尺寸字体的大小呢?如何改变尺寸小数点位数呢?

一、尺寸精度

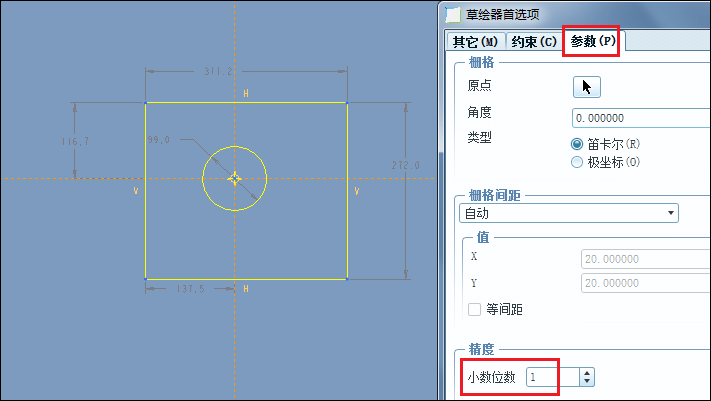

1、如果我们只是暂时的修改尺寸的精度,可以在Proe的草绘环境中鼠标右击选择【选项】,在【参数】选项卡中,我们可以看到系统默认保留一位小数,我们可以手动进行修改。

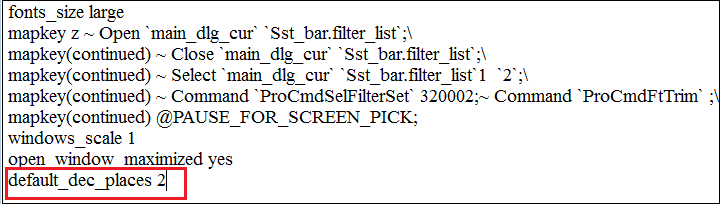

2、如果我们需要永久的对尺寸精度进行设置,我们可以打开Proe的配置文件,在文件中加入一行控制参数:default_dec_places 2,其中2代表小数点后两位,数值是多少,就保留多少位数。

二、尺寸字体大小

关于字体大小的设置,我们可以在 Proe配置文件中加入一行控制参数:text_height_factor XX,其中XX这个数值就是代表文字的大小,这个数值越大,文字就越小,数值越小,文字反而越大。为了更好的展示,我在配置文件将该配置选项设置为60,保存之后,重新启动Proe。

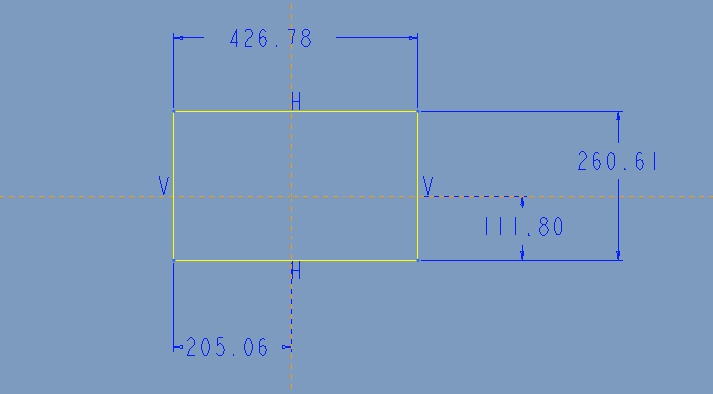

我们可以看到Proe尺寸字体大小如下所示。

将该配置选项的值设置为30,保存之后,重新打开Proe,此时的草绘字体的大小如下图所示,我们发现变大了很多。

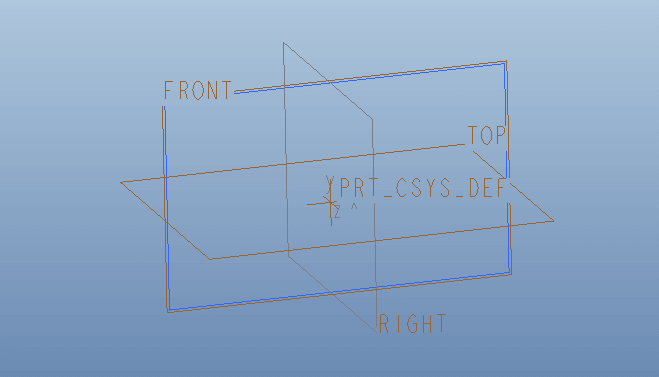

值得注意的是:该配置选项不仅可以改变尺寸字体的大小,还可以改变Proe中其他的特征的大小,如下图所示,我们发现基准的名称也相应的变大了。
