Creo经典破面修补实例练习

  • 13,745 次阅读
  • 阅读模式

我们经常会遇到有破面的模型,今天简单介绍常见的几种破面修补方法。相比Proe,Creo破面修复命令有了较大的改善,所有命令已经整合到一起。

方法:

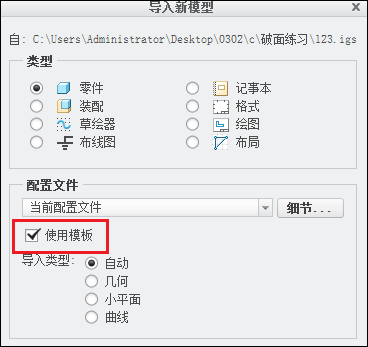

1.首先打开下载的文件并解压,所有的文件全都是igs格式的,打开时类型选择所有文件,就可以看到所有的文件了,注意勾选“使用模板”,这样就可以将导入的模型添加基准特征了。

2.如下图所示,我们可以看到模型拥有基准平面等特征,同时也看到,模型有很多破面。

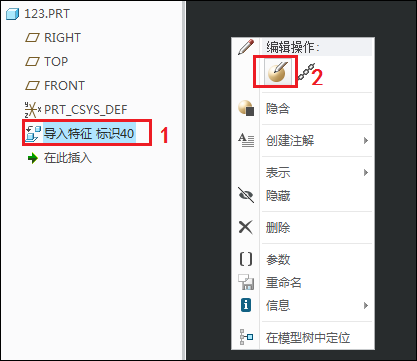

3.在模型树选择导入特征,鼠标右击选择【编辑定义】,即可弹出控制面板。

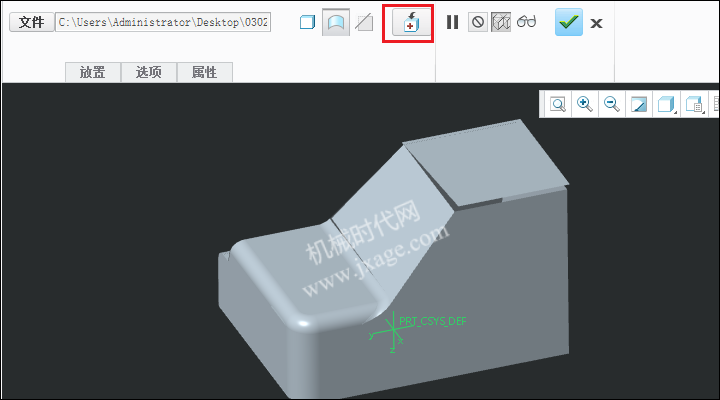

4.点击下图红色方框中的按钮,即”进入IDD编辑环境“。

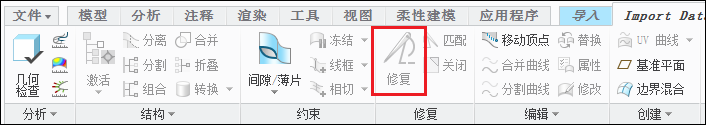

我们可以看到”修复“按钮并不可用。

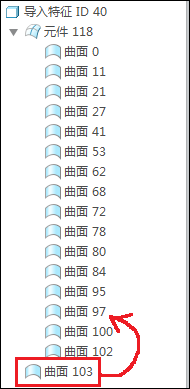

这是因为模型树内,发现有“曲面103”在模模型树外面。如下图所示。选中该图元,然后将其拖至原件118内部,然后发现工具栏上的“修复”命令已经可以使用了。

接下来开始正式介绍几种简单的破面修补方法。

方法一:自动修复

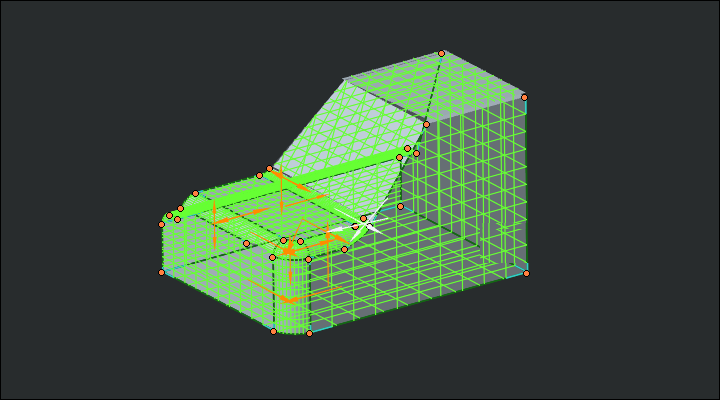

单击控制面板上的修复命令,系统会自动修复曲面的部分小破面,点击勾号即可完成修复,如下图所示。

对于系统无法自动修复的破面,我们可以采用自定义的方法进行修复。

方法二:自定义间隙修复

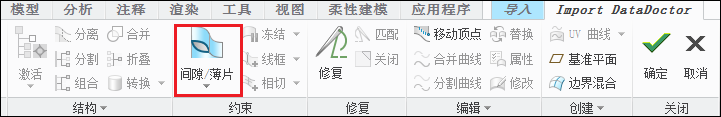

1.找到模型的间隙,点击“间隙/薄片”命令,如下图所示。

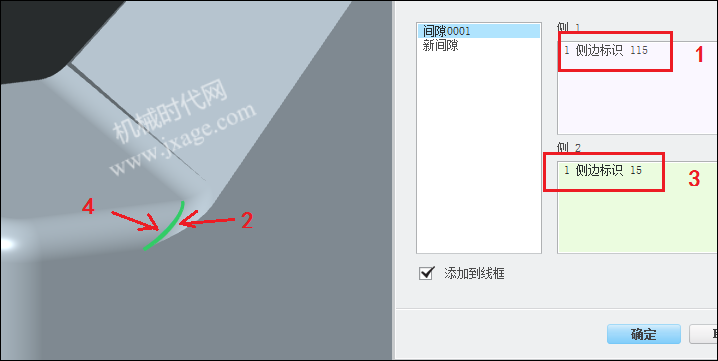

2.按照下图的顺序定义间隙。

3.定义间隙之后,再次使用【修复】命令可以自动修复该处间隙,结果如下图所示。

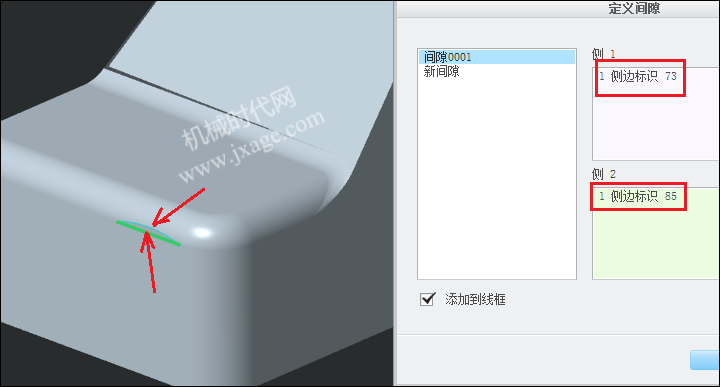

4.再次定义一个间隙,如下图所示,然后使用【修复】命令可以自动修复该处间隙。

方法三:使用移动顶点修复

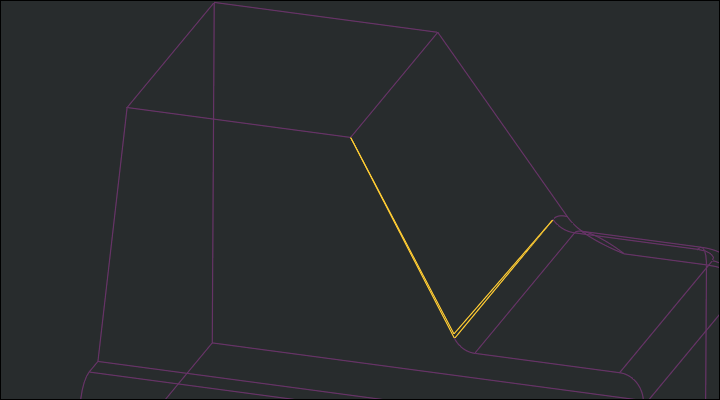

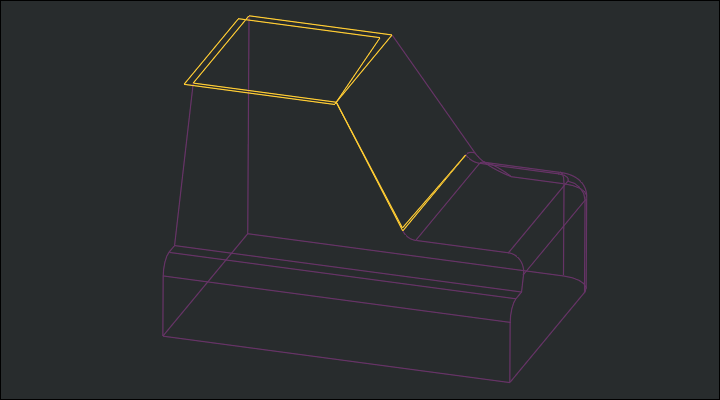

1.将显示方式设置为消隐,如下图所示,黄色部分即时有破面的地方。

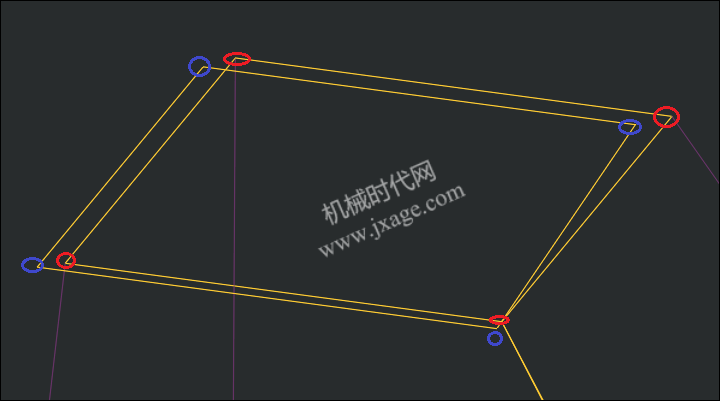

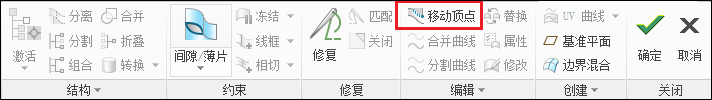

2.点击【移动顶点】,将蓝色的顶点移至红色部分,在移动的过程中,系统会自动捕捉临近的顶点,即可完成破面修补。

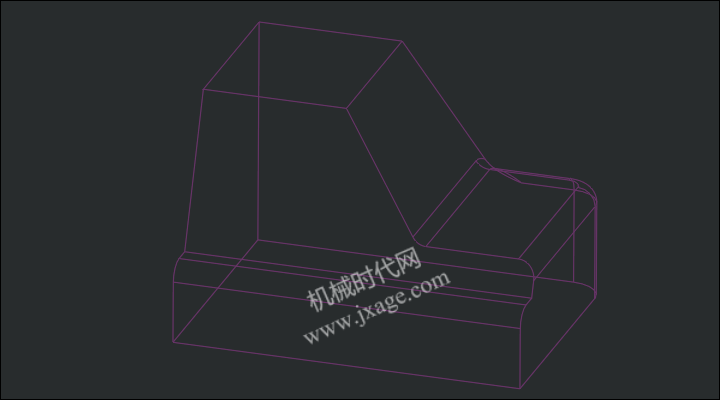

全部对齐之后显示方式如下图所示表明模型已经是一个封闭曲面,接下来既可以实体化了。

点击确定。

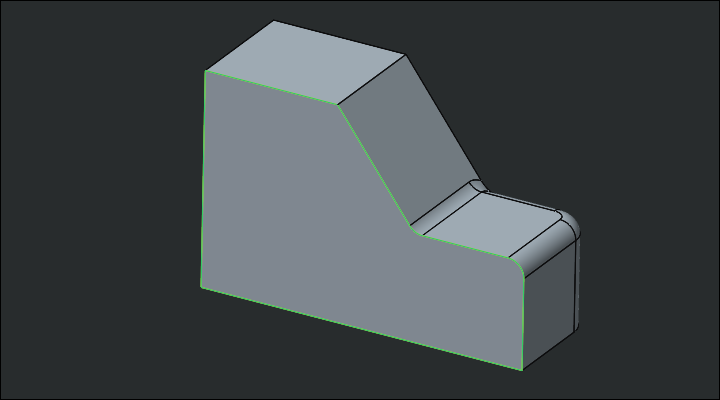

3.对模型进行实体化。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
