Solidworks如何实现将技术要求一次性插入?

  • A+
所属分类:SW工程图

SolidWorks的工程图是效率很高,有时我们可能会遇到不知道如何写技术要求的情况,其实很多技术要求是通用的。如果我们每次输入文字就显得比较繁琐,所以有必要将通用的文字保存起来,下次可以直接使用。我也见过有工程师将技术要求保存到记事本中,下次使用复制粘贴,也很方便,但是SolidWorks已经考虑到这个问题,我们可以将技术要求保存到图库里,下次使用可以直接一拖一放即可,非常方便。

方法:

1、使用“插入注解”功能将通用的文字编辑好。

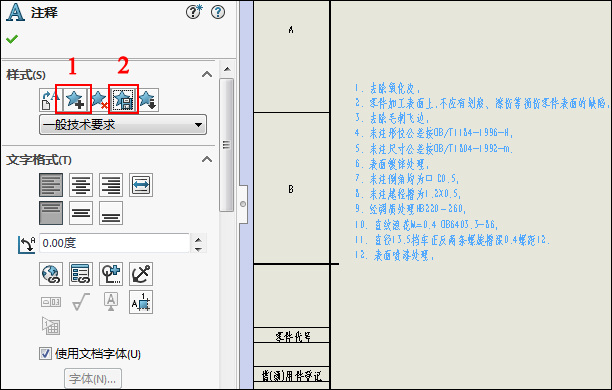

2、选中文字,在左侧属性窗口的样式里,点击“添加或更新样式”(下图1),然后在弹出的窗口上输入一个名称(自定义);然后点击保存样式(下图2),然后将该样式保存到设计库中,如此就完成保存。

3、使用时,只需要在设计库中找到对应的基数要求,一拖一放即可,设计效率大大提升。

sw技术要求

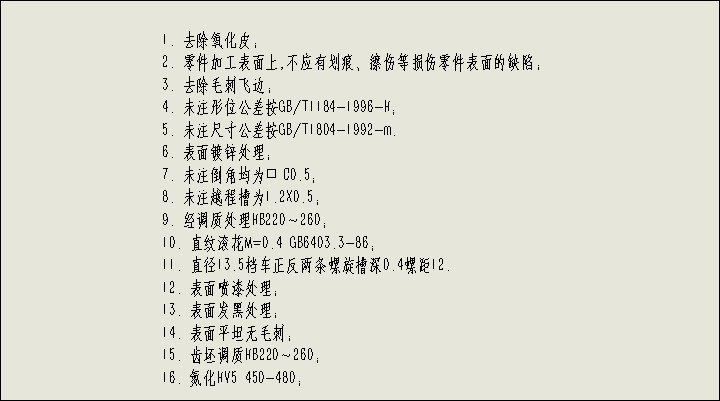

技术要求

这里小编整理了一个技术大全的资料,需要的朋友可以下载下来备用。

资料Proe/Creo机械工程图技术要求合集
