如何修改SolidWorks工程图纸张颜色?

  • 5,653 次阅读
  • 阅读模式

目前国内依然依赖传统的工程图来指导零件的加工,我们能否在SOLIDWORKS中对这些工程图纸进行修饰以使图纸的外观更具有真实感?好像打印在实际纸张上一样?

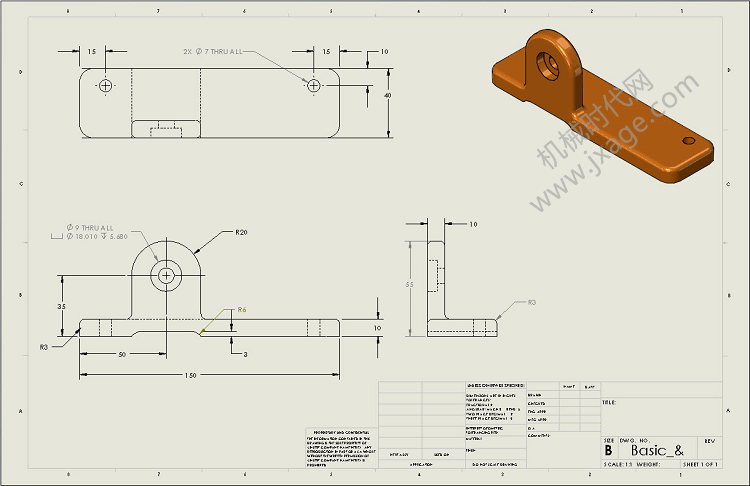

下图是SolidWorks默认的工程图纸张颜色。

其实SOLIDWORKS提供了可选的图纸颜色文件。

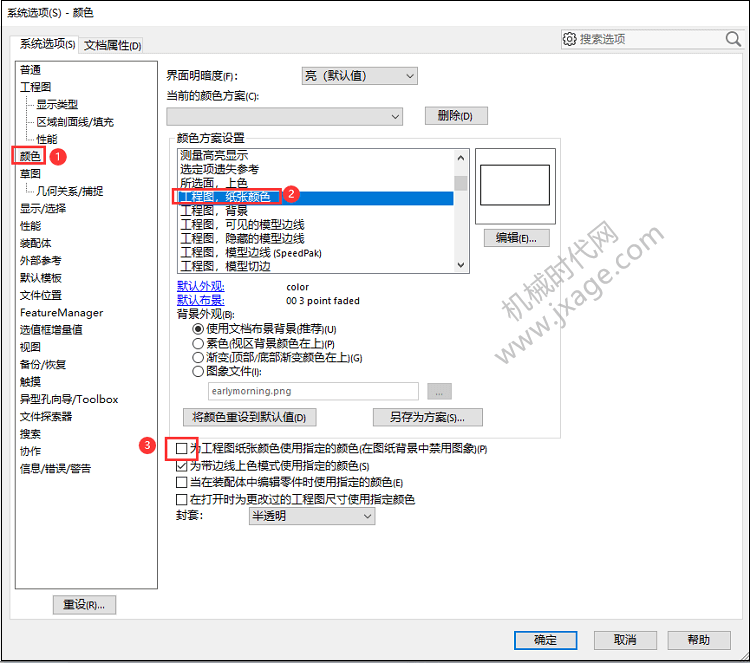

1.点击【工具】-【选项】-【颜色】,找到“工程图,纸张颜色”,取消勾选“为工程图纸张颜色使用指定的颜色”,如下图所示。

点击确定按钮,此时图纸立即变成如下图所示的颜色。

2.我们还可以使用自定义图像背景。方法如下:

1.将文件复制到\ SOLIDWORKS \ data \ Images \ drawings文件夹下。

2.取消勾选“为工程图纸张颜色使用指定的颜色”。

3.将其命名为sheetbackgound1.bmp。

4.重新启动SOLIDWORKS。

素材下载:

此处为隐藏的内容
注册登录后,方可查看
