Proe破面修补实例教程(2):移动顶点

方法:

1.打开有破面的IGS文件,如下图所示。

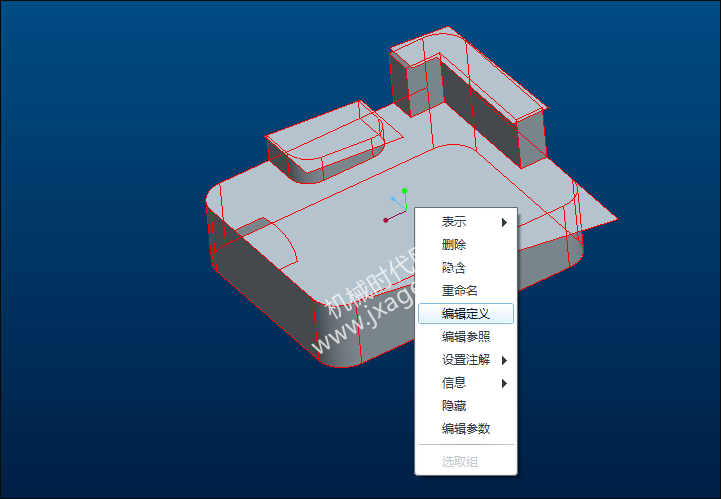

2.选择模型,鼠标右键选择“编辑定义”。

点击Import Data Doctor按钮,如下图所示。

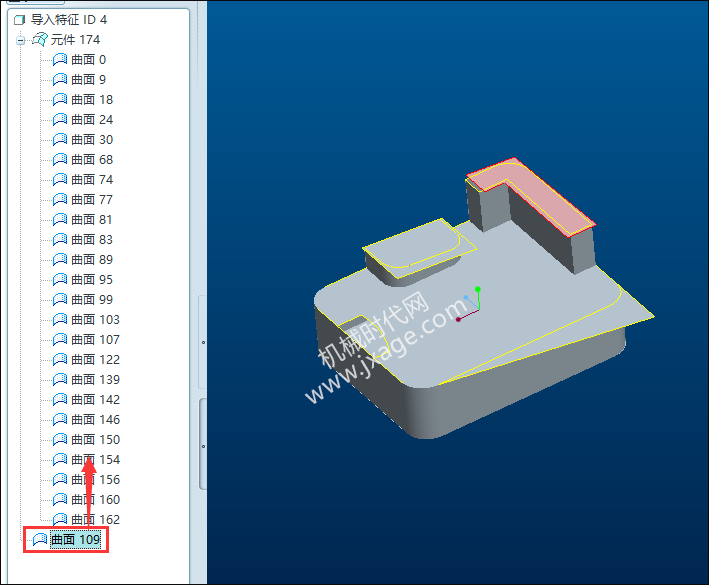

3.我们需要将分离的曲面109拖动到元件174中,这样才可以使用修复模式下的“修复”按钮。

4.点击菜单【IDD】-【修复】进入修复模式。

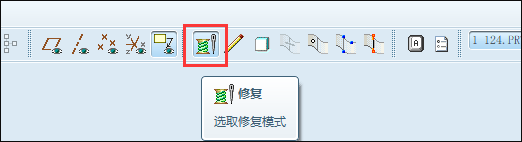

点击右侧工具栏的“修复”按钮,如下图所示。

此时模型会变成如下图所示,点击勾号完成。

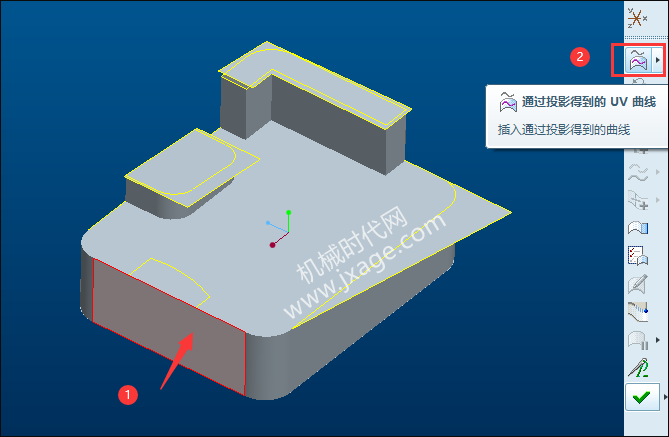

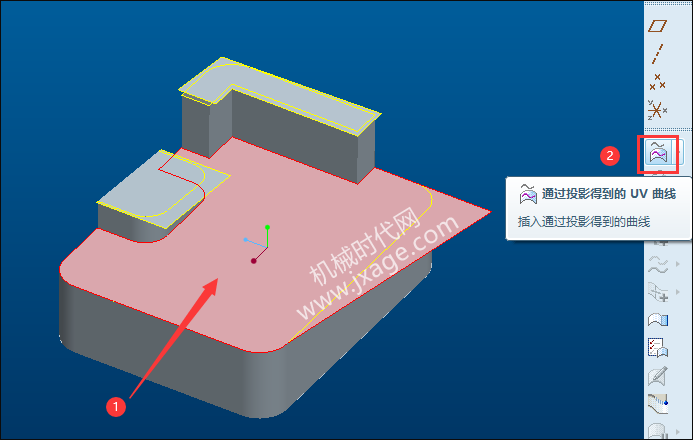

5.选择下图红色箭头所指的面,然后点击“通过投影得到的UV曲线”。

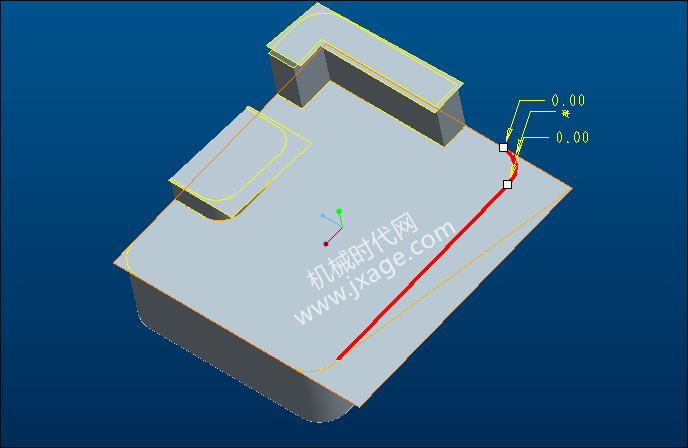

选择下图中红色的边,点击确定即可创建一个垂直平面的投影线。

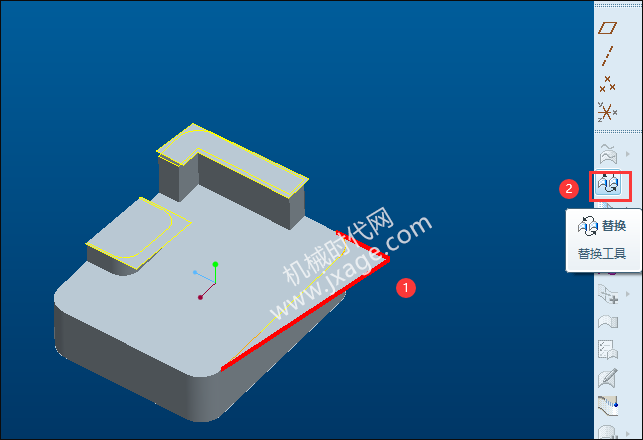

6.按住Ctrl键依次选择下图红色箭头所指的三条线,点击“替换工具”按钮。

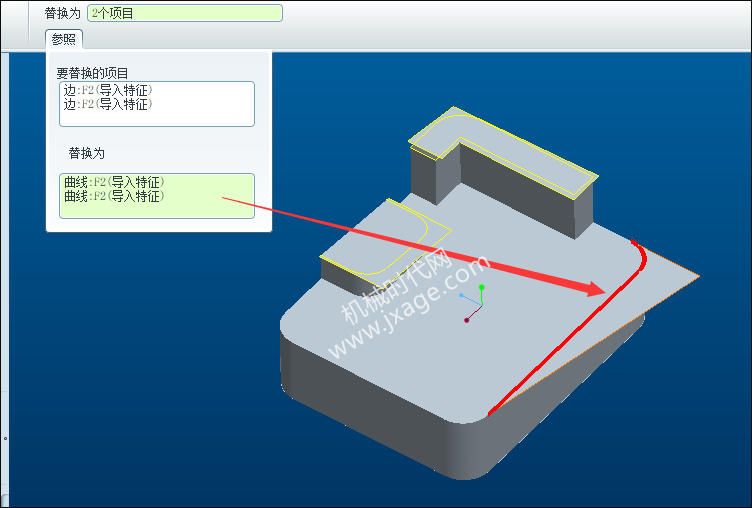

选择第5步创建的投影线作为“替换为”的参照,点击勾号完成替换。

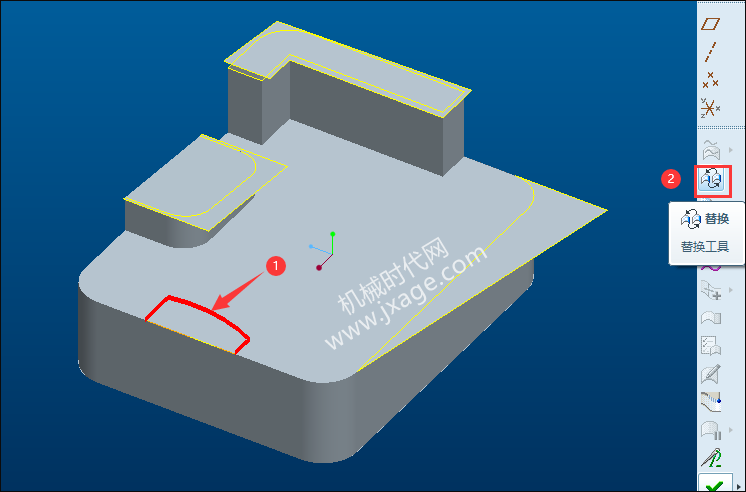

7.选择下图所示的面,点击“通过投影得到的UV曲线”。

选择下图所示的曲线,点击确定完成。

8.按住Ctrl键依次选择下图所示的三条线,点击“替换工具”按钮。

选择第7步创建的投影线作为“替换为”的参照,点击勾号完成替换。

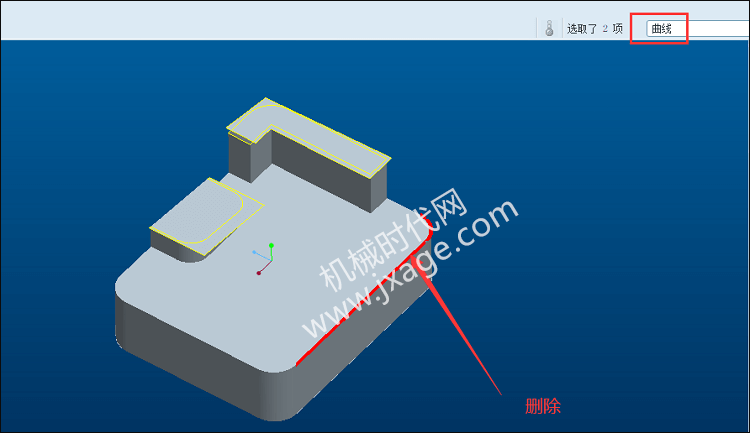

9.在右上角过滤器中选择“曲线”,将所有的投影线进行删除。

10.选择下图所示的面,点击“通过投影得到的UV曲线”按钮。

按住Ctrl键依次选择如下图所示的5条曲线,点击勾号完成。

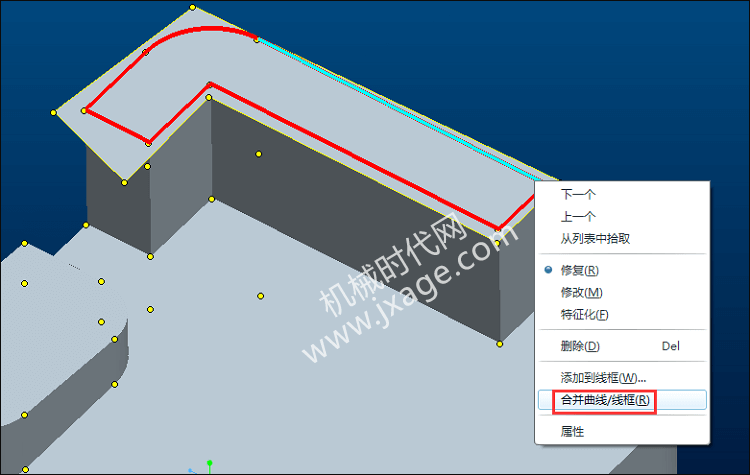

11.按住Ctrl键依次选择上一步的投影线,鼠标右键选择“添加到线框”。

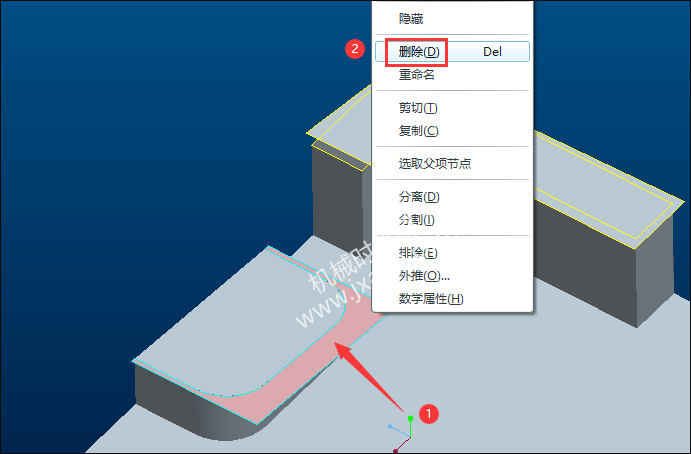

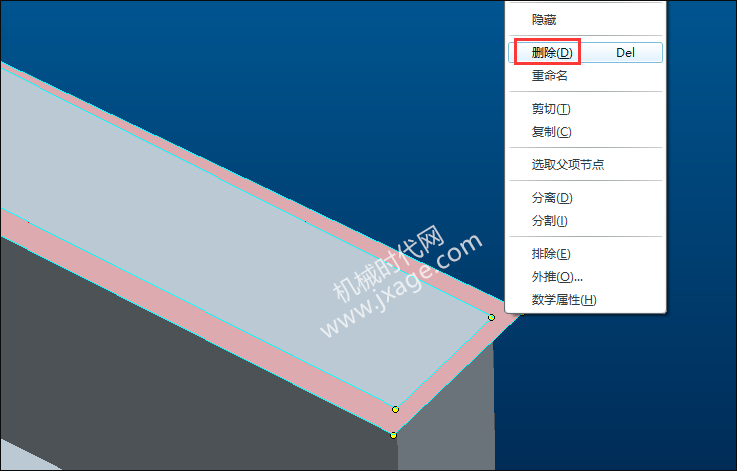

12.这样我们就可选中下图所示的面,鼠标右键选择“删除”。

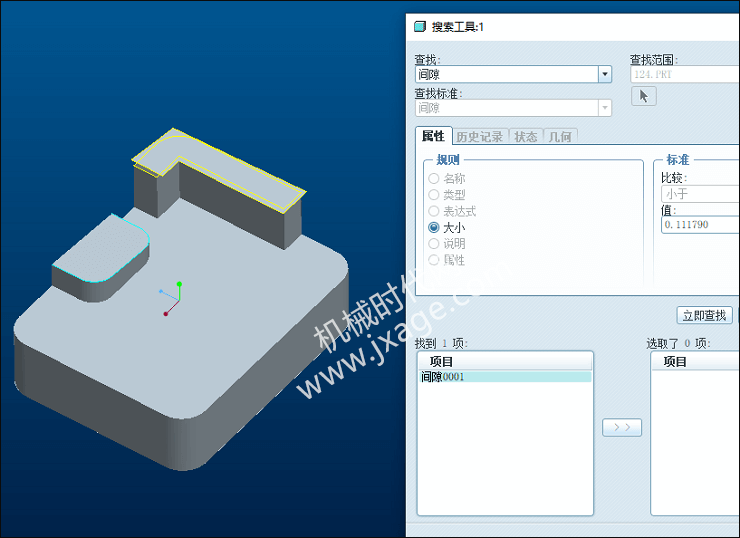

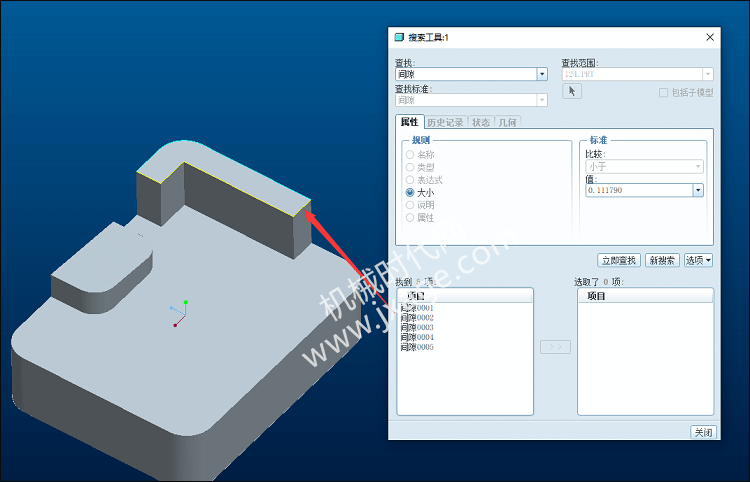

13.按住Ctrl+F键或者点击工具栏的“查找”按钮,会弹出如下图所示的搜索工具按钮。在“查找”选项中选择“间隙”,设置间隙的大小值为0.1,点击“立即查找”按钮,可以找到如下图所示的间隙。

点击下图>>按钮将左侧的间隙添加到右侧的显示框中。

点击“添加到线框”,将查找到的间隙添加到线框中。

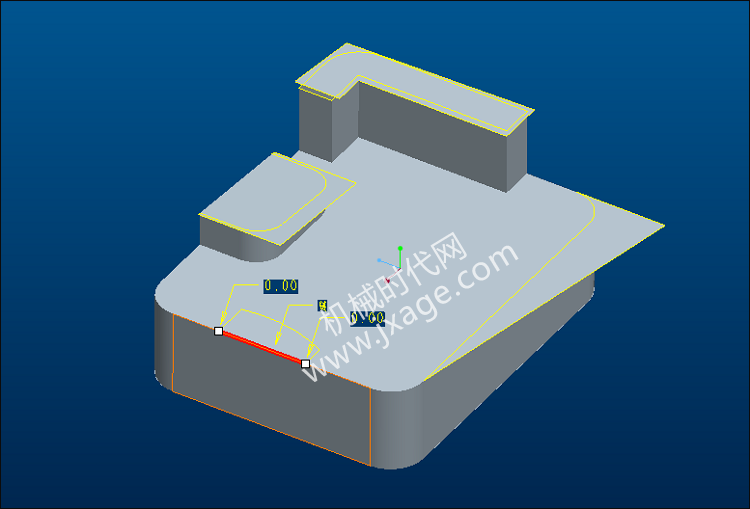

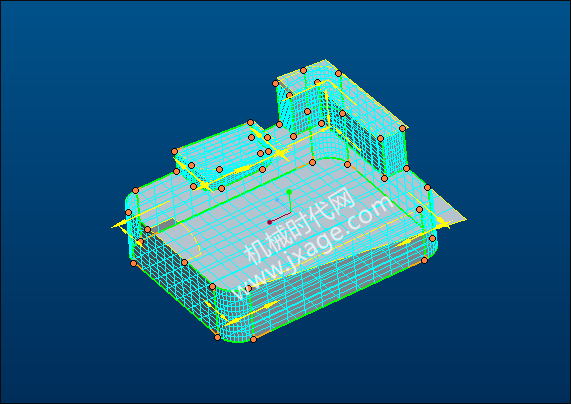

14.点击【IDD】-【修改】,进入修改模式,点击工具栏中的“显示顶点”按钮。我们可以看到“移动顶点”按钮可用了。当曲面连接部分发生错误时,边界顶点之间没有连接在一起,我们可以使用“移动顶点”的方式,将顶点连接在一起。

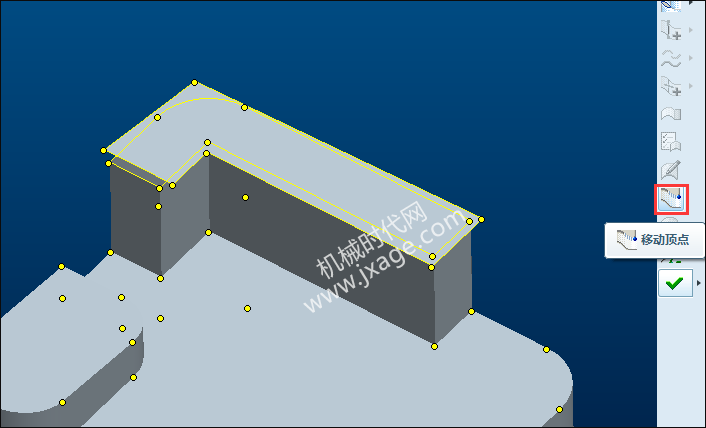

点击“移动顶点”按钮。

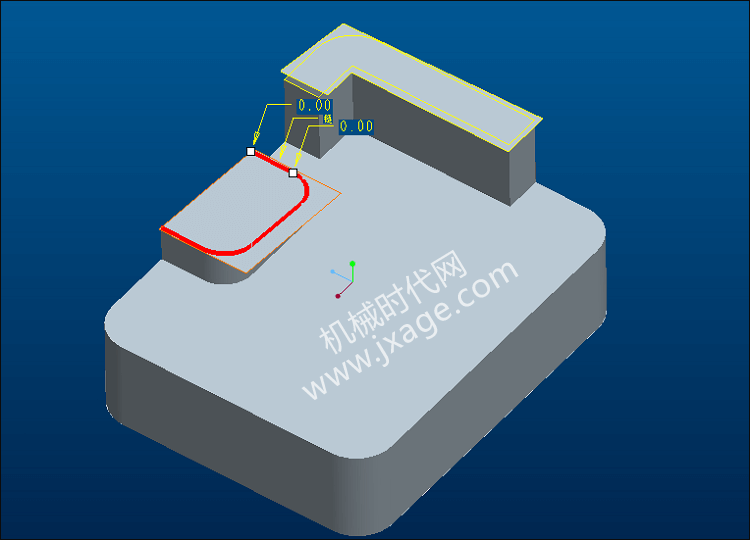

对如下图的顶点进行拖拽,拖拽后如下图所示。

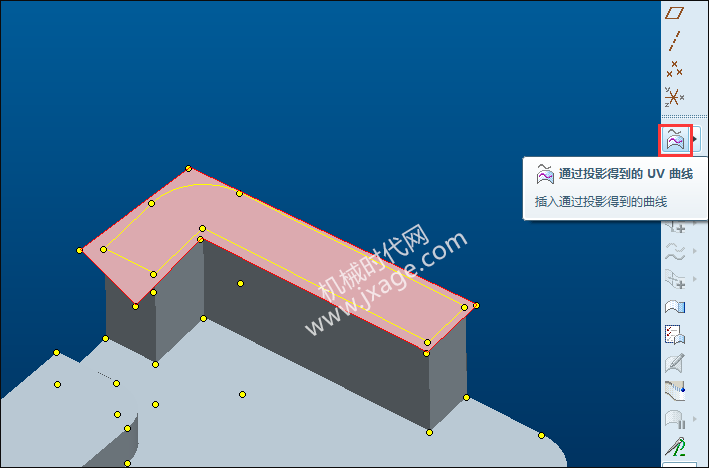

15.选择下图所示的面,点击“通过投影得到的UV曲线”按钮。

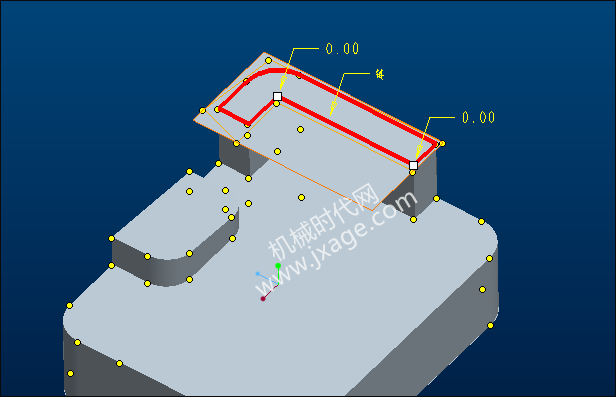

按住Ctrl键依次选择如下图所示的曲线,点击勾号完成。

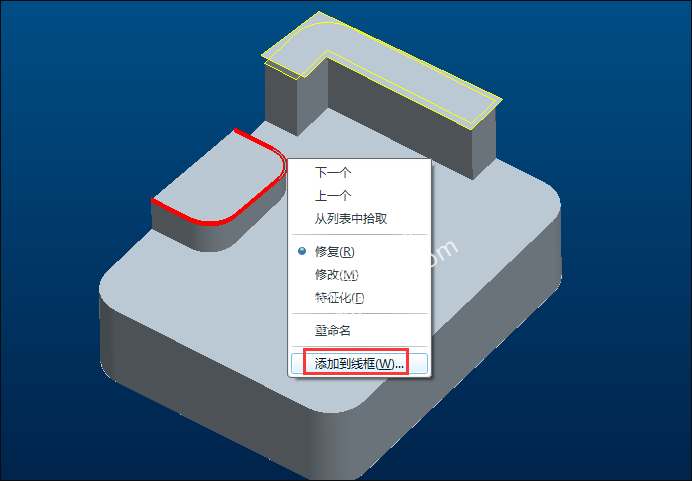

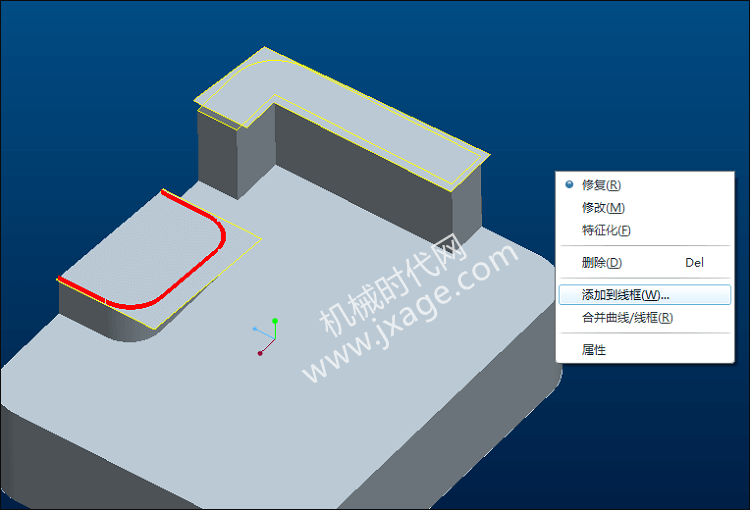

按住Ctrl键依次选择上一步的投影线,鼠标右键选择“添加到线框”。

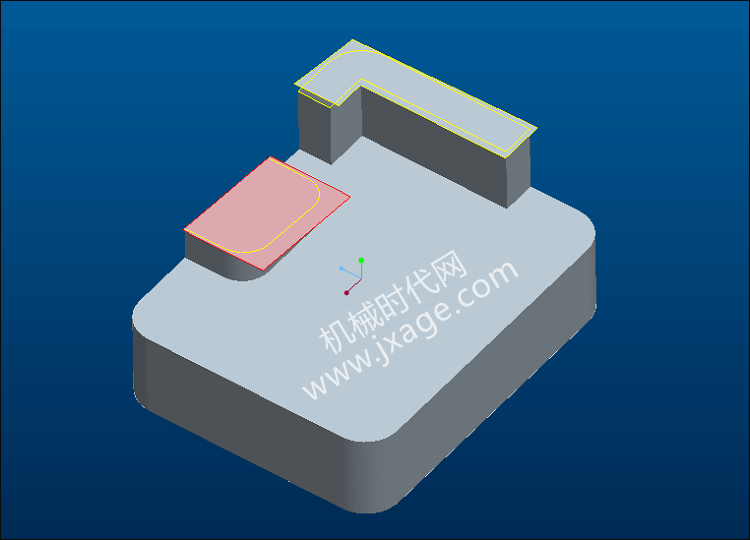

这样我们就可选中下图所示的面,鼠标右键选择“删除”。

按住Ctrl+F键或者点击工具栏的“查找”按钮,会弹出如下图所示的搜索工具按钮。在“查找”选项中选择“间隙”,设置间隙的大小值为0.1,点击“立即查找”按钮,可以找到如下图所示的间隙。利用自动修复按钮进行修复。

完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
