Proe破面修补实例教程(3):边界混合和延伸修补破面

文章末尾下载模型

方法:

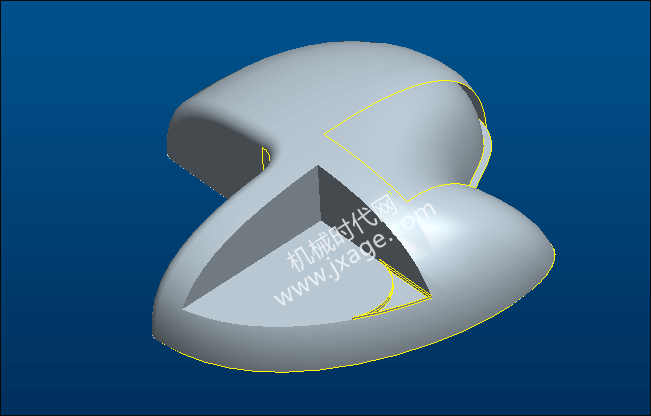

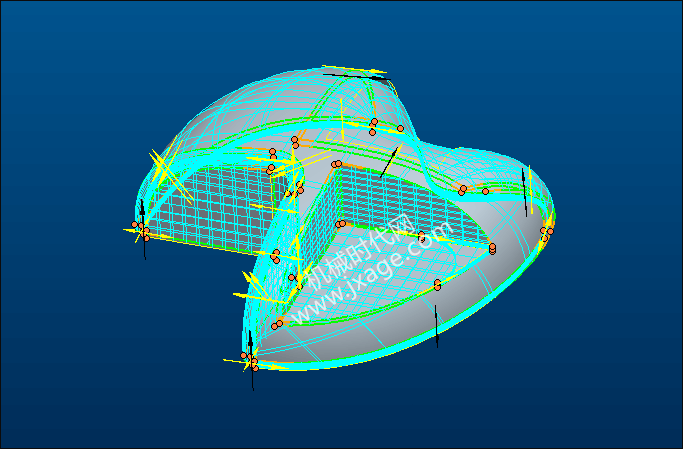

1.打开有破面的IGS文件,如下图所示。

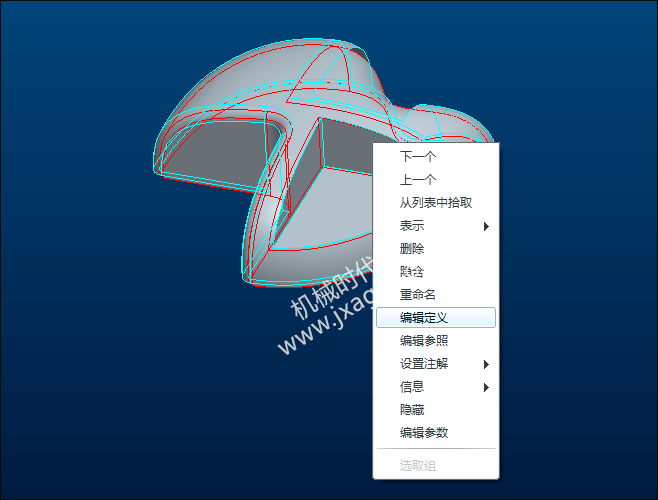

2.选择模型,鼠标右键选择“编辑定义”。

点击Import Data Doctor按钮,如下图所示。

3.点击工具栏的“修复”按钮,进入修复模式。

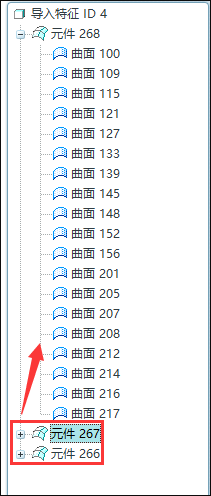

将分离的元件267和266拖动到元件268中,这样才可以使用修复模式下的“修复”按钮。

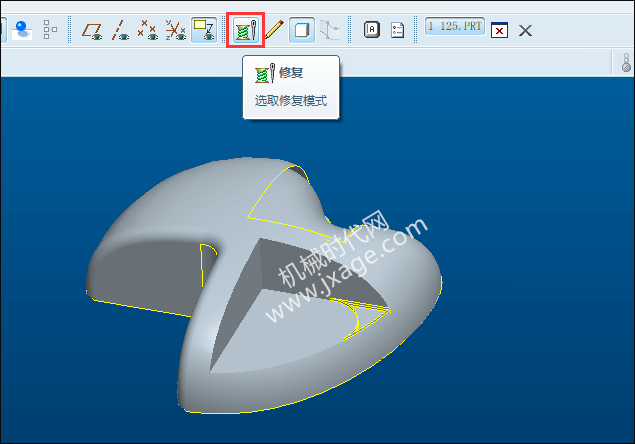

点击右侧工具栏的“修复”按钮,如下图所示。

4.点击工具栏的“特征化”按钮进入特征化模式。

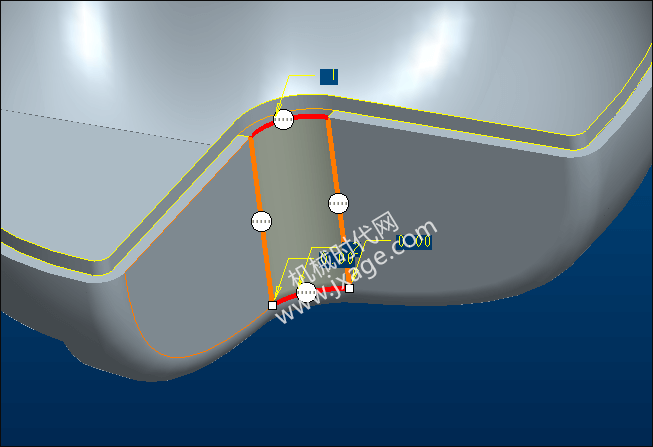

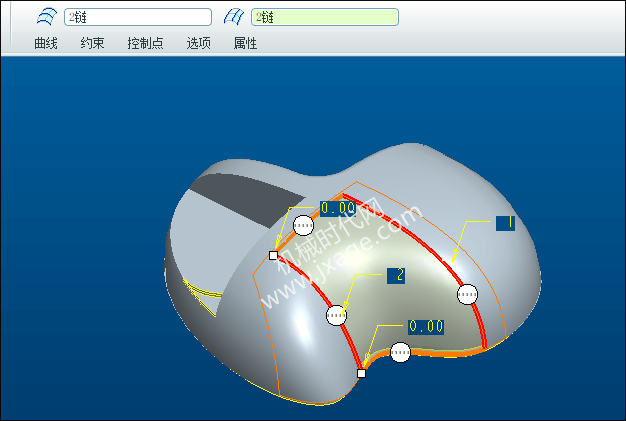

点击右侧工具栏的“边界混合”按钮 ,将下面的面进行修补。

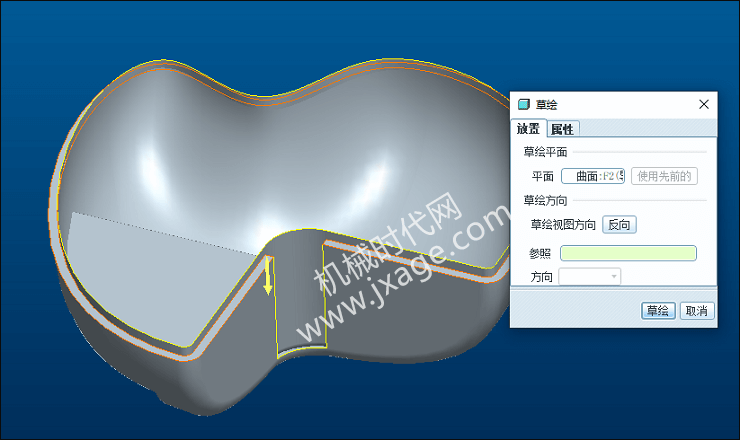

5.创建草绘。选择如下图所示的平面绘制草绘。

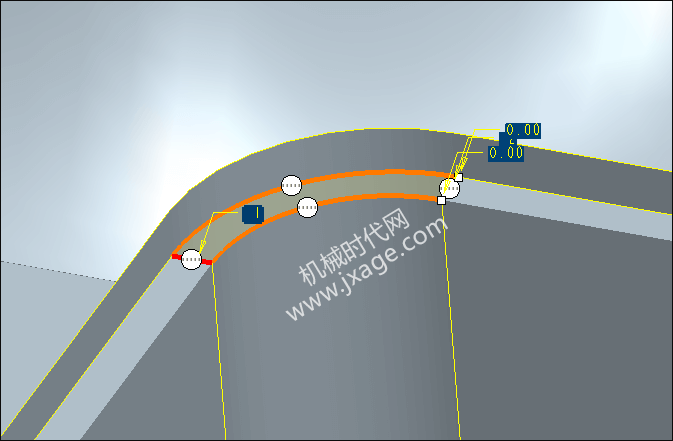

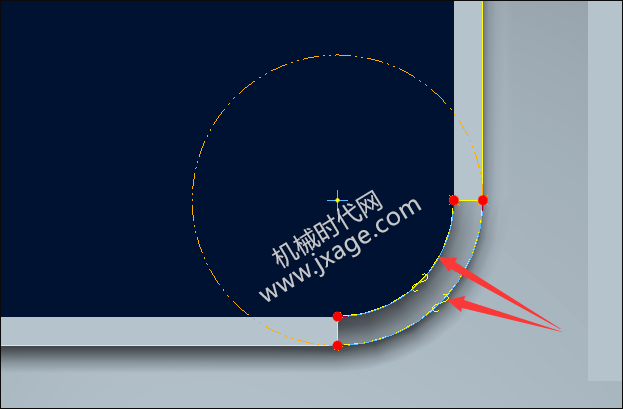

绘制两条圆弧。

6.点击右侧工具栏的“边界混合”按钮 ,将下面的面进行修补。

再次通过边界混合对下面的面进行修补。

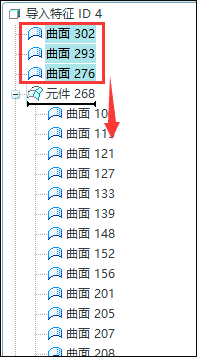

7.将三个边界混合曲面拖到元件268中,如下图所示。

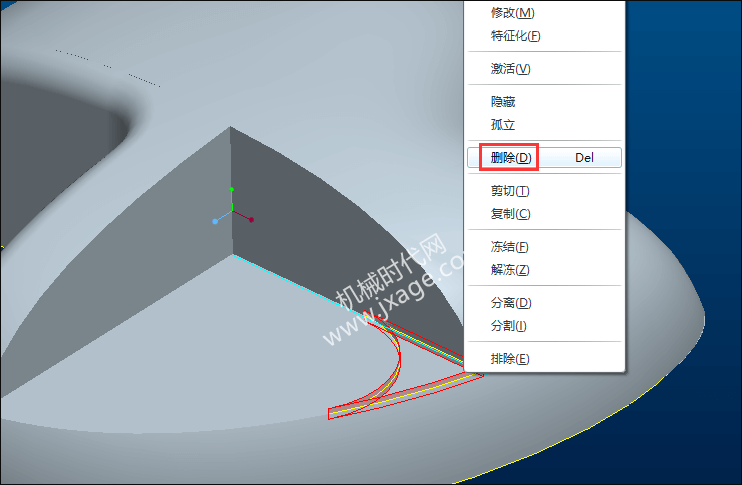

8.依次选择下图所示的三个面,鼠标右键选择“删除”。

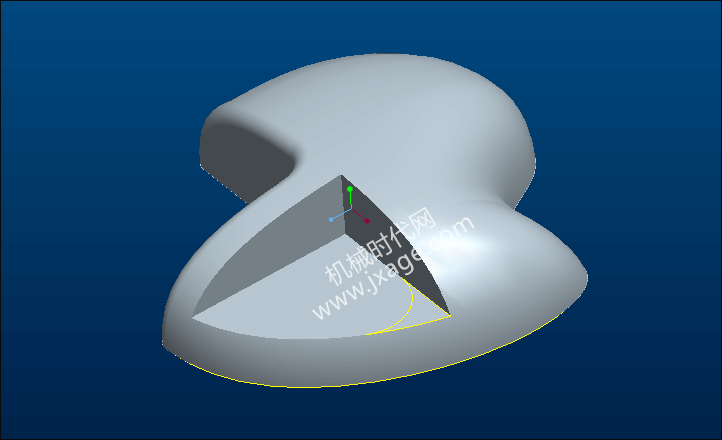

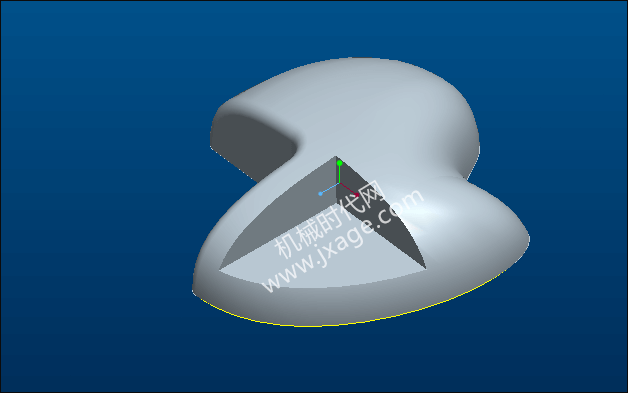

删除后如下图所示。

9.点击工具栏的“特征化”按钮进入特征化模式。

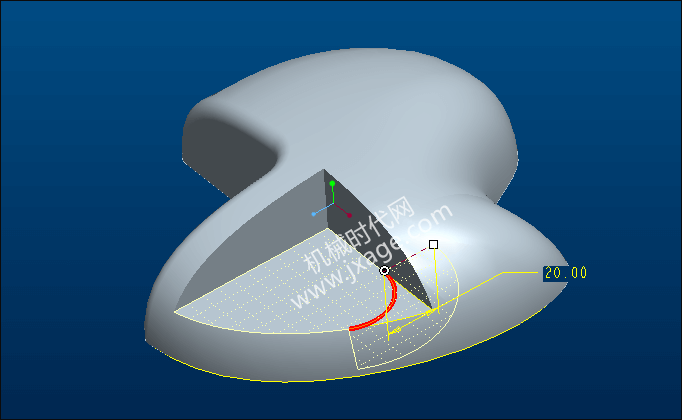

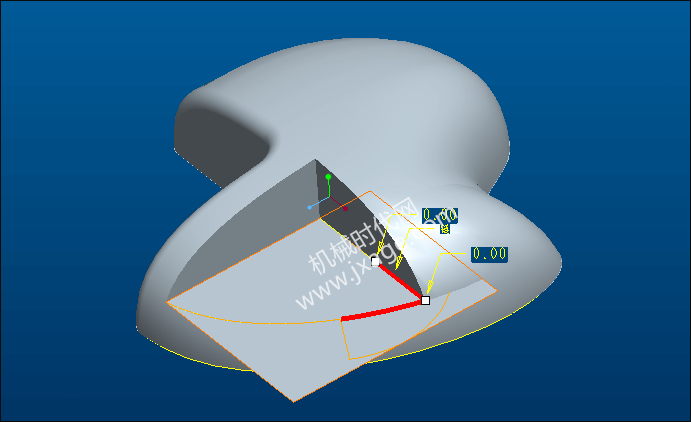

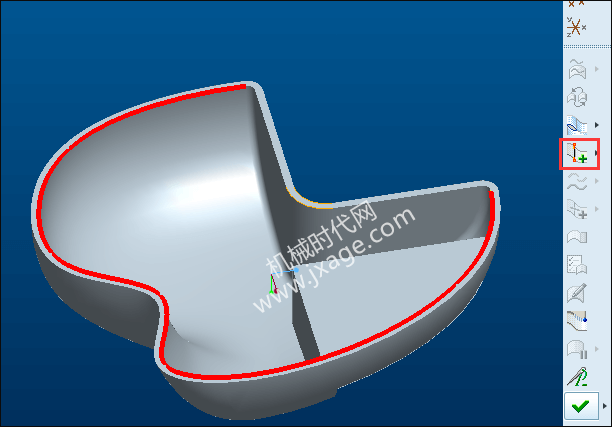

选择下图红色的边,点击右侧工具栏的“延伸”按钮,延伸距离为20。

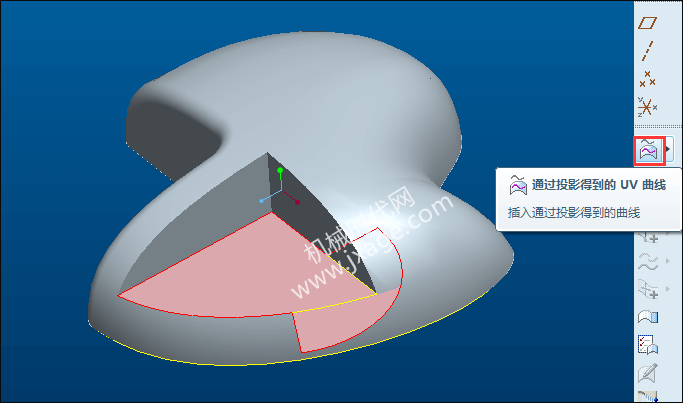

10.进入修复模式。选择上一步的延伸面,点击右侧工具栏的“通过投影得到的UV曲线”。

选择如下图所示的两条边,点击确定。

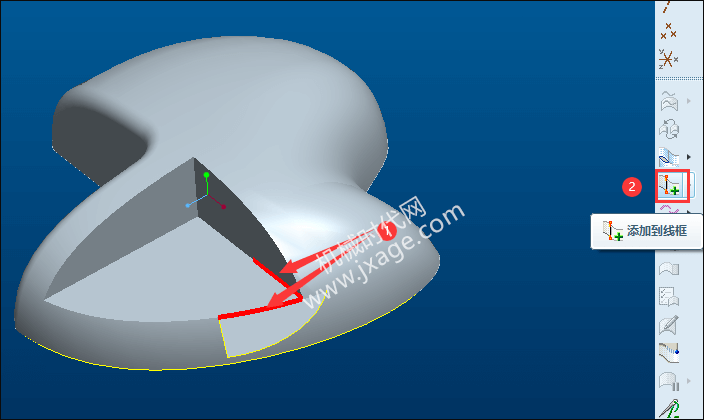

11.将上一步创建的投影曲线添加到线框。

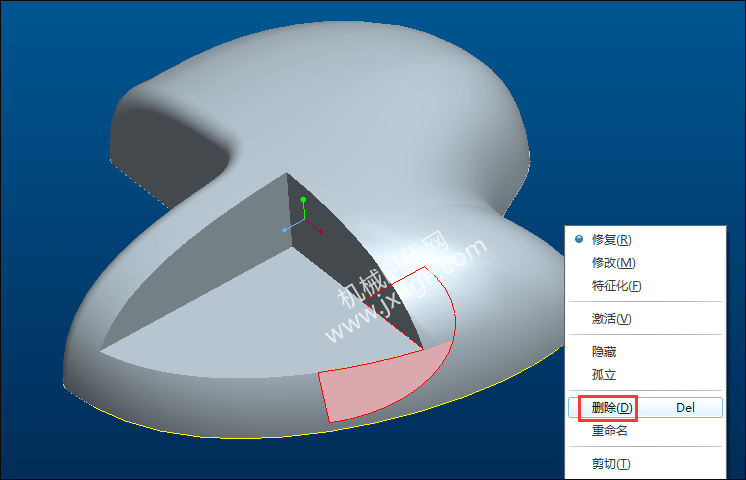

选择如下图所示的面,鼠标右键选择“删除”。

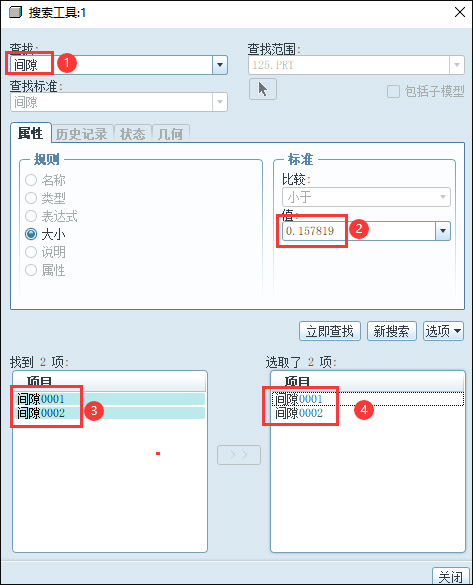

12.按住Ctrl+F键或者点击工具栏的“查找”按钮,会弹出如下图所示的搜索工具按钮。在“查找”选项中选择“间隙”,设置间隙的大小值为0.15,点击“立即查找”按钮,可以找到如下图所示的间隙。

点击下图>>按钮将左侧的间隙添加到右侧的显示框中。

点击“添加到线框”,将查找到的间隙添加到线框中。

再次点击修复,我们可以看到下面的间隙被修复了。

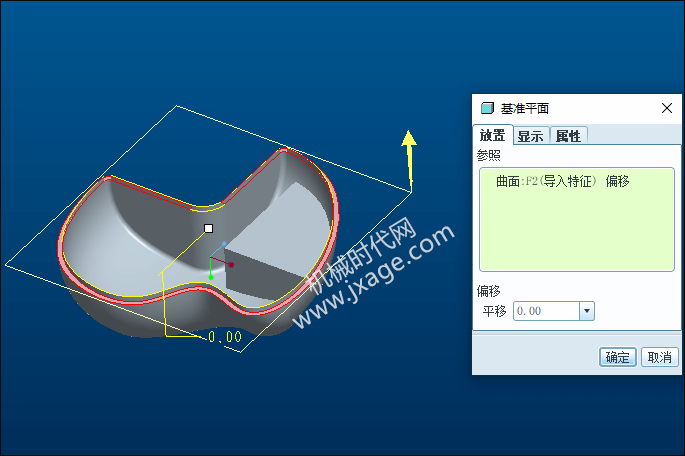

13.创建基准平面。

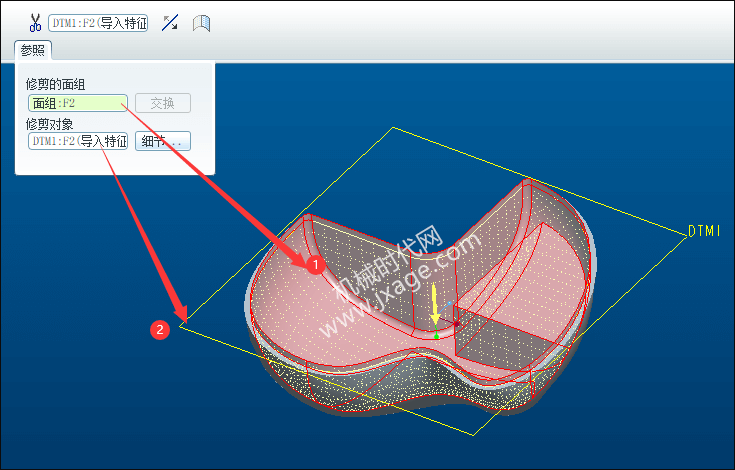

14.进入特征化模式,选择如下图所示的面组作为修剪的面组,选择上一步的基准平面作为修剪对象。

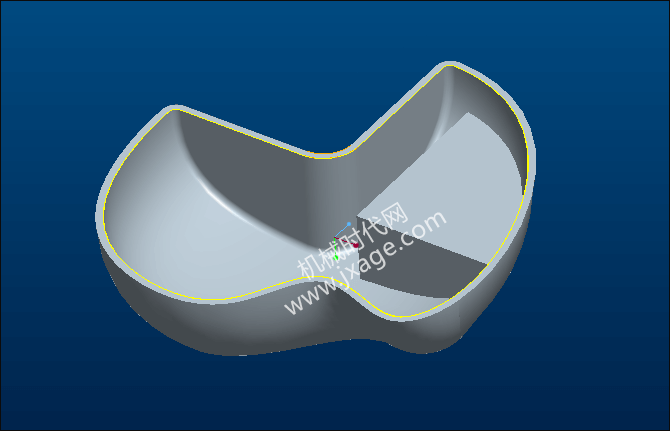

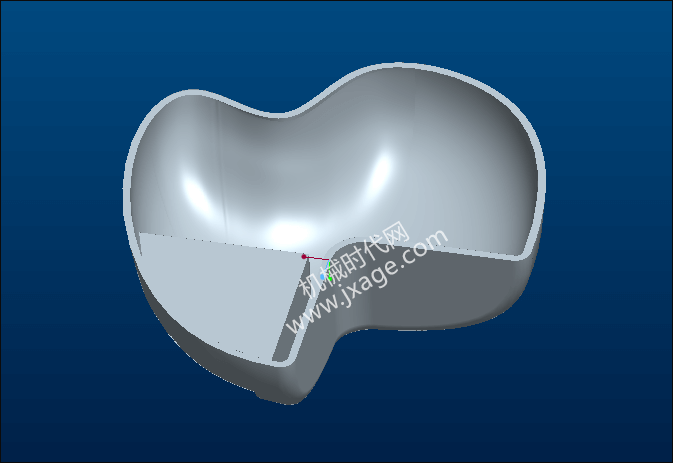

修剪完成之后如下图所示。

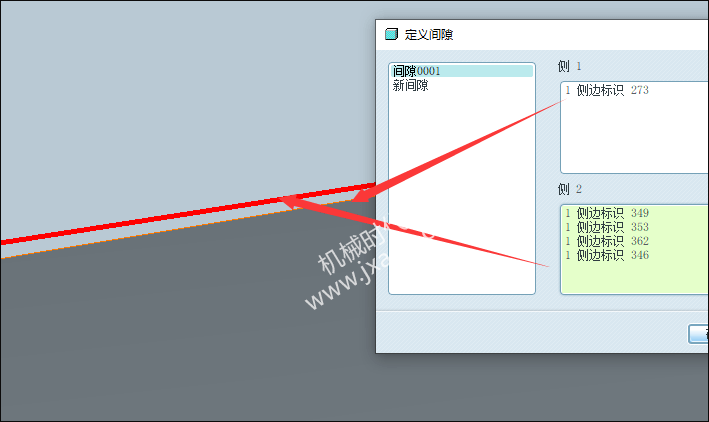

15.进入修复模式。点击“定义间隙”按钮,弹出如下图所示的“定义间隙”窗口,将下面的两个边依次添加到侧1和侧2中,点击确定。

点击“添加到线框”,将定义的间隙添加到线框中。

点击“修复”按钮再次对定义到的间隙进行修复。

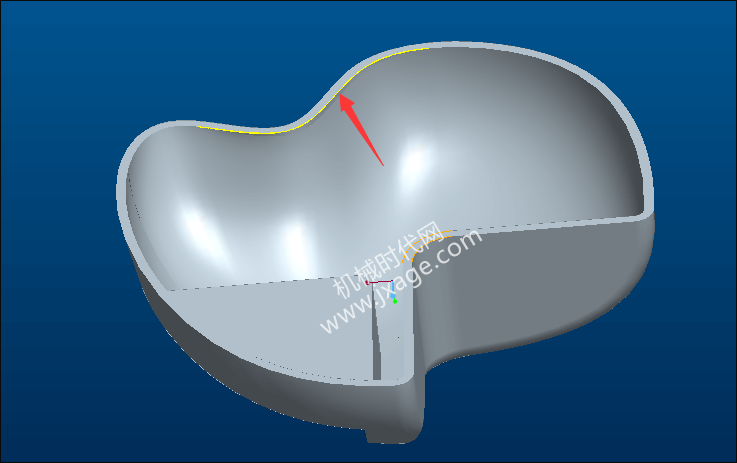

16.再次通过修复按钮,对下面的间隙进行修复。

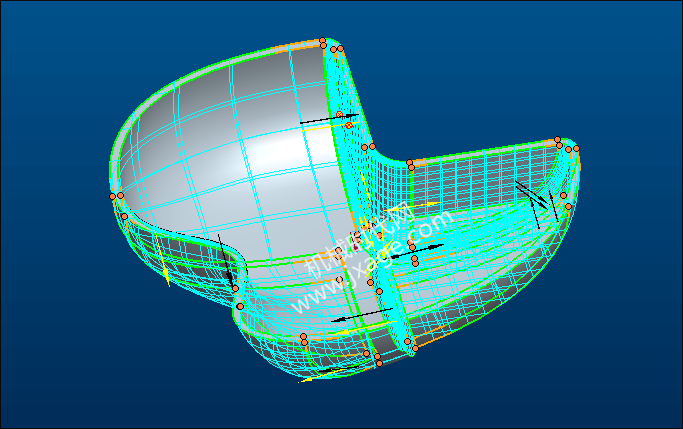

修复完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
