Proe如何通过边界混合进行补面?

  • 5,083 次阅读
  • 阅读模式

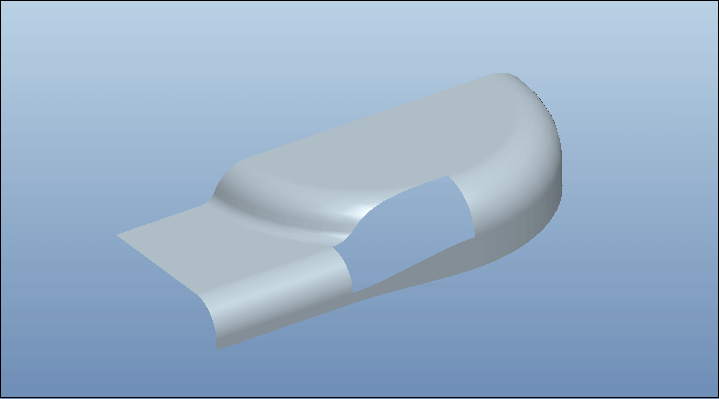

下图是Proe导入特征,我们如何将破面进行修补呢?

文章末尾下载模型

方法:

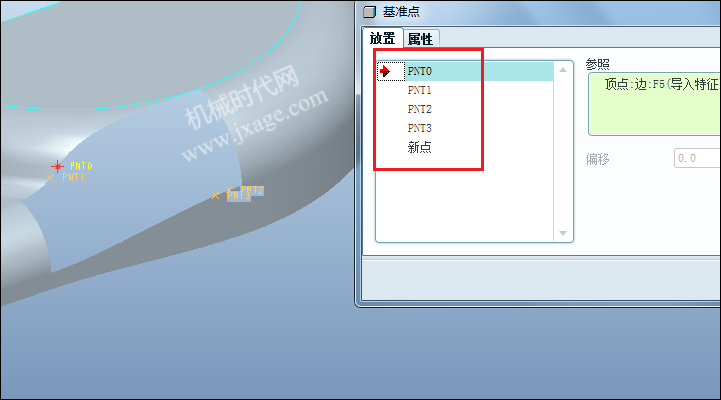

1.点击基准点工具,创建如下的基准点。

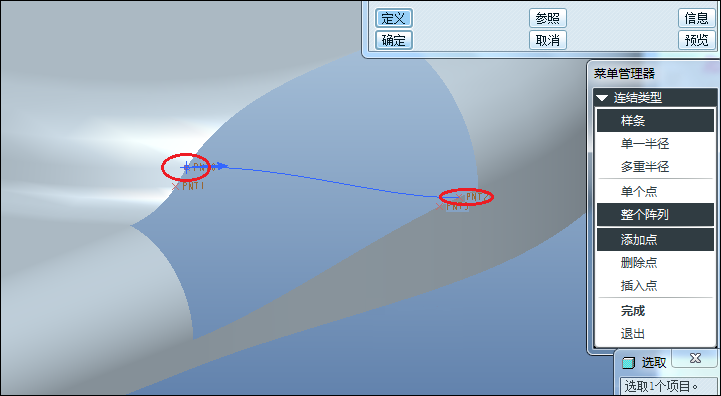

2.点击【曲线】-【通过点】-【完成】,依次点击下图所示的两个点并确定。

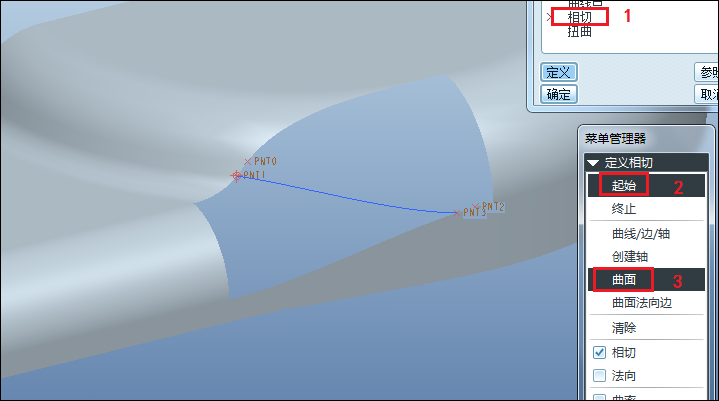

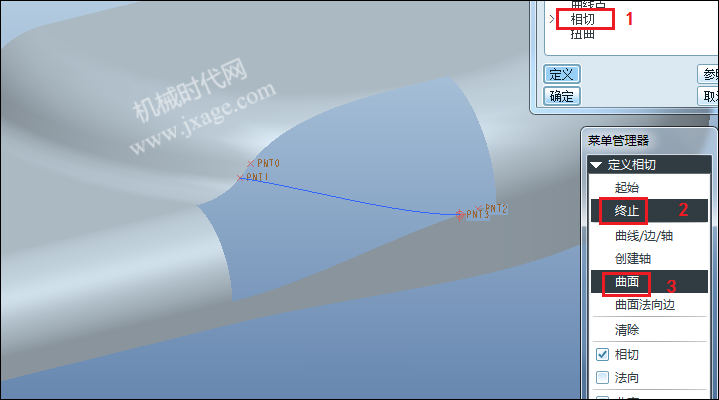

双击【相切】,分别设置曲线的起始和终止处与曲面相切,如下图。

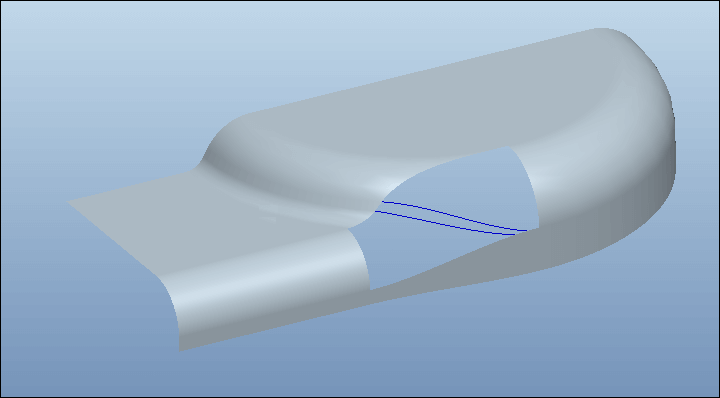

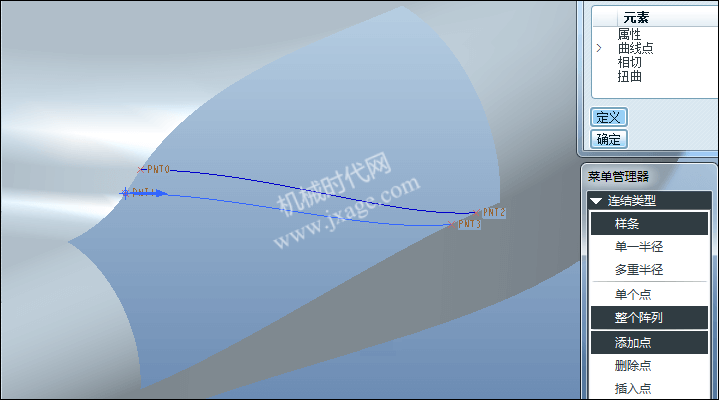

3.采用同样的方法创建另一条曲线。

完成。

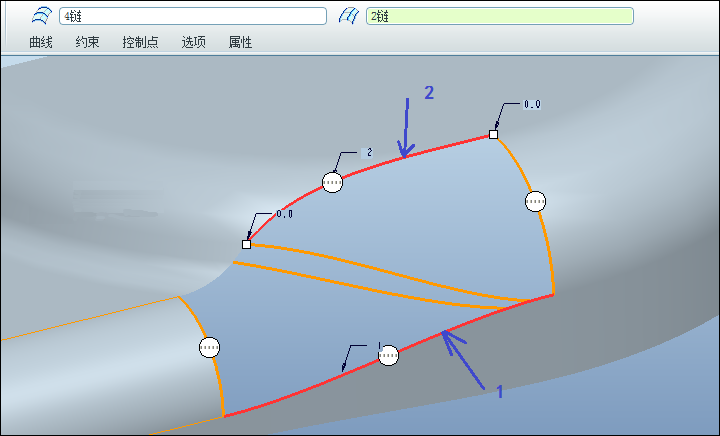

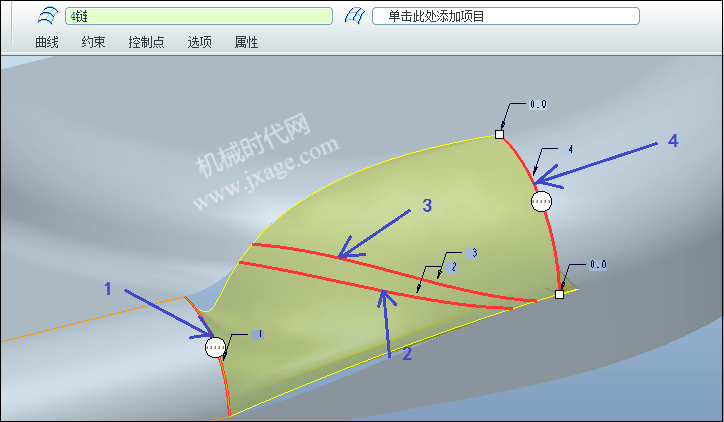

4.点击【边界混合】,按住Ctrl键依次选择下图所示的四条边或曲线。

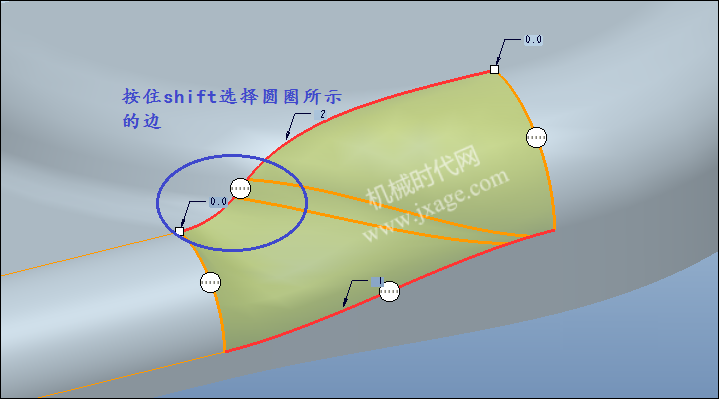

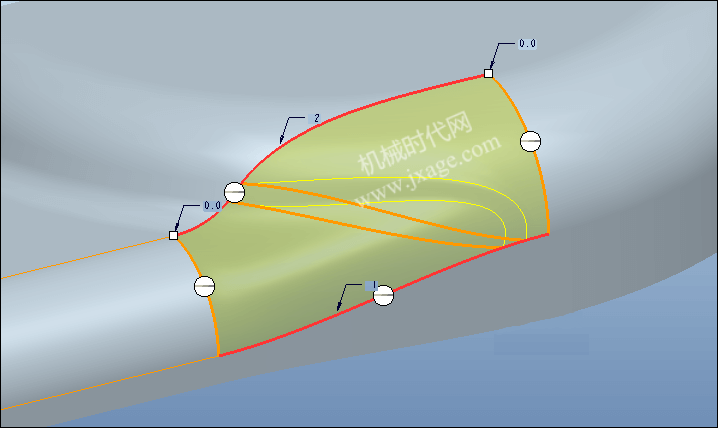

激活第二方向,选择下图编号为1所示的边,再按住Ctrl选择编号为2的边。由于编号为2的边由多段曲线组成,我们需要按住shift键进行选取。

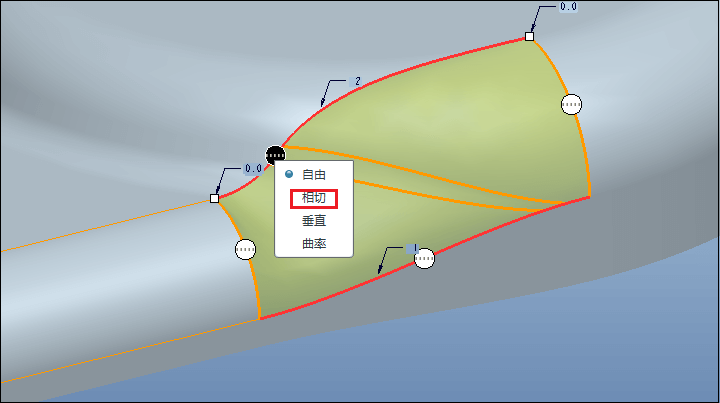

设置边界约束条件,四个边均设置为相切。

完成。

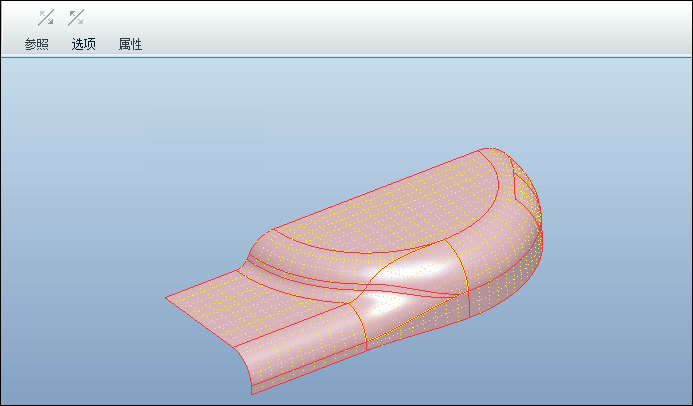

5.将曲面进行合并。

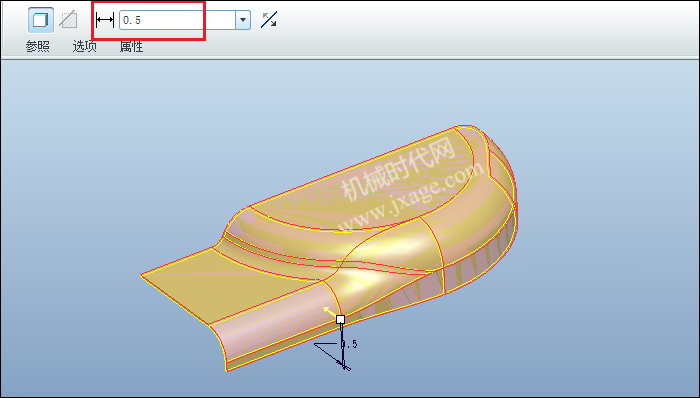

6.将曲面进行加厚。

7.完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
