Proe压缩弹簧仿真

  • 5,811 次阅读
  • 阅读模式

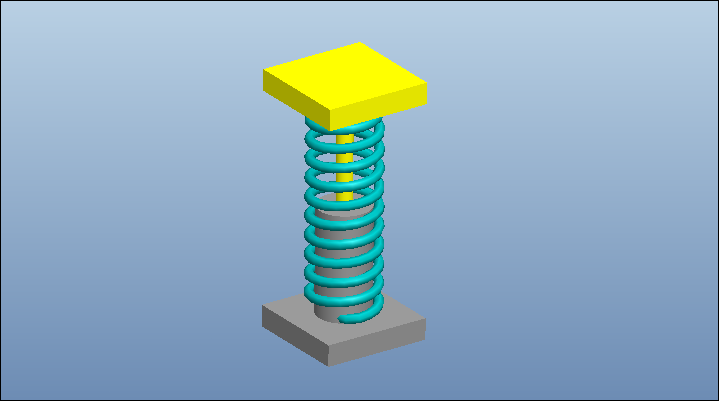

最终结果如下图所示。

文章末尾下载模型

方法:

1.新建一个组件文件。

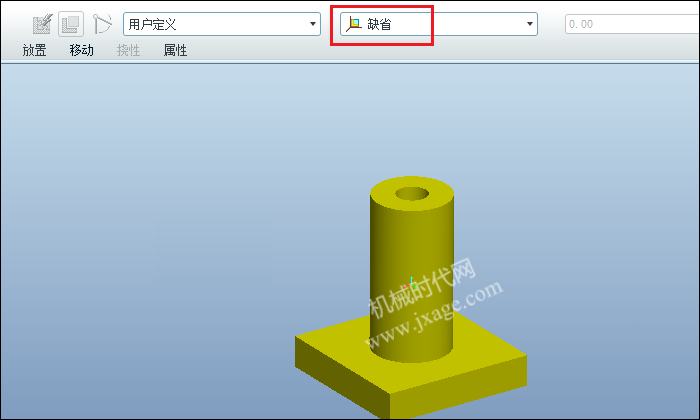

2.添加零件dizuo缺省的方式放置。

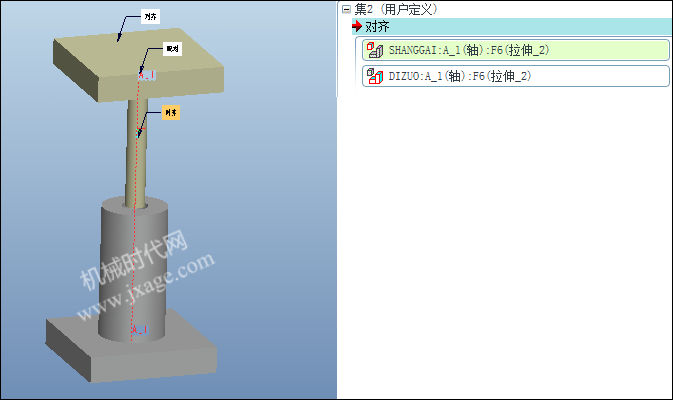

3.添加shanggai”,选择两个零件的进行对齐。

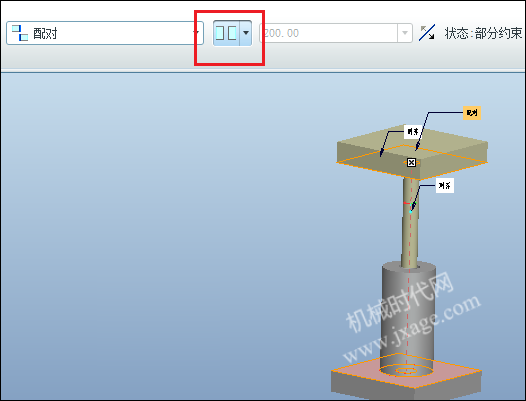

选择下面的两个平面进行对齐。

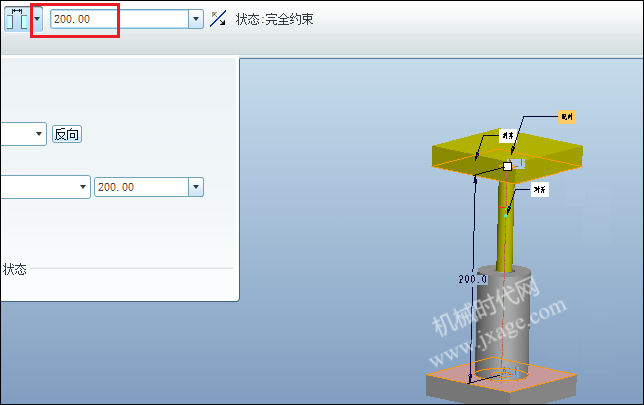

选择下图所示的两个面,距离输入为200。

将两个面的对齐方式设置 定向,从而可以保证两个面的距离为200。

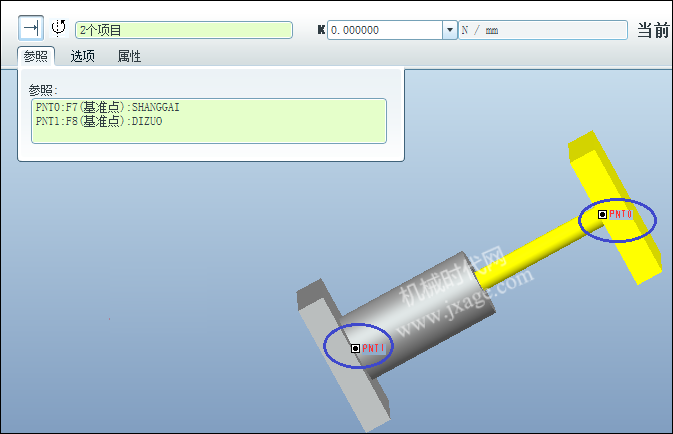

4.点击【应用程序-机构】,添加一个弹簧。通过选取两个零件上的两个点来设置弹簧的位置。

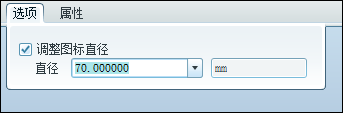

点击【选项】,设置弹簧的直径。

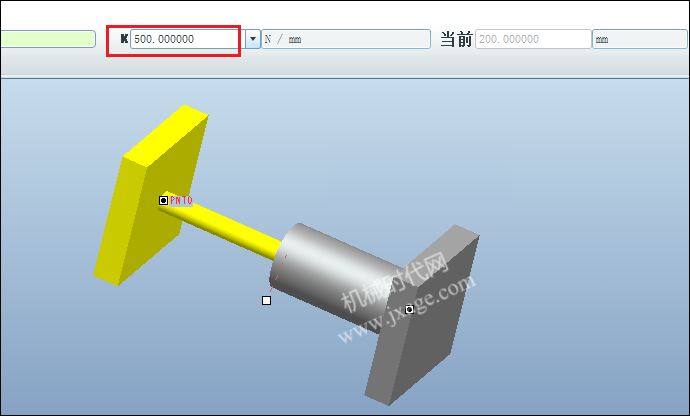

设置弹簧的弹性刚度

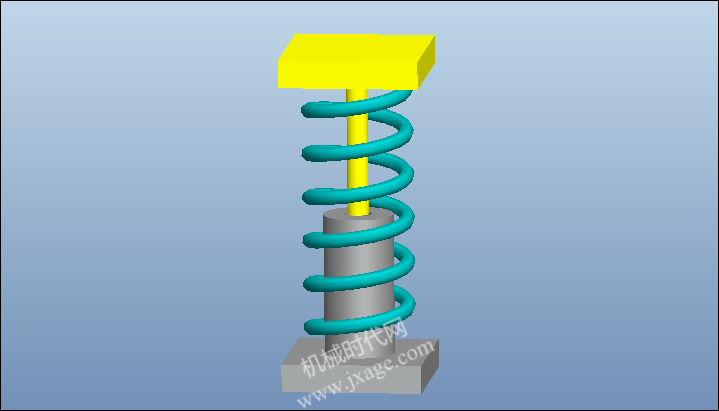

完成。

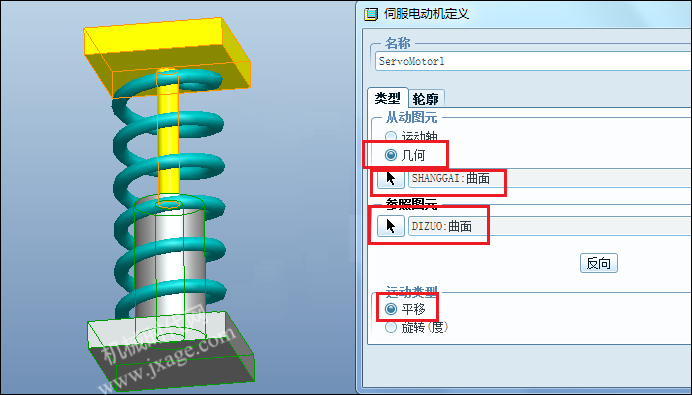

5.添加一个电机。按照下图进行设置。

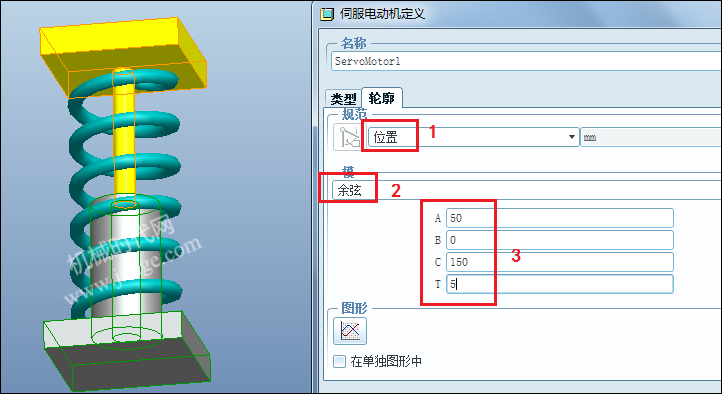

设置电机的参数。在规范栏选择“位置”,模选择“余弦”,为了保证shanggai100~200之间来回震荡,A=200-100/2C=200+100/2,T=10,B=0。

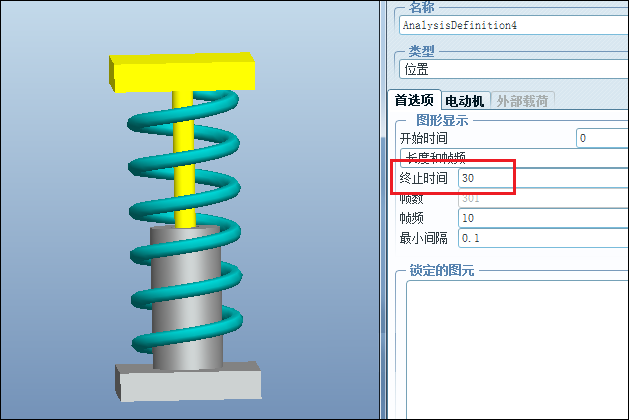

6.点击【机构分析】,设置终止时间为30,点击运行,弹簧就开始来回震荡了。

完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
