SolidWorks标注尺寸时Ctrl和Shift键的使用技巧

  • 7,450 次阅读
  • 阅读模式

如何快速将一个视图上标注的尺寸快速移动到另外一个视图?比如我已经把尺寸标注在主视图上,但是老板审核后要求把尺寸标注在侧视图上。通常我们的做法是删除这个尺寸,然后在另外的视图上进行标注。有没有更快的方法?有,方法如下:

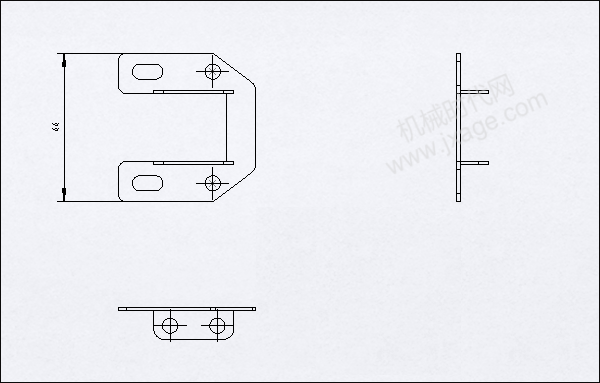

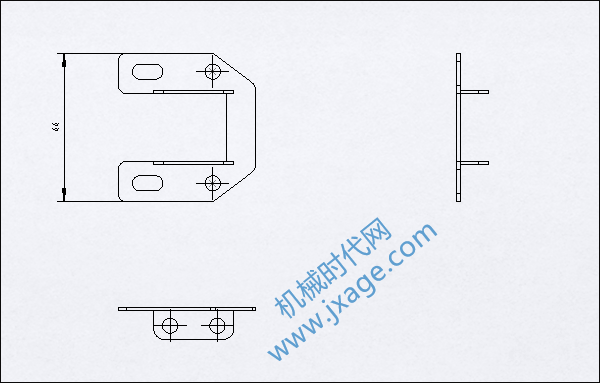

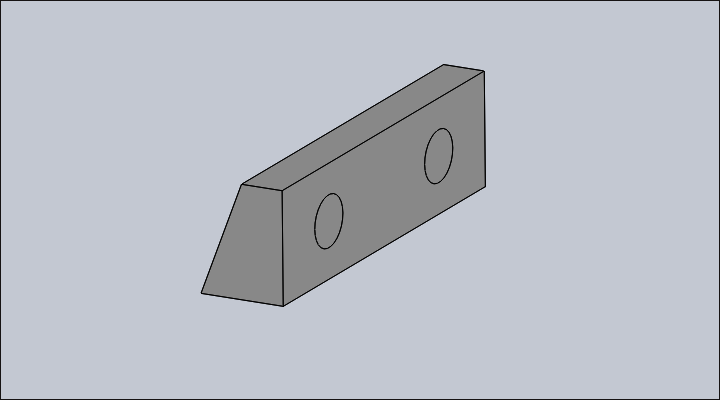

1.如下图所示,我们在主视图上标注了尺寸。

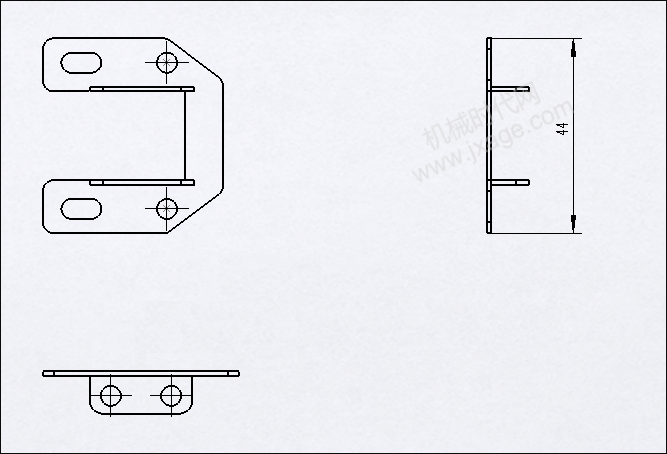

2.选中主视图上的这个尺寸,按住Shift键和鼠标左键将其拖拽到侧视图上,然后松开鼠标左键,我们就看到这个尺寸被从主视图添加到侧视图上了。

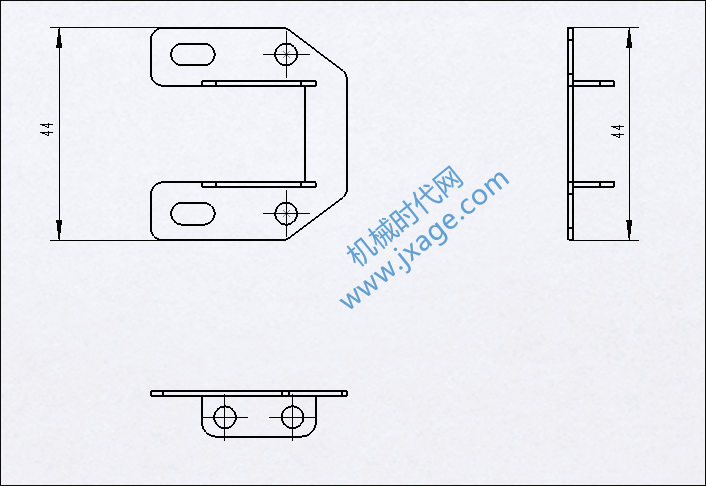

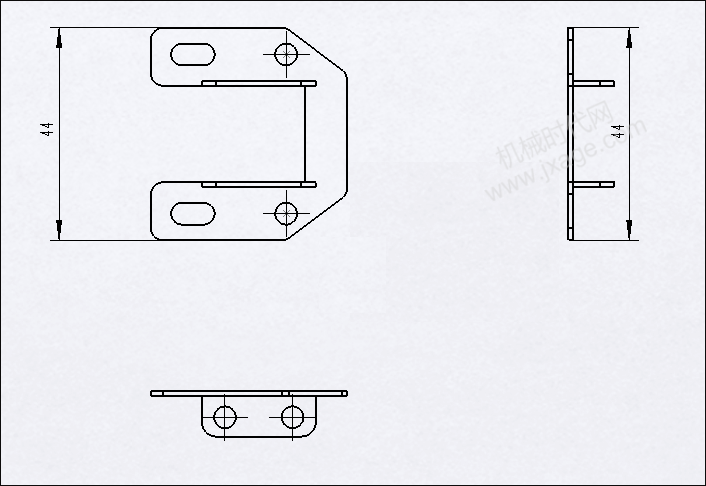

3.除了Shift键,我们可以使用Ctrl+鼠标左键起到复制尺寸的作用,此时主视图和侧视图均有尺寸显示。

需要注意的是:当你通过Ctrl或者Shift键拖拽尺寸时,如果拖拽尺寸后不显示,一方面原因是没有把尺寸放置在视图区域内,另一方面原因是这个视图方向无法显示整个尺寸,比如俯视图无法显示长度方向的尺寸。
