SOLIDWORKS如何在爆炸装配工程图中使用命名视图?

  • 1,317 次阅读
  • 阅读模式

SOLIDWORKS工程图提供了很多标准视图,例如等轴测、二轴测或三轴测。但是,如果我们想要一个自定义的视图方向,那么我可以使用 SOLIDWORKS 命名视图,方法如下:

  1. 在模型中,将分解的装配视图调整到所需的方向。

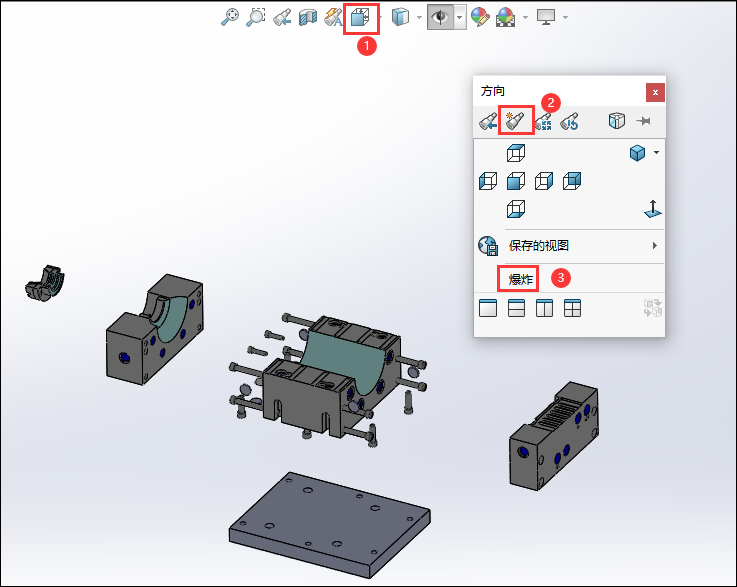

  2. 空格键或选择图形视图顶部的视图方向按钮,打开方向窗口。
  3. 选择“ 新建视图” 按钮并输入视图的名称,例如“爆炸”,如下图所示。

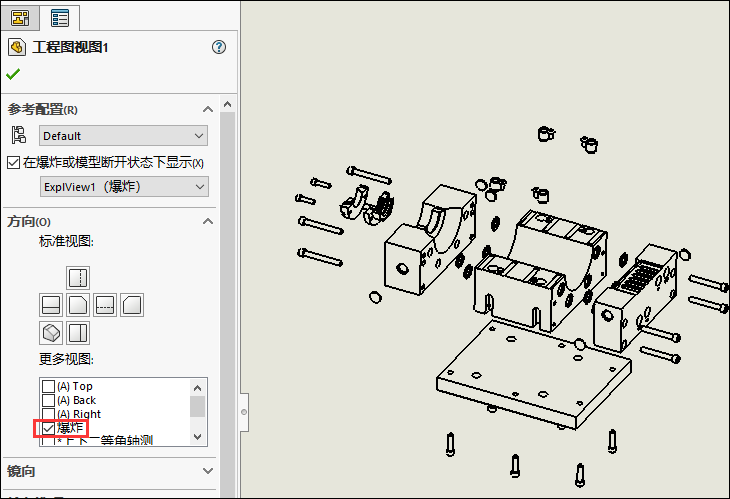

4.在工程图中,选择现有视图并转到左侧的属性管理器,在方向下,选择在上一步中创建的命名视图。

现在我可以对模型中的爆炸步骤进行任何编辑,过程图会进行相应更新。

5.我还可以修改模型的视图方向,只需单击几下:

①在模型中,设置新的所需方向;

②调出方向窗口;

③选择更新标准视图按钮;

④在列表中选择命名视图。现在将更新它,工程图视图也会发生更新。
