Creo分离曲面区域如何使用?

  • 89 次阅读
  • 阅读模式

使用“分离曲面区域”特征可将曲面区域从原始曲面分离到新曲面上,以便我们单独处理各个曲面区域。此特征适用于由多个不相邻曲面区域组成的曲面。

以下面的模型为例,简单进行介绍。

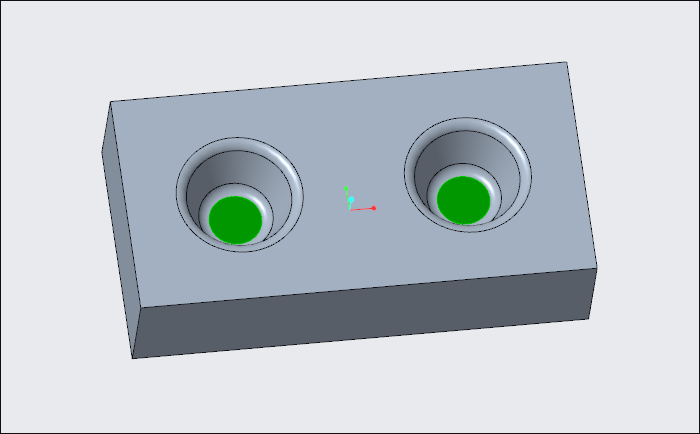

1.下图所示的两个凹坑是通过一次拉伸切除创建的,当我们选择其中一个面,如下图凹坑的底面,此时会自动选中两个面。但是我们只想选择其中的一个面,如何解决呢?

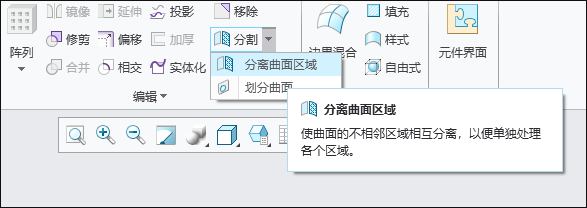

2.我们可以点击“分离曲面区域”,如下图所示,该命令可以使曲面的不相邻区域相互分离,以便单独处理各个区域。

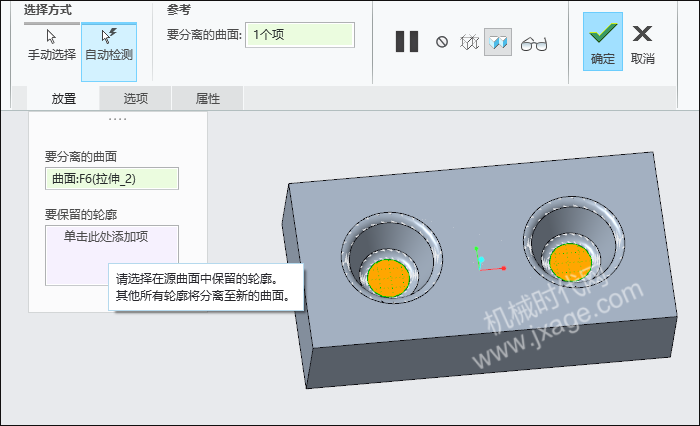

要分离的曲面选择下图所示的黄色曲面。分离后,至少会有两个曲面。如果分离了多个区域,则可以选择创建一个包含所有已分离曲面区域的新曲面,或为每个已分离曲面区域创建一个分离曲面。

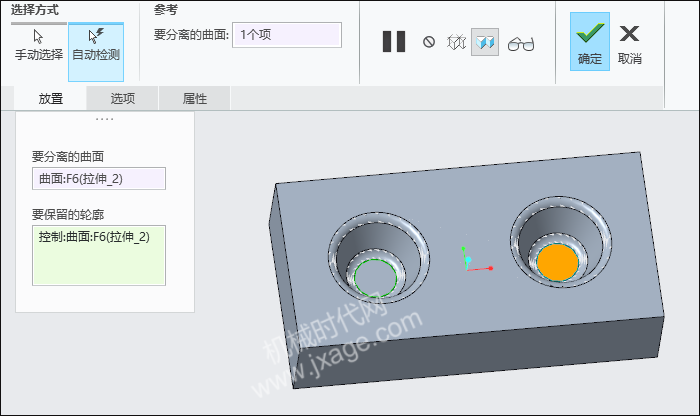

要保留的轮廓选择下图左侧的凹坑底面,点击勾号完成。

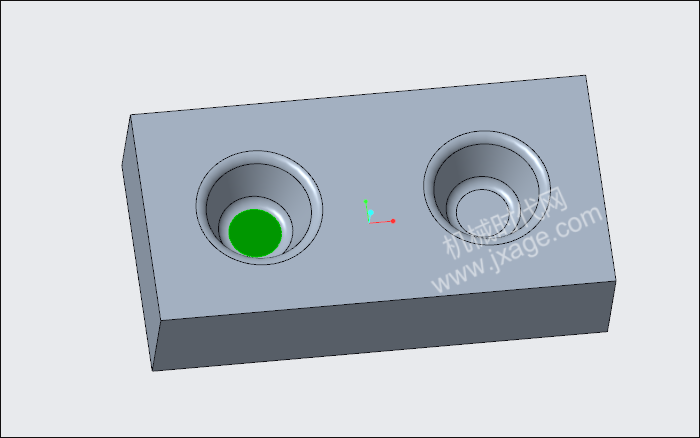

3.此时我们就可以选中其中的一个底面了。
