Proe/Creo修改草绘尺寸后,视图会自动发生调整,如何解决?

我想大家肯定遇到过这样的情况:当我们修改一个比较大的草绘的尺寸时,首先对草图需要修改尺寸的地方进行局部放大,修改完尺寸后,像按了“重新调整”按钮一样变成了满屏。如果我们还要修改下一个尺寸,又要放大进行修改,修改完成后视图又重新调整了,因此导致修改尺寸特别麻烦。

如何解决这种问题呢?下面小编介绍两种方法,一种是通过修改配置文件,另外一种是利用草绘的“修改”命令。

方法1(修改配置文件):

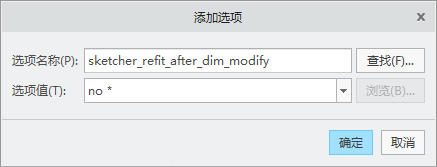

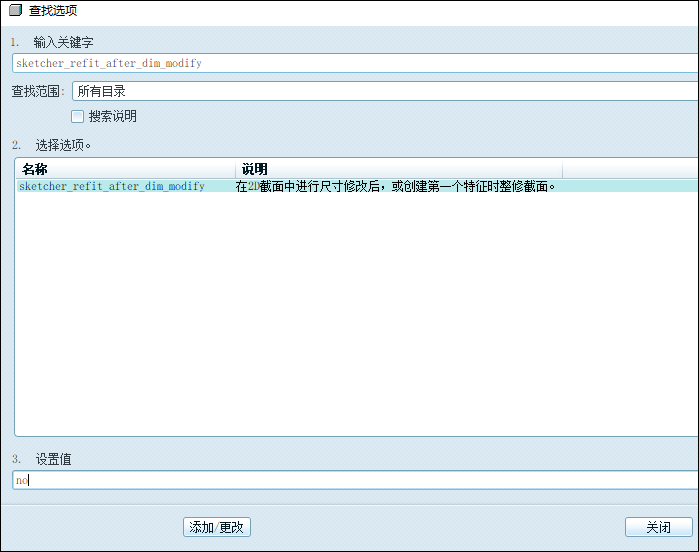

1.对于Proe来说,点击【工具】-【选项】,查找配置选项“sketcher_refit_after_dim_modify”,将其值设置为no即可,如下图所示。

对于Creo来说,配置选项sketcher_refit_after_dim_modify的默认值是no,无需修改。

方法2:参考Proe快速修改草绘中的尺寸
