Creo如何实现椭圆与圆之间的过渡变化?

  • 896 次阅读
  • 阅读模式

在模型的创建过程中会遇到很多椭圆与圆之间的过渡变化,此时需要注意长短轴相等的椭圆就是正圆,而当轨迹相切时要实现形状的连接相切,需保证截面形状在端点处的导数连续。

以下面的模型为例简单进行介绍。要实现长轴为200、短轴为100的椭圆到直径100的圆柱曲面间的顺接,很多⼈都能想到用轨迹参数来控制长轴的变化,以使得在与圆柱的接合点处值变为100。

方法:

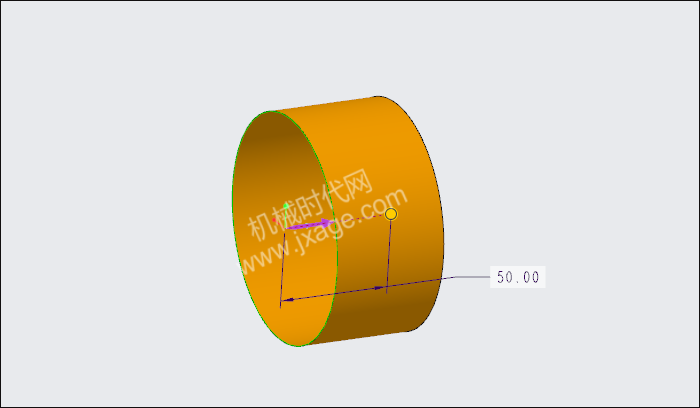

1.点击拉伸,类型选择曲面,创建一个直径100mm,高度50mm的圆柱面。

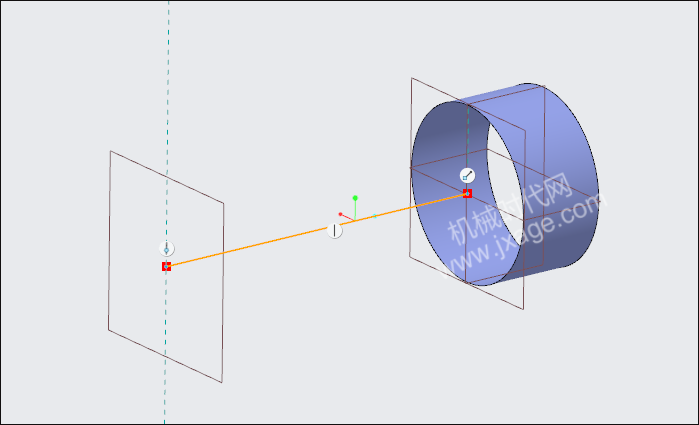

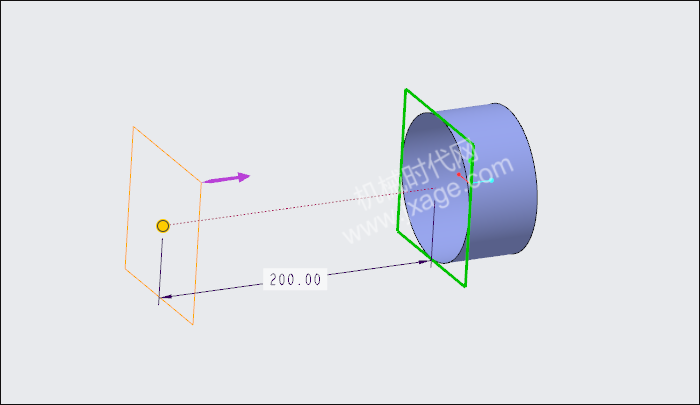

2.创建一个基准平面,如下图所示。

3.点击草绘,创建一条直线。

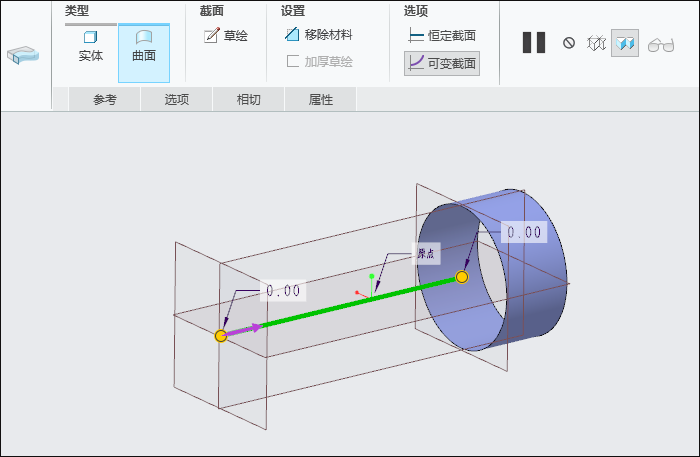

4.点击扫描,类型选择曲面,选择步骤3创建的草绘作为为扫描轨迹。

进入草绘环境,绘制出一个椭圆,长轴和短轴尺寸如下。

5.点击“工具”-“关系”,加⼊下面的关系:sd3=200-trajpar*100

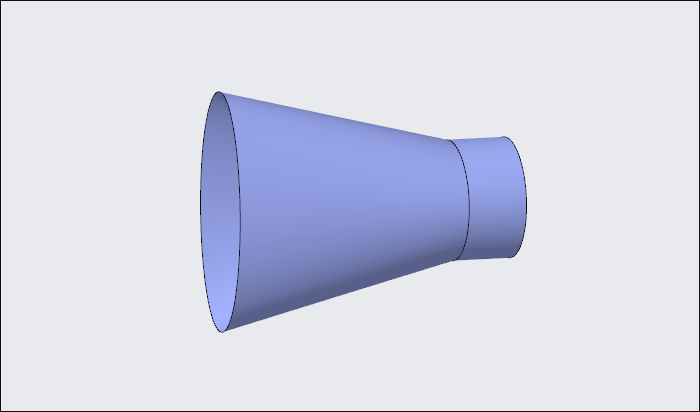

如下图所示,会发现虽然在曲面结合的地方扫描截面转变成直径为100的圆,但是曲面间却不能实现相切连续。

曲面间不连续的原因是因为截面的变化是线性的,也就是说如果把 trajpar 作为⼀个变量来看待,那么截面在连接点的导数值就为-100,而圆柱的导数则为0,所以导数不连续不能实现相切。

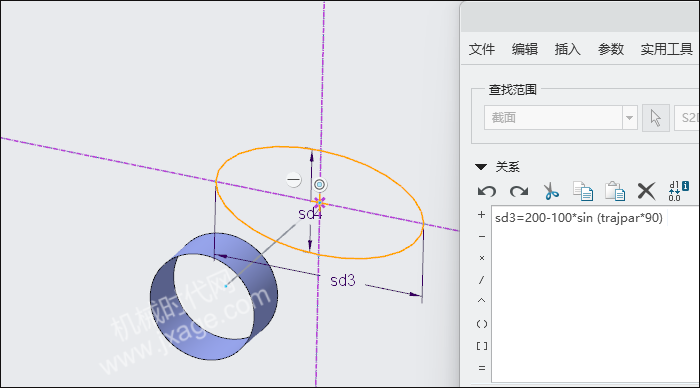

6.修改关系。点击“工具”-“关系”,加⼊下面的关系:sd3=200-100*sin (trajpar*90)

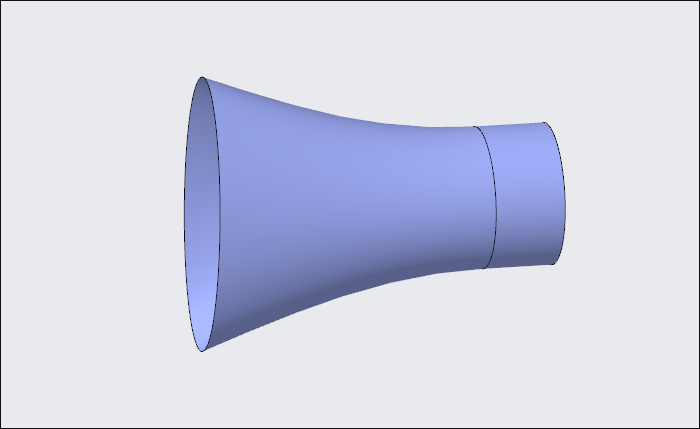

如下图所示,会发现虽然在曲面结合的地方扫描截面转变成直径为100的圆,但是曲面间实现了相切连续。
