之前我们介绍过使用基准曲线创建凸轮的方法,用方程控制凸轮的推程阶段、远休止阶段、回程阶段和近休止阶段的四段曲线,从而产生凸轮的轮廓。今天我们介绍创建凸轮的第二种方法。

方法:

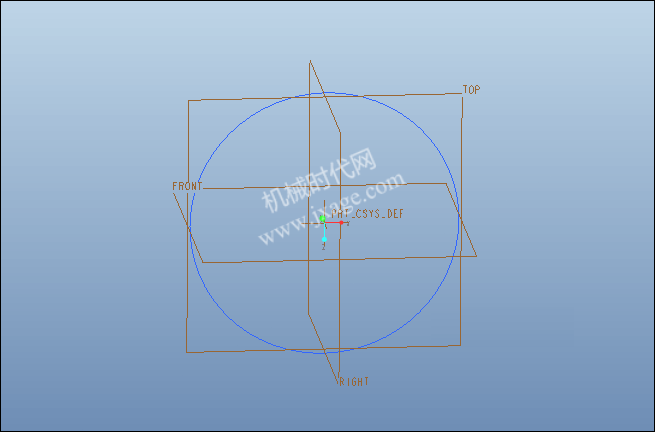

1.  新建一个文件并草绘一个圆作为扫描的轨迹。

Proe如何使用evalgraph函数创建凸轮?-图片1

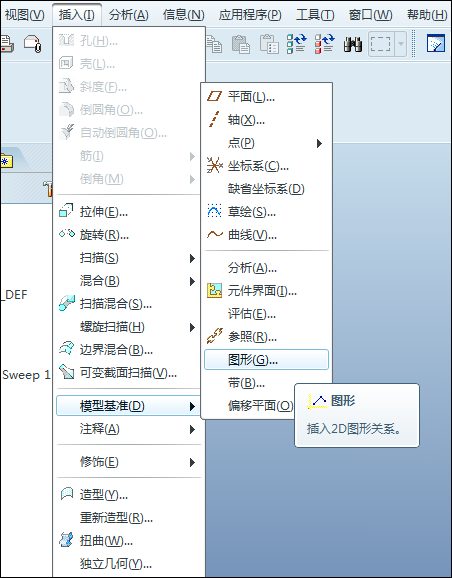

2.  接下来,我们插入基准曲线。点击【插入】-【模型基准】-【图形】。

Proe如何使用evalgraph函数创建凸轮?-图片2

3.  在消息栏给图形命名,这里我们命名为:CAM

Proe如何使用evalgraph函数创建凸轮?-图片3

4.  此时我们进入草绘模式,按照下面的图形绘制。

Proe如何使用evalgraph函数创建凸轮?-图片4

注意:必须放置坐标系,如图左下角。(点击【草绘】-【坐标系】),这个坐标系代表起始点,绘制完成后,点击勾号。

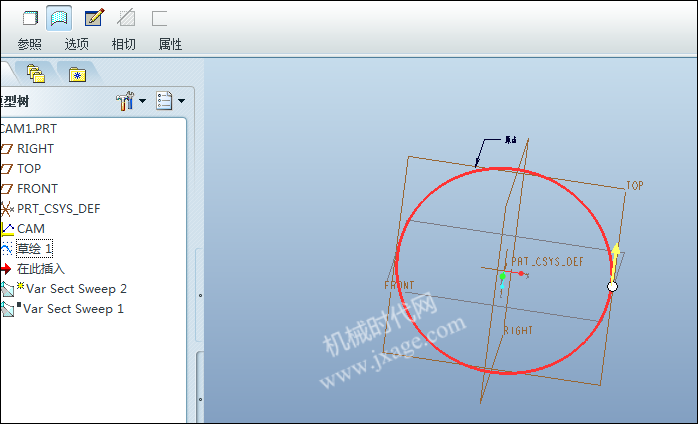

5.点击【插入】-【可变截面扫描】,此时出现如下对话框,选择草绘的轨迹,再点击草绘按钮。

Proe如何使用evalgraph函数创建凸轮?-图片5

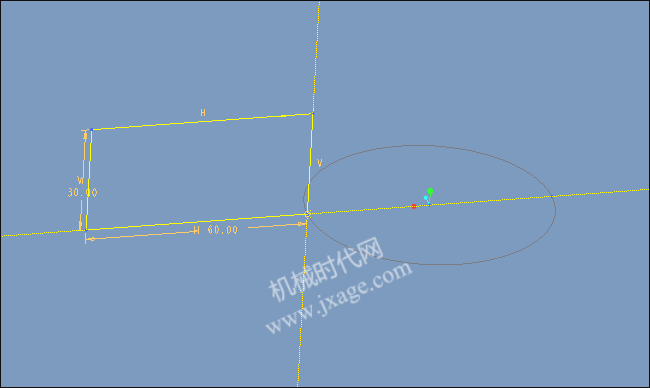

6.此时进入草绘模式,绘制一个长方形,如下图所示。

Proe如何使用evalgraph函数创建凸轮?-图片6

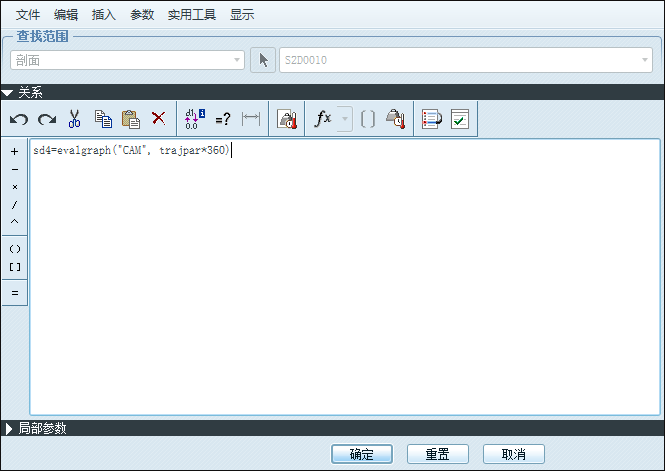

7.点击【工具】-【关系】,添加如下关系。

sd4=evalgraph("CAM",trajpar*360)

Proe如何使用evalgraph函数创建凸轮?-图片7

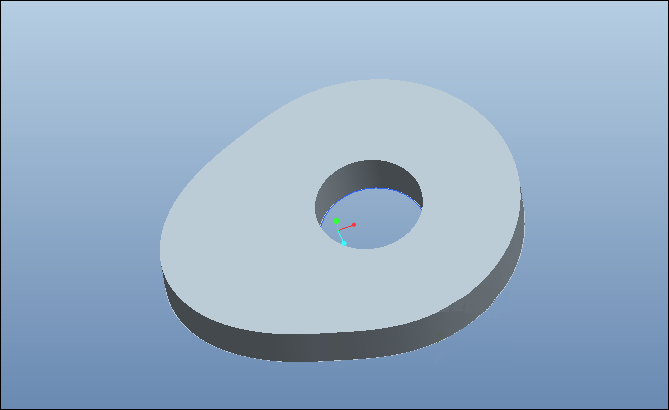

8.完成。

Proe如何使用evalgraph函数创建凸轮?-图片8
